Nulový dom bez komína... Som UFO? vybrali sme

mio23 • 802 fotiek

Ovela viac bude na: http://www.pasivnydom.net a http://www.nulovydom.info

916Podla tohto ma zbadate na conecu a budem rad ked sa niekto ozve z modrej stresule ;-) Budem tam STVRTOK PIATOK, teoreticky SOBOTA... obsmietat sa medzi stankami... face: http://www.facebook.com/profile.php?id=100003667091117

4312Ahoj, volaju ma MiO. Dovolte aby som predstavil vlastny koncept a predstavu o stavbe domu ,,bez kurenia,, do ceny 80.000€ .

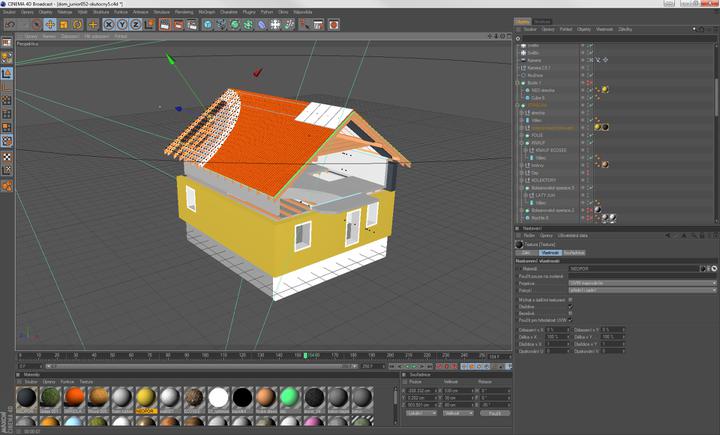

91Moj koncept, presne 1:1

6110Prvy 40cm Neopor na Slovensku R=12.5 U=0.08 Na mieru vyrobene od predajpolystyrenu.sk

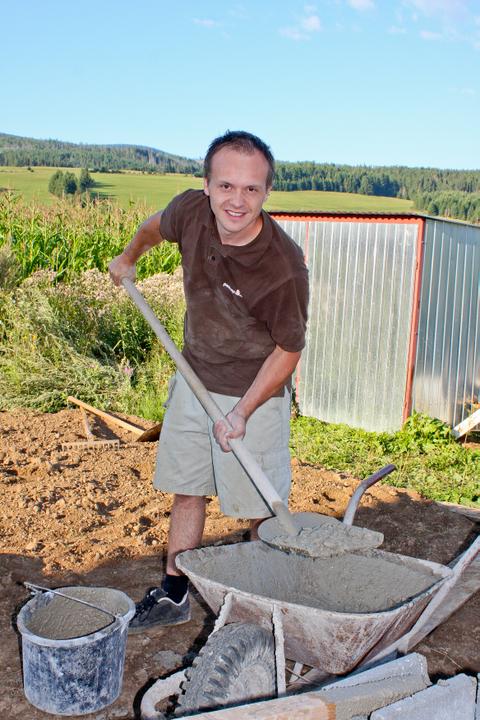

7415Tak a toto som ja. Pridana hodnota - nepotrebujete lesenie ;-)

Zateplovat dokladne a poriadne... zbokov ani nelepte, po skusenosti je to lepsie vo finale vysparuvat ze strcite pur penu medzi 2 EPS... a striekate..

4410Zateplovat dokladne a poriadne... zbokov ani nelepte, po skusenosti je to lepsie vo finale vysparuvat ze strcite pur penu medzi 2 EPS... a striekate..

47Skutocny rez mojich zakladov...

Dom po vonkajsom murive 10 x 8,6. Ja nie som spekulant, ani som netravil 100dni meditacie, ani som necital fengh šuhaj... Proste takto mi to davalo logiku.. Ciste oblzniky, co najmenej rohov, bludisk atd.. Tenke murivo = viac mieste vo vnutri.

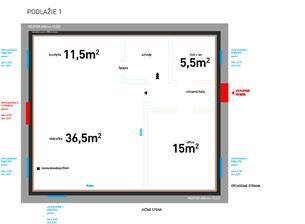

153Dom po vonkajsom murive 10 x 8,6. Ja nie som spekulant, ani som netravil 100dni meditacie, ani som necital fengh šuhaj... Proste takto mi to davalo logiku.. Ciste oblzniky, co najmenej rohov, bludisk atd.. Tenke murivo = viac mieste vo vnutri.

A tak isto vrchne podlazia, ziadne spekulacie a mystifikacie a skumanie energii.. Rozdeleny vrch na 4 miesntosti. Okno sa dopracovalo kvoli svetlu cez chodbu, stresne sa radsej zrusilo.. Pri tom okne v chodbe budem meditovat, super vyhlad..

104A tak isto vrchne podlazia, ziadne spekulacie a mystifikacie a skumanie energii.. Rozdeleny vrch na 4 miesntosti. Okno sa dopracovalo kvoli svetlu cez chodbu, stresne sa radsej zrusilo.. Pri tom okne v chodbe budem meditovat, super vyhlad..

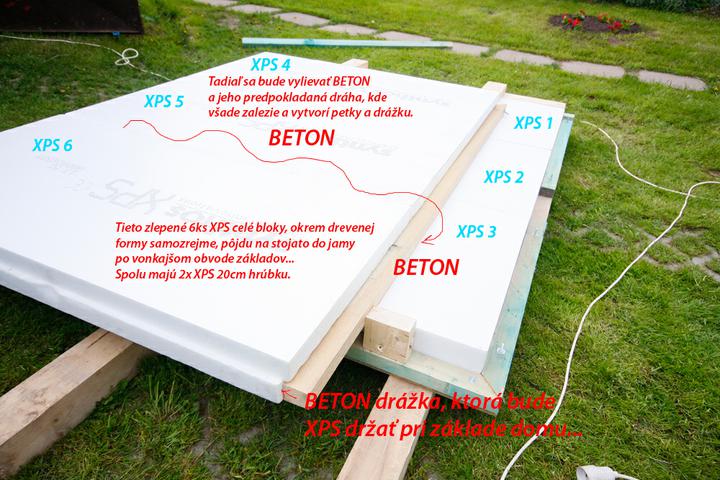

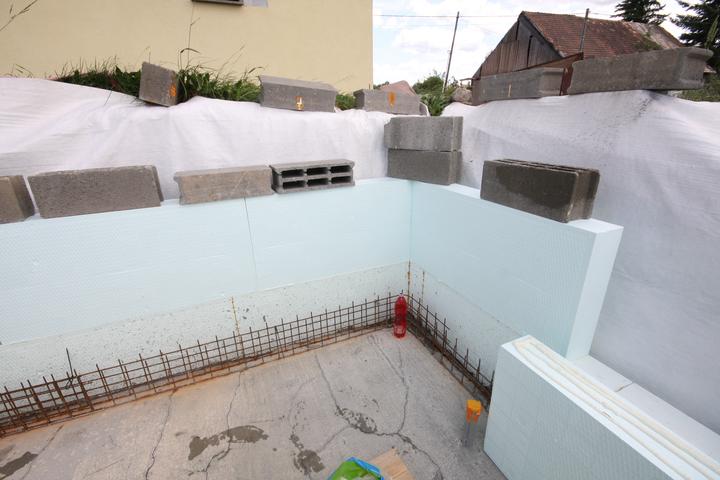

Uz vela ludi sa pytalo na moje zaklady, tak som sa rozhodol odhalit intimitu cislo 1.. Ale pochopit sa to snazte sami. Nestiham to opisovat.. XPS je hrube 10cm.. ak som dal dva na seba je to 20cm.. od kraja je to 30cm posunute nasledujuca vrchna vrst

31Uz vela ludi sa pytalo na moje zaklady, tak som sa rozhodol odhalit intimitu cislo 1.. Ale pochopit sa to snazte sami. Nestiham to opisovat.. XPS je hrube 10cm.. ak som dal dva na seba je to 20cm.. od kraja je to 30cm posunute nasledujuca vrchna vrst

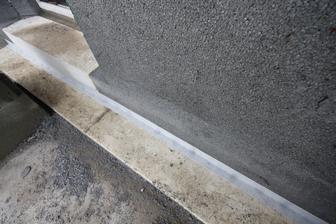

Tu si pozorne vsimnite kraj polystyrenov.. dolny je bez perodrazky! a vrchny je hladky perodrazkovy! Cele to potom do seba zapadalo.. Tuto logiku by som nemenil! Hladky z vnutra zakladov, drsny bez perodrazky z vonku.. Drsny je cokel!

5Tu si pozorne vsimnite kraj polystyrenov.. dolny je bez perodrazky! a vrchny je hladky perodrazkovy! Cele to potom do seba zapadalo.. Tuto logiku by som nemenil! Hladky z vnutra zakladov, drsny bez perodrazky z vonku.. Drsny je cokel!

Cize preco hladky? Iba hladke XPS ma perodrazky.. Ale na hladke moc nechyta lepidlo sietka atd... Perodrazka mi urobi ZUB v zaklade do ktoreho vlezie BETON.. Urobi sa KOTVA! Preto by som moju logiku nemenil. Z mojej strany detailne premyslena blok...

11Cize preco hladky? Iba hladke XPS ma perodrazky.. Ale na hladke moc nechyta lepidlo sietka atd... Perodrazka mi urobi ZUB v zaklade do ktoreho vlezie BETON.. Urobi sa KOTVA! Preto by som moju logiku nemenil. Z mojej strany detailne premyslena blok...

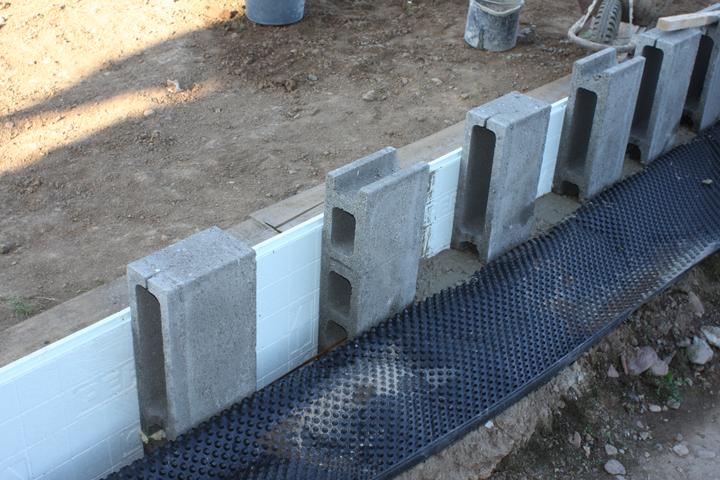

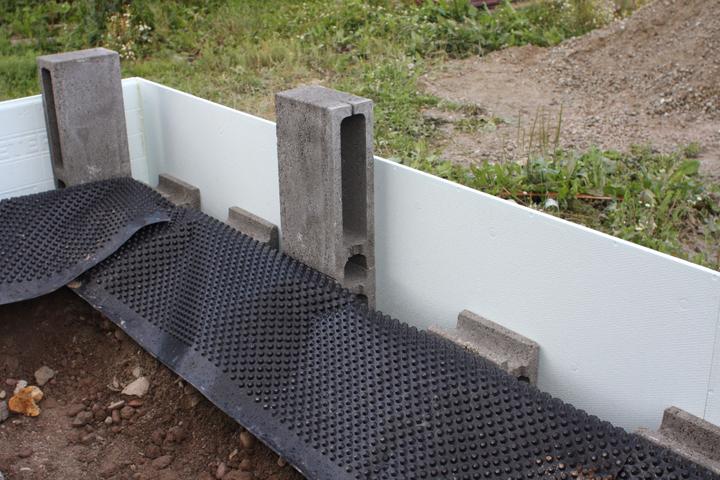

2Tymito tvarnicami som vytvoril rovinu na ktoru sa polozili BLOKY z XPS. To biele je drenazna rura obalena v geotextilii..

1Hranol na napnutie XPS zakladov.. najskor napinat v rohoch...

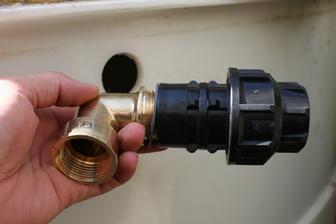

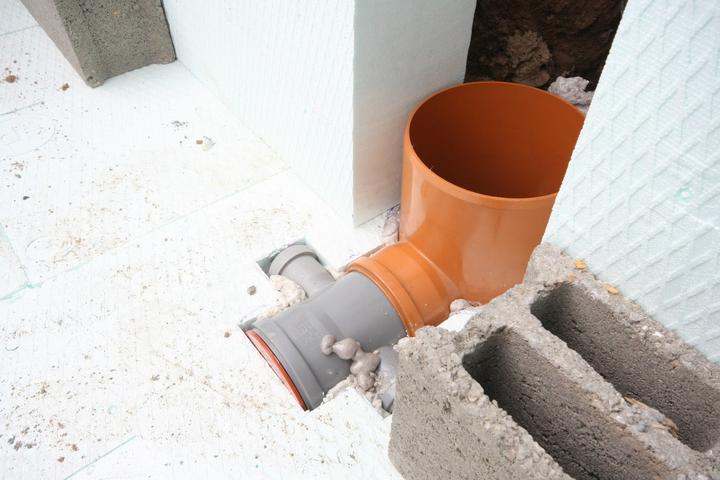

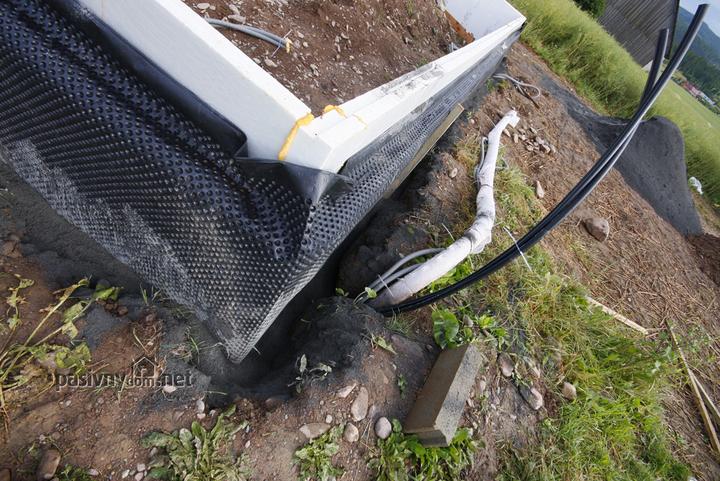

Pripojky vody, elektricke chranicky... Secko uz od zaciatku potahane.

92Najjednoduchsie je ak nemate premyslene kadial pojdu kable, tak dajte po 3 trubky do 4 rohov domu.. Secky sa zidu uvidite ;-)

23230cm

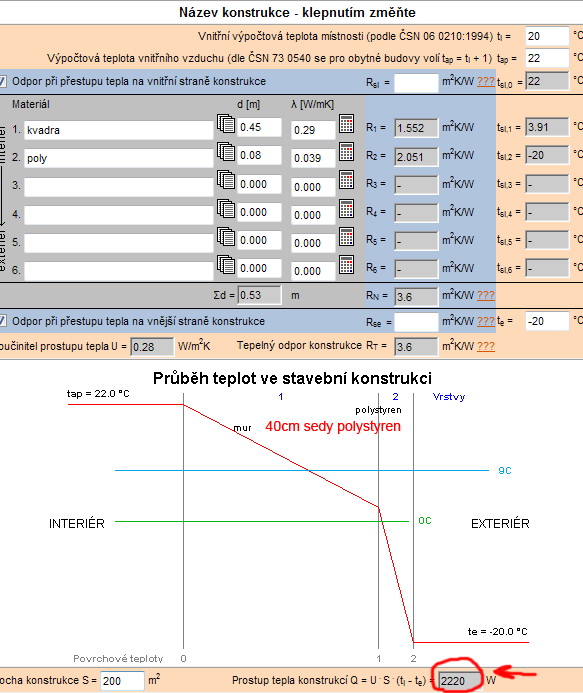

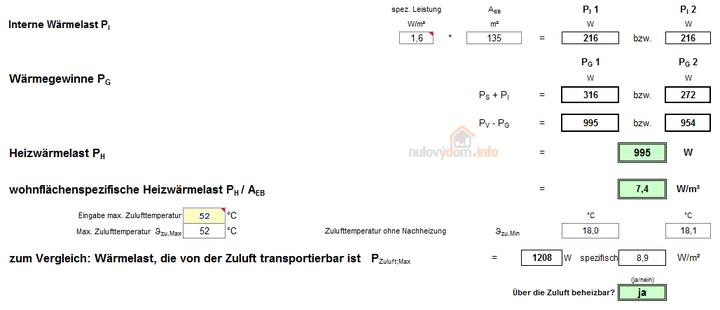

91Tabulka je zo stranky: http://www.nazeleno.cz/stavba/pasivni-domy/pasivni-dum-pohodlne-vyhrejete-kazdodennimi-cinnostmi.aspx

12Rok 2010

131Armatura sa uzemnuje.. EMC tienenie, ochrana elektroniky atd

11Uzemnujte ARMATURY!

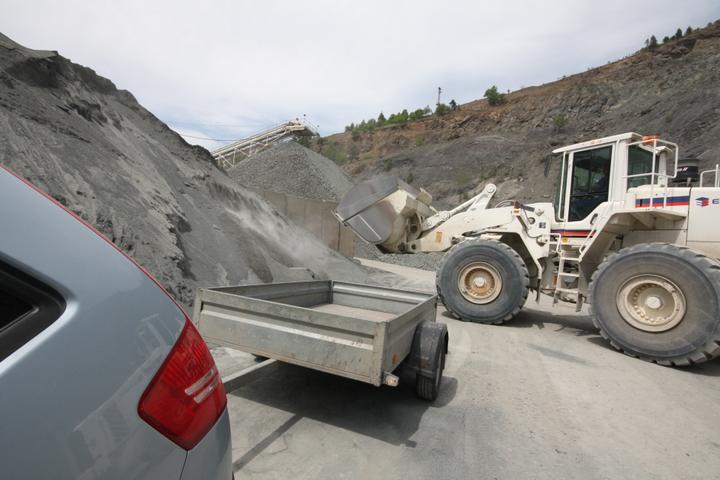

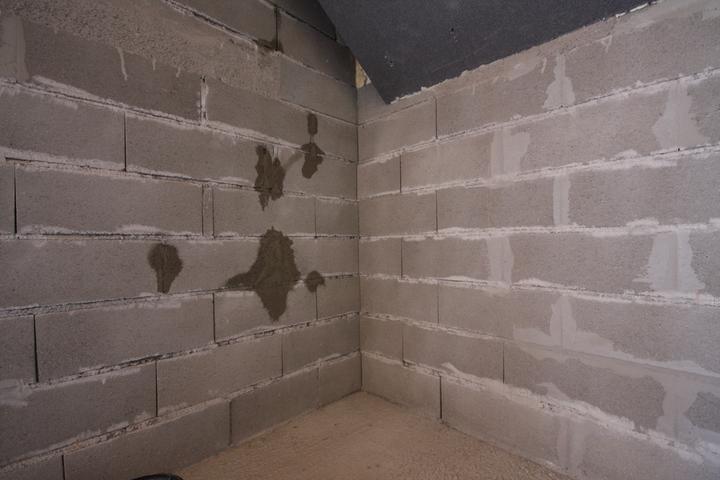

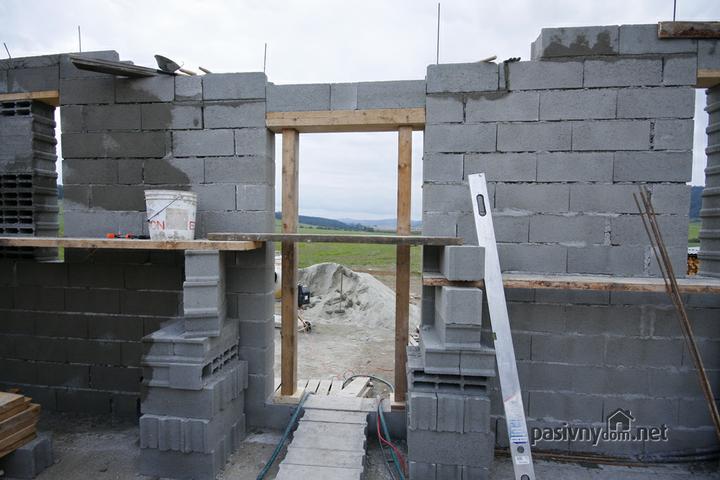

6Najlacnejsi a pevny material na murovanie domu. Proste BETON z cisteho prirodneho cementu a strku o hrubke 20cm.. Iba sa muruje..

7Najlacnejsi a pevny material na murovanie domu. Proste BETON z cisteho prirodneho cementu a strku o hrubke 20cm.. Iba sa muruje..

7Prva rada sa robi z plnych...

Vyborny cement... Beton som vyrabal nasledovne na murovenie: 1/3 UNIMALT + 10kg klasicky cement + strk 0.4 + voda... Nie vodka...

10SKOLENIE! Najlacnejsi a pevny material na murovanie domu. Proste BETON z cisteho prirodneho cementu a strku o hrubke 20cm.. Iba sa muruje..

1SKOLENIE! Najlacnejsi a pevny material na murovanie domu. Proste BETON z cisteho prirodneho cementu a strku o hrubke 20cm.. Iba sa muruje..

7SKOLENIE! Najlacnejsi a pevny material na murovanie domu. Proste BETON z cisteho prirodneho cementu a strku o hrubke 20cm..

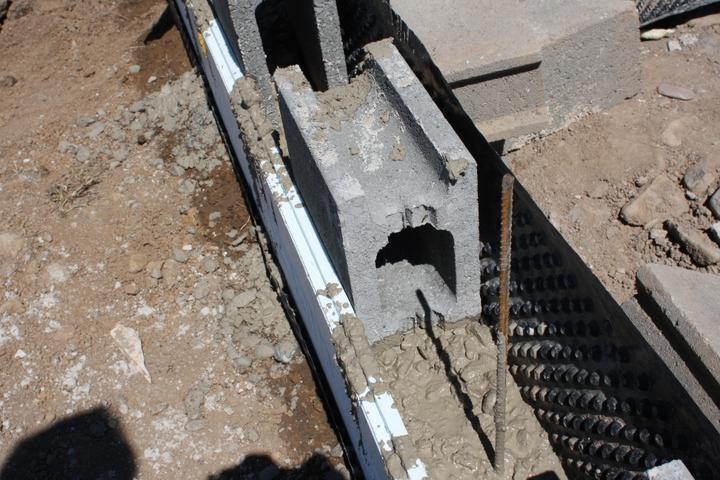

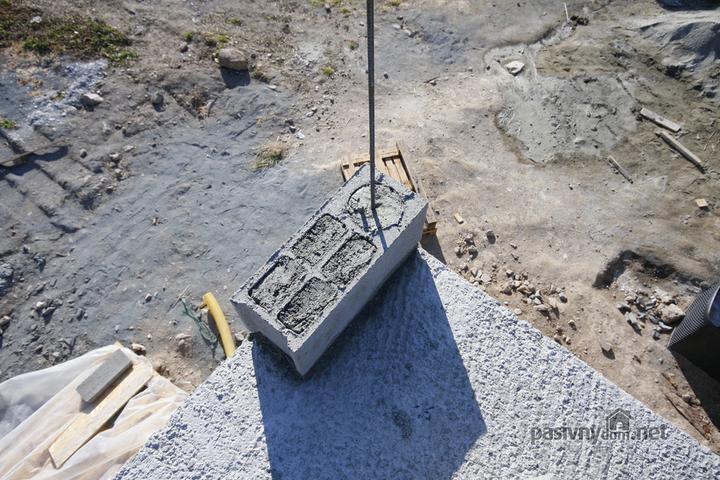

6SKOLENIE! Rohy su vystuzene betonom a rozoro od zakladovej platni az po strechu...

122SKOLENIE! Najlacnejsi a pevny material na murovanie domu. Proste BETON z cisteho prirodneho cementu a strku o hrubke 20cm.. Iba sa muruje..

1VIDEO: https://vimeo.com/15215201

4Za 3 dni.. Pol dna prsalo z kazdeho dna...

moja praca, okrem tej palety.. tie dve tehly dole na pravo vypadaju ze su nepreviazane, to som neskor dodatocne doplnal.. pri tomto murive je to previazane, pretoze medzi 2 tvarnice sa dava este betonik..

12Moja praca, okrem tej palety.. tie dve tehly dole na pravo vypadaju ze su nepreviazane, to som neskor dodatocne doplnal.. pri tomto murive je to previazane, pretoze medzi 2 tvarnice sa dava este betonik..

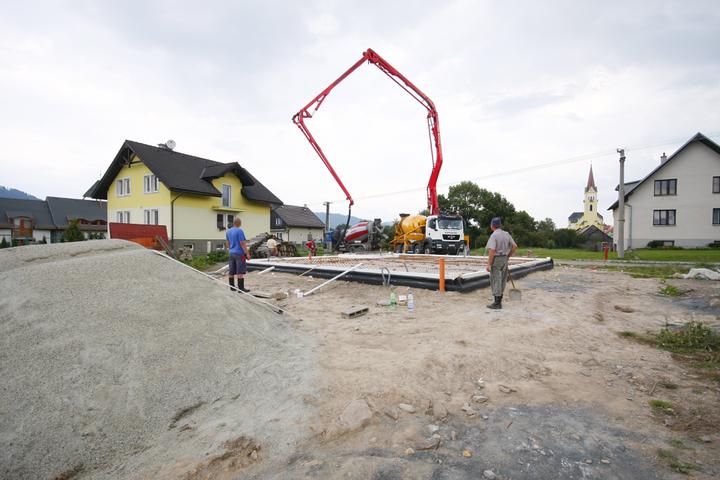

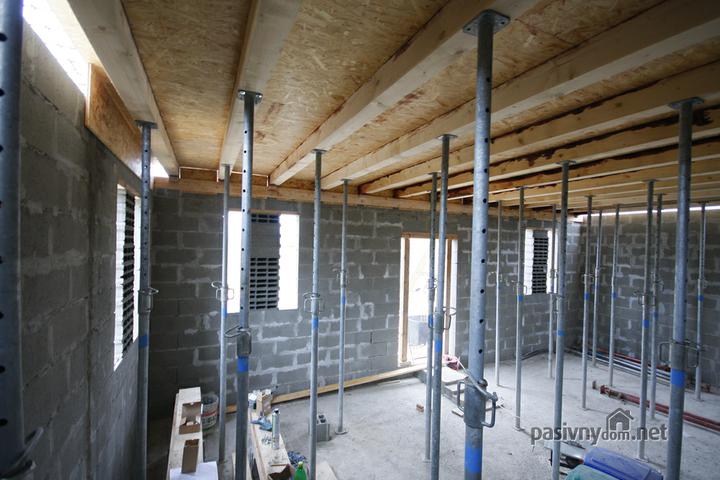

91Uplne stacilo 50 stojok na cely dom (cca 10m x 9m), hrubka platne 16cm... Rozmiestnenie cca 2x1,5 metrove.

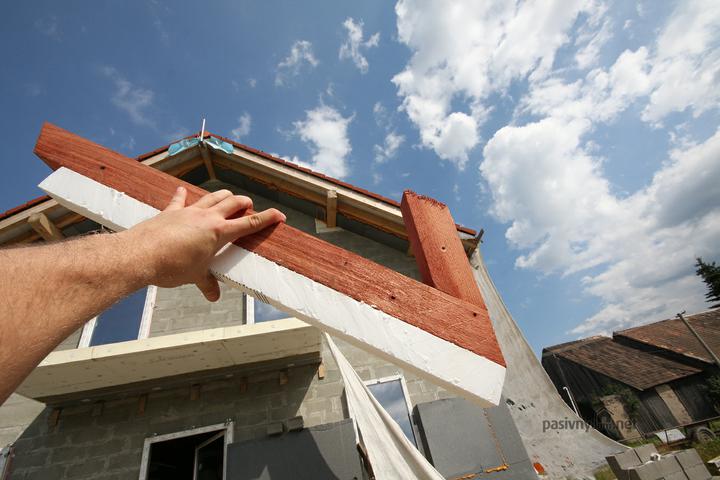

9IDEALNA STRECHA JE TA, KTORA SA NEDOTYKA DOMU... Na mm presne.. vraj sa to neda.. Ale treba menej pit a z laserom secko ide..

2Izolovanie pod a okolo pomurnic, vaznic atd atd... Toto vam murar nebude riesit... Len sami ;)

takto zateplujte aj stity muriva.. na toto nikto nemysli.. po murive v hornej izbe ide teplo roovno do sridle.. u mna nejde, pretoze medzi skridlou a murivom je 30cm neopor.. prve mrazy pekne ukazuju ako sa ludom nad stitmi topi mraz na skridle..

23Takto zateplujte aj stity muriva.. na toto nikto nemysli.. po murive v hornej izbe ide teplo roovno do sridle.. u mna nejde, pretoze medzi skridlou a murivom je 30cm neopor.. prve mrazy pekne ukazuju ako sa ludom nad stitmi topi mraz na skridle..

5 folii jednou ranou... Na pravo je reflexna folia cez neopor, aby odrazala teplo, uv atd atd.. pre istotu aby mi to neo existovalo co najdlhsie..

Takze po dlhsom case nieco nove ;) Kedze riesim pasivny dom, dom bez komina s minimalnym kurenim tak izolacia hruba 18cm mi pride ako obliect si silonky a ist sa korculovat, ale vdaka aktivite az tak neomrznete.. oka oka argumentov je vela :D

183Takze po dlhsom case nieco nove ;) Kedze riesim pasivny dom, dom bez komina s minimalnym kurenim tak izolacia hruba 18cm mi pride ako obliect si silonky a ist sa korculovat, ale vdaka aktivite az tak neomrznete.. oka oka argumentov je vela :D

16218cm vlna + 20cm Polystyren Neoform = 38... Este urcite pride 20cm tretia vrstva.

292Mam novu hracku. klincovacka.

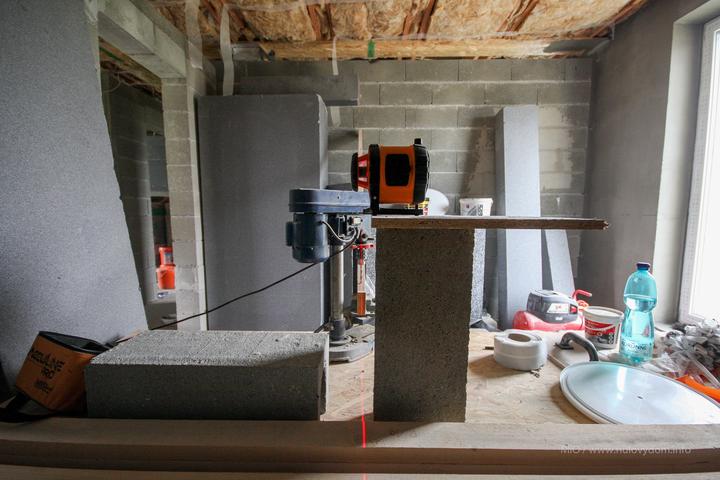

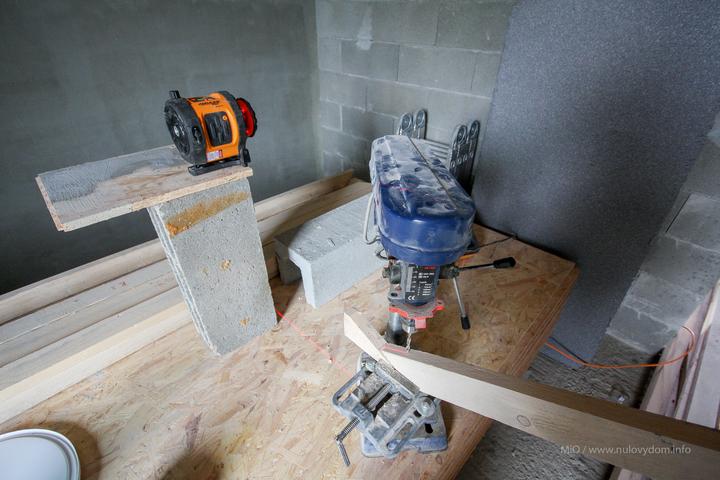

41Urcenie roviny rohovych okien... Johnson Self-Leveling Rotary Laser Kit 40-6516 NEW

13 Bodky.

10MM

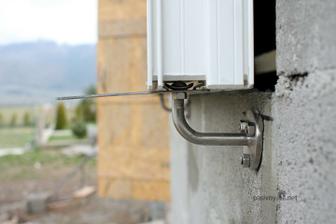

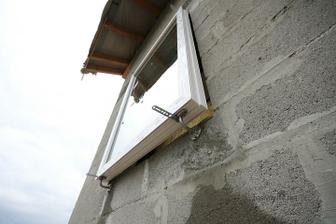

61Nerez drziaky, zavitove tyce porezane na 10cm.. umakov.sk plechy okenne k rehau

61Od spodu prevlecene sroubky nerezove M8 nerez http://www.umakovshop.com/skrutka-nerez-polghlava-aisi304-m8x20/d-69854/

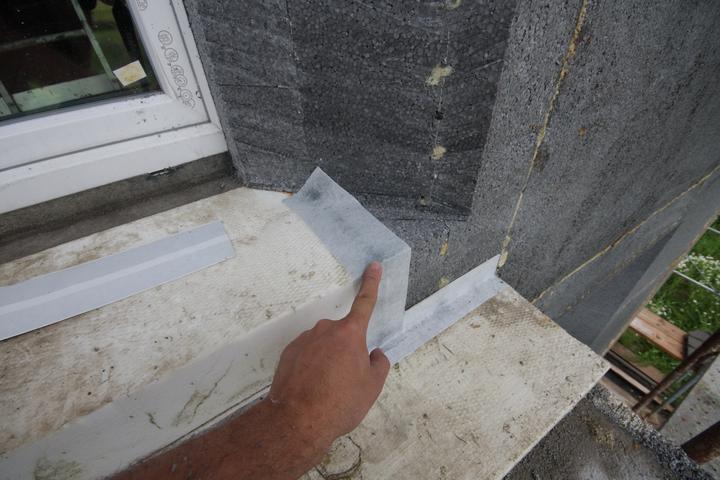

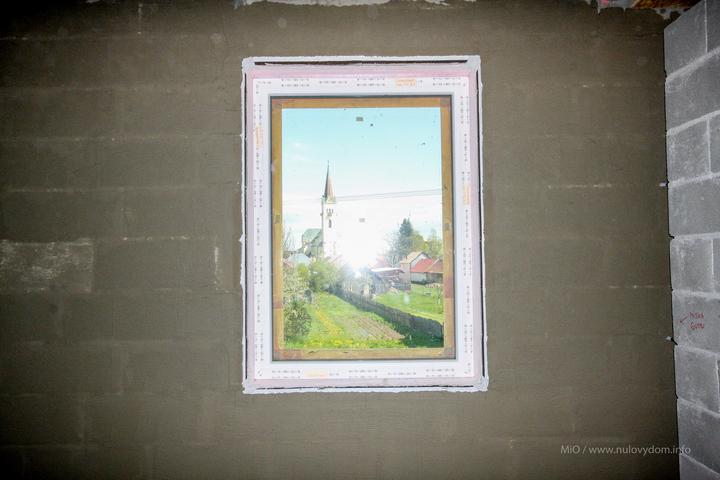

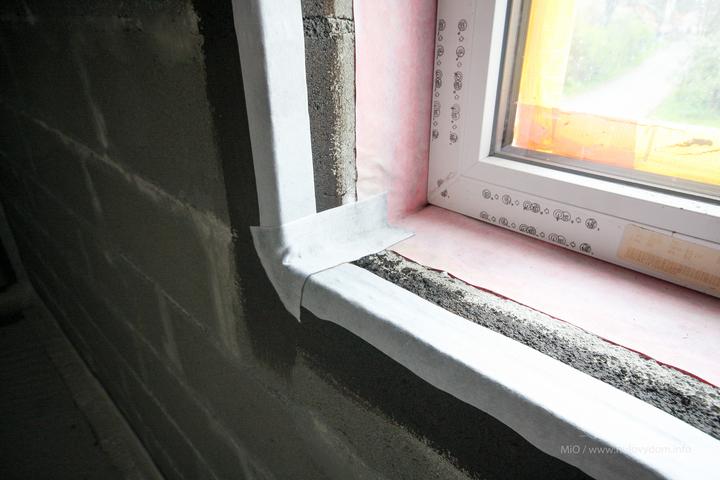

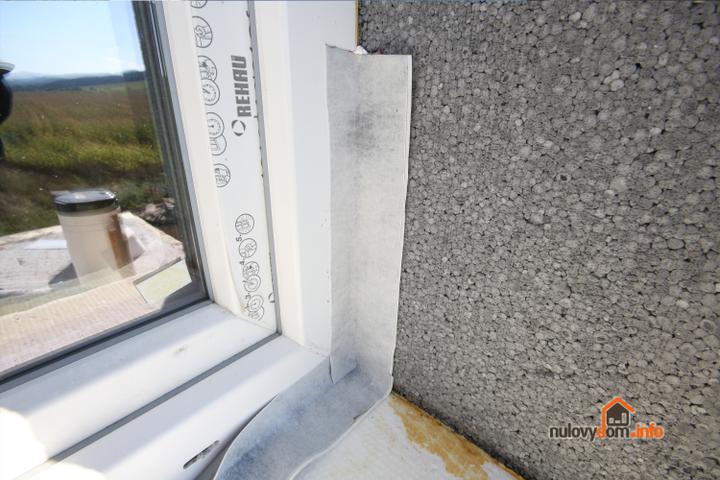

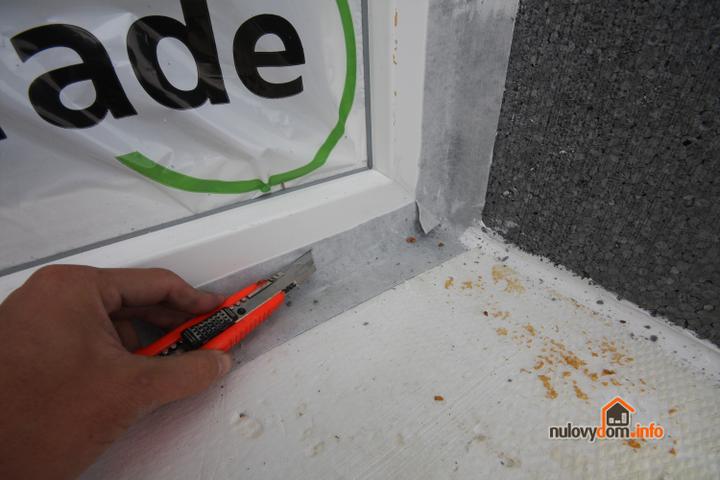

6VYHODA MOJEJ INSTALACIE: PASKA SA LEPI PO INSTALACII OKNA, O PASKU SA NEOPIERA UCHYT, MENSIE RIZIKO POSKODENIA...

1Drziak madka umakov.sk

101

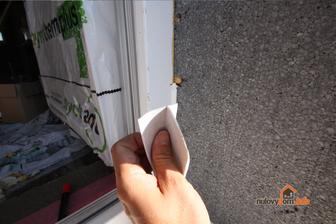

17Pretierajte lepidlom aj prepoje pasok..

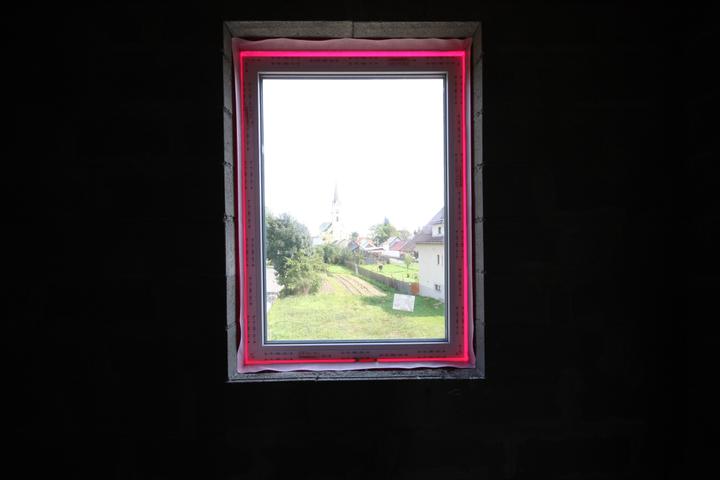

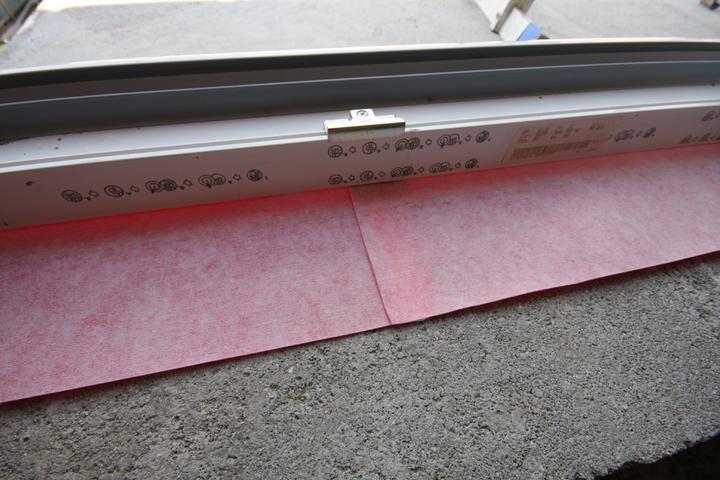

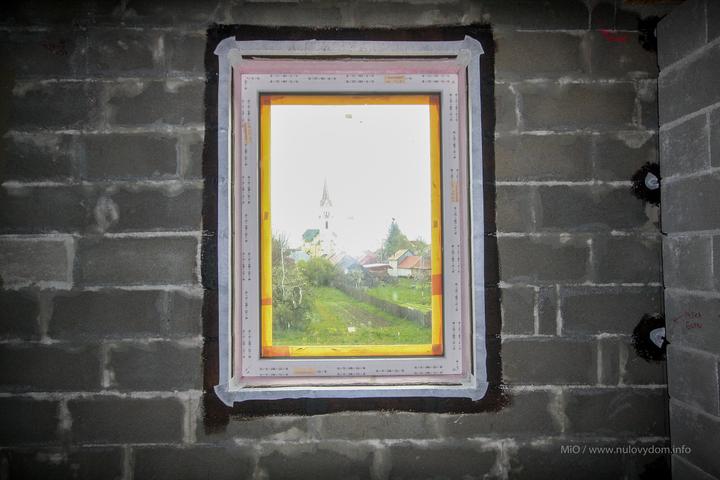

Spravne vyplnenie spary INTERIEROVA PASKA ruzova... Kupoval som to od www.izotes.sk .. Velmi som spokojny, velka ochota od predavajuceho.. Dobre ceny, kvalitne materialy z nemecka... Sam som si to robil po vysvetleni od predavajuceho...

24Spravne vyplnenie spary INTERIEROVA PASKA ruzova... Kupoval som to od www.izotes.sk .. Velmi som spokojny, velka ochota od predavajuceho.. Dobre ceny, kvalitne materialy z nemecka... Sam som si to robil po vysvetleni od predavajuceho...

Spravne vyplnenie spary INTERIEROVA PASKA ruzova... Kupoval som to od http://www.izotes.sk .. Velmi som spokojny, velka ochota od predavajuceho.. Dobre ceny, kvalitne materialy z nemecka... Sam som si to robil po vysvetleni od predavajuceho...

12Hellou nas Pan BOH v zadu.. Tu neni paska uplne dopelena, preto je to zvlnene, inac to je uplne rovno z murivom..

444Tu je mytus ci treba kotvit alebo netreba kotvit polystyren :) Ja nekotvim.. Kotvia sa lode v pristave ;)

11740cm Neopor polystyren. Okna zrezane do uhlov.

Pur penu davajte medzi EPS po skusenostiach az na zaver.. Cize najskor prilepte EPS o mur a az potom purpenou v celej hlbke sparujte... Pur pena yde von. Zaschne a to sa TESNE PRED! sietkovanim odreze prebrusi...

52Pur penu davajte medzi EPS po skusenostiach az na zaver.. Cize najskor prilepte EPS o mur a az potom purpenou v celej hlbke sparujte... Pur pena yde von. Zaschne a to sa TESNE PRED! sietkovanim odreze prebrusi...

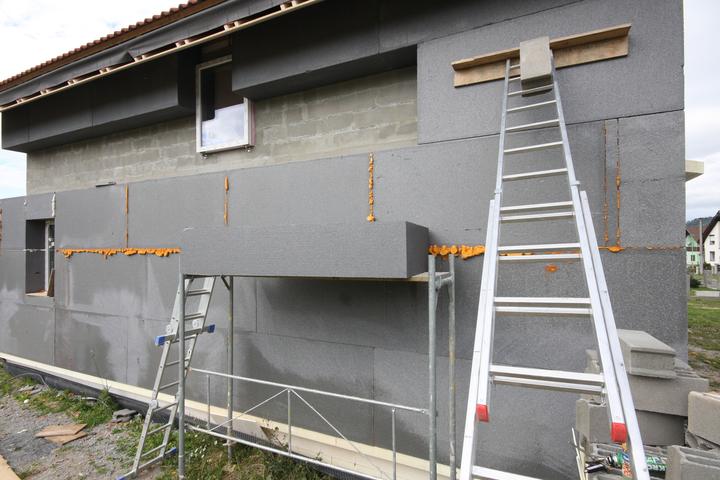

1Pretlacenie EPS o mur aj REBRIKOM.. a na nom tehla...

Prebrusenie vytrcajuce malty a ometlickovanie...

EPS lepte najskor pod staplonom, a potom medzi kus strcite a dom je zatepleny ;-) Na dolnom EPS je doska a touto sablonou maketou pripravkom sa pritlaca o MUR + smerom hore o STAPLON... premyslene...

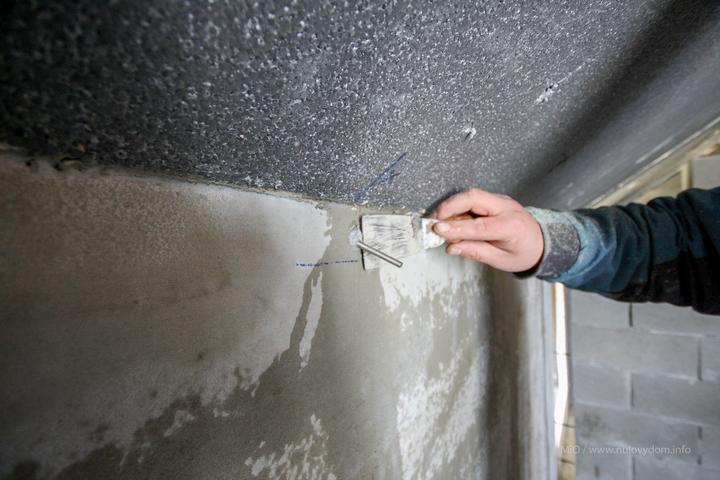

1EPS lepte najskor pod staplonom, a potom medzi kus strcite a dom je zatepleny ;-) Na dolnom EPS je doska a touto sablonou maketou pripravkom sa pritlaca o MUR + smerom hore o STAPLON... premyslene...

7Foto ako som lepil EPS o mur, zatazoval pritlakom... ako zataz pomoze AJ JEDEN FERO..

1Pritlacanie EPS o MUR.

Zavazie

15PAN

142Rozozieranie polystyrenu cez okna... Trosjkla U=0,5 pokovene odrazaju luce priamo na parapetu...

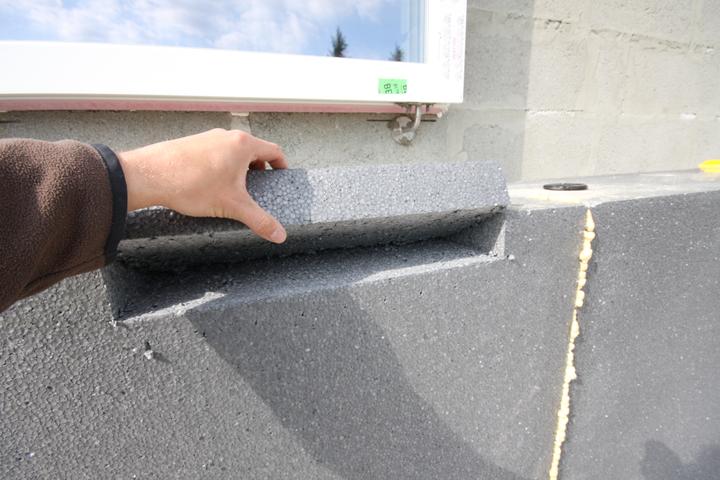

4Vyreze sa to a doplni novy kus

102Lepidlo na okenne pasky a EPS..

7Exterierova paropriepustna paska

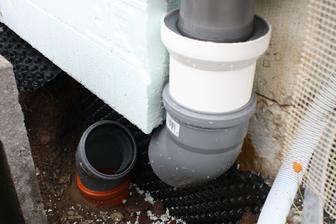

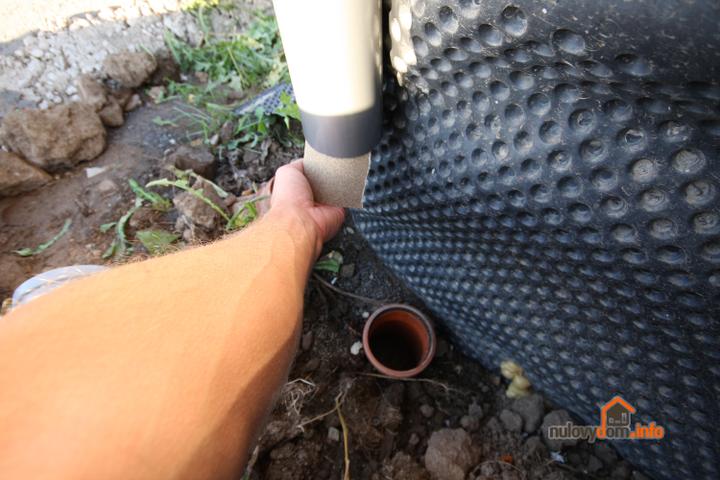

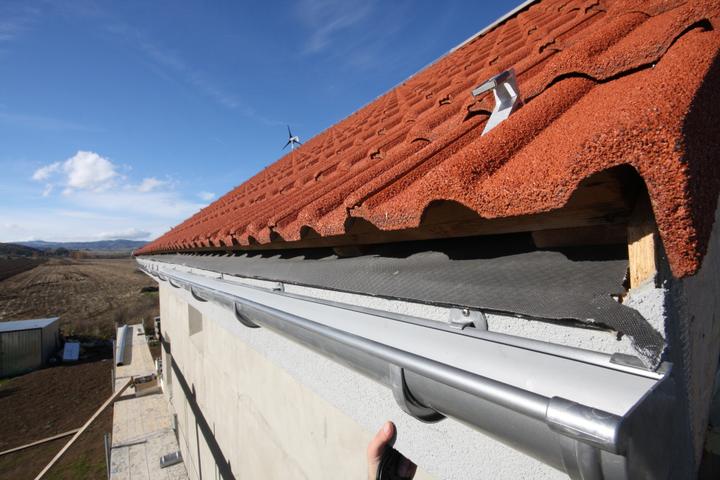

9Odkvapy vo fasade. 90mm

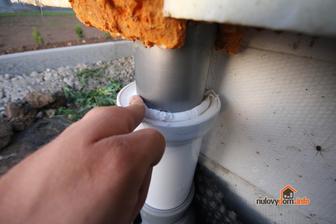

19Aaaa prvy odkvap vo fasade...

3Provizorne aby nestekala voda na mur.

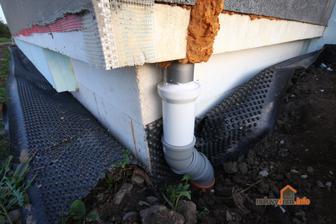

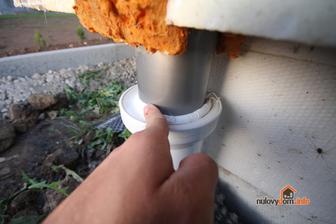

291Odkvapik + bleskoskozvodik..

Provizorny obojok aby nestekala voda na mur.

21Pajkovacka a ohnuty drot do kruhu

13Pajkovackou

Veterna elektrarnicka. Som nejaky prirodny UFOn :P http://www.youtube.com/watch?v=1LhAb38qfRw&feature=BFa&list=UUD9dtbjWA4pfPzyiUxoiOpQ&lf=plpp

337Veterna elektrarnicka. Som nejaky prirodny UFOn :P http://www.youtube.com/watch?v=1LhAb38qfRw&feature=BFa&list=UUD9dtbjWA4pfPzyiUxoiOpQ&lf=plpp

Zásadne mením svoju stratégiu. Ten kto sledovali môj album nech si odteraz odmysli slovo pasívny. To čo tu od začiatku prezentujem je budúci prvý Nulový Dom na Slovensku. Koncept, ale vychádza z pasívneho domu bez tepelneho cerpadla. Dokurovanie sola

3013Zásadne mením svoju stratégiu. Ten kto sledovali môj album nech si odteraz odmysli slovo pasívny. To čo tu od začiatku prezentujem je budúci prvý Nulový Dom na Slovensku. Koncept, ale vychádza z pasívneho domu bez tepelneho cerpadla. Dokurovanie sola

61:1

41Medzi domom a balkonom je 12cm sedy neopor, nerezove roxoriky a dalsie tajne prisady od firmy shoeck nemecko... Beton ma 1,4 metrov x 4 metre...

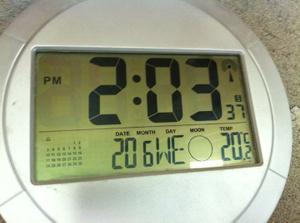

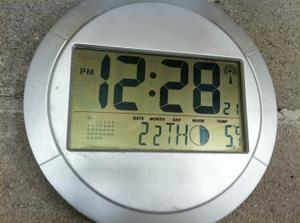

Meranie teplot. Tak ja 22C v obyvacke povazujem za luxus ked je vonku 34C :-P a to ide aj bez klimatizacie... Urcite ktomu uz prispieva 40cm polystyren, ktory citelne odrza slnecne luce z juhu. Malo okien na JUHU a pokovene trojskla 0.5 .

105Meranie teplot. Tak ja 22C v obyvacke povazujem za luxus ked je vonku 34C :-P a to ide aj bez klimatizacie... Urcite ktomu uz prispieva 40cm polystyren, ktory citelne odrza slnecne luce z juhu. Malo okien na JUHU a pokovene trojskla 0.5 .

7Prosim vas ako sa vola toto lesenie? kde by som si to vedel kupit??

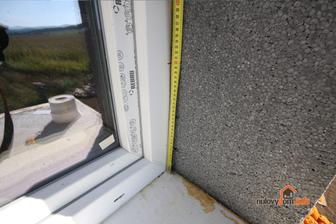

Kedze idem ramy co najviac utapat ramy okien do EPS, ponukam priklad ako vyrobit kanaliky na odvod kondenzu z profilu.. Na to pojde este jedna vrstva XPS do mierneho spadu.. A final bude plastovy parapet prisilikonovany k profilu.. Ram okna izolovat.

41Kedze idem ramy co najviac utapat ramy okien do EPS, ponukam priklad ako vyrobit kanaliky na odvod kondenzu z profilu.. Na to pojde este jedna vrstva XPS do mierneho spadu.. A final bude plastovy parapet prisilikonovany k profilu.. Ram okna izolovat.

11Kedze idem ramy co najviac utapat ramy okien do EPS, ponukam priklad ako vyrobit kanaliky na odvod kondenzu z profilu.. Na to pojde este jedna vrstva XPS do mierneho spadu.. A final bude plastovy parapet prisilikonovany k profilu.. Ram okna izolovat.

Kanalik ide do spadu maleho, strosku je citit na fotke. Aj napriek tomu, ze mam neotvarave okna, sa do ramu dostane kondenz, je to zrejme tlakom vetra a ta vlhkost zajde do ramu.Inac tie otvorceky niesu na to,ze nam vetraju dom! Okno je vzduchotesne!

41Kanalik ide do spadu maleho, strosku je citit na fotke. Aj napriek tomu, ze mam neotvarave okna, sa do ramu dostane kondenz, je to zrejme tlakom vetra a ta vlhkost zajde do ramu.Inac tie otvorceky niesu na to,ze nam vetraju dom! Okno je vzduchotesne!

Ciste jednoduche napojenie. Z vrchu este 2cm XPS do spadu. Na ram okna pojde expanzna paska a k nej sa to XPS 2cm pritlaci.. Dokonaly, pruzny spoj... Navrch parapet, a cele prevetravanie bude popod parapetou pekne izolovane...

85Ciste jednoduche napojenie. Z vrchu este 2cm XPS do spadu. Na ram okna pojde expanzna paska a k nej sa to XPS 2cm pritlaci.. Dokonaly, pruzny spoj... Navrch parapet, a cele prevetravanie bude popod parapetou pekne izolovane...

Polystyren is COOL.

Kde sa nedal vlozit polystyren, davala sa vlna.. Tu bola aj vhodna aby sa neudusilo drevo v polystyrene..

Folie som mal uz zlepene a na jednej rolke.

Este spicna sa zreze do kolna a diel je TIP TOP! A tesim sa na prve foto aplikacien a oknee..

Nastrelovacka klincov...

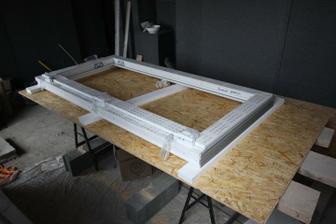

51Necela polka.. Profil okolo okien... Made in MiO. 2 metrove diely.. Spolu 240 metrov rezania. Pohoda, treba mi len masaz chrbtice.

Merac vetra... 71,1 km/h fukalo ked som riesil konstrukciu na solar...

Celistvy kus na prekrytie pasok na rame okien...

33To cierne je expanzna paska COMBBAND 600 na styk EPS a rámu okna

Tu je rez rohu, ako som prekryl ramy, ten cierny pasik vytrcajuci je: cierna paska je spominana expanzna paska.. Ona napuci medzi polystyrenom a ramom.. Chrani spoj pred dazdom vetrom atd...

143Tu je rez rohu, ako som prekryl ramy, ten cierny pasik vytrcajuci je: cierna paska je spominana expanzna paska.. Ona napuci medzi polystyrenom a ramom.. Chrani spoj pred dazdom vetrom atd...

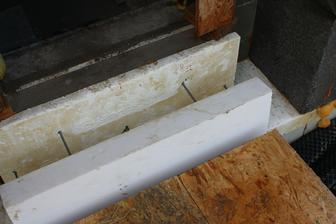

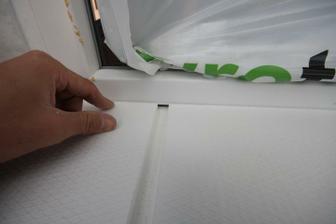

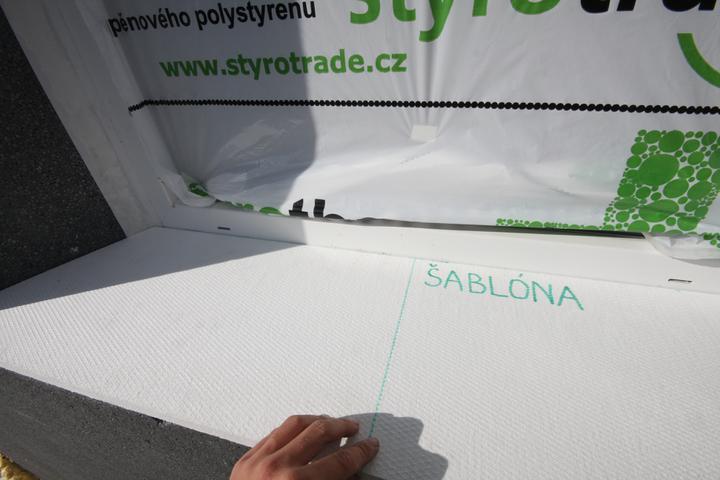

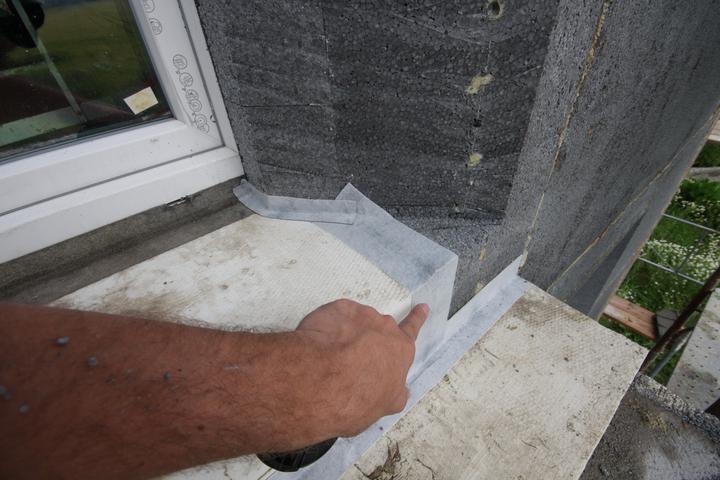

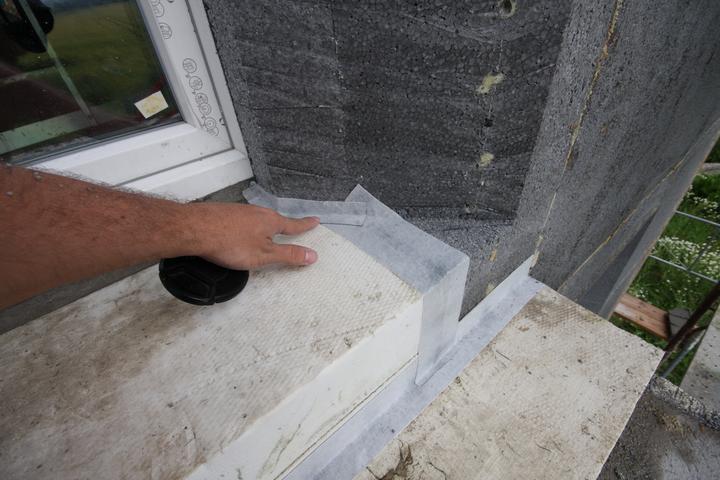

Navod ako som pripajal XPS parapety na kanaliky pre odtok kondenzu... A natlacenej vody do ramov okien pri posobeni tlaku veta..

Polyuretanove lepidlo WINFLEX

21Neporovnatelne lepsie tesnenie ako cez APU LISTU!!! Expanzna paska 3x15mm winflex COMBBAND 600

COMBBAND 600

PU lepidlo na EPS. Na to sa prilepi XPS parapeta a zatazi zavazickom..

Zavazicko

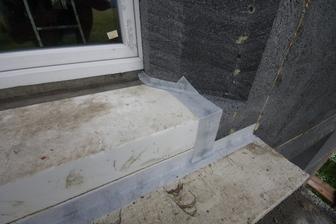

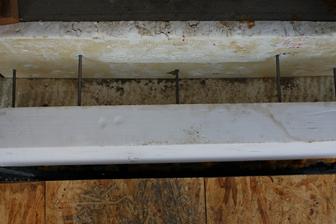

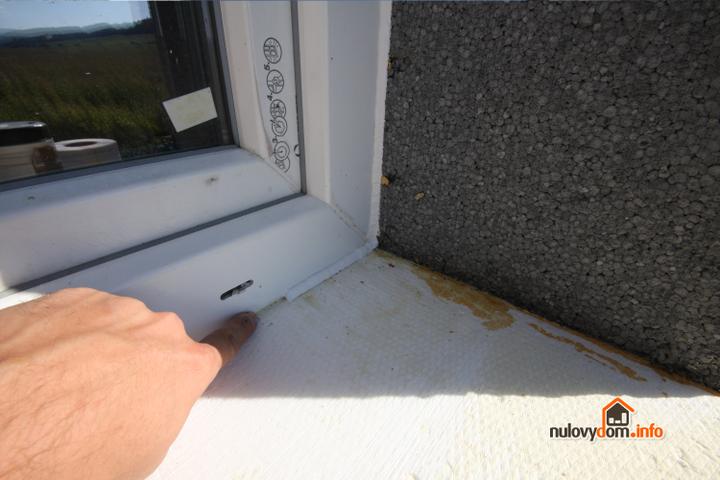

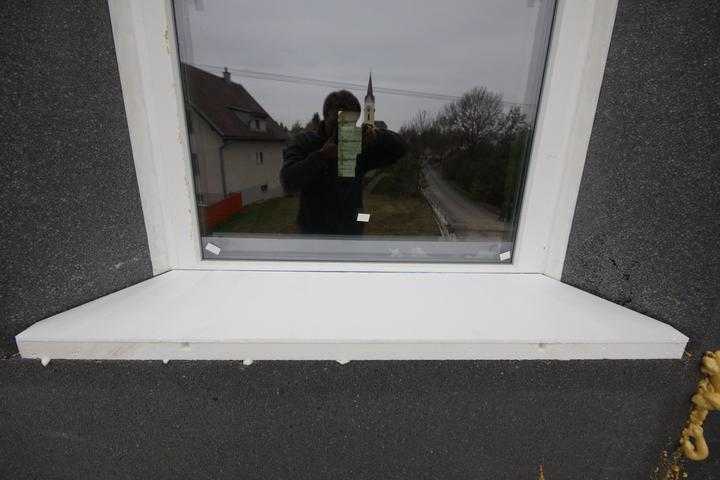

2Uz zaschnuta prilepena parapeta XPS.. Z vrchu pride este plast ktory bude pretrcat aby dazdova voda nestekala fasadou...

1Detail, XPS parapeta je uuuuuplne pretlacena o expanznu pasku...

Detail. cierna ciarocka = expanzna paska.. uuuuuplne pritlacat polystyren o pasku... to je ochrana proti vode...

101

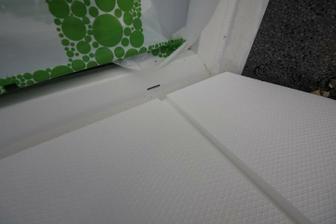

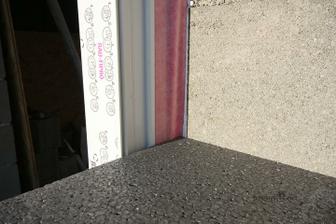

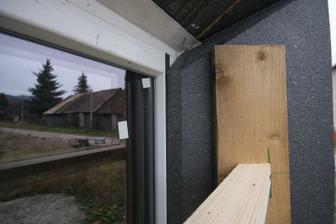

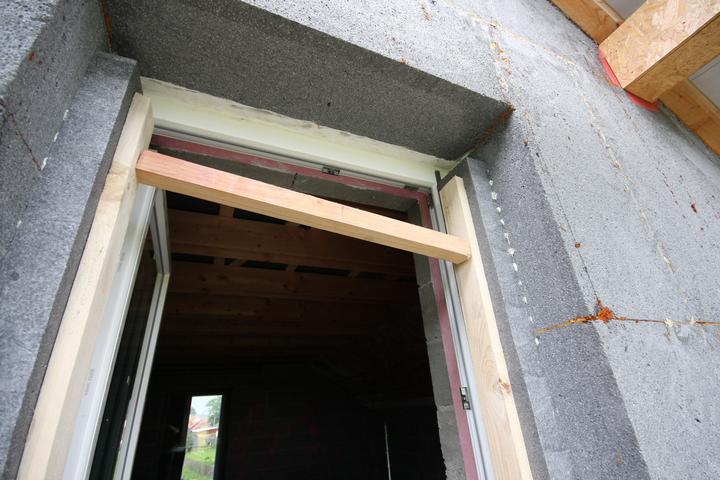

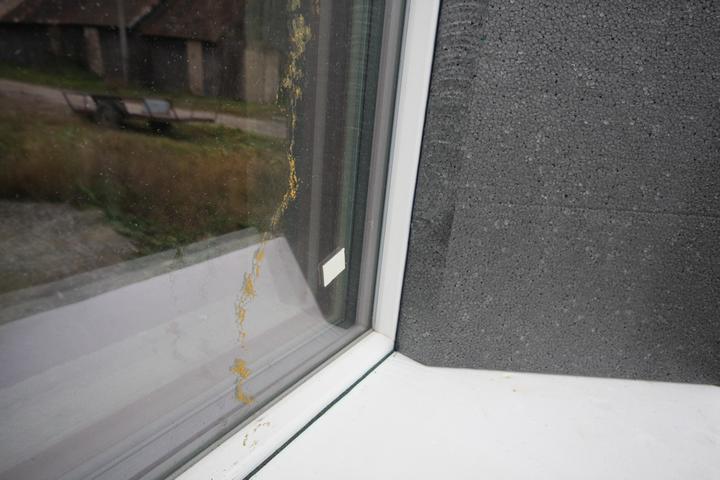

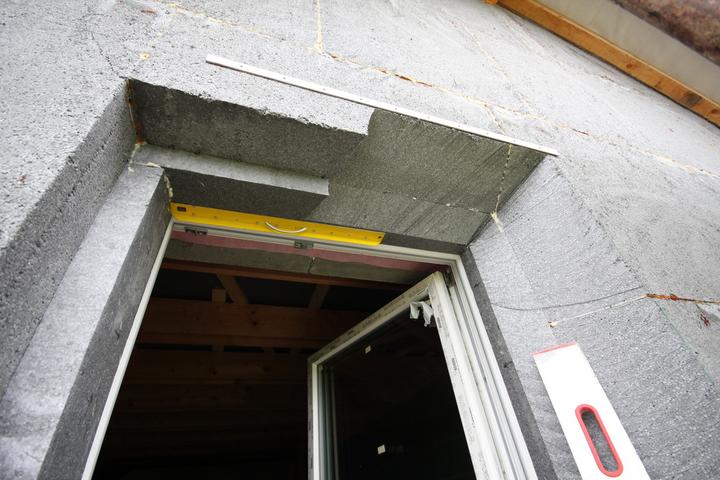

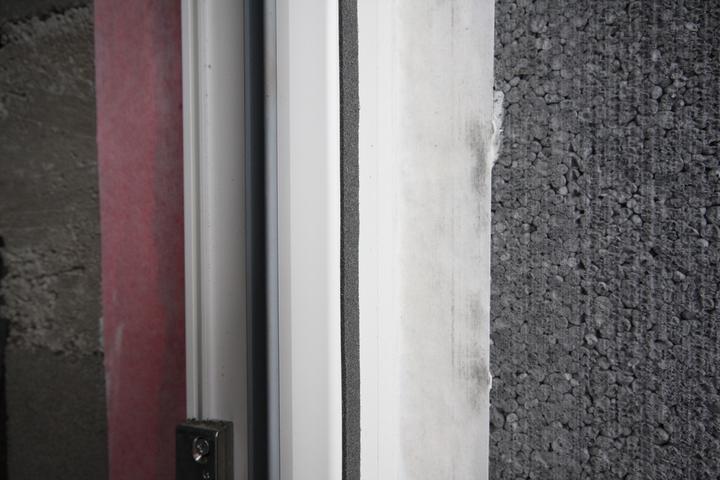

Ram okna je prekryty po celej svojej sirke sedym podlahovym EPS neopor. Medzi polystyrenom a ramom je okrem exmanzelky aj expanzna paska.. Nic ine si nedavajte ;) Ta cierna medzierka, linka medzi oknom a EPS je expanzna paska..

124Ram okna je prekryty po celej svojej sirke sedym podlahovym EPS neopor. Medzi polystyrenom a ramom je okrem exmanzelky aj expanzna paska.. Nic ine si nedavajte ;) Ta cierna medzierka, linka medzi oknom a EPS je expanzna paska..

Nahrubo Predpokladane U celeho okna po zatepleni = okolo 0,65 V kutiku duse si myslim, ze vypocet bude lepsi.. pri 0,63 kedze ramy budu teplene aj v interierovej casti domu...

215Nahrubo Predpokladane U celeho okna po zatepleni = okolo 0,65 V kutiku duse si myslim, ze vypocet bude lepsi.. pri 0,63 kedze ramy budu teplene aj v interierovej casti domu...

123

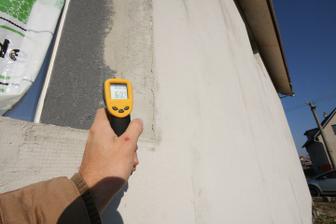

3Preco je dolezite ist do svetlej fasady.. Tmava farba 61 - 63 °C.. Toto je merane 06.11.2011 a to iste som nameral aj 24. decembra a bolo tusim -12.

Preco je dolezite ist do svetlej fasady.. Svetla farba 28 - 31 °C . Co sa vlastne deje? Cez den tmava fasada naberie aj 50 °C.. Ked spite sa rano o 04:00 krivka dostane na -15 °C.. Rozdiel teplot skoro 70 °C.

34Preco je dolezite ist do svetlej fasady.. Svetla farba 28 - 31 °C . Co sa vlastne deje? Cez den tmava fasada naberie aj 50 °C.. Ked spite sa rano o 04:00 krivka dostane na -15 °C.. Rozdiel teplot skoro 70 °C.

2Neopor a tepelny ucinok slnka v mrazoch... +54 C . Januar 2011 / vonku je minus

5Ochrana pred slnkom, teplom...

107Takto si predstaujem STAVEBNY DOZOR.

Sledujte moje kroky a raz si predvedieme presne, ako si vyrobit dvere kde celkove U=0,7 a cena? do 800 eur.. Aj tie za 3000 eur mozu parametre zavidiet :P Hrubka vyplne 92mm!

5Sledujte moje kroky a raz si predvedieme presne, ako si vyrobit dvere kde celkove U=0,7 a cena? do 800 eur.. Aj tie za 3000 eur mozu parametre zavidiet :P Hrubka vyplne 92mm!

92mm vypln XPS

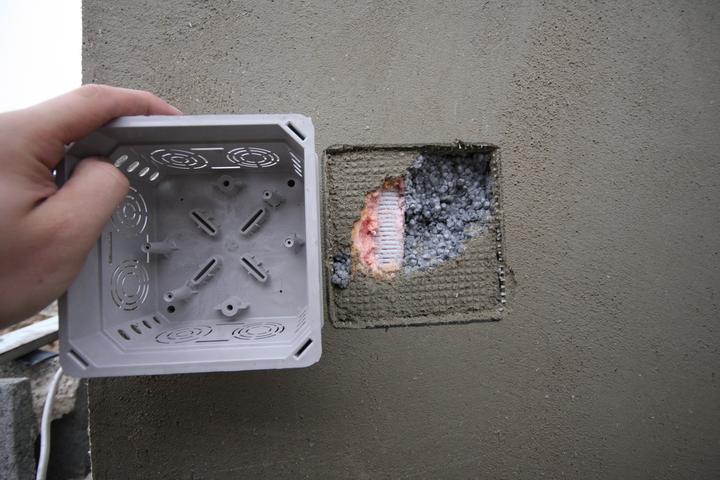

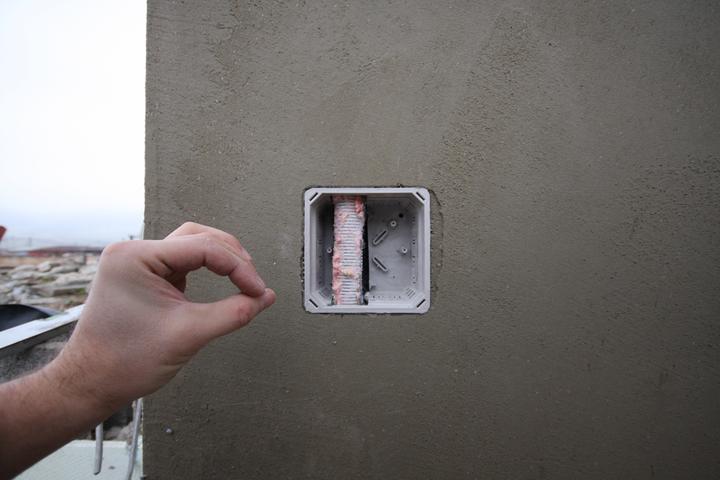

Aj skareda diera sa da vynikajuco zavzduchotesnit ;)

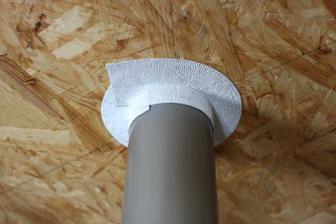

Novinka na slovensku a teoreticky aj na mojej stavbe :-P Manzetova vzduchotesna paska okolo potrubi atd... Na Aku kolvek velkost rury si vyrobim.. je to po riti! ;) http://www.izotes.sk

196Novinka na slovensku a teoreticky aj na mojej stavbe :-P Manzetova vzduchotesna paska okolo potrubi atd... Na Aku kolvek velkost rury si vyrobim.. je to po riti! ;) http://www.izotes.sk

Berte to ako hrackarsky graf. Dom neni dokonceny, nevie co je to vzduchotesnost, nevie co su to dobre vchodove dvere, strecha nedoizolovana.. Bez kurenia spravanie sa pocas vianoc. Dnu +4,4 a von -13,4. Buduci rok to budeme provnavat.

93Berte to ako hrackarsky graf. Dom neni dokonceny, nevie co je to vzduchotesnost, nevie co su to dobre vchodove dvere, strecha nedoizolovana.. Bez kurenia spravanie sa pocas vianoc. Dnu +4,4 a von -13,4. Buduci rok to budeme provnavat.

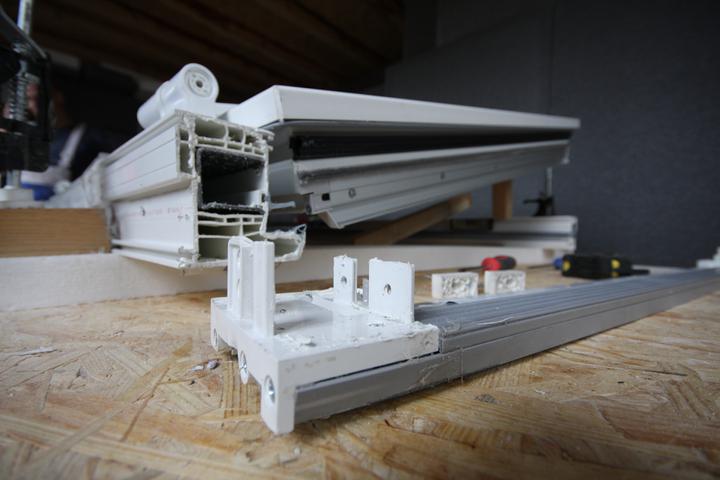

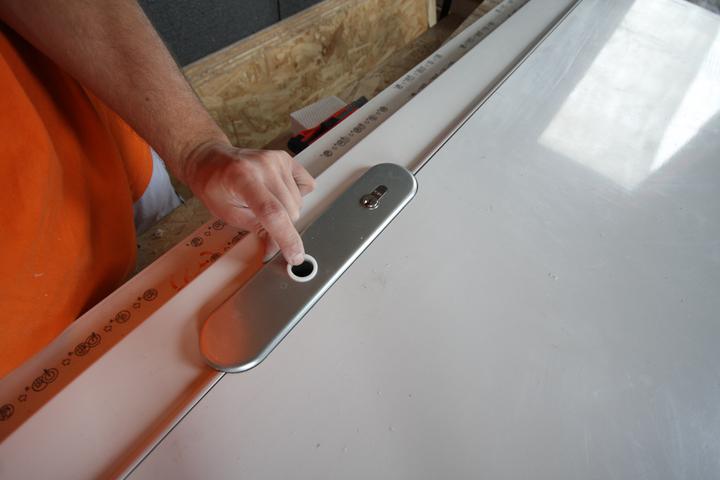

12Trosku si ukazeme, ako sa da vylepsi Ucko ramu dveri...

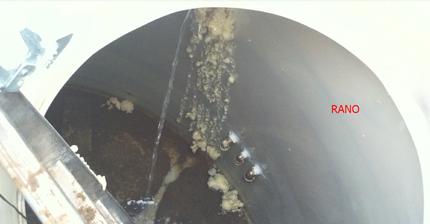

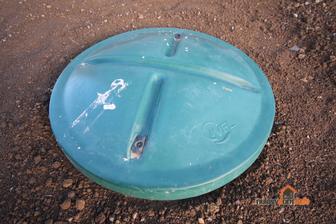

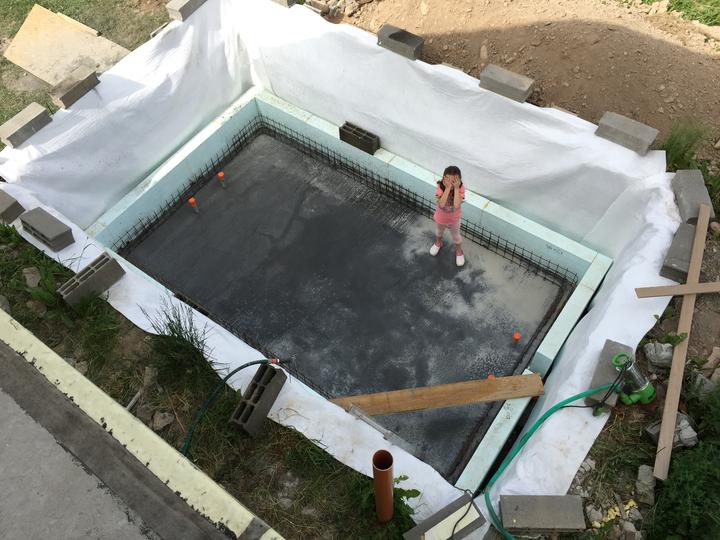

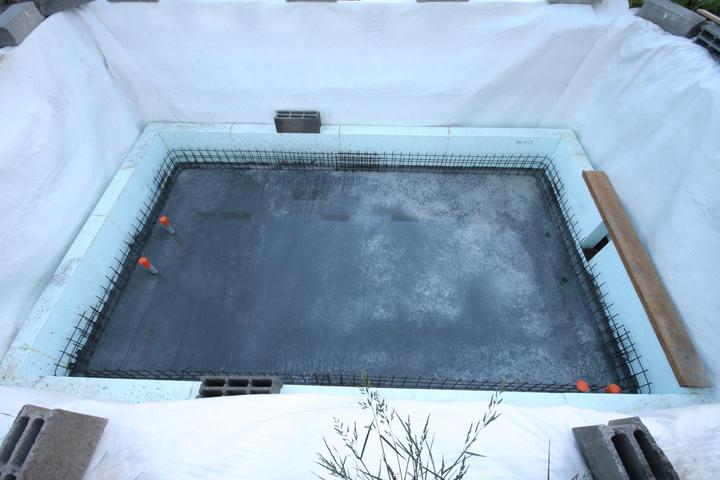

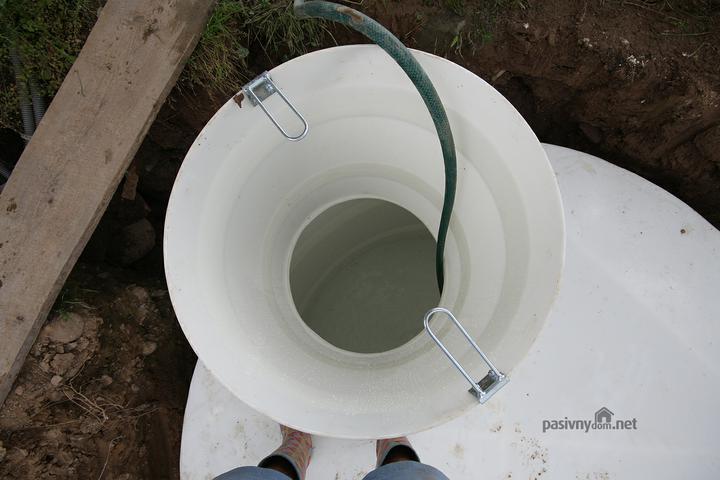

1SEPTIK

157

1Zaklad

41SEPTIK

611SEPTIK

711

96Konecne ja! Oholeny, vonavy, a fest telefonujem... Vybavujem material..

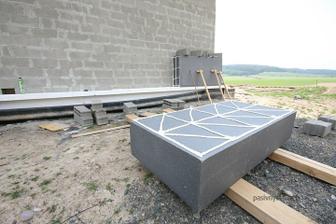

104NIE PALENKA, ALE GRANKO! na pravo polystyren 40cm hruby, 2x1 meter.

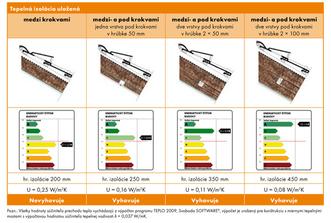

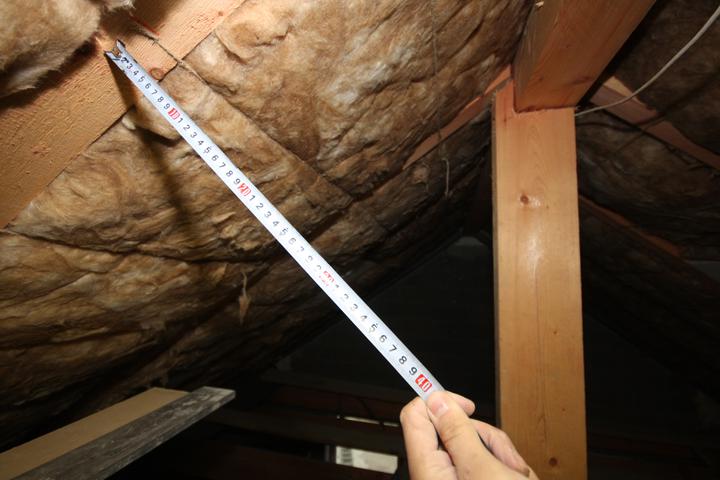

Dovolte mi sklamat tych ktori si myslia ze 26cm izolacia strechy je postacujuca.. Je postacujuca pre energeticky stitok C! .. To je tak pre garaz, alebo chlievik. Skoda ze je vela ,Ing., a mnohi o tom netusite, lebo nemate stavbarinu a spoliehate sa.

152Dovolte mi sklamat tych ktori si myslia ze 26cm izolacia strechy je postacujuca.. Je postacujuca pre energeticky stitok C! .. To je tak pre garaz, alebo chlievik. Skoda ze je vela ,Ing., a mnohi o tom netusite, lebo nemate stavbarinu a spoliehate sa.

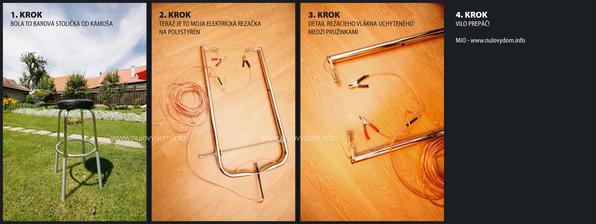

22REZACKA NA POLYSTYREN. VYROBTE SI SAMI Z BAROVEJ STOLOCKY! a pomozte aj vy mne za to, klik nizsie :-)

17V dome neni zapnute kurenie. Ani ziadna piecka na drievko.

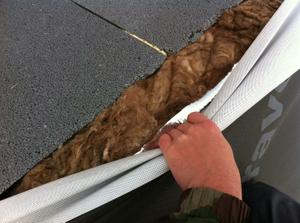

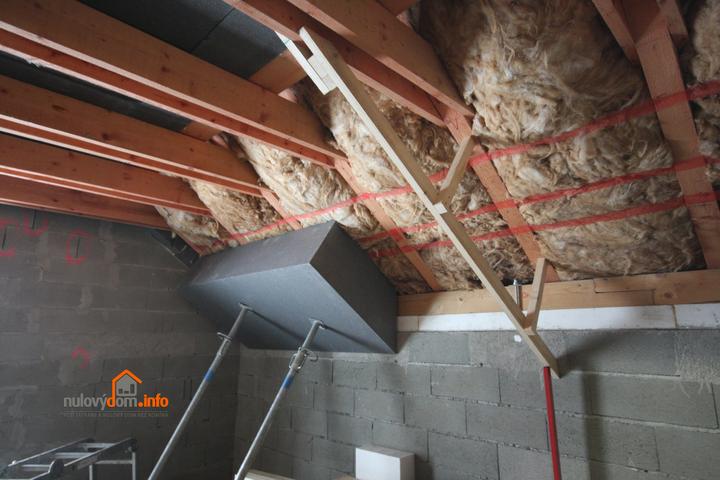

TIP ako uchytavat mineralnu vlnu...

233TIP ako uchytavat mineralnu vlnu... Tu sa mi napajaju dve vlny, preto tak tesne je sietka pri sietke...

21TIP ako uchytavat mineralnu vlnu...

toto je 20cm, cez to pojde este jedna vrstva 20cm.. mal som nazvys 20cm tak co uz ;) Na pravo si vsimnite ako tento 20cm sa pripaja k nadstitovemu EPS 30cm ktory prechadza do exterieru na fasadu. Strecha bude akoby polozena na polystyrenovom dome...

12Toto je 20cm, cez to pojde este jedna vrstva 20cm.. mal som nazvys 20cm tak co uz ;) Na pravo si vsimnite ako tento 20cm sa pripaja k nadstitovemu EPS 30cm ktory prechadza do exterieru na fasadu. Strecha bude akoby polozena na polystyrenovom dome...

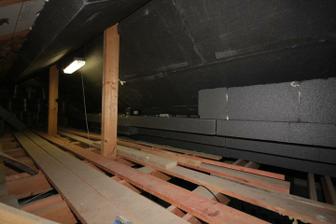

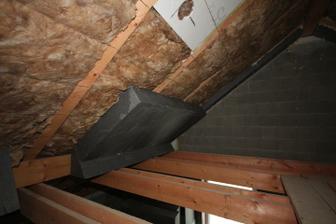

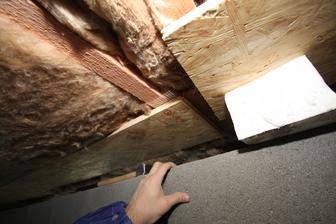

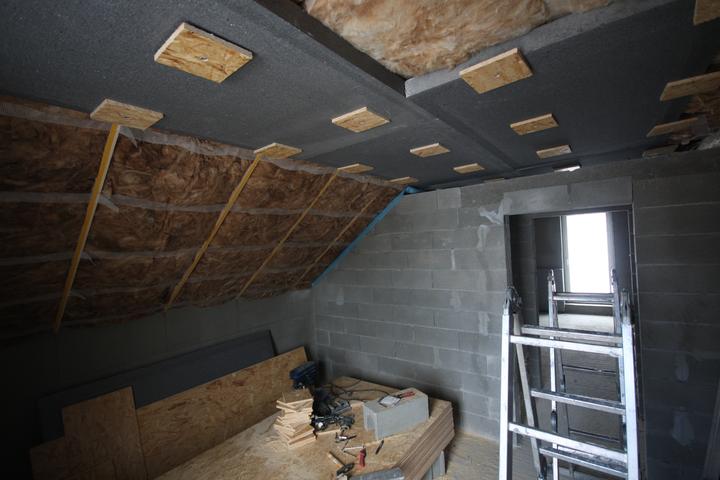

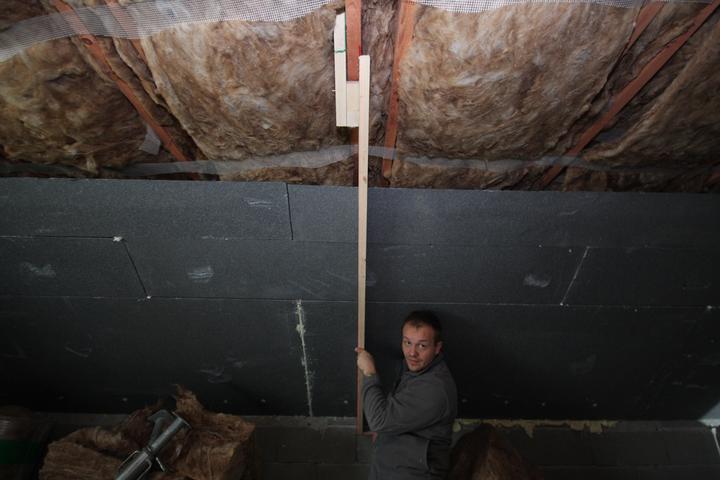

111Vnutorne zateplenie popod krokvy.. EPS neoform spolu 40cm.. V podkrovnych izbach dame trosku viac.. Aj do stropu...

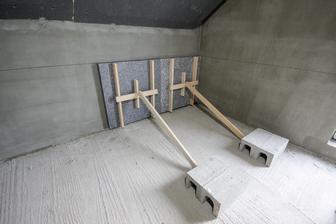

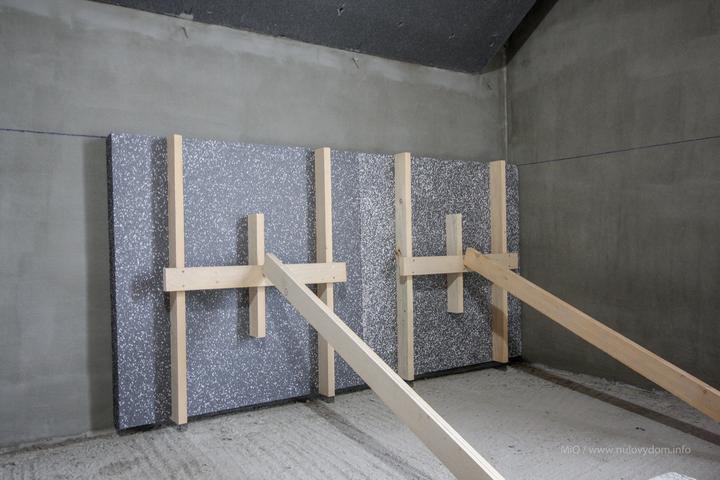

Lepenie EPS neoform o krokvy... Tymi palicami sa to pritlacilo na 1 hodinku... to biele je priechodka pre rekuperacia, ona sa prelepi tiez a zvonku strechy sa prevrta diera na potrubie...

1Lepenie EPS neoform o krokvy... Tymi palicami sa to pritlacilo na 1 hodinku... to biele je priechodka pre rekuperacia, ona sa prelepi tiez a zvonku strechy sa prevrta diera na potrubie...

40cm hruba EPS Neoform ziolacia pod krokvami... 20cm + 20cm... nemal som v celku uz 40cm tak som to takto vyuzil...

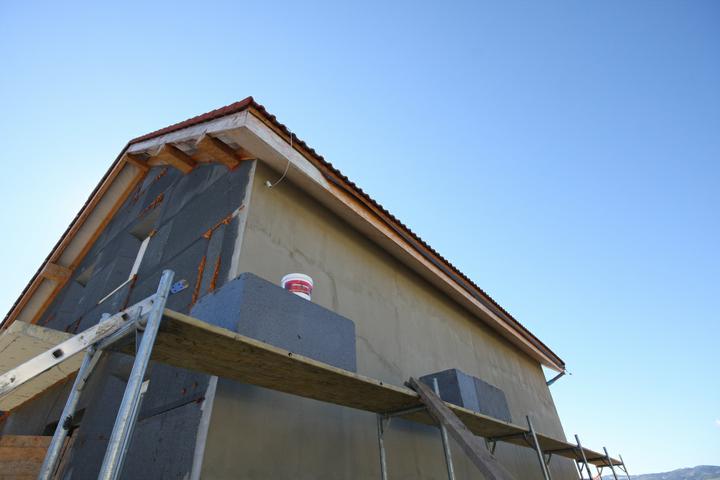

Toto je vonkajsia izolacia 40cm, ukoncenie pod strechou..

Interier

2Exterier

91Toto je vonkajsia izolacia 40cm, ukoncenie pod strechou.. Purpenovanie medzery..

2211Moje okakane.. teda blato je tam ;-)

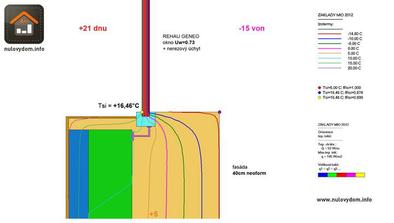

101Teplotné polia Nulového domu bez komína. Základy a úchyt okna.

131Teplotné polia Nulového domu bez komína. Základy a úchyt okna.

To zelene je muur. Fialovy uchyt na ktorom je okno. Tyrkisova je profil okna teda ram. Hnedkasta kde je +5 to je sedy polystyren v ktorom je cele okno ulozene. Toto cele sa vola predsadena montaz okna. Okno sa neuchytava v murive ale mimo neho.

17To zelene je muur. Fialovy uchyt na ktorom je okno. Tyrkisova je profil okna teda ram. Hnedkasta kde je +5 to je sedy polystyren v ktorom je cele okno ulozene. Toto cele sa vola predsadena montaz okna. Okno sa neuchytava v murive ale mimo neho.

Tyrkisova je murivo. Zlta je sedy polystyren. Hnedkasta na balkone je tvrdeny xps polystyren. Zelena je beton. V tmavomodrej je izolacia v ktorej budu rozvody elektriny vody atd.

5Tyrkisova je murivo. Zlta je sedy polystyren. Hnedkasta na balkone je tvrdeny xps polystyren. Zelena je beton. V tmavomodrej je izolacia v ktorej budu rozvody elektriny vody atd.

1101 Ing. siete

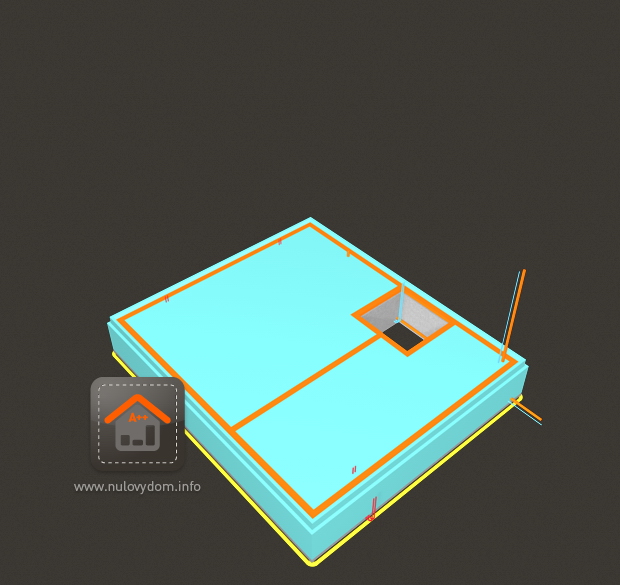

1102 XPS v zemi. 20cm hrubka a vyska 1,5m

1103 Prve betonovanie B20 vyska 70cm

1104 Salovanie z XPS na lezato. Vyska 60cm hrubka XPS 10cm

1105 Druhe betonovanie B20

1106 Murovanie NOVOMUR

1107 Kladenie XPS zarovno s NOVOMUROM. XPS hrubka 20cm pod platnou.

1108 Tretie betonovanie B20. Pri poprade mam zlavy. Pytajte sa od koho.

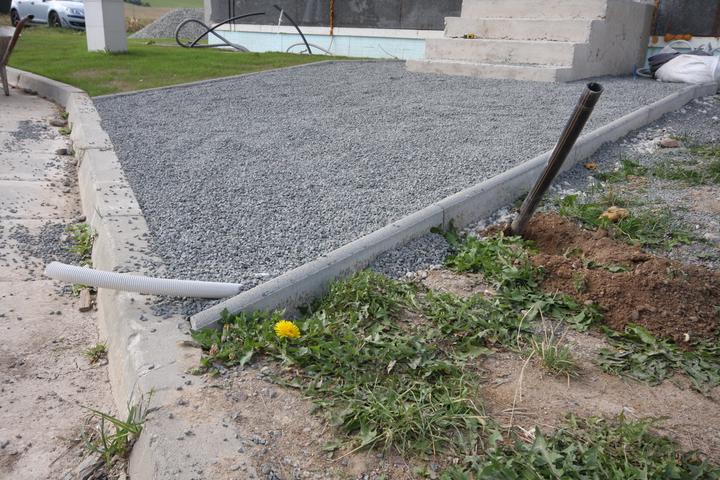

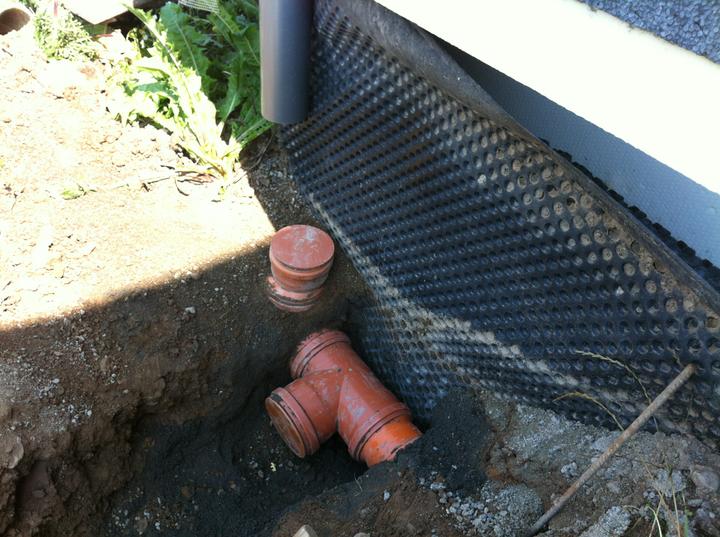

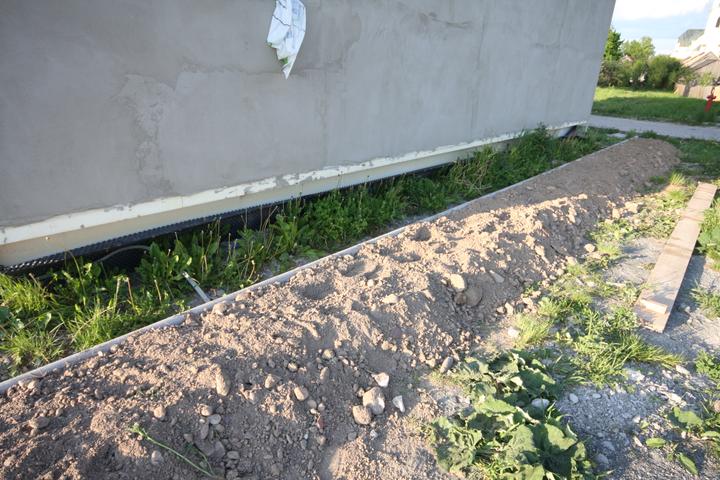

1109 Okolo domu som kladol rozvody na odvod dazdovej vody do zbernej nadrze.

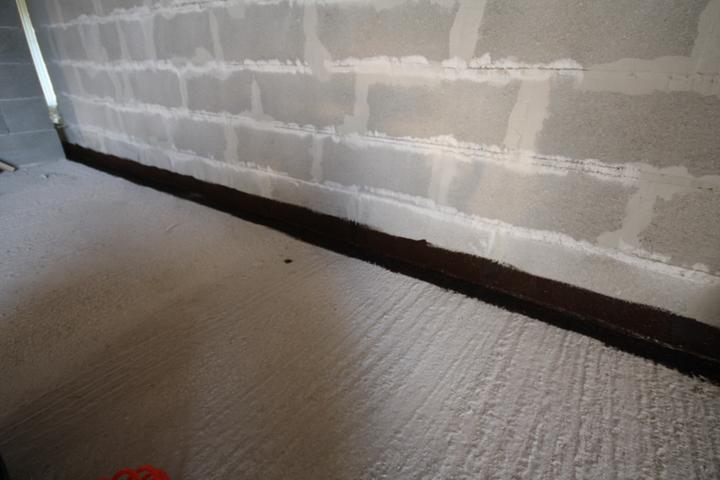

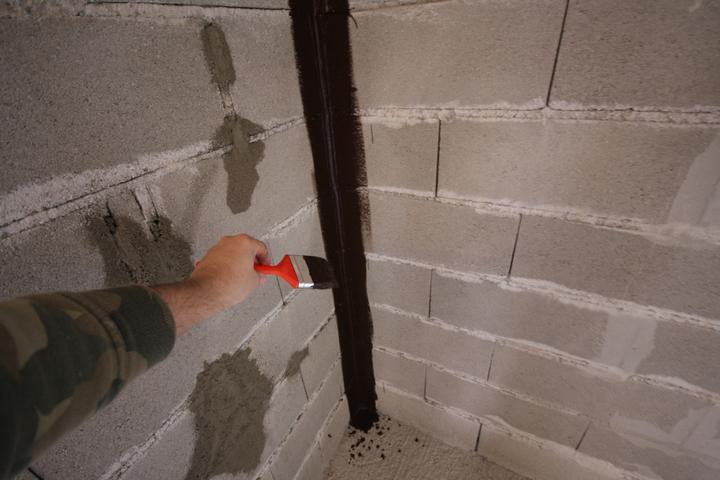

3201 Murovanie obvody + vzsimnite si cierne pasy. Izolacia priecok od obvodovej steny.

51202 Priecky

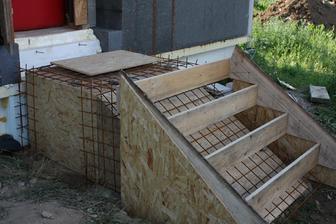

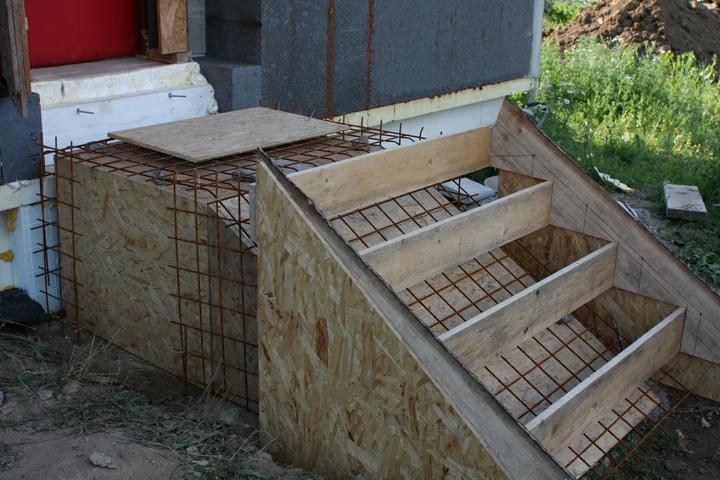

1203 Schody ukazka.

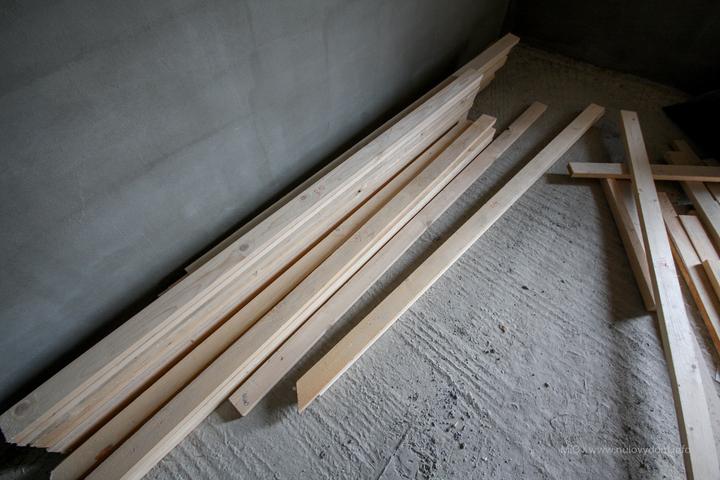

1301 Deka. Hranoly...

2302 OSB doky + ISOKORBY Spojky na balkonove platne. VELMI DOLEZITE!

3303 Stvrte betonovanie B20 Deka vrchna.

1401 Vrchne murovanie.

1402 Priecky.

1403 Priprava vaniciek na zabetonovanie balkonov. Rucne betonovanie.

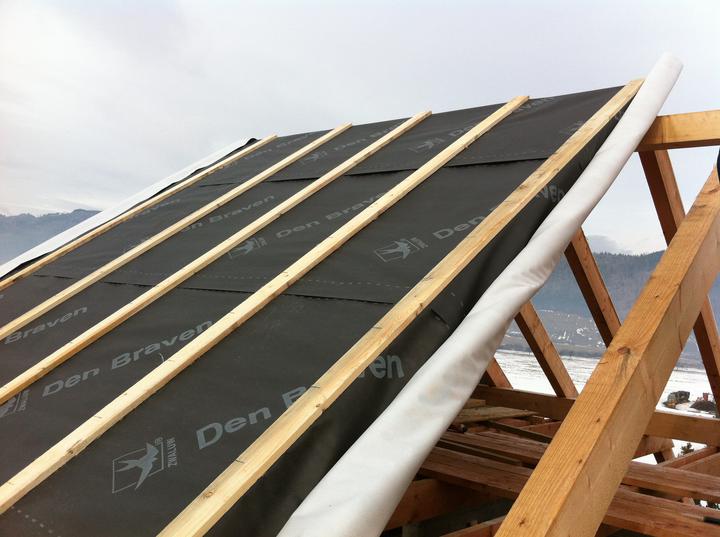

1501 Odizolovanie stresnej konstrukcie.

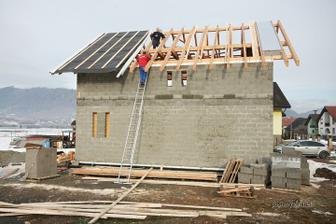

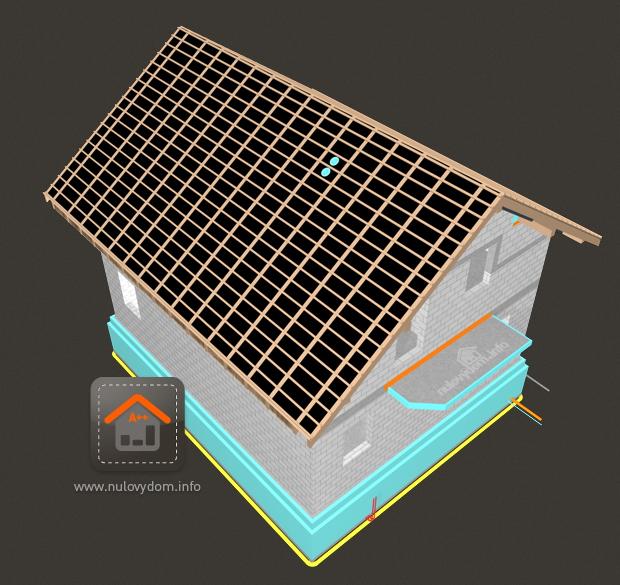

1502 Krov

1503 Izolacia stitoveho muriva medzi stresnou kritinou... STOP zime v hornych izbach...

1Rekuperacia. zn. PAUL... Skuste im povedat moje meno ci nedaju zlavu...

1Slnecna elektraren. Raz na celej streche. Vykon celej strechy 11kW.

335

414

8BRAMAC protector s posypom... Velmi dobre sa po nej chodi, nesmyka sa...

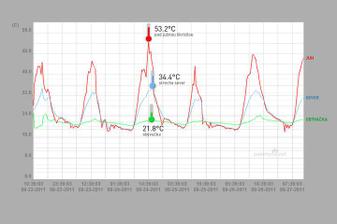

Dlho som nic nedal, tak aspon Teplota v Pasivnom-Nulovom dome bez klimatizacie, bez zaluzii. Prirodzeny zdravy v lete nazyvany ,drahocenny chladok, ... vonku su teploty cez +32C

979Dlho som nic nedal, tak aspon Teplota v Pasivnom-Nulovom dome bez klimatizacie, bez zaluzii. Prirodzeny zdravy v lete nazyvany ,drahocenny chladok, ... vonku su teploty cez +32C

303Dik za srdiecka

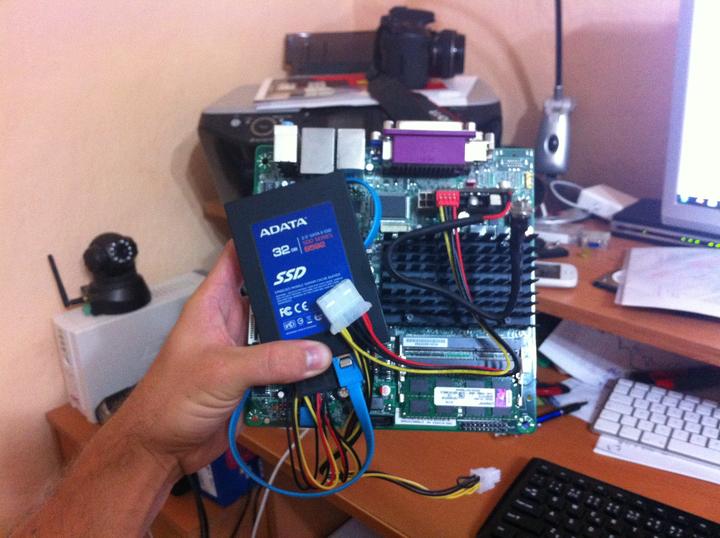

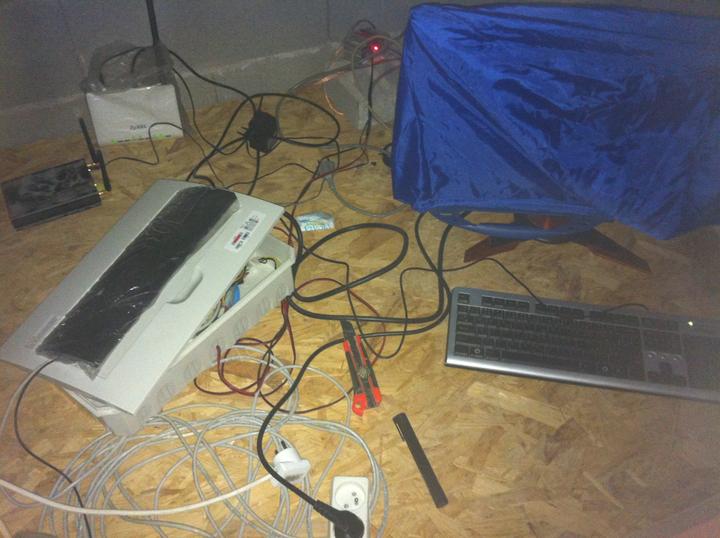

Buduci Mozog mojho domu - SERVER.. Quad Core intel atom.. Multimedialna rozvodnica = radia, hudba, video, fotky, sledovanie teplot, sledovanie solarnej energie... je to made in MiO... To nekupite takto.

144Buduci Mozog mojho domu - SERVER.. Quad Core intel atom.. Multimedialna rozvodnica = radia, hudba, video, fotky, sledovanie teplot, sledovanie solarnej energie... je to made in MiO... To nekupite takto.

51Prvy online graf zo servera. Meranie teploty Interier. http://www.pasivnydom.net/teplota/

521Moja cica :-p

3.7.2012 rekordna teplota pri Poprade + 31,6

TERASA. Vam predvediem uuuplne ze odveci salovanie.. Potrebujeme salovacie dielce o 70% menej (83ks na 1meter vyska salovania a 26 metrov dlzka-obvod) ako bezne + NOPOVA folia za €30, ziadne dreva dosky klince - ziadny TESAR... Posutup citaj nizsie:

143TERASA. Vam predvediem uuuplne ze odveci salovanie.. Potrebujeme salovacie dielce o 70% menej (83ks na 1meter vyska salovania a 26 metrov dlzka-obvod) ako bezne + NOPOVA folia za €30, ziadne dreva dosky klince - ziadny TESAR... Posutup citaj nizsie:

Pribetonovane do vodovahy...

Zasypavanie vnutra o nopovu foliu...

Rozostupy 62,5cm... Polystyren ktory sa bude lepit z vonkajsej strany ma rozmer 125cm (XPS alebo Perimeter)

2Este ukotvenie dielcov, dalsim betonom... Aby sa nepovyzvracali :-p

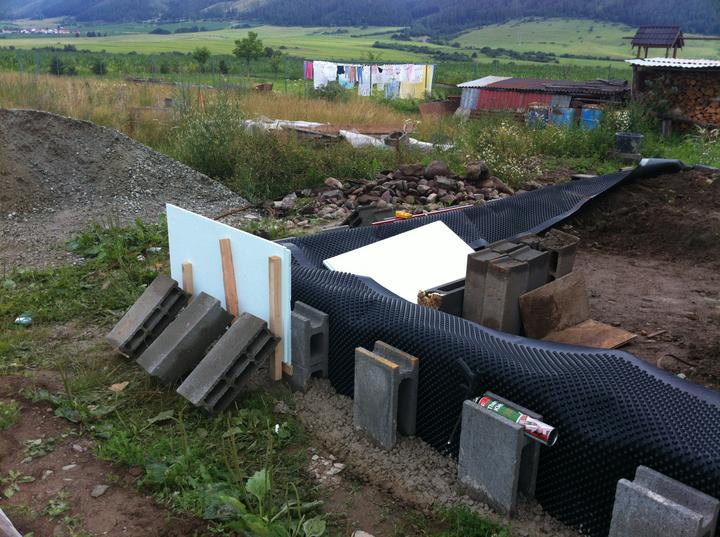

Zvonkajsej strany lepim PERIMETER polyform 3cm. Vydrzi to beton?

7Salung z PERIMETRA a zvnutornej strany NOPOVA FOLIA.. ROH

35Prve foto z cerstveho balkona...

82Toto bude robit divy v mojom dome :-p zo schodistom

4Toto bude robit divy v mojom dome :-p

1512 roxory.. Na fotke je jeden v rohu...

5Staplon a dilatacia... OSB dosku som zapustal o 4cm ponad izolaciu..

55MEDZI OKNO A IZOLACIU NEPOUZIVAJTE SILIKON, APU LISTY A potobne kratkodobo a menej elasticky funkcne hluposti? :-p

52MEDZI OKNO A IZOLACIU NEPOUZIVAJTE SILIKON, APU LISTY A potobne kratkodobo a menej elasticky funkcne hluposti? :-p

Maketa zateplovacky.. Cize neopor polystyren, ja som daval okolo okien podlahovy S100.. Na tom je lepidlo sietka a este raz lepidlo.. A expanzna paska, to napucane.. Je to eleasticky material neprepustajuci vodu pri prudkom vetre atd..

52Maketa zateplovacky.. Cize neopor polystyren, ja som daval okolo okien podlahovy S100.. Na tom je lepidlo sietka a este raz lepidlo.. A expanzna paska, to napucane.. Je to eleasticky material neprepustajuci vodu pri prudkom vetre atd..

Takto prekryvam ram okna polystyrenom, to je rez.. realny... O okno je exterierova paska paro priepustna biela a ju prekryval polystyrenom, ktorym zateplujem cely ram..

116Takto prekryvam ram okna polystyrenom, to je rez.. realny... O okno je exterierova paska paro priepustna biela a ju prekryval polystyrenom, ktorym zateplujem cely ram..

1MEDZI OKNO A IZOLACIU NEPOUZIVAJTE SILIKON, APU LISTY A potobne kratkodobo a menej elasticky funkcne hluposti? :-p

132FINAL: http://www.modrastrecha.sk/blog/mio23/album/nulovy-dom-bez-komina-som-ufo/16945305/

Strk 0,2mm je to ako piesok...

61Zateplenie zasobnika dazdovej vody...

4Cize jemny strk 0,2mm az prach... Na to pojde dlazba...

5Napojenie odkvapovej rury do zberneho systemu dazdovej vody... Nepouzil som tie filtracne kanaliky! ...

Polystyren medzi terasou a DOMOM... Nikdy neprepajajte BETON terasy s DOMOM! Bezne to projektant nema problem nakreslit, ale je to velka chyba a oprava vas vyde draho... A to iste plati aj o vstupnom schodisti!

81Polystyren medzi terasou a DOMOM... Nikdy neprepajajte BETON terasy s DOMOM! Bezne to projektant nema problem nakreslit, ale je to velka chyba a oprava vas vyde draho... A to iste plati aj o vstupnom schodisti!

133Polystyren medzi terasou a DOMOM... Nikdy neprepajajte BETON terasy s DOMOM! Bezne to projektant nema problem nakreslit, ale je to velka chyba a oprava vas vyde draho... A to iste plati aj o vstupnom schodisti!

2Nektovil som, pouzivam PU lepidlo.

Poklad

6Poklad objaveny... Odtial pojde rura do zbernej nadrze.. Tomu sa hovori ze co mozes urobit hned teda pri robeni zakladov, uz vtedy pokladte vonkajsie rury.. Teras som to len vykopal ako poklad..

3Prevrtanie zasobnika na vodu... vstupny ventil na vodu.. Tu bude napojena vodovodna rura 32mm..

4JEEEEJ Lidl vrtaciky.. Super :-D Vsimnite si hrubku steny.. Made in AQUATEC.sk Hruby fajny plast.

1Moj vytvor, som stravil riadnu dobu vo vodoinstalaterovi kym ma napadlo ze ako urobit vodotesnu priechodku do sachty..

Z vnutornej strany sachty..

Z vonkajsej strany nadoby.. Tu pojde vodovodne potrubie 32mm..

A toto je vlastne final, medzi mosadznym kolienkom a umelou redukciou je stena nadoby...

Jeej dierky :-p A moja rukovet..

Velkost 1 na 32mm a 3/4 na 25mm

1A to som ja s kyblom. Kydam kaky.. :-D

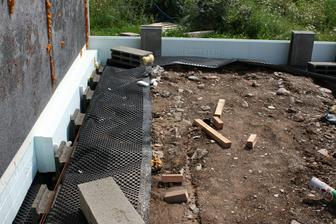

1Cigansky salung ala MiO... Nopovka, forsta a troska pridrzat = dost vela penazi usetrenych...

3cm perimetrovy polystyren od polyform.sk = vydrzalo to tlak betonu

2Cca ukazka ako bude zaklad terasy od domu predeleny..

Dnesne novostavby. Prikladna schema kurenia. Tento dom ako vidite ma kurenie na tuhe palivo + plyn. Jednoducho ovladatelne packami a peknymi gombikmi. Vhodne pre zeny. Ale da sa zit aj bez toho... Staci postavit Pasivny DOM. A+

22Dnesne novostavby. Prikladna schema kurenia. Tento dom ako vidite ma kurenie na tuhe palivo + plyn. Jednoducho ovladatelne packami a peknymi gombikmi. Vhodne pre zeny. Ale da sa zit aj bez toho... Staci postavit Pasivny DOM. A+

101

Redukcia ala mio

41Buduca skalka na zahradke...

131SUPRA

11. den

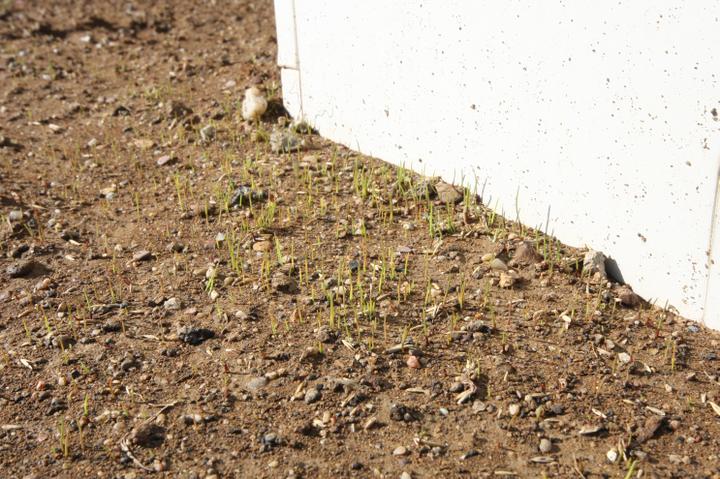

2Travicka. 9. den od posiatia...

11. den

15117. den

1NAJLEPSIA PUR PENA je DOW!

Mi OOO... ja na kratko...

131INSTA STIK DOW... najlepsia!

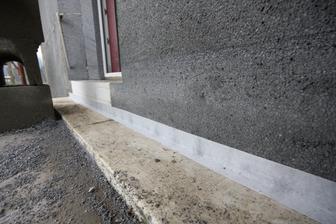

1Sokel dolepovanie perimetra... + 12cm

82JUZNA FASADA. sokel dolepovanie perimetra... + 12cm

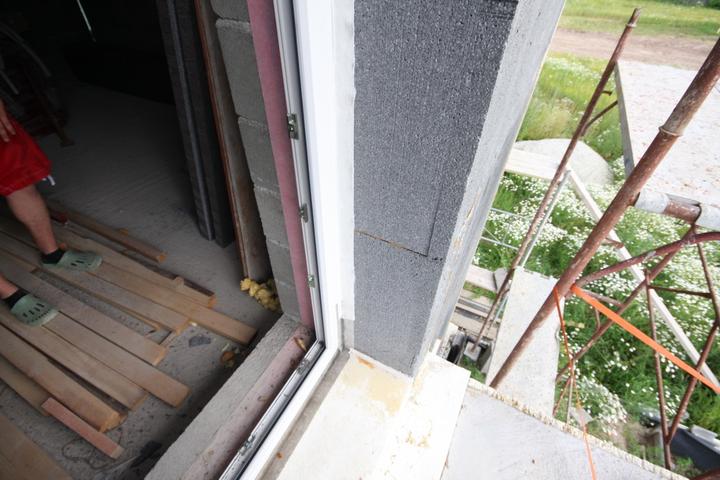

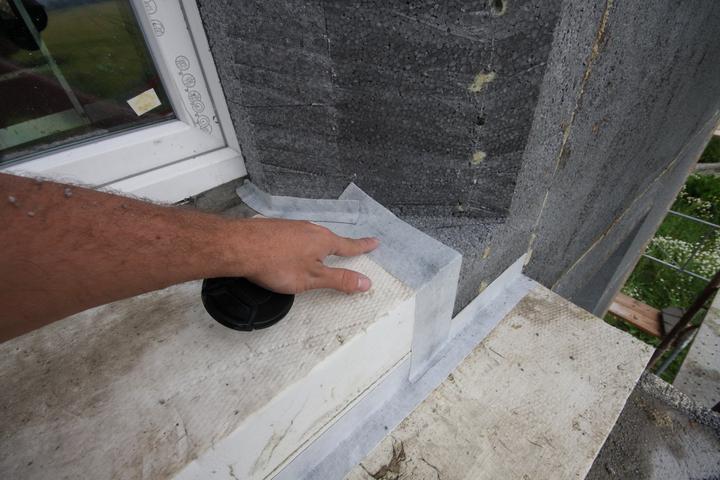

Lekcia ako sa spravne zaisti prah okolo balkonovy dveri proti zatekaniu. Mnohi ani len netusia, ze pod balkonove dvere im zateka voda. Pri silnom vetre a dazdi to nie je nic vynimocne!

13Lekcia ako sa spravne zaisti prah okolo balkonovy dveri proti zatekaniu. Mnohi ani len netusia, ze pod balkonove dvere im zateka voda. Pri silnom vetre a dazdi to nie je nic vynimocne!

Odmeriame si cca 30cm odkial zacneme lepit FLIESFLEX tesniaca páska = elastickou butylkaučukovou lepiacou vrstvou... Paska je chlpata na povrchu vonkajsom, da sa omietat...

1Odmeriame si cca 30cm odkial zacneme lepit FLIESFLEX tesniaca páska = elastickou butylkaučukovou lepiacou vrstvou... Paska je chlpata na povrchu vonkajsom, da sa omietat...

Odmeriame si cca 30cm odkial zacneme lepit FLIESFLEX tesniaca páska = elastickou butylkaučukovou lepiacou vrstvou... Paska je chlpata, na vonkajsom povrchu sa da omietat...

11Odmeriame si cca 30cm odkial zacneme lepit FLIESFLEX tesniaca páska = elastickou butylkaučukovou lepiacou vrstvou... Paska je chlpata, na vonkajsom povrchu sa da omietat...

Tuto cas nemusite, ale ja mam rad ak su veci istene.. Skaru medzi EPS alebo pod dvermi medzi XPS a secky ostatne rohove skary vyplne PU hybrid tmelom.. Polyuretanove tmely su umna nieco genialne, po vyschnuti sa to tvari ako GUMA... Silikon je nic.

13Tuto cas nemusite, ale ja mam rad ak su veci istene.. Skaru medzi EPS alebo pod dvermi medzi XPS a secky ostatne rohove skary vyplne PU hybrid tmelom.. Polyuretanove tmely su umna nieco genialne, po vyschnuti sa to tvari ako GUMA... Silikon je nic.

WINFLEX TFS 600ml

Butylkaucukovu pasku si prehnete na polovicku... a najskor lepime o ram... Tato paska od izotes.sk je super v tom ze ochranny papierik z druhej strany je rozrezany na dva.. Cize odlepim jeden papierik a paska sa nalepuje len o ram...

1Butylkaucukovu pasku si prehnete na polovicku... a najskor lepime o ram... Tato paska od izotes.sk je super v tom ze ochranny papierik z druhej strany je rozrezany na dva.. Cize odlepim jeden papierik a paska sa nalepuje len o ram...

22Prilepena najskor o ram... Druha polovica pasky ma na sebe ochranny papierik, to sa lepi nakoniec...

1Rostek... tu to chce cvik, ak sa vam nepodari rostek na prvy sup, tak je po paske ;-) lebo ak sa nalepi uz nejde dole... neskutocne dobra lepivost...

Rostek... tu to chce cvik, ak sa vam nepodari rostek na prvy sup, tak je po paske ;-) lebo ak sa nalepi uz nejde dole... neskutocne dobra lepivost...

1PU tmelom WINFLEX TFS som este potiahol skaru medzi Polystyrenom sedym a bielym...

91Preto to lepim do takej vysky, ak by prsalo alebo aby som sa trosku viac vyhol padajucej vode...

Exterierova paropriepustna paska...

PU hybrit lepidlo

42Izotes pasky

Vyrezanie odvodnovacich kanalikov...

111Voda vytiekla...

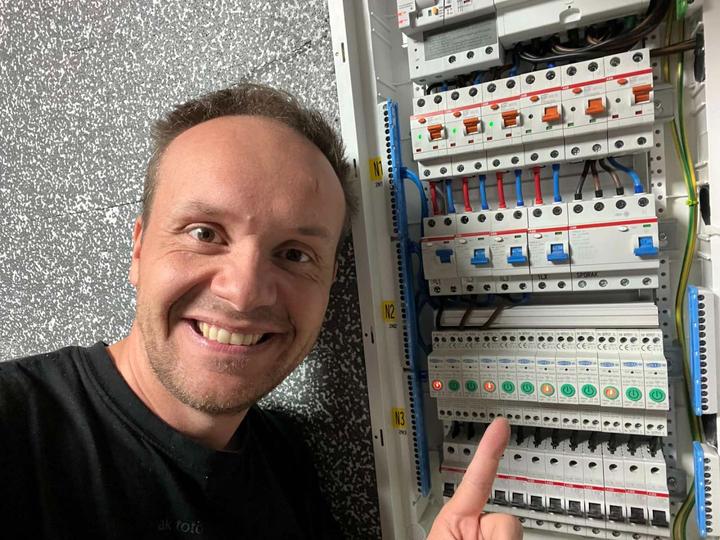

autor fotky: @janvirostko / KONECNE SOM NASTARTOVAL S POMOCOU INYCH SVOJ HYPER MODERNY KOTOL / TENTO VYKON JE POROVNATELNY CCA S 10timi SUCASTNYMI NOVOSTAVBAMI

2226Autor fotky: @janvirostko / KONECNE SOM NASTARTOVAL S POMOCOU INYCH SVOJ HYPER MODERNY KOTOL / TENTO VYKON JE POROVNATELNY CCA S 10timi SUCASTNYMI NOVOSTAVBAMI

11. odrezeme ruru kolko treba

2. vysmyrglikujeme zvonku

3. vysmyrglikujeme hlavne zvnutra

4. skuska spravnosti

415. biela vazelina dobre maze otvor. Lepsie sa nasuva.

6. prvy vzdych. Pasla ako original.

7. a zase von a potom dnu atd..

8. hop zabudla sa vazelinka a ja ze co to islo tak tazko...

9. sup a je secko zasunute dnu a uz to tak zostale dnu ;-) Vydych nadych.. Este pokracujeme...

173Opla toto je moj novy kamos, kamos mojho kamosa, ktory ma tiez takehoto kamosa... klik nizsie...

4210. PU hybrid tmel izotes.sk . Tuto latku, teda gelik, ci tmelik zboznujem, to je zazrak na palec... Prisiel na pomoc ASISTENT... Dnes moc hundral...

111. hmm hmm to je pocit z rozotierania... To som tmelil pre istotu este ako poistka, po vyschnuti z toho je kvazi guma...

312. hmmm ten pocit prajem kazdemu. To je lepsie ako nivea... Normalne si tym ponatierat tvar... :-D

13. este stale hmmkame...

14. aa uz to prichadza, je tu zaaaver...

2215. kamos zdravi kamos... Nizsie kliknite...

7116. jej ake vyhladkane do hladka ;-)

61Zaber z dialky... tu vnika tekutina popod zem a ide do zbernej nadrze s objemom 5000L... Dalsie foto bude zaber na odkvapovu ruru pod strechou...

Zasobnik na vodu 5000L... Viem zozhnat... POZORNE SA POZERAJTE, STALE SA DIIVAJTE NA PRIKLOP A POCAS TOHO KLIKNITE NA DALSIE FOTO, DIIIVAJTE SA a UZ KLIK!

7Zasobnik na vodu 5000L... Viem zozhnat... POZORNE SA POZERAJTE, STALE SA DIIVAJTE NA PRIKLOP A POCAS TOHO KLIKNITE NA DALSIE FOTO, DIIIVAJTE SA a UZ KLIK!

HUU!

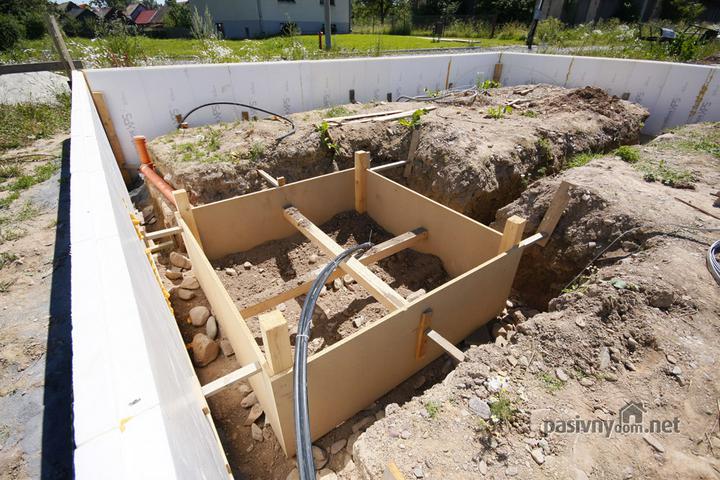

Nie som tesar... Ale dal som sa aj na to... Toto je schodiste, ktore ma v sebe ulozny priestor.. Steny schodista su hrube 15cm... Tu sa prilepil polystyren s kotrym sa to zalialo. Sede eps potom vytiahnem a mam dvierka pod schody...

44Hellou KITY bez sluchadla..

Napichol som este 10cm XPS o ktory sa lial beton a + aj na neho zvrchu isiel beton.. VO finale vidiet len ten 4cm XPS biele z ktoreho trcia nerezove tyce...

11Napichol som este 10cm XPS o ktory sa lial beton a + aj na neho zvrchu isiel beton.. VO finale vidiet len ten 4cm XPS biele z ktoreho trcia nerezove tyce...

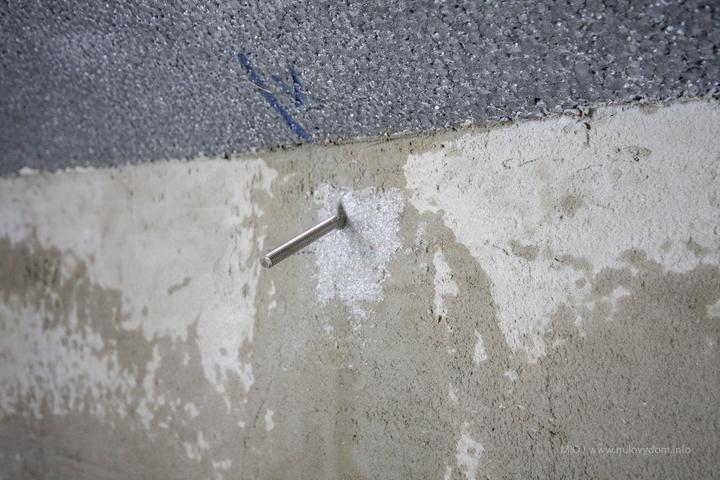

3XPS je napychnute... trcia nerezove tyce na ktore som este dal karisiet zvysnu.. Z tyciek isla sikmo dole ako je ta doska..

Vlozil som EPS sede. tu budu dvierka pod schodiste... Ulozna plocha...

81Tu je lepsi zaber nie na tu hadicku ale na to XPS v zadu s tycami...

1Prsalo.. Nie moc dobre sa robilo, ale slnecna elektraren stihala v pohode, miesacka isla bez prestavky...

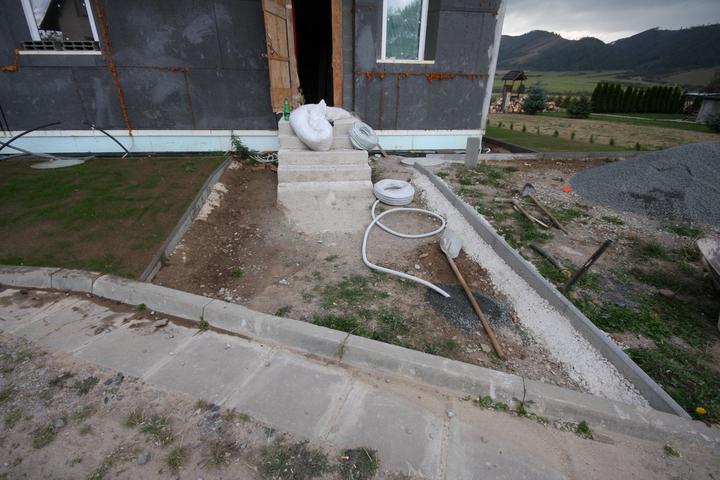

24Schody pripravene, dvierka vidiet.. rurka trci...

168Moj furicok...

142Vzadu je moje veterne turbinka... Taka opustena, nepohladkana fujacikom...

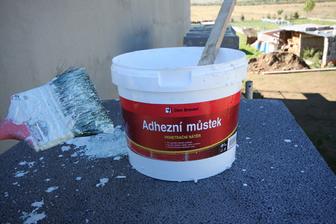

Pre zpevnenie kritickych podkladov... Vytvori vyborne lepivu vrstvu aj na hladke, aj lakovane povrchy... Umakrat, kachlicky, osb dosky atd atd... JE TO AKO SMIRGEL PO STVRDNUTI...

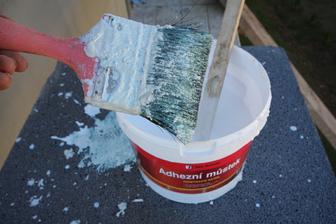

8Pre zpevnenie kritickych podkladov... Vytvori vyborne lepivu vrstvu aj na hladke, aj lakovane povrchy... Umakrat, kachlicky, osb dosky atd atd... JE TO AKO SMIRGEL PO STVRDNUTI...

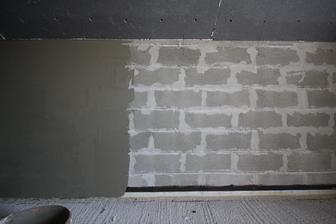

piesocek lepidlo... na hladke, lakovane a ine podobne materiali.. Po zaschnuti vznikne akoby smirgel... Velmi drsne a pevne. Posriabe aj do krvi. Je to ako prva vrsva na OSB dosky, potom lepidlo sietka...

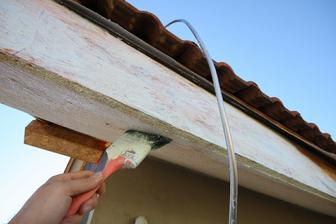

2Piesocek lepidlo... na hladke, lakovane a ine podobne materiali.. Po zaschnuti vznikne akoby smirgel... Velmi drsne a pevne. Posriabe aj do krvi. Je to ako prva vrsva na OSB dosky, potom lepidlo sietka...

72Piesocek lepidlo... na hladke, lakovane a ine podobne materiali.. Po zaschnuti vznikne akoby smirgel... Velmi drsne a pevne. Posriabe aj do krvi. Je to ako prva vrsva na OSB dosky, potom lepidlo sietka...

151Lepidlo KEMA 225 tusim... s polymerovou mikroarmaturov...

121Plan prace na zimu... Sablona. Zateplovanie podkrovia.

1Plan prace na zimu... Sablona.

2Plan prace na zimu... Sablona. Zateplenie podkrovia. Celkova izolacia strechy 18 + 40 + 8

1Sablona. Zateplenie podkrovia. Celkova izolacia strechy 18 + 40 + 8

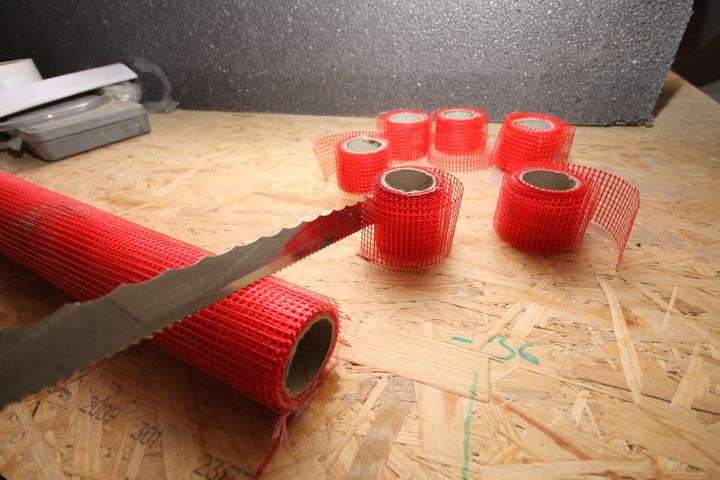

1Tymto sietkujem. moj samostatny den sa zacina. nachystal som si kyblik, miesadlo a kemu 225.

2Polku staplonu uz mam za sebou... druha polovica mi uz isla rychlejsie.. zaciatky...

1A takto to dopadne ked setci nemaju cas a musim si to robit sam.

2Plastovy odkvap.. prvy hak a snurka do spadu.. cca 3mm na 1meter

61Skuska ci sedia.. ten hacik neni zacvaknuty v tom obluciku.. v dalsej fotke to je uz final..

12Finito.... To som zmakol sam bez pomoci za cca pol dna...

Vnutro mam zadrbane od purpeny, nebo cas sa tam ponorit a ocitstit... ale sledujte, dnesny dáŽĎ, jedna polka strechy dnes dala 1000 litrov vody.. asi som prisiel na to ze 5000litrova nadrz je malo ;-)

16Vnutro mam zadrbane od purpeny, nebo cas sa tam ponorit a ocitstit... ale sledujte, dnesny dáŽĎ, jedna polka strechy dnes dala 1000 litrov vody.. asi som prisiel na to ze 5000litrova nadrz je malo ;-)

292Citaj nizsie klikom na linku

103

4Toto je pre KVADER komunisticky... tych 40cm je zly popis v obrazku.. nevsimajte si.. tu je nasymulovany 8cm polystyren...

YTONFIX + POLYSTYREN = kde sa pretina cervena a modra, tam by malo byt teoreticky +9 celzia pri interiery +22 celzia

2YTONFIX + POLYSTYREN = kde sa pretina cervena a modra, tam by malo byt teoreticky +9 celzia pri interiery +22 celzia

236Nejde teraz u mna o farby, presny typ nabytku atd... To je cca hruba predstava mojho vnutorneho rozpolozenia ci rozlozenia? Je to spodne podlazie.

1Richardova dalsia praca...

3To je asi triangel cierna voda, si nepamatam, viac toho bolo a richard je pre mna naj na slovensku v tomto... komplet cele urobil richard sam..

6Richardova dalsia praca...

11Richardova dalsia praca...

Dal som do kriza laty aby sa protilahle strany medzi sebou spevnili...

Latky 10cm sirka, 1,5cm hrubka... medzi latkami je 50cm spara...

24220cm eps klasicky fasadny uplne staci... nebude tam velka zataz.. je to super ;-)

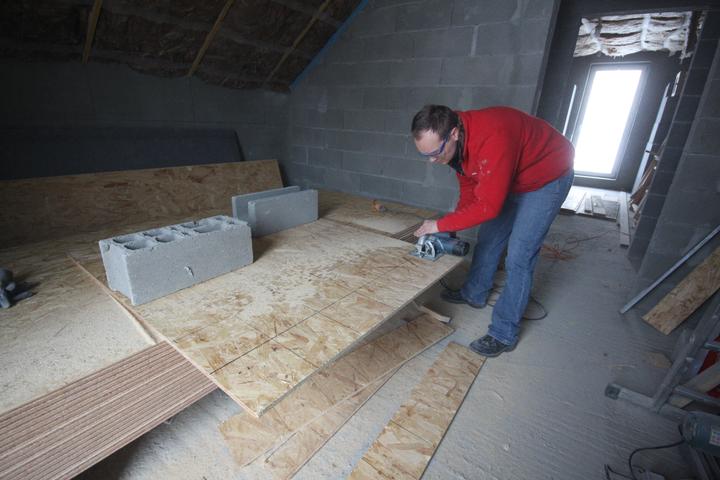

42OSB podlaha, ako pochodzna cast... len polozena ako plavajuca...

2Zlozenie podlahy na povale

12A momentalne mam dalsiu uvahu a plan do buducna. Mat takyto travnik kazdu jar...

102A momentalne mam dalsiu uvahu a plan do buducna. Mat takyto travnik kazdu jar...

23Snazim sa stale ist cestou inou. Taketo nieco by som chcel vypestovat. Uz mam doma semena.

353Snazim sa stale ist cestou inou. Taketo nieco by som chcel vypestovat. Uz mam doma semena.

85Pekne to budem mat za domom.

482Vypocet v PHPP. Velmi dolezite pred stavbou. Vela pomoze.

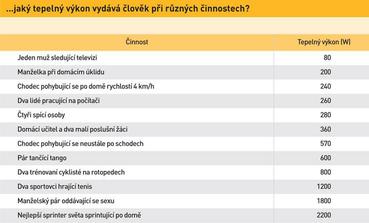

Slovo heizwärmelast z nemciny do prekladu znamena - vykurovací výkon = 995W . Je to ale matematicke, realitu presne porovnam a dam vediet. Vypocet sa robil pedantne.

6Slovo heizwärmelast z nemciny do prekladu znamena - vykurovací výkon = 995W . Je to ale matematicke, realitu presne porovnam a dam vediet. Vypocet sa robil pedantne.

2610TOP clovek pre vystavbu Pasivnych Domov. majitel firmy Createrra, skolitel, prvy clovek pre mna, ktory vyslovil slovo pasivny dom na STV1...

161BAUMAX 1m2 za cca 6,65eur... Akcia do 03.05.2013! neni o com...

CAPAROL asi... Uvidim aku mi ponuknu cenu ;-) Inac ak zozeniete lacnejsiu omietku o cca 10eur na kybli, to je na celom dome 200eur.. Zbytocne mozno sa nezaoberajte ze konkurencia je lacnejsia atd.. To je mala uspora..

10CAPAROL asi... Uvidim aku mi ponuknu cenu ;-) Inac ak zozeniete lacnejsiu omietku o cca 10eur na kybli, to je na celom dome 200eur.. Zbytocne mozno sa nezaoberajte ze konkurencia je lacnejsia atd.. To je mala uspora..

121

1Geotextilia, aby burina neprerastala...

Tu sa to precvakne, nahodi sa svorka a mame revizny otvor pre blesko a zvody

41Uz len precvaknut a dorobit skusobnu svorku... Bleskozvod mam ale hlinikovy, je to ovela lepsie na ohybanie, prestrihnutie atd...

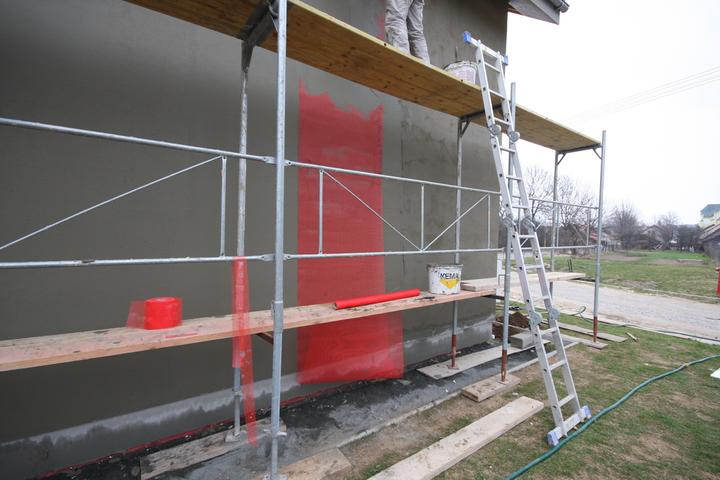

Druha vrstva lepidlo a sietka... juzna strana domu.

Slnecna elektraren... kablovacky...

Zateplenie podkrovia... EPS 40cm lepene o krokvy... Neskor budu fotos ako bude rovena konstrukcia bez toho aby sli konzoly cez EPS... Znizenie tepelnych mostov...

4Zateplenie podkrovia... EPS 40cm lepene o krokvy... Neskor budu fotos ako bude rovena konstrukcia bez toho aby sli konzoly cez EPS... Znizenie tepelnych mostov...

1Zateplenie podkrovia... EPS 40cm lepene o krokvy... Neskor budu fotos ako bude rovena konstrukcia bez toho aby sli konzoly cez EPS... Znizenie tepelnych mostov...

Sietka z predu ukoncena... Staplon natrety penetrakom.. Coskoro sa dava omietka silikonova 1.5 ...

Paskovanie ramu o eps.. Spodna paska je butyl flisova vodotesna.. SUPER VEC! Budem snou vela pracovat, a bude snou este vela fotos aj z interieru...

Paro priepustna paska izotes a expanzna paska ten cierny pasice o ktory sa pritlaci ramovy polystyren.. Aby v buducnosti nedokazala zatiect voda medzi EPS a RAM!!!

2Paro priepustna paska izotes a expanzna paska ten cierny pasice o ktory sa pritlaci ramovy polystyren.. Aby v buducnosti nedokazala zatiect voda medzi EPS a RAM!!!

Polyuretanove lepidlo izotes... Ta biela husenicka.. S tym lepidlom lepim aj vodarenske veci...

A toto je ramove EPS... Okolo okien lepim EPS ktorym zakryjem cele ramy okien co mi urobi dalsiu usporu energii...

1Purpena ThermoKleber... Polyuretanove lepidlo na Polystyren...

Pritlacenie EPS...

2Rezacka na EPS...

3Orezavanie ostenia okien do uhlov... styl 2

Orezavanie ostenia okien do uhlov... styl 2

Kde sa prepajaju 2 rozne polystyreny v dolnej casti, tak to miesto treba radsej prelapit, aby neskor do toho nesla voda...

2Kde sa prepajaju 2 rozne polystyreny v dolnej casti, tak to miesto treba radsej prelapit, aby neskor do toho nesla voda...

Kde sa prepajaju 2 rozne polystyreny v dolnej casti, tak to miesto treba radsej prelapit, aby neskor do toho nesla voda...

2Kde sa prepajaju 2 rozne polystyreny v dolnej casti, tak to miesto treba radsej prelapit, aby neskor do toho nesla voda...

Kde sa prepajaju 2 rozne polystyreny v dolnej casti, tak to miesto treba radsej prelapit, aby neskor do toho nesla voda...

3Prelepenie spar aby nezatekalo medzi polystyreny... Tu bude Prah.

Clup clup, tadial ide kvapocka...

11Clup clup, tadial ide kvapocka...

Clup clup, tadial ide kvapocka...

Kde sa prepajaju 2 rozne polystyreny v dolnej casti, tak to miesto treba radsej prelapit, aby neskor do toho nesla voda...

6Kde sa prepajaju 2 rozne polystyreny v dolnej casti, tak to miesto treba radsej prelapit, aby neskor do toho nesla voda...

818PS: ZIJEM. SOM OKA :-)

Omietka silikonova caparol MEIS 15 1,5zrno... Cena 25kg vedro - 42eur... Na tuto stenu mi islo 3,5 vedier. Juzna stena 50m2 - teplota fasadny rapidne klesla... cena 0917 355 041

174Omietka silikonova caparol MEIS 15 1,5zrno... Cena 25kg vedro - 42eur... Na tuto stenu mi islo 3,5 vedier. Juzna stena 50m2 - teplota fasadny rapidne klesla... cena 0917 355 041

Omietka silikonova caparol MEIS 15 1,5zrno... Cena 25kg vedro - od 37eur do 42... Na tuto stenu mi islo 3,5 vedier. Juzna stena 50m2 - teplota fasadny rapidne klesla...

55Omietka silikonova caparol MEIS 15 1,5zrno... Cena 25kg vedro - od 37eur do 42... Na tuto stenu mi islo 3,5 vedier. Juzna stena 50m2 - teplota fasadny rapidne klesla...

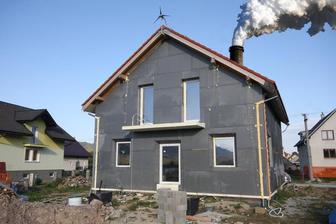

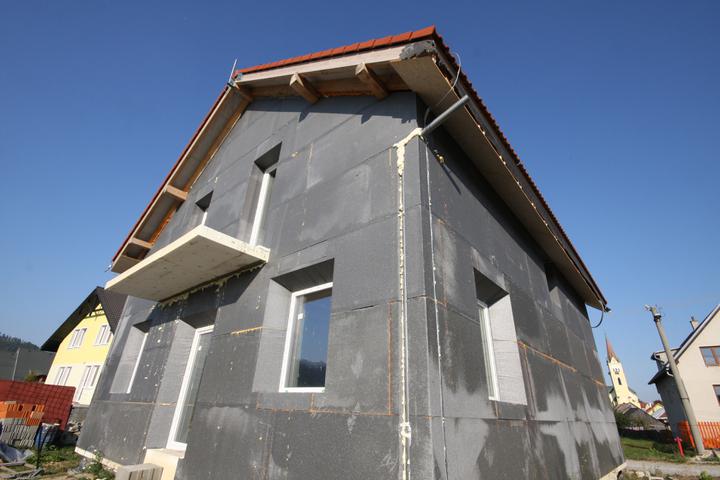

12CLOVEK BY NEPOVEDAL ZE na dome JE 40cm hruby POLYSYTREN ciii? ;-)

712Caparol omietka za SUUUPER cenu ;-) Silikonova 1,5zrno

34Caparol omietka za SUUUPER cenu ;-) Silikonova 1,5zrno

54Caparol omietka za SUUUPER cenu ;-) Silikonova 1,5zrno

52CLOVEK BY NEPOVEDAL ZE 40,5 cm POLYSYTREN ciii? ;-)

149Silikonova omietka 1,5 CAPAROL Moos 15, cena 41e na 12m2

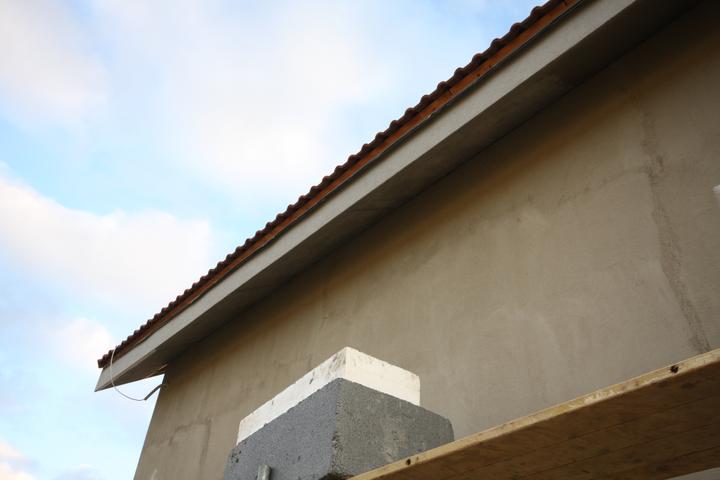

63Fasadna omietka az po SKLO!

75Detail omiety okolo okien.. Okna su komplet izolovane v polystyrene az po sklo!

Detail fasadnej omietky... Omietka ide az po gumicku na skle... Na gumicky sa lepila ochranna paska.. Naniesol sa penetrak aj na ram okna a na to fasadna omietka... Potom do 5min sa paska strhla dole...

206Detail fasadnej omietky... Omietka ide az po gumicku na skle... Na gumicky sa lepila ochranna paska.. Naniesol sa penetrak aj na ram okna a na to fasadna omietka... Potom do 5min sa paska strhla dole...

1Zavistlive Jazyky!

Polystyren pod strechou je zatial lepeny PU lepidlom (pur pena na EPS) o krokvy...

240cm EPS Neoform

4Izolacie strechy spolu 18+40+8 = 66cm ... Inac pod takou strechou nie je len TEPLO ale aj TICHO!

1Izolacie strechy spolu 18+40+8 = 66cm ... Inac pod takou strechou nie je len TEPLO ale aj TICHO!

Takto pojde konstrukcia pre plafon... Plafon bude OSB... Na to omietky atd.. Konstrukcia bude bez akeho kolvek tepelneho vodica cez polystyren sedy... uchyt bude v mude dole a hore v krokve.. Nieco ako PANT ktory isti aj POLYSYTREN!

1Takto pojde konstrukcia pre plafon... Plafon bude OSB... Na to omietky atd.. Konstrukcia bude bez akeho kolvek tepelneho vodica cez polystyren sedy... uchyt bude v mude dole a hore v krokve.. Nieco ako PANT ktory isti aj POLYSYTREN!

3Takto pojde konstrukcia pre plafon... Plafon bude OSB... Na to omietky atd.. Konstrukcia bude bez akeho kolvek tepelneho vodica cez polystyren sedy... uchyt bude v mude dole a hore v krokve.. Nieco ako PANT ktory isti aj POLYSYTREN!

Priechodka pre vzduchotesnost ponad murivo... Dalsi genialny napad mojich napadov... To sa domuruje po OSB a potom o tu OSB sa budu nadpajat vzduchotesnosti ostatnych izieb... Vznikne mi tak suvisla neprerusena vzduchotesnot ponad secky priecky. 70m2

82Priechodka pre vzduchotesnost ponad murivo... Dalsi genialny napad mojich napadov... To sa domuruje po OSB a potom o tu OSB sa budu nadpajat vzduchotesnosti ostatnych izieb... Vznikne mi tak suvisla neprerusena vzduchotesnot ponad secky priecky. 70m2

Priechodka pre vzduchotesnost ponad murivo... Dalsi genialny napad mojich napadov...

21Tmelenie drazok.

31Tmelenie drazok. Vsimnite si uchytne klinceky, cervenou fixkou.. tie davajte co najviac ku kraju OSB dosky.. neskor sa dozviete pointu.

Rozmazanie prebytku prstom...

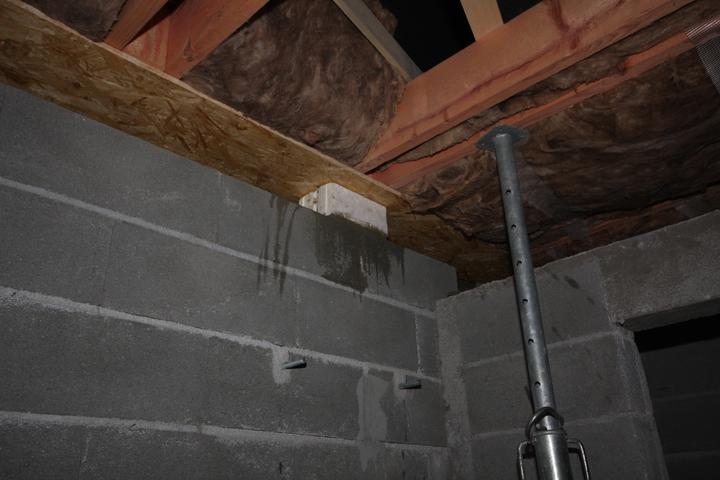

Nadvihnutie strechy o 4cm a podlozenie opornej tvarnice pod ,,KONA strechy,, Tvarnicu som pouzil NOVOMUR.

2Tu je vidiet KONA... ktory podopiera strechu a prenasa cast vahy do nosneho muriva v izbe... Od bielej tvarnice hore vidiet kusok KONA...

122AKO MERIEM TEPLOTU V DOME NA DIALKU? Cez takyto mini PC pocitacik made in MiO. http://www.pasivnydom.net/teplota/

1Prva instalacia systemu merania teplot v dome...

2Elektro bordel u mna na stole...

1Uz funkcne!!! quad core!

2Mozem spratat bordel.. system dokoneny.

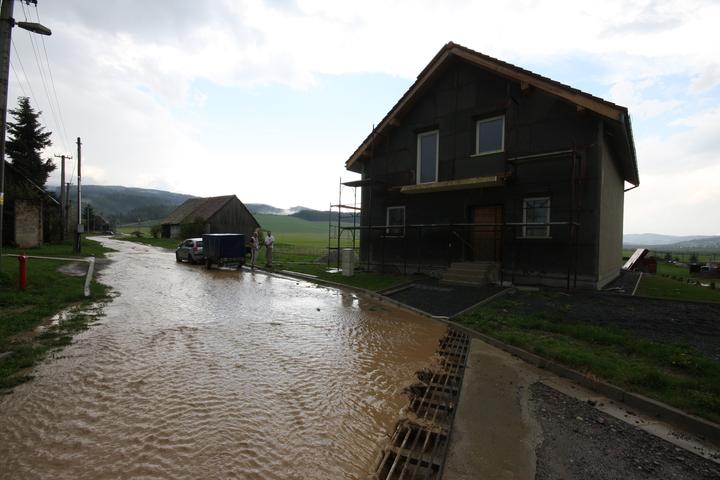

72To ze nebyvate pri rieke, nieje garanciou, ze vas nevytopi :-) Aj pre toto som zdvihol dom 70cm nad uroven terenu, mozem pokojne spavat cely zivot..

5Elektraren

132Kludne sa pytajte :-)

Na lavo generator, to cierne hore je regulator, to dole na pravo baterie :-) V strede hlavny vypinac.

6REGULATOR NABIJANIA

2Vetracie rurky... aby sa mi nehromadily vypary z kyseliny, z baterii

Priprava muriva obvodoveho na vzduchotesnenie :)

Nevysavajte, ale kompresorom vyfukajte prach...

Penetrasie pre butylovu flies pasku

33Vyborna vec pod izotes butylove flisove pasky

SECKY ROHY, KUTY sa napenetruju!

12SECKY ROHY, KUTY sa napenetruju a prelepia butylovou paskou.. Nestaci iba prejst lepidlom alebo OMIETKOU! pretoze ta casom tak ci tak praskne v rohoch a kutoch a tadial bude unik vzduchu!

1SECKY ROHY, KUTY sa napenetruju!

11Drzi to ako svina http://www.izotes.sk/stavebne_pasky/utesnenie_voda/fliesflex

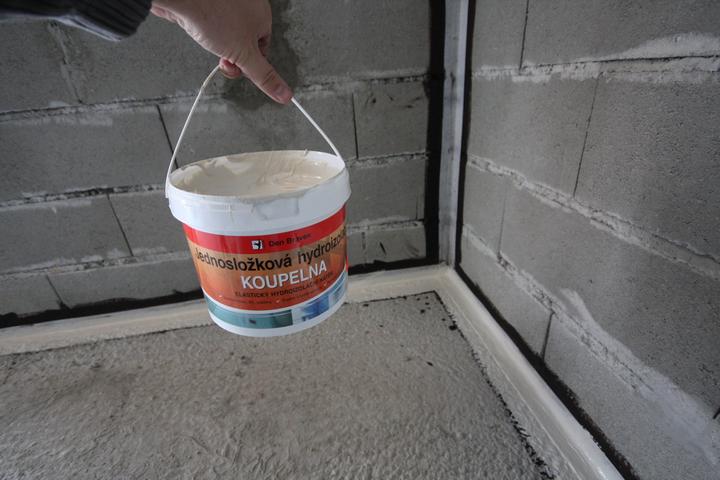

43Hydroizolacia kupelnova? ano to je super chemikalia :) Po stuhnuti je to ako guma.. Vyborne previazala patu muriva z podlahou! Ziaden unik vzduchu ;-)

Mňam!

Mňam mňam.

Toto sa moc nerobi, ale hmm detailista som a zase som dal latku vyssie.. Vzduchotesnim aj ostenia! Takto budem mat celistvy vzduchotesny plast od ramu okien, cez osenie, po kuty a rohy v celom dome.. Jeden pekny IGELIT!

Drzi to ako svina

1Detail roh

Steny som sice odprasnil, ale nie je to ideal a tak som este napenetroval pre istotu... POZOR ZA TYMTO OBRAZOK NIE JE PENETRAK ale KONCENTRAT.

nanasanie prvej vrstvy na napenetrovane murivo.. klasicke lepidlo KEMA 225 z polymer armaturou + KONCENTRAT penetraku... jedno vedro + 1liter koncentratu.

261Nanasanie prvej vrstvy na napenetrovane murivo.. klasicke lepidlo KEMA 225 z polymer armaturou + KONCENTRAT penetraku... jedno vedro + 1liter koncentratu.

nanasanie prvej vrstvy na napenetrovane murivo.. klasicke lepidlo KEMA + KONCENTRAT penetraku... jedno vedro + 1liter koncentratu.... STENA JE NAINMPREGNOVANA PENETRAKOM. Menej saje.

6Nanasanie prvej vrstvy na napenetrovane murivo.. klasicke lepidlo KEMA + KONCENTRAT penetraku... jedno vedro + 1liter koncentratu.... STENA JE NAINMPREGNOVANA PENETRAKOM. Menej saje.

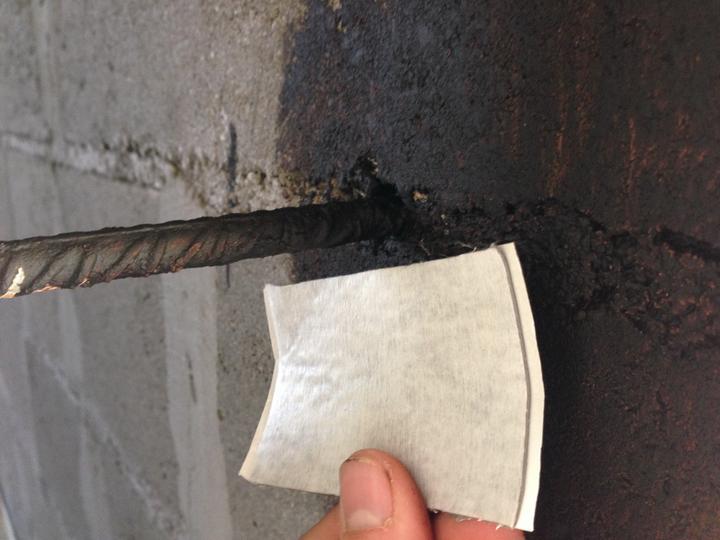

Roxorove kotvy, ktore vytrcaju z obvodoveho muriva a drzia prieckove, tu je nebezpecie uniku vzduchu!

Butyl fliesova paska od izotesu.. FAKT je super! Sledujte dalej co dokaze...

Http://www.izotes.sk/stavebne_pasky/utesnenie_voda/fliesflex

6Medzi prieckou a obvodovym murom su tie roxorove konzoly...

Pripravujem pokus vzduchotenosti materialov, ktore nanasam na obvodove murivo. Rozne kombinacie a nakoniec overenie mojej receptury, ci sa oplati. Nizsie linka.

51Pripravujem pokus vzduchotenosti materialov, ktore nanasam na obvodove murivo. Rozne kombinacie a nakoniec overenie mojej receptury, ci sa oplati. Nizsie linka.

Tak ako som zacal stavat dom, tak stale ma bavi kazdy detailik urobit na vybornu. Aj rohy a kuty okolo okien som osetril voci mikro trhlinkam kadial by casom mohol unikat vzduch z domu a zhorsit jeho vykon.

71Tak ako som zacal stavat dom, tak stale ma bavi kazdy detailik urobit na vybornu. Aj rohy a kuty okolo okien som osetril voci mikro trhlinkam kadial by casom mohol unikat vzduch z domu a zhorsit jeho vykon.

Vyhlad z kupelne... Nanasanie prvej vrstvy lepidla na obvodove murivo ktore je napenetrovane a predsparovane...

Tato 10cm skrara mi plni 2 funkcie: 1. obvodove murivo je oddelene od priecok, minimalizujem unik tepla / 2. obvodove murivo takto ma samostatnu vzduchotesnu vsrtvu bez negativneho ovplyvnovania nie vzduchotesnych priecok

Roxor ktory sluzi ako kotvenie priecky a rozpinanie obvodoveho muriva... Ukazka ako som zavzduchotesnil, do buducna zabranil uniku vzduchu pri spraskani vzduchotesnej vrstvy okolo kotiev...

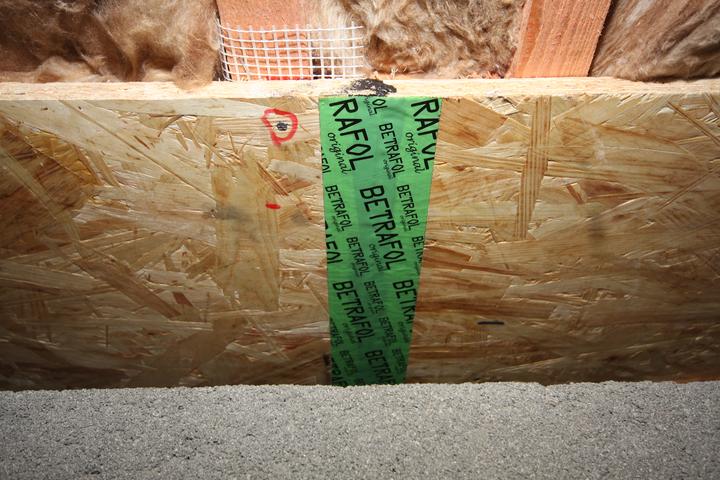

7OSB doska s prepojenim na vzduchotesnu vrstvu... OSB doska bude neskor sluzit ako VZDUCHOTESNA PRIECHODKA ponad stredove murivo izieb...

Prva vzduchotesna vrstva prave schne...

1Vytesnenie aj skary medzi schodistom a obvodovym murivom...

Butyl flisova paska, moja najoblubenejsia...

Zatretie pasky kupelnovou hydroizolaciu.. taka guma vznikne.. poistka..

Teraz sa vratime o par tyzdnov spat a ukazeme si ako uchytit plavon na POLYSTYREN... Tento polystyren pod krokvami ma 40cm...

Simulacia kontrukcie z dreva... uchyt pojde do venca a hore o kliestinu..

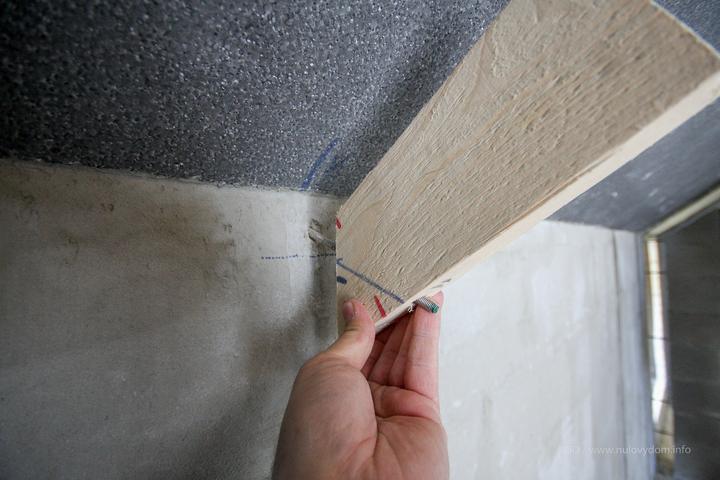

To je sablona na vrtanie dier v presnom uhle

Predohra

Aaa uz sme dnu ;-)

Zavytova tyc... ja si davam zalezat a skoro secko kupujem nerezove... aby nehrdzavelo tak skoro...

Vycistenie

3Dohlbenie diery na doraz

Chemicka kotva

Dorovanie so spachtlickou

1Voalaaa

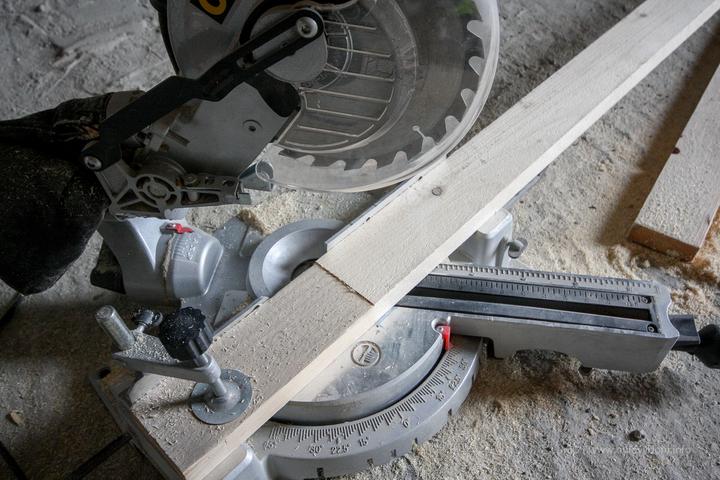

Vyroba konstrukcie zvyslej - sikmej...

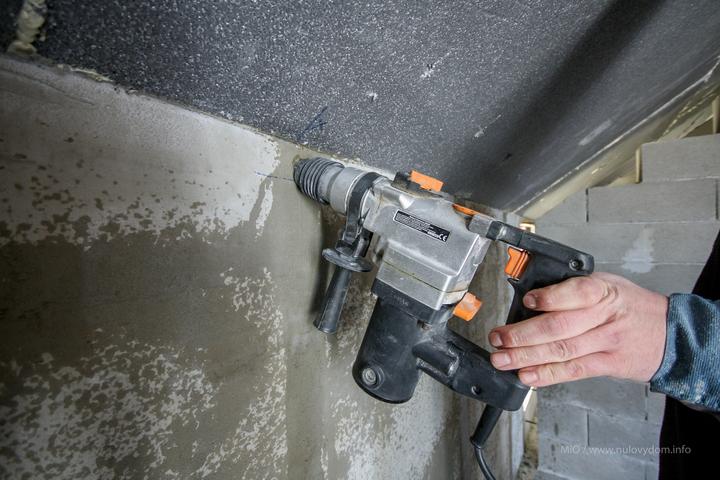

Prevrtanie presne v uhle aby to paslo na zavitove tycky vo venci... pouzil som aj laser :-( aby som sa trafil presne stredom na druhu stranu konstrukcie

Napnutie plafonu

Snurka-spagat od oprvej po poslednu konstrukciu.. ostatne sa budu ladit podla snurky aby vytvorili dokonalu rovinu.

1Snurka-spagat je tam preto aby mi ukazala presnu rovinu kazdej jednej zvislej konstrukcie.. Aby som mal co najdokonalejsiu rovinu..

52Konstrukcia plafon... horne izby.. ELEGANTNE - bez jedineho tepelneho mosta.

1Viazanie vaty... pomocou sietky a spinkovaca..

Tie schodiky v mure da dorezu podla plafona ako pojde a zvysok domurujem-dobetonujem... dlasie foto salung

salung muru... cca 17mm je od dosky-izolasie.. 17mm preto lebo OSB doska ma 15mm + este za OSB budem davat parofoliu, ukazka ako sa spravne ma davat.. a na nu pojde final OSB ako posledna vrstva a na OSB zase ukazem ako sa spravne dava, prelepuje atd

1Salung muru... cca 17mm je od dosky-izolasie.. 17mm preto lebo OSB doska ma 15mm + este za OSB budem davat parofoliu, ukazka ako sa spravne ma davat.. a na nu pojde final OSB ako posledna vrstva a na OSB zase ukazem ako sa spravne dava, prelepuje atd

3Domurovane :) - to je super na betone, ze si ho vie clovek namiesat vo vedre a doplnit

Ide sa pripravovat parozabrana

11Obojstranna docastna paska na drevo -> parozabranu.. vyborne drzi, neskutocne. od izotes.sk

Vyborna pomocka, maliarky valcek... izotes.sk ma aj vybornu pasku na uchytenie parozabrany o murivo, je to ako lepidlo, hrubsia cca 2-3mm obojstranna paska.. spica bomba to je!!! neskor predvediem, novinka noviniek..

1Pripravene, uz len sa da dole ochranny pas -> to zlte a nalepi sa parozabrana, potom OSB alebo sadrokarton, co si uznate za oka...

Ako nadpajat rurky...

Spelt, bordel, upratanie na poriadok...

Na tensie rurky presne pasuju o cislo vacsie... polyuretanovy tmel som daval aby to drzalo pokope...

Posledne Lepenie 10cm EPS na hermeticky a vzducho a parotesnu vrstvu... / POZOR - toto uz nie je nutne ak chcete PASIVNY DOM... Ja to potrebujem aby som bol k Nulovemu domu... Tato vrstva ale bude mat strasne vela vyhod... Neskor vysvetlim...

2Posledne Lepenie 10cm EPS na hermeticky a vzducho a parotesnu vrstvu... / POZOR - toto uz nie je nutne ak chcete PASIVNY DOM... Ja to potrebujem aby som bol k Nulovemu domu... Tato vrstva ale bude mat strasne vela vyhod... Neskor vysvetlim...

hviezdicka... tu som pouzil najlepsie znacku pur pien = DOW INSTA STIK = Neskor tym istym budem lepit sadrokarton a toto EPS... V eps bude tahana elektrina a zasuvky atd... Sadrokartonom sa to prekryje...

1Hviezdicka... tu som pouzil najlepsie znacku pur pien = DOW INSTA STIK = Neskor tym istym budem lepit sadrokarton a toto EPS... V eps bude tahana elektrina a zasuvky atd... Sadrokartonom sa to prekryje...

Zatazenie aby som to mal tip top pritlacene pri schnuti PU lepidla...

1Vsimnite si medzeru pod 10cm EPS.. je to schvalne... Tadial sa bude tahat elektrina, voda bez nutnosti sekania MURIVA... Potom sa vypeni PU lepidlom...

Popisem vam co to je za EPS... Takzvane Dalmatinec... Dovolim si nazvat ze je to odpad.. Hybrid bieleho a cierneho neoformu... Ked sa vo farbrike lisuje biely a potom ide cierny do stroja tak pri cisteni vznika mix... Za dobru cenu.. lambda je hybrid

41Popisem vam co to je za EPS... Takzvane Dalmatinec... Dovolim si nazvat ze je to odpad.. Hybrid bieleho a cierneho neoformu... Ked sa vo farbrike lisuje biely a potom ide cierny do stroja tak pri cisteni vznika mix... Za dobru cenu.. lambda je hybrid

Napisem vam vyhody mat EPS+Sadrokarton na murive: 1. ochrani mi to vzduchotesnu vrstvu od klincov, sroub atd.. / 2. bez frezovanie muriva sa v tom dobre taha elektrina a voda.. Dokonca vodovodne potrubie je izolovane akusticky a tepelne..

53Napisem vam vyhody mat EPS+Sadrokarton na murive: 1. ochrani mi to vzduchotesnu vrstvu od klincov, sroub atd.. / 2. bez frezovanie muriva sa v tom dobre taha elektrina a voda.. Dokonca vodovodne potrubie je izolovane akusticky a tepelne..

Urobil som si tu cest a vyskusal som novinku medzi PU na Slovensku. PU PANTHER.. Uz mam svoje znacky overene ale skusil som kvoli cene, lebo niekedy sa zide aj setrit...

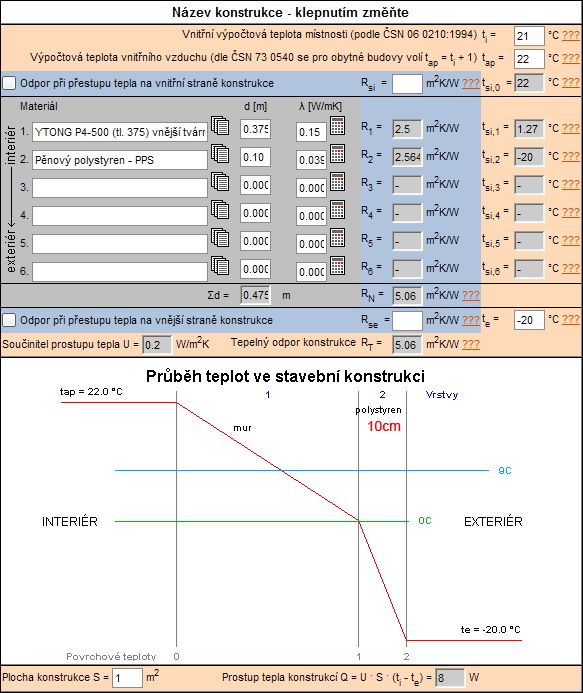

Este doplnim, nebojte sa izolovania zvnutra... Spravny postup je pri EPS izolovat skor zvnutra.. :-) Zvnutra sa davaju materialy ktore viac brzdia prechodu vlhka... Logika ;) Cize parotesne folie a vrstvy idu co najblizsie k interieru.. ;-)

2Este doplnim, nebojte sa izolovania zvnutra... Spravny postup je pri EPS izolovat skor zvnutra.. :-) Zvnutra sa davaju materialy ktore viac brzdia prechodu vlhka... Logika ;) Cize parotesne folie a vrstvy idu co najblizsie k interieru.. ;-)

Doba schnutia 15min ! Uplne postacujuce a ide sa na dalsiu kocku...

A konecne vam predvediem ako pozakryvam tie diery - spary medzi murivom obvodovym a prieckami ;-) ... toto som mal pripravene uz pred 4 rokmi ;-) a PASUJE TO!

8Detail... cize priestor medzi prieckami a obvodovym murivom je odizolovany... ;-) 10cm

Z tejto strany sa vypeni a prilozi dalsi kus EPS a po diere ani chyru ani slichu? spara = 10cm

4Tu sa zda ze je spara.. ale to je tvarnica so zalbenym stredom... dosli mi uz rovne... ;)

Cez vikend som doplnal wattaz. Spolu jedna rada 2700W. Planujem este 3 rady. ..do dochodku. Preto je aj dobre nestaviat komin, kazove stresne okna a ist do sikmej strechy ak planujem kolektory...

1811Cez vikend som doplnal wattaz. Spolu jedna rada 2700W. Planujem este 3 rady. ..do dochodku. Preto je aj dobre nestaviat komin, kazove stresne okna a ist do sikmej strechy ak planujem kolektory...

1Jo

Znacka - altener.sk

Moje hladke lestene ciiinovanie

5Zatial 24v system

326.10.2014 aktualna podoba domu exterier. Zvnutra stale pracujem a stale je este co robit.

KONSTRUKCIA PLAFONA BEZ KONSTRUKCIE. Konstrkucia pre plafon z ,,OSB dosticiek,, :-) Existuje milion sposobov, ci Udecka, Cedecka a ine DVDcka :) a bud doskami, latkami.. Toto je co mne sa zapacilo.

51KONSTRUKCIA PLAFONA BEZ KONSTRUKCIE. Konstrkucia pre plafon z ,,OSB dosticiek,, :-) Existuje milion sposobov, ci Udecka, Cedecka a ine DVDcka :) a bud doskami, latkami.. Toto je co mne sa zapacilo.

21Na podkrovny plafon mi ptreba presne 100 uchytov. Jeden uchyt - stvorcek ma rozmer 200x200mm.

12V strede diera pre sroub - 7,5mm. OSB je hruba 15mm.

1Diera 7,5mm, potom je zahlbenie frezou sirky 20mm - hlavicka sroubu ma 19mm - aby sa mi skryla do OSB, aby nepretrcala.

11Ukazka schovanej hlavicky. V pozadi frezka vo vrtacke.

A cca takto sa to uchyti do kliestin. Ja mam kliestinu kazdych 78cm a rozpal - rozostup od seba bude 62,5cm pretoze moja jedna OSB dosla ma 125cm sirku. Cize vytvorime siet tercikov - uchytov v rozmeroch 78x62,5cm.

11A cca takto sa to uchyti do kliestin. Ja mam kliestinu kazdych 78cm a rozpal - rozostup od seba bude 62,5cm pretoze moja jedna OSB dosla ma 125cm sirku. Cize vytvorime siet tercikov - uchytov v rozmeroch 78x62,5cm.

1Zatial mam 70ks.

2A tu je prva ukazka. Sietovina v rozpale 78x62,5cm.

1Zaber v reze. DOTIAHNUTIM ALEBO UVOLNENI SI NASTAVITE PRESNU VYSKU A ROVINU PLAFONA. VYROVNATE AKEKOLVEK ZAKRIVENIE! VELMI JENDODUCHO.

Zaber v reze. A dotahovanim alebo uvolnovanim si pekne nastavite vysku plafona...

V kliestinach je predvrtana diera na uchyt a trosku zahlbena vacsim vrtakom aby sa dalo dobre trafit cez polystyren.. Ja este davam EPS pod kliestiny.

Na terciky dalej pojde obojstranna butylova paska, na to parotesna folia, na to OSB dosky ktore vytvoria plafon... OSB dosky budu uchytene presne v mieste tercika a tak aby som trafil butylovu pasku, ktora prelepi miesto vpichu - prieniku cez parozab

93Na terciky dalej pojde obojstranna butylova paska, na to parotesna folia, na to OSB dosky ktore vytvoria plafon... OSB dosky budu uchytene presne v mieste tercika a tak aby som trafil butylovu pasku, ktora prelepi miesto vpichu - prieniku cez parozab

1Tento typ

2Tahanie kamier - LAN

Vynikajuca kamera - HIKVISION DS-2CD2332-I > 2K rozlisenie, poe, 30metrov nocne videnie, az do -30C, celokovove telo, slovensky jazyk, applikacia zdarma.. Cena 80e. na aliexpress.com

1310Vynikajuca kamera - HIKVISION DS-2CD2332-I > 2K rozlisenie, poe, 30metrov nocne videnie, az do -30C, celokovove telo, slovensky jazyk, applikacia zdarma.. Cena 80e. na aliexpress.com

18Moj dom, moj kraj..
