Ističová skriňa, prúdový chránič, 4 žilový prívod
Dobrý deň, potreboval by aom sa poradiť o zapojení ističovej skrine na 4 žilový prívodný kábel. Pred 5 rokmi keď som kúpil a začal prerábať dom, použili sme ako privodny kábel od hodín do domu 4 zilovy prívod. Tam je isticova skriňa pre interiér. Na poval sme prípravné vyviedli ten istý prívod ( pre terasu a dvor ) a teraz som to začal dorábať. Som síce vyštudovaný elektrikár, ale keďže som 10 rokov po škole a živý ma úplne niečo iné, kopu veci som zabudol. Každopádne, interiér mi zapájal elektrikár, ktorý aktuálne najskor nemal čas a riešili sme zapojenie cez telefon a fotky a teraz mi neodpovedá na správy. Zapojenie sme teda zvládli, včera som novu ističovu skriňu pripojil na hodiny a máme problém. Dole mi na každú fázu ukazuje hodnoty okolo 220-230, no zrazu na vývode zo skrine mám aj na nuláku okolo 220-230. Ako som už povedal, je tam 4 žilový prívod kde chýba nulak. No tu mi elektrikár povedal, že mám klasicky zapojiť uzemnenie na kolajnicu z prívodu ( čo som urobil ) následne prepojiť z hlavného ističa na prúdový chránič. No a ďalej to vyriešiť prepojením - prúdový chránič pole 7 prepojiť Modrým na uzemnenie a pole 8 na kolajnicu Nuláku. Fázy mám správne zapojené, toľko si zo školy pamätám, tie som prešiel asi 4x. Prepojovaciu kolajnicu na fázach na ističoch som vymenil za káblové prepojky, všetko som preskúmal no vychadza mi, že tam robi problémy ten prúdový chránič. Možno je to drobnosť, no budem vďačný za každú radu, nakoľko najbližšie mi vie prísť elektrikár za 8 dní a potreboval by som využívať exteriérové zásuvky. Ďakujem
Odpovedať
2
lajkov
to existuje len jeden elektrikár? Toho, čo ťa nechal v štichu kopni do riti a pohľadaj si iného...
napätie je rozdiel potenciálov, takže ak na nuláku máš 220-230, tak medzi čím meriaš ten "nulák" keď ti ukazuje tie hodnoty??? A tvrdíš, že fázy sú v poriadku... Asi ide o 4-fázovú sústavu 🙂
Chlap, daj radšej ruky preč od toho....
0
lajkov
@insed ďakujem za radu, proste som to potreboval na dnes a skôr som čakal troska zmysluplnej debaty a reálnu radu, ale ďakujem aj za toto 🙂
sponzor fóra
0
lajkov

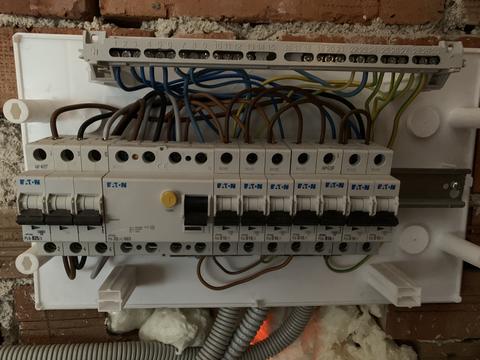

Ja síce nie som elektrikár,ale ističe sú prepojené z vrchu...čiže ak hocijaký vypnes,tak nebude fungovať,stále budeš mať prúd ...to je prvý problém...druhý,aj keď je to zle viditeľné,máš nejaké zelenozlte káble pod isitcmi napojené na liste....ale fakt na fotke to nie je vidno...trebalo by fotku odspodu,plus nejaký aspoň náčrt,ako sú káble zapojené.
0
lajkov
@willinko23 ""Ja síce nie som elektrikár,ale ističe sú prepojené z vrchu...čiže ak hocijaký vypnes,tak nebude fungovať,stále budeš mať prúd ...to je prvý problém...druhý,aj keď je to zle viditeľné,máš nejaké zelenozlte káble pod isitcmi napojené na liste"" Vysvetli aký problém mám aj ja, ak zapájam ističe ZVRCHU??? 🤔 V ďaľšom 2.probléme s Tebou súhlasím.. 😉
0
lajkov
@technik007 ,aha to ma nenapadlo žeby niekto takto napojil ističe...čiže teraz celá sústava že akože ON? ,čiže to čo vidím na fotke je vlastne v normálnom zapojení spodok? Aj prudovy chránič ?
sponzor fóra
0
lajkov
@technik007 čiže ak chce vypnúť ističe,tak ich vlastne zapne? Smerom hore? Tak to by ma nenapadlo....
0
lajkov
@willinko23 Už som Ti odpovedal na ten Tvoj problém č.2. a súhlasil som s Tebou... NEPÍSAL som že je to ok, pretože ani ja nevidím na celé zapojenie a teda sa k tomu nevyjadrím..Že tam má "divočinu" je fakt, ale takto mu neporadím nič, pokiaľ nebudem vidieť "plán" /nákres/ jeho zapojenia...
0
lajkov
@willinko23 @technik007 asi to je zle vidieť, ale ističe sú zapojené tak, že keď sú hore, sú zapnuté, keď dole, sú vypnuté. Vylučovaciou metódou som prišiel na to, že prúdový chránič robi daný problém. Tak buď je zle zapojený a zle je vyriešený problém 4 žilového káblu, alebo sa jedna o vadný kus prúdového chrániča.
1
lajkov
@willinko23 ""Ja síce nie som elektrikár,ale ističe sú prepojené z vrchu"" Ja som Ti predsa napísal že ja napájam ističe ZVRCHU...Predstav si že aj vypínače kde príchádza fáza pripájajú sa z ZHORA!!!! Odspodu odvod /prívod na spotrebič/..
0
lajkov
@karol77 Daj sem plán zapojenia /aj ručne nakreslený / ako si to zapájal, pretože z foto je ozaj ťažké niečo k tomu napísať-vyjadriť sa...
Článok sa načítava...
0
lajkov
@karol77 ďakujem už chápem, istič ak by bol dole,tak nevedie elektrický prúd...tým pádom je vypnutý. Čiže vedienie k jednotlivým okruhom je odspodu.
0
lajkov
@technik007 neviem, či sme sa zle pochopili do teraz, ale problém je tu. Všetko ostatne je zapojené ok, lebo keď vyhodim prúdový chránič, tak všetko funguje. Keďže tam mám privedený len 4 žilový kábel ( 3 fázy a uzemnenie ) elektrikár mi poradil nasledovne zapojenie prúdového chrániča. A že mám z čísla 7 priviezť modrý kábel na uzemnenie. No a nasledovne keď zmerám na zásuvke hodnoty, tak mi na nulaku ukazuje 220-230. Keď odstránim prúdový chránič, je všetko ok.
0
lajkov
@willinko23 áno presne tak 🙂 viem, že káble sú neni zapojené tak, že sú hodné na výstavu, ale myslím ze to nie je v danej veci vôbec podstatne, to revizak nehodnotí a nemá to vplyv na funkčnosť 🙂
0
lajkov
@karol77 "" elektrikár mi poradil nasledovne zapojenie prúdového chrániča. A že mám z čísla 7 priviezť modrý kábel na uzemnenie...""" Za prvé ako môžeš dať MODRÝ vodič na UZEMNENIE???? Po druhé tam kde si priviedol zhora žltozelený vodič TEN je IBA na uzemnenie TEDA na zelenú lištu!!!!!! Modrý vodič ktorý ide IBA na MODRÚ lištu a v žiadnom PRÍPADE nie na zelenú lištu!!!!!!!!! Pretože zo spotrebiča napr. zásuvka pripájaš predsa z prúdového chrániča /napr. 1.fáza/ cez príslušný istič 16A zhora fáza a zo spodu pripojíš FÁZOVÝ odvod na zásuvku /hnedá farba/ ďalej modrý pripojíš NA MODRÚ lištu a zvyšný pripojíš predsa na ZELENÚ lištu a nijako inak!!!!! Napísal som Ti to po "lopate"!!!!!Pochopil???? NA zelenú lištu NESMIEŠ pripojiť modrý vodič a na modrú lištu zelený!!!!! A že pozdravujem elektrikára 😠
0
lajkov
@technik007 hej pochopil som to aj bez toľkých výkričníkov. Pridám sem ešte jednu schému, ktorú mi k tomu poslal - ale musel by som mať ďalšiu lištu kde by som mohol prepojiť nulak s uzemnenim. A však podľa neho by som to mohol obísť, ak by som to zapojil tak, ako mi poradil.
0
lajkov

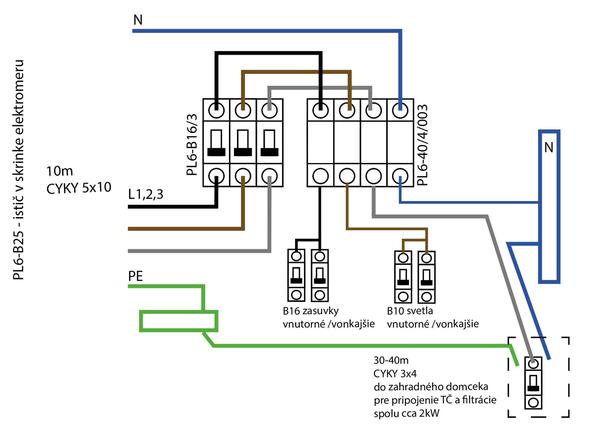

@technik007 @willinko23 ...nechce sa mi kresliť ale takto by si to mal mať zapojené so zmenami ako Ti napíšem..... Ja som Ti poslal pripojenie s 5-žilovým káblom.... ale ak máš 4-žilový tak urob nasledovné!!!!!: Modrý vodič ktorý je /N/ v Tvojom prípade je to žltotelený PEN a ten pripojíš presne ako modrý ALE z toho vstupu pripojíš spolu k zemi čo je na spodku značený už ako PE a tým pádom už máš rozdelené na PE+N--- PE zelený a nN modrý.... Ostatné je už ok...Pochopil si????
0
lajkov
@karol77 Ako som písal aby si pozdravil pána elektrikára!!!!!!! Máš to ÚPLNE ale že ÚPLNE ZLE!!!!!!!!!!!!!!!!!!!!!!!!!!!! Z Tvojho fota MUSÍ ísť Z PEN predsa na prúdový chránič MIESTO toho modrého!!!!!!!!!!!! Veď to máš v skrate PEN+ N tak sa nediv že prúdový robí to robí 😢 Tú modrú lištu ľavá strana máš na 2 veci ---nanič a na ho...o 🙂
0
lajkov
@karol77 ..oprava...."tak sa nediv že prúdový robí to robí"" má byť --tak sa nediv že prúdový chránič robí to čo robí...
0
lajkov
@sonau Neviem či si pozeral foto zapojenia od karol77 kde mu pán "elektrikár" ešte aj nakreslil ako to má zapojiť...Prúdový chránič ktorý vychádza z neho pracovný nulák spojí s ochranným vodičom PEN + N 😬 😢 No zbohom rodina, ak takýto elektrikár radí jednu základnú vec-zapojiť Fi a pomýliť sa...
0
lajkov

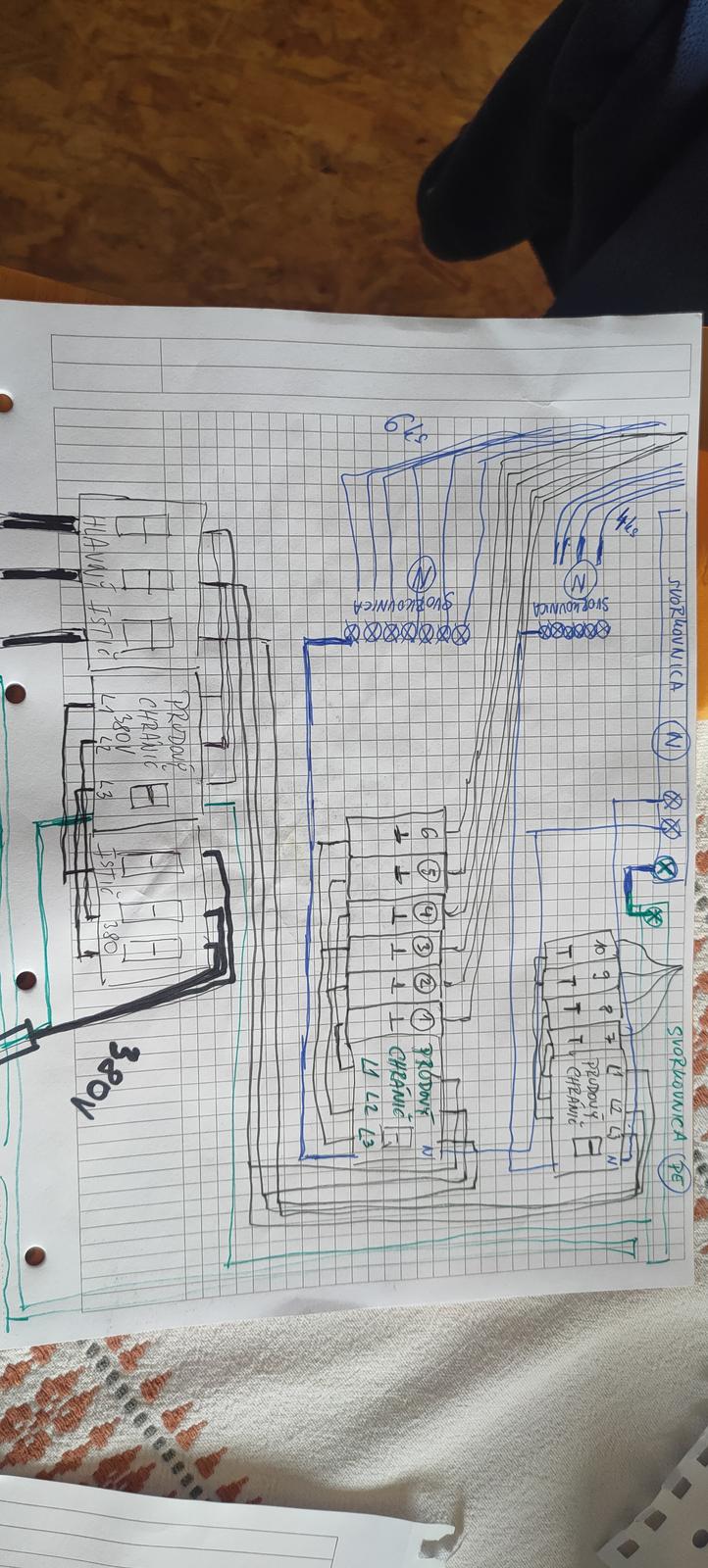

Tak ja to mám zapojené asi takto...všetko funguje,treba si do svorkovnice PE domyslieť 10ks zelenozltych káblov...jedine čo má trápi ,a neviem to vyskúšať, či je 380 dobré napojené,tam modrý nemám,takže ide žltý cez prudovy chránič a z chrániča zásuvky 380...
Ale svorkovnice PE mám prepojenú spolu s N a z tej ide modrý do prudoveho chrániča a odtiaľ na jednotlivé okruhy....
0
lajkov
@willinko23 toto kto kreslil? 🙂 A 380V už dosť dávno v zásuvkách nemáme 🙂 od kedy nemáme 220 🙂. Ono teoreticky ak je chránič s nadprudovou ochranou v sieti TN-C a doska rúra je TN-S tak na vstupe moze byť žlto zelený ale na výstupe chrániče už musí ísť samozrejme modrý 🙂. Každopádne ak máš mostík medzi PE a N (bod rozdelenia) tak vstup všetkých chráničov musí byť modrý a nie žlto zelený. Následne každý chránič musí mať na výstupe vlastnú N svorkovnicu.
@technik007 ten druhý obrázok ma predsa nakreslený dobre 🙂
0
lajkov
@neutrino kreslil som to ja pre nakreslené projektu...aby mal technik akú takú predstavu....a áno 240/400V pardon. A tých 400 V pôjde na zásuvku 400V,tam je vedený 4x6cyky,ale farba v káblov. 4ta je len zeleno žltá...tak už nič...skôr mi išlo o napojenie...či je správne,či keď zapojíme zariadenie na 400 nevypadne prudovy chránič.
0
lajkov
Takto to nejak vyzerá. Teraz . Ešte sa dokresľuje podľa skutočnosti,chýba tam prízemnenie ,a pár chýbajúcich zltozelenych. Hlavné mi šlo o tých 400V .či je správne,ak príde revízny technik,nech nemusím niečo zase vŕtať a búrať,keď to teraz ešte viem prepchat nejaký kábel cez múr,či podlahu v dome.
0
lajkov
Nechcem, aby to vyzeralo ako klišé, ale ak tomu nerozumieš, fakt daj ruky od toho zavčasu preč! Elektrika, to nie sú srandy !!! Najradšej mám diskusie typu: "mám modrý drôtik a kde ho mám zapojiť?"... Myslím to naozaj v dobrom. Ak máš kamaráta elektrikára, pozapája Ti to za 10 - 15 minút,... ak takého kamaráta nemáš, tak keď sa jedna iba o toto, nuž aj cudzí Ti to urobí za fľašku vínka/pálenky. (popri ňom možno pochopíš princíp zapojenia a ďalšie veci si už urobíš sám)
0
lajkov
@neutrino Myslíš??? Načo PEN vodič dával / kreslič elektrikár/ na MODRÚ svorkovnicu keď PEN vodič má ísť na Fi N a odtade už má PE...Zospodu má N ktorý ide na pravú svorkovnicu.... Má to zmätočné keď ide na ĽAVÚ svorku tiež modrú kde iste napájal N vodiče zo spotrebičov čo sa mu miešalo a vyhadzovalo Fi...
1
lajkov
@willinko23 takže zltozeleny ako pracovný vodič? A ako bude fungovať chránič keď tam nemáte PE? Však to nemôže prejsť revíziou. Prúdový chránič vypínať nebude, ale nebude ho vypínať NIKDY! Kade by išiel poruchovy prúd ak by sa pri poruche dostal na kostru? No do zeme už jedine cez vás. Chránič by vás samozrejme mal zachrániť ale pri poruche nevypne. Toto sa robiť za žiadnych okolností nesmie. Dotiahnite tam sólo zltozelenu žilu, v opačnom prípade na to nemôžete dostať ani revíziu.
Inak čo sa napätia týka tak je to 230/400V AC +/-10%.
