Modulacia vykonu na kotli Buderus GB172

gashtaan gashtaan

Autor diskusie

09.12.2025

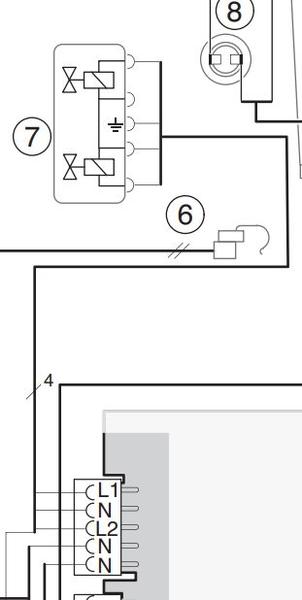

Mam skor technickejsiu otazku, ale mozno niekto odpovie. Plynovy ventil na tomto kotli sa sklada z dvoch solenoidov, pripojeny je k doske kotla cez tri vodice - L1, L2 a N. Vsetky su spinane cez rele priamo na 230V AC vstup, takze nic analogove ani PWM. Ako teda funguje modulacia vykonu? Vyrobca udava, ze tento typ kotla dokaze vykon regulovat plynule.

Odpovedať

mgx mgx

09.12.2025

@gashtaan 1) Ventil má dve solenoidové cievky, ovladane L1+N/L2+N Prvá otvára hlavný plyn (hlavný ventil) Druhá slúži ako bezpečnostné dvojité istenie (dva nezávislé uzatváracie prvky – požiadavka noriem EN 161). Na niektorych kotloch je to zapojene ako "boost", ale pri tomto netusim. Ale to je vidno z konstrukcie ventilov. Bud su paralelne alebo seriove. 2) modulacia nema nic s elektrikou, reguluje sa pneumaticky, riadenim otacok ventilatora. Tento typ ventilu je bežný pri kondenzačných kotloch Bosch/Buderus a niektorych Prothermoch. Ventil má membránu, ktorá reguluje prietok plynu podľa podtlaku vytvoreného ventilátorom Doska riadenia plynulo mení otáčky ventilátora podla programu. Venturiho trubica mieša plyn a vzduch v presnom pomere (tzv. air-gas ratio control). Čím rýchlejšie ide ventilátor → tým väčší podtlak → tým viac plynu membrána pustí. Výsledkom je plynulá modulácia výkonu (napr. 3 – 24 kW).

Odpovedať

gashtaan gashtaan

Autor diskusie

09.12.2025

Odpoveď na príspevok od mgx:

@gashtaan 1) Ventil má dve solenoidové cievky, o… @mgx aha, takze vsetko sa odvija od otacok ventilatora... pekne dakujem, paradne si to vysvetlil :) Reverzujem elektroniku a firmware tohoto kotla, no tieto zariadenia nie su zrovna moj obor, tak sa dostavam do obrazu.
