Servo 24VDC - regul. 0-10VDC - 3-cestak Giacomini R296

Ahoj, prosim o radu s vyberom servopohonu na 3-cestny zmiesavaci ventil Giacomini R296 (mam zostavu s tymto 3-cestakom). Potrebujem jednosmerny 24VDC servopohon, ovladany napatim 0-10V VDC. Za akukolvek pomoc vopred dakujem. Giacomini R296: https://eshop.giacomini.sk/eshop/r296...
Odpovedať
V popise k ventilu je buď K274, K275...
Odpovedať
Profilova fotka
aj K275-1
Odpovedať
Ano, super, to som z katalogu vycital aj ja. Bohuzial tie ale nie su napajane 24V DC ale 24V AC (50Hz).. K275-1 (K275Y013) som aj kupil a odskusal, ale na 24V DC ani "prd" (ani sa nepohne). Takze Giacomini ee...
Odpovedať
A este nech mi niekto vysvetli, preco K275-1 je napajane 24VAC ale ovladane 0-10VDC.. Toto mozu vymysliet iba vypatlani taliani.. Mozem si dovolit napajat to ich zdrojom (24VAC) ale riadit to cudzim napatim 0-10VDC? Zalezi ako je postavena regul. elektronika, ci sa tam pocita s cudzim napatim alebo nie, ale riskovat sa mi to 2x nechce, ze odpalim regulaciu, ktora riadi nabijanie zasobnika, riadi tepelne cerpadlo a zapina/vypina spiraly. Na druhej strane rad by som vyuzil, ze ma aj ekvitermiku pre podlahove vykurovanie, bohuzial ale napaja iba 24VDC a riadi 0-10VDC - preto ta poziadavka na servopohon (DC/DC).
Odpovedať
😄 trosku ti nerozumiem kamo... 0-10V je v automatizacii svetovy standard - to je v podstate riadiace napatie, nie napajacie. Trosku sa mi zda ze sa ti pletu hrusky s jablkami... A napajat vinutie pohonu AC je bezna vec u jednoduchsich zariadeni, kde sa tym uspori miesto (stabilizacia napatia) a cena. Tvoje riesenie je uplne jednoduche a kazdy automatizer ju ma za pol minuty zvladnutu - napajaci zdroj AC na spravne piny, ovladacie napatie 0-10V na spravne piny. To, ci bude "regul. elektronika" aj napajat, to je tej "regul. elektronike" srdecne jedno - ona posle riadiace signaly a nestara sa 🙂
Odpovedať
Profilova fotka
@lopusanjozef presne takto je to postavene, napajanie je jedna vec, riadenie PWM 0-10V vec druha. Tak napriklad riadis vykon TC, klimatizacie, atd. Napr. si pozri Siemens MXG461B32-12, ma to uplne rovnako. To ze si skladas regulaciu a nerozumies zakladnym principom nie je problemom hocijakeho vyrobcu, nielen talianskeho 🙂
Odpovedať
@mgx PWM 0-10V?
Odpovedať
@mgx 0-10V nieje určite PWM riadenie.... 0-10V je analóg...
Odpovedať
@megdesign Možno tam len chýba čiarka 🙂 Alebo vie niečo, čo my nie (tip na spoľahlivý prevodník pwm<>0-10v)
Odpovedať
Profilova fotka
@megdesign @kejsix - jasne, mal som na mysli normalne analogove 0-10V, len ze ho moze dostat rozne PWM modulaciou v podstate z hocicoho. Z 24V uplne jednoducho, dokonca aj z Arduina https://www.youtube.com/watch?v=vR8oy... vyborny konverter je USC-CVB225-01 AXIONMATIC
Odpovedať
@lopusanjozef zdravím, myslím že som našiel vhodné servo Regulus AVC jeden model môže byť napájaný aj CD aj AC
Odpovedať
@mgx mam regulaciu od firmy Atrea, regulacia je schopna napajat servo s 24VDC a zaroven to riadit 0-10VDC. Giacomini K275-1 ma jeden kabel so 4zilami (2 na 24VAC napajanie a 2 na 0-10V riadenie), mam aj klasicke K275 servo so zdrojom 24VAC, ktore by som mohol pouzit na napajanie (K275-1 sa dodava bez zdroja). Ak je to take jednoduche a nemam sa coho bat, tak mam jednoduchu otazku: cim je galvanicky oddelene ovladanie/regulacia 0-10VDC od napajania 24VAC?
Odpovedať

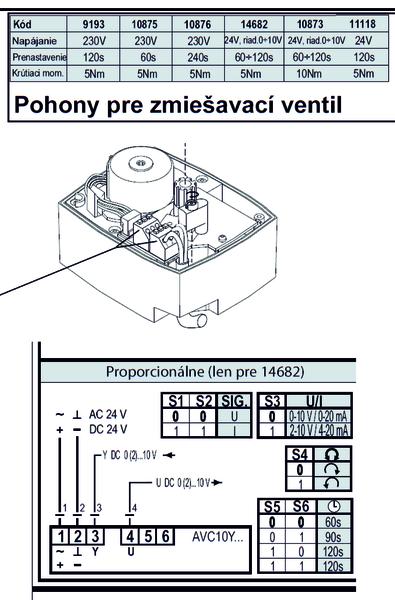

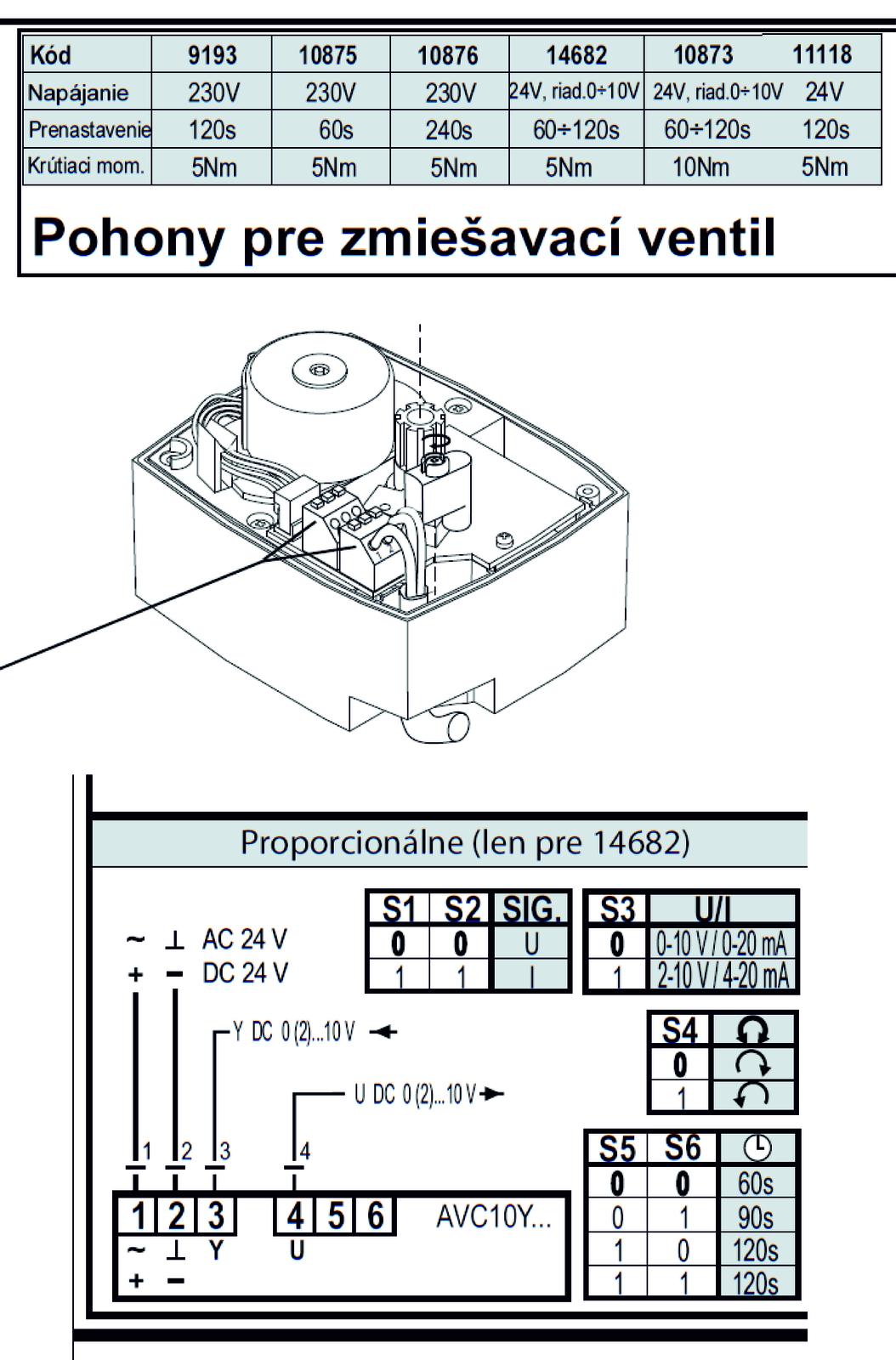

@fural podla dokumentacie aj Regulus AVC 10873 je ok (24VDC/0-10VDC), otazkou je ci by stacil ten krutiaci moment. 14682 ma iba 5Nm, 10873 ma 10Nm, K275 aj K275-1 ma ale 15Nm. V dokumentacii 3-cestaku K296 sa ale pozadovany/potrebny krutiaci moment neuvadza 🤔
Odpovedať
Profilova fotka
@lopusanjozef vacsinou tvori galvanicke oddelenie transformator 24vac/12ac, potom sa urobi usmernovac/filter 12vdc->10vdc bud v zapojeni graetzov mostik, alebo step-down convertor. Za tym uz ide modul riadenia (vacsinou PWM s filtrom. Zial atreu nepoznam, ale predpokladam ze to maju riesene takto. Staci pripojit multimeter na vystup riadenia a ak je tam <10v, malo by to byt v pohode (aspon teda na domace ucely). A vzdy sa mozes spytat na supporte vyrobcu.
Odpovedať
@lopusanjozef trocha som googlil , a krutiaci moment pre ventily do 1" mosadzné uvadzajú že musí byť väčší ako 1Nm, niekde 5 Nm , ten Giacomini R296: má sice šróbenie 5/4, ale samotný ventil nemá tolko,
Odpovedať
•
Diskusia pokračuje po 1 roku
•
Profilova fotka
ahojte tak tymto pohonom Regulus AVC 10873 by som si vedel signalom z inteligentneho domu 0-10V nastavovat na vystupe z akumulacnej nadoby (ktora moze mat teplotu vody od 40-90°) cez zmiesavaci ventil teplotu do podlahovky od napr 25 az do 40°? dakujem pekne
Odpovedať
Článok sa načítava...
Profilova fotka
@kachnak1 10873 je promix pohon ten s 0-10v fungovat bude. Neviem co chces dokazat tym nastavovanim 25-40v.... ak mas niekde zasobnik a chce len riadit teplotu, ktora ide do podlahovky, tak to by fungovat malo....
Odpovedať
Profilova fotka

Odpoveď na príspevok od mgx:

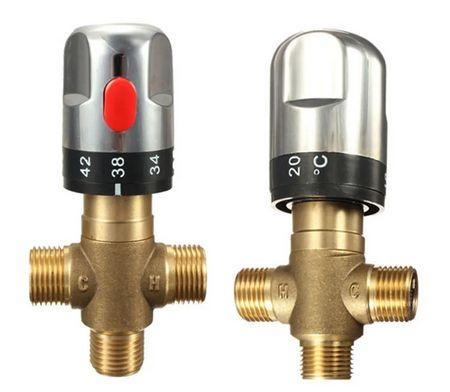

@kachnak1 10873 je promix pohon ten s 0-10v fungo… @mgx no ja mam nadobu 1000L ktoru zohrieva krb teplovodny alebo tepelne cerpadlo. v tej nadobe teda moze byt voda od 30° az do 90°. na vystupe z nadoby musi byt termostaticky zmiesavaci ventil ako na obrazku ktory mi do podlahy pusti iba nastavenu teplotu napr 30 stupnov. ak pridu ale vacsie zimy alebo budem chcet mat teplejsie tak chcem pustat do podlahy aj 40 stupnov... a to otocenie toho ventilu chcem riadit tym servopohonom na 0-10V. len by som potreboval u nejakych kurenarov vyspecifikovat aky termostaticky zmiesavaci ventil by pasoval k tomu regulatoru 10873. nechcem tam mat fyzicky natvrdo nastavenych napr 40 stupnov lebo podlahove kurenie je najuspornejsie ked sa do neho pusta co najchladnejsia voda.
Odpovedať

Odpoveď na príspevok od kachnak1:

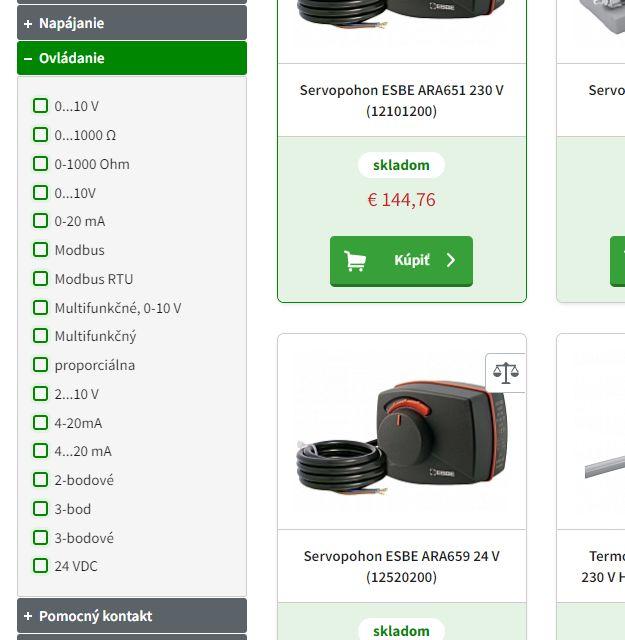

@mgx no ja mam nadobu 1000L ktoru zohrieva krb te… @kachnak1 - napr. tu mas na vyber dostatocne mnozstvo 3-cestnych ventilov spolu so servopohonmi, mozes si tam sparovat kombinaciu servo+ventil: https://www.bola.sk/zmiesavacie-ventily https://www.bola.sk/servopohony
Odpovedať
Profilova fotka

Odpoveď na príspevok od marelektro:

@kachnak1 - napr. tu mas na vyber dostatocne mnoz… @marelektro dakujem lenze ja nehladam trojcestny ventil ja hladam trojcestny termostaticky ventil ktory sam pusta vodu na zaklade nastavenej teploty... a tu nastavenu hodnotu teploty mu chcem ja cez servo zmenit bud na 25 -30 -35 -40 stupnov aby miesal... to znamena ze si chcem spravit ekvitermiku na zklade teploty vonkajsej chladnejsej bude do podlahy pustat tepejsiu vodu... pretoze na vstupe moze mat raz 40 stupnov a raz 90 to znamena ze obycajny trojcestny by na zaklade otvorenia ventilu na nejaku polohu mal raz na vystupe 50 a raz 70 stupnov pri tom istom otvoreni.
Odpovedať

Odpoveď na príspevok od kachnak1:

@marelektro dakujem lenze ja nehladam trojcestny… @kachnak1 -? A ako inac to chces robit? Musis mat snimac vonkajsej teploty + snimac na vystupe z 3-cestneho ventilu + nejaky ovladaci vystup (napr. 0-10V). Zjednodusene povedane: na zaklade vonkajsej teploty pohybujes cez servopohon s ventilom, tak aby si dosiahol pozadovanu teplotu do podlahovky (v podstate ta teplota v akumulacke nemusi zaujimat, mala by byt vyssia, alebo rovnaka, ako pozadovana teplota do podlahovky). Bud pouzijes nejaky obycajny regulator za 40,-€, ktory bude mat vystup kompatibilny so servopohonom a bude riadit iba tento jeden zmiesavaci uzol , alebo druhy extrem mozes si vytvorit a naprogramovat nejaky komplexny system MaR, ktory bude brat do uvahy viac premennych a mozes riadit cele sustavy cerpadiel, zmiesavacich ventilov a akumulacnych nadob. https://www.esvit.sk/regulator-troj-a...
Odpovedať
