Zapojenie SONOFF DUAL R3: Schéma a problémy

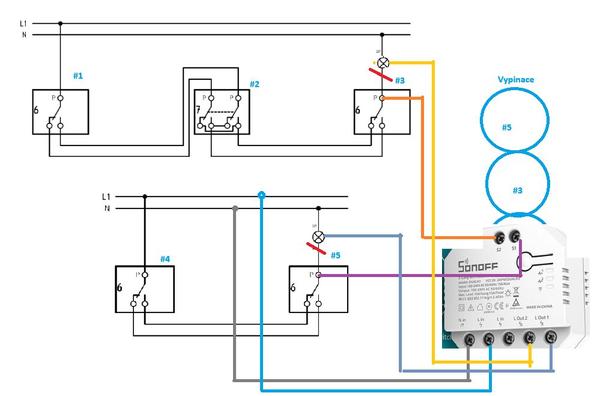

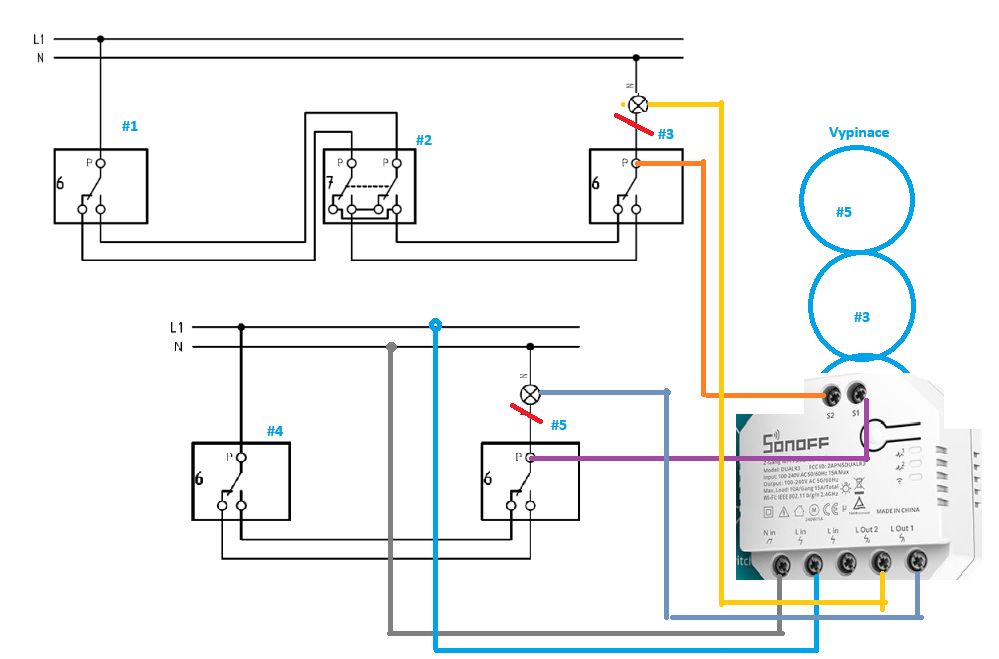

Potrebujem zapojit SONOFF DUAL R3, pripadne ine zariadenie od SONOFF do existujucej siete. Ovladane budu 2 samostatne svetla. Prve svetlo je napojene cez 3 vypinace schodiskovy / 6 - krizovy / 7 - schodiskovy / 6. Druhe svetlo je napojene cez schodiskovy / 6 - schodiskovy / 6. A) Je moja schema zapojenia spravna? B) Nechapem, precho je tam 2 krat L in. A ked si pamatam, tak vo vnutri je to premostene. Samozrejme som pozeral manual, ale uz mi 2 zhoreli, ktore zapajal elektrikar, tak si to uz chcem spravit sam. Vdaka
Odpovedať

Odpoveď na príspevok od prody:

Potrebujem zapojit SONOFF DUAL R3, pripadne ine z… @prody tu nie je mozne pouzit schodiskovy vypinac uplne sa straca zmysel toho. Treba dat normalne zvoncekovy (tlacidlo) alebo nejaly smart. Celkovo s tymito modulmi byva problem schodiskovy vypinac lebo svetlo je v principe ovladane z dvoch miest a moze sa stat to ze vypinac zapne a sonoff vypne tym padom bude stale svietit. Schema je nekorektna. No a ten sonoff nie je na 24V inak to nema preco zhoriet?
Odpovedať
Profilova fotka

Odpoveď na príspevok od prody:

Potrebujem zapojit SONOFF DUAL R3, pripadne ine z… @prody Mám to tak zapojené a funguje to už pár rokov. Podstata spočíva v tom, že zo silového okruhu spínačov urobíš ovládací pre sonoff a svetlo je spínané pomocou relé. Ja používam momentálne tuya spínače, ale mal som aj sonoff. Logika ovládania je taká, že ovládacie vstupy reagujú na zmenu úrovne, nie na privedené napätie. To znamená, že ak na vstupe nie je napätie a zapneš svetlo cez mobil, tak po prepnutí spínača sa svetlo privedeným napätím vypne a naopak. Dôležité je nepopliesť si vodiče v krabici vypínača kde to budeš montovať. Elektrikári sa budú pohoršovať, že si akurát na L použil modrú a na N čiernu, ale v princípe je to zapojené dobre. Najväčší problém asi bude dostať do krabice vypínača nulák, ktorý tam bežne nie je a tiež nespínanú fázu.
Odpovedať

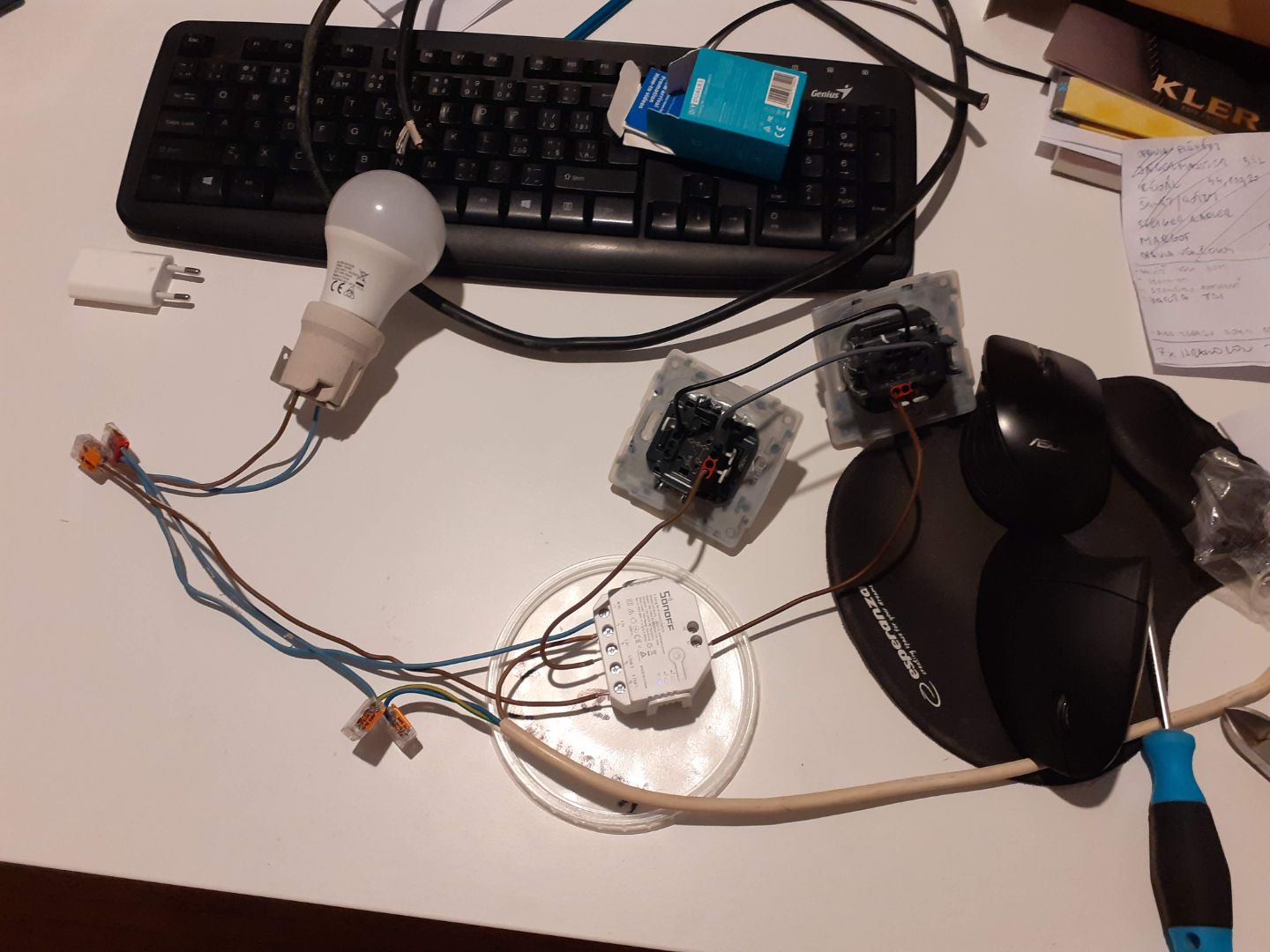

Hej tie farbicky treba brat s rezervou :) Ja uz to mam napojene a dlhodobo pouzivam, ale vravim, nieco nefunguje ako ma. Cize @aldron vravis, ze by to malo fungovat podla mojej schemy? A teda ze vypinacmi viem zapnut a vypnut cez SonOff a viceversa? Inak som si spomenul, ze kedysi davno som si to sam testoval a myslim, ze to fungovalo ako chcem, ale uz nepamatam :) , vid foto.
Odpovedať
Profilova fotka
Funguje to v pohode a zatiaľ nič nevyhorelo. Treba samozrejme rešpektovať manuál a maximálnu záťaž na výstupe. Asi by nebola od veci aj úprava istenia príslušného svetelného okruhu v rozvádzači, aby to bolo kosher. Trochu som musel laborovať s tým nulákom a fázou pre napájanie Sonnoff, ale mal som v trubkách medzi krabicami voľné vodiče pre pôvodne plánované dva 6+6 spínače miesto inštalovaných 2 x 6. Pokiaľ si to zapojil na stole a fungovalo to, tak jediný problém ostrej inštalácii môže byť v identifikácii tých správnych vodičov v krabiciach.
Odpovedať
•
Diskusia pokračuje po 2 mesiacoch
•
Takze vsetko zapojene podla mojej schemy, opravene, co bolo zle a vsetko bezi ako ma. Za mna SONOFF ponuka vs cena uplne vyhovuje.
