Toto je album mojej automatizacie v dome 🙂. Bude to velmi pozvolne 🙂

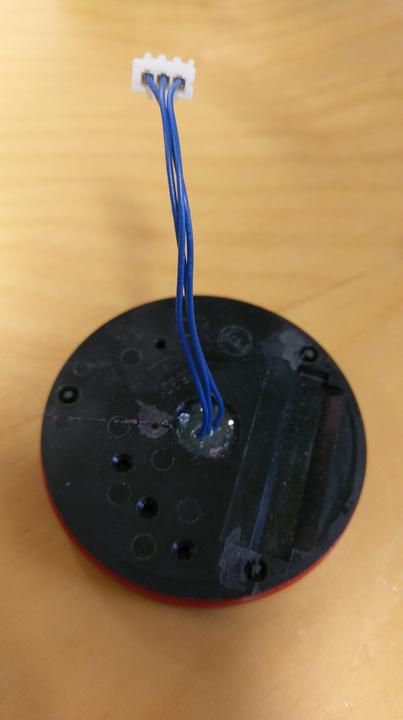

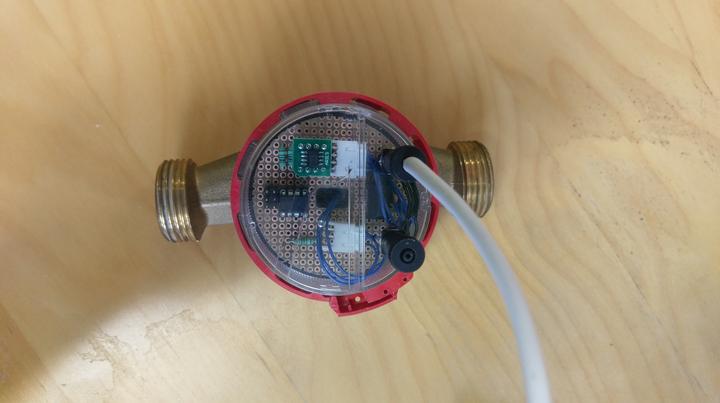

LogomatIQ - na vodomere som odrezal spodnu cast aby sa Hall senzor dostal co najblisie k magnetu vodomera a senzor som zalial epoxy
0
0

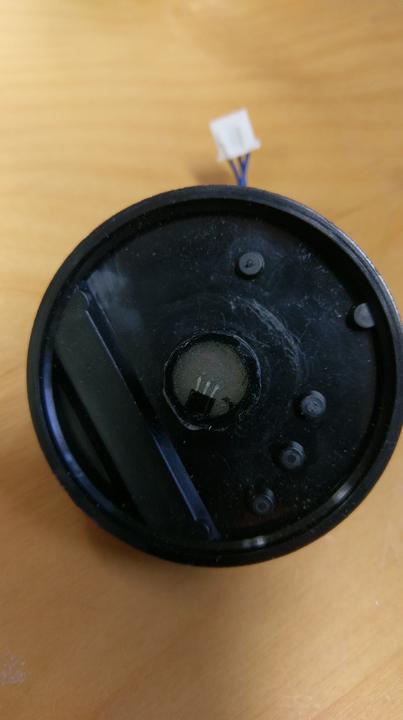

LogomatIQ - zaliaty Hall senzor
0
0

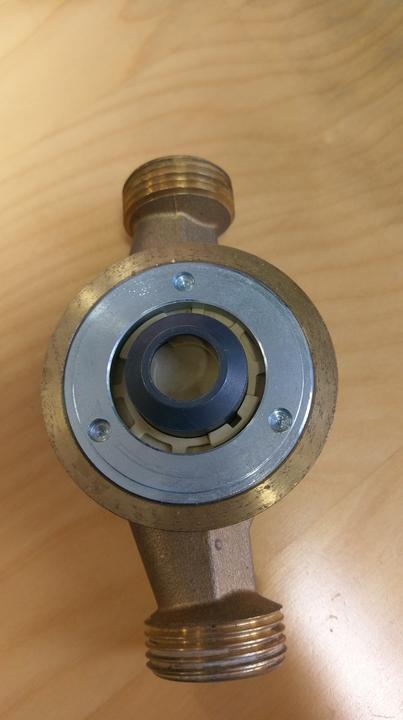

LogomatIQ - spodna cast vodomera s vrtulkou a magnetom
0
0
LogomatIQ - Uz funguje meteo stanica a zavlaha, dalsia uloha je kalorimeter na TC a online meranie COP
0
0

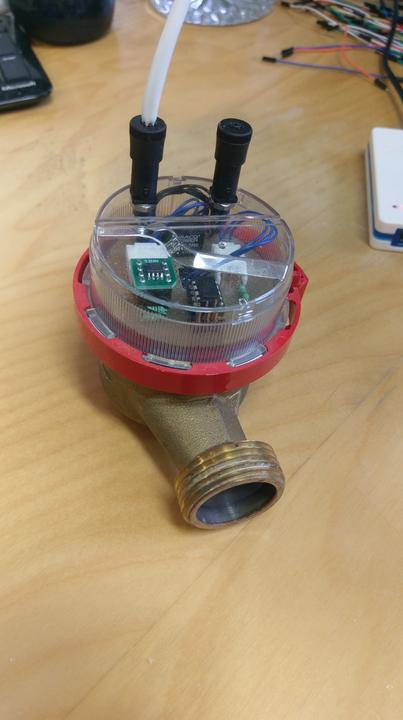

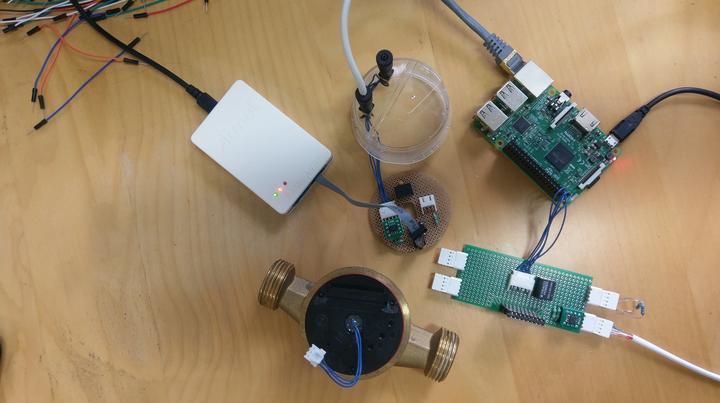

LogomatIQ - Prietokomer pripojeny cez I2C -> prototyp
0
4
LogomatIQ - tychto potrebuje system 3ks, zavlaha, prietok pre TUV a prietok pre vykurovanie.
1
0
LogomatIQ - System s prijmacom meteo stanice
1
0

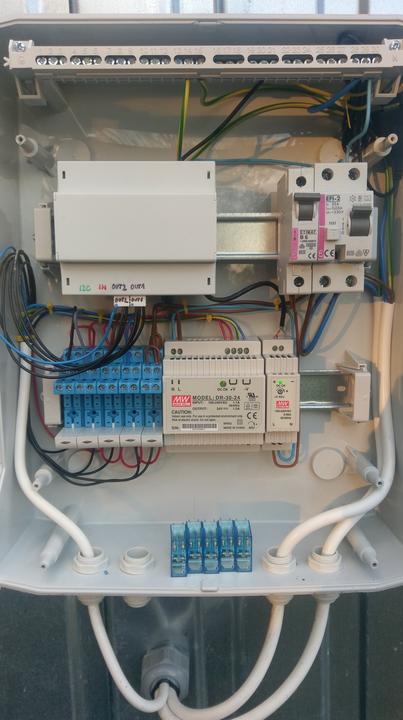

LogomatIQ - cast systemu riadiacia zavlazovanie
1
0

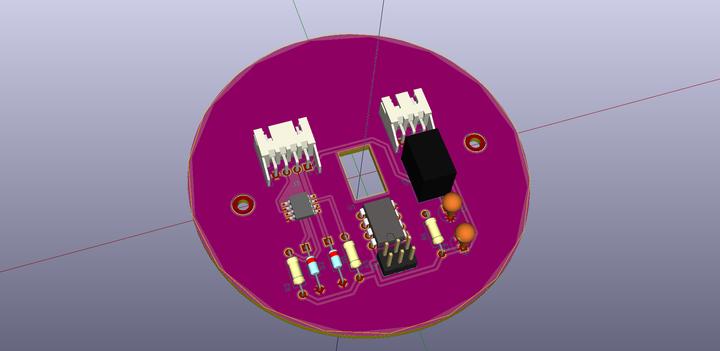

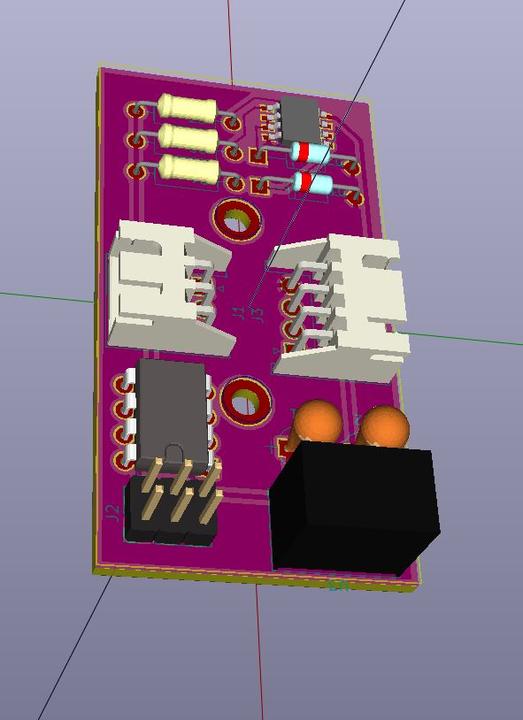

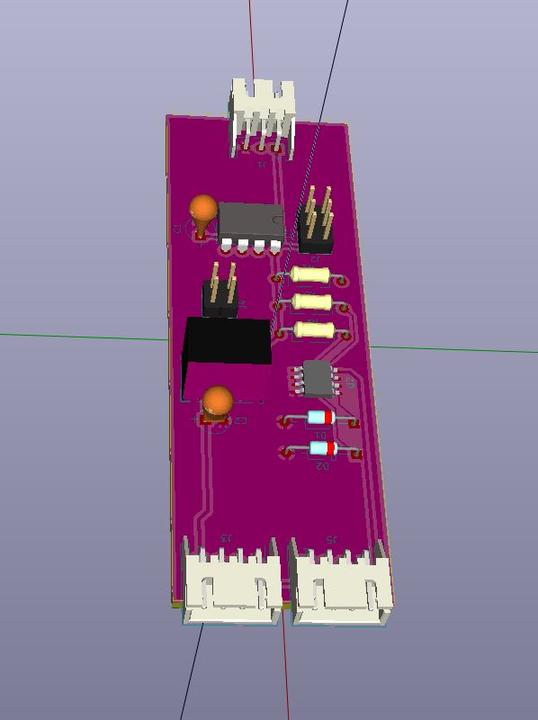

LogomatIQ - PCB prietokomera
1
2

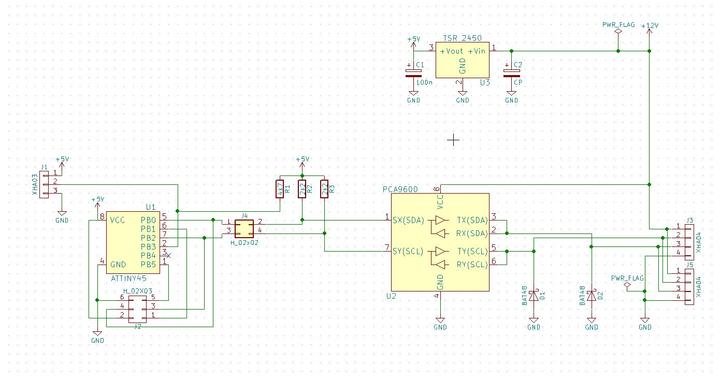

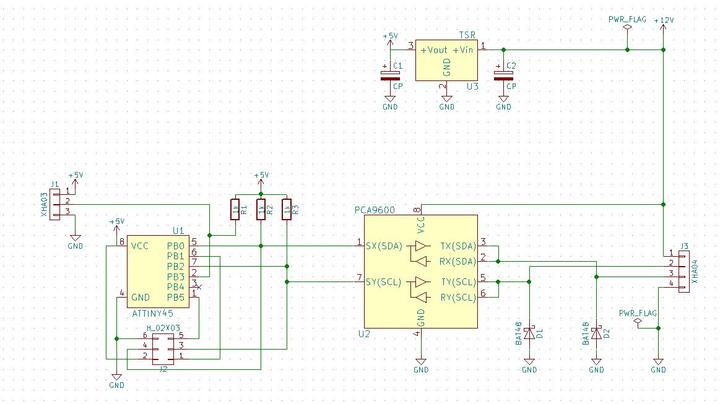

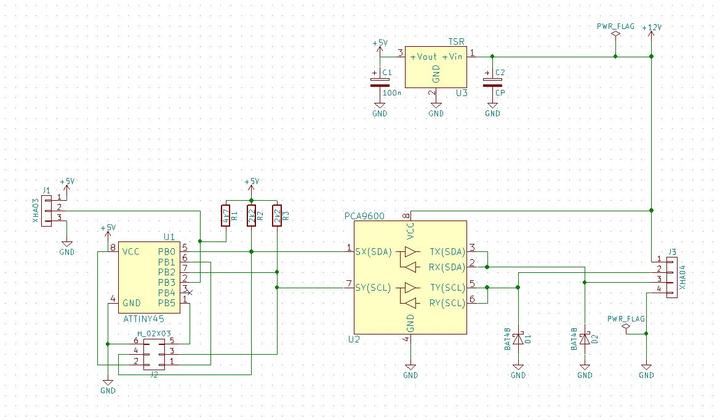

LogomatIQ - schema prietokomera
0
2

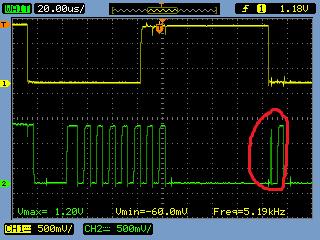

LogomatIQ - RPI3 hardver nepodporuje spravne clock stretching pri I2C pre pomalsie zariadenia = maly priekak
0
0

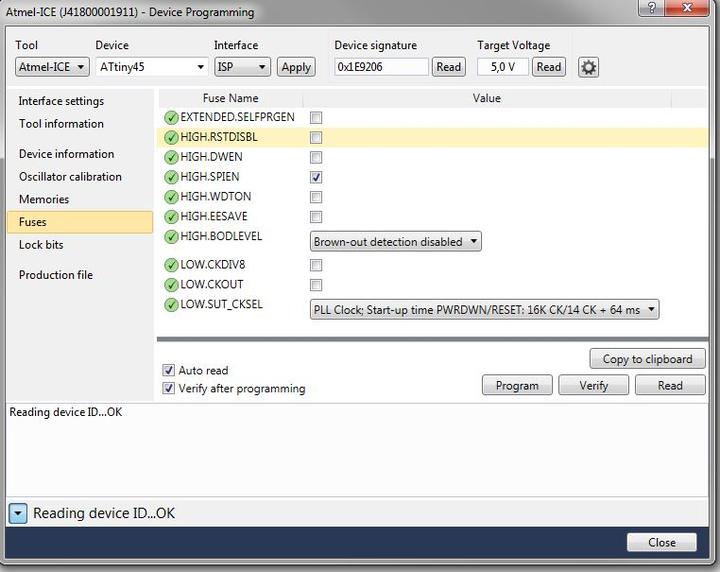

LogomatIQ - Tymto nastavenim poistiek v attiny sa da pouzit interny RC oscilator na takt 16MHz, tym sa vyriesi problem s RPI3. Podstatne su poistky CKDIV8 a SUT_CKSEL
0
4

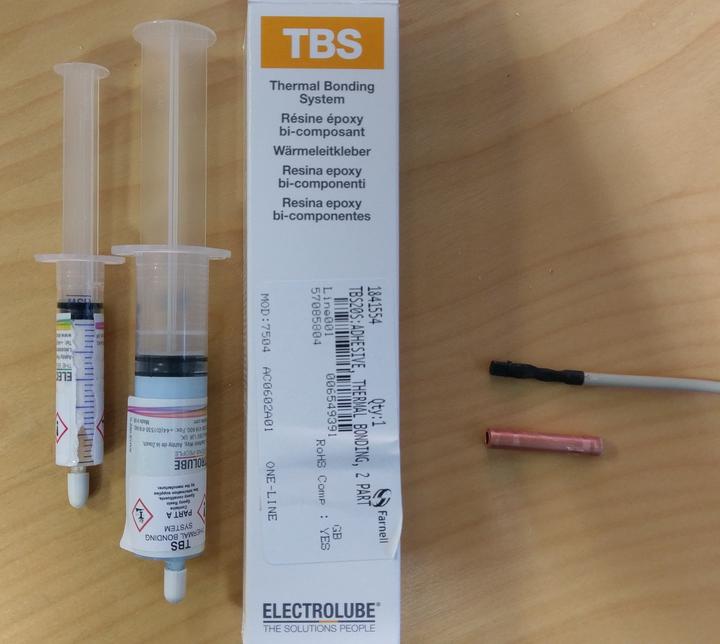

LogomatIQ - teplotne cidlo DS18B2 vlozim do medenej 6,25mm rurky a vnutri zalejem specialny teplovodivym epoxy
0
0

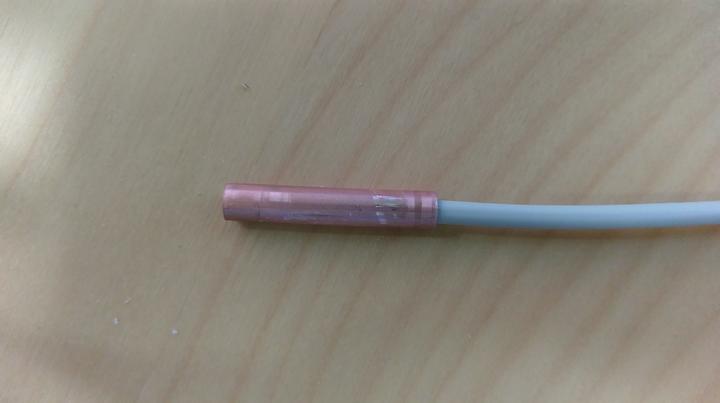

LogomatIQ - cidlo v rurke, este nezaliate
0
0
LogomatIQ - ina alternativa pre meranie teploty
0
0

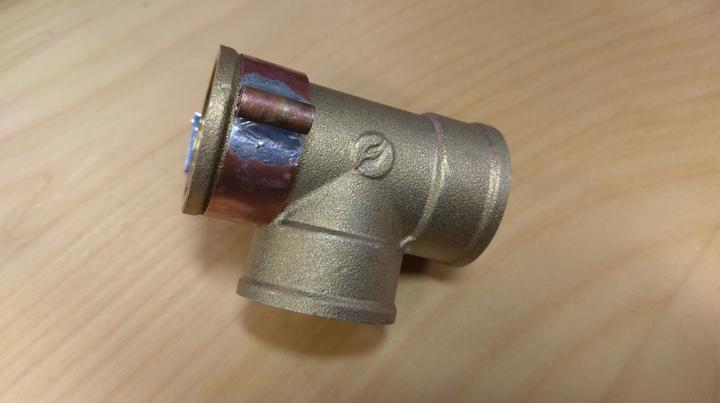

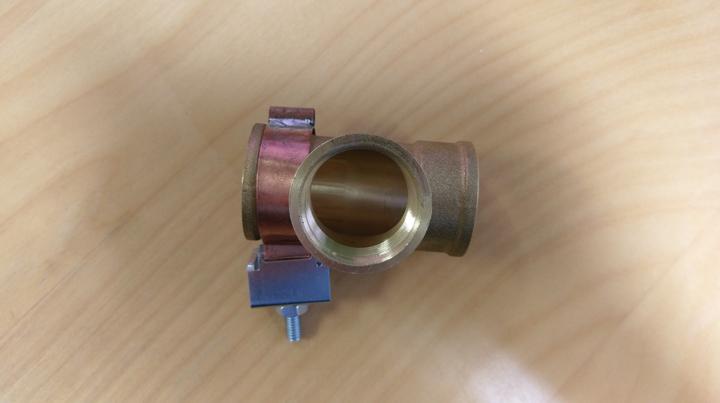

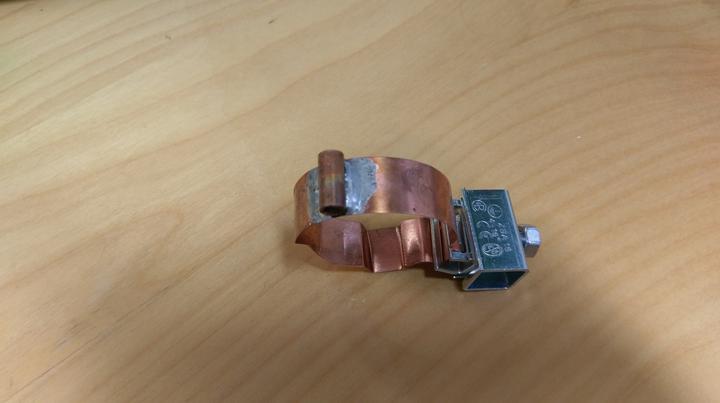

LogomatIQ - medena paska je pritiahnuta na mosadzny fiting/ruru, do naletovanej rurky sa vlozi cidlo
0
8
LogomatIQ - detail upevnenia
0
0

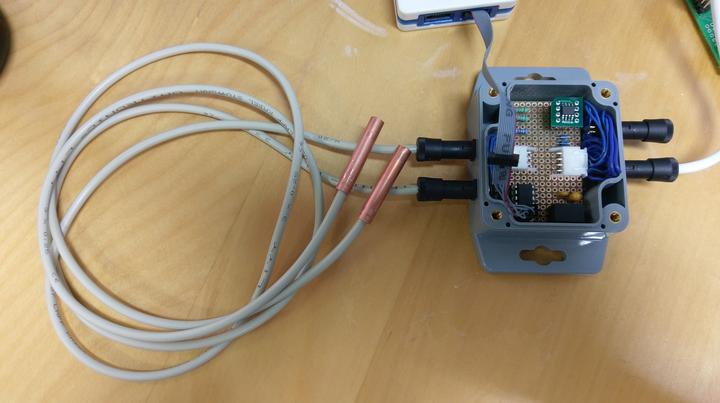

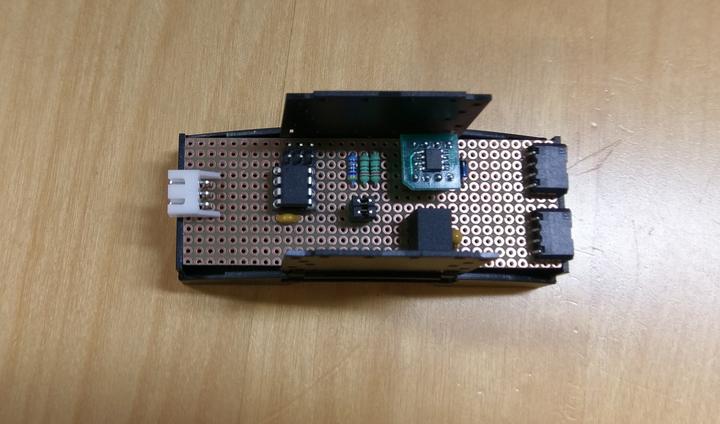

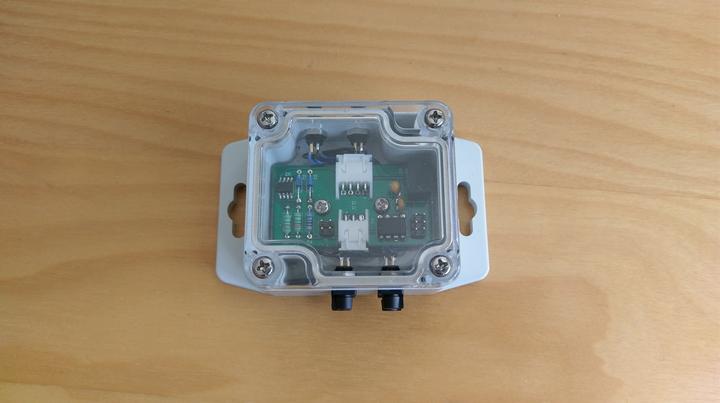

LogomatIQ - modul na meranie teploty, zatial na 2 cidla ->prototyp
1
0
LogomatIQ - schema modulu merania teploty je takmer zhodna s meranim prietoku, akurat na vstup je pripojeny DS18b20
0
0
LogomatIQ - Obrázok č. 20
0
0

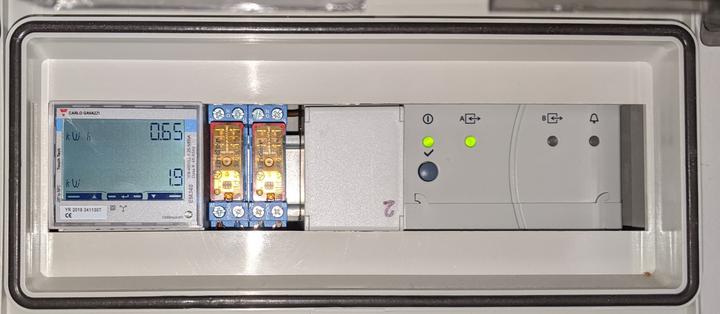

LogomatIQ - Modul pre snimania vykonu/spotreby z elektormera, prototyp
0
0
LogomatIQ - Modul pojde k elektromeru na DIN listu
0
0
LogomatIQ - Schema merania vykonu/spotreby
0
0
LogomatIQ - Obrázok č. 24
0
0

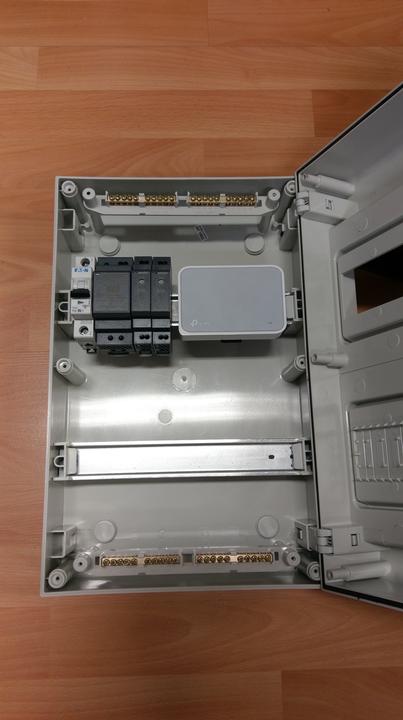

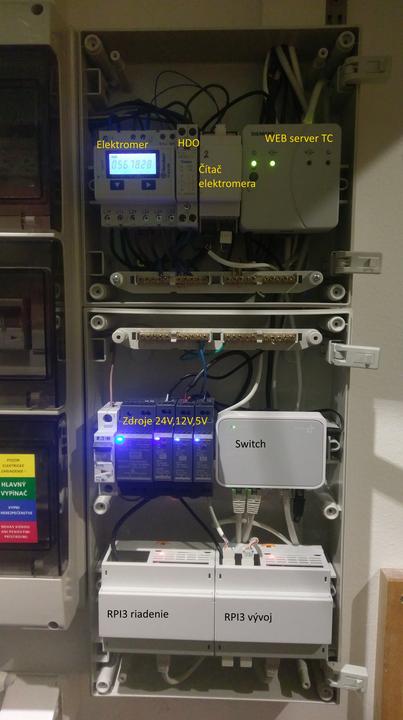

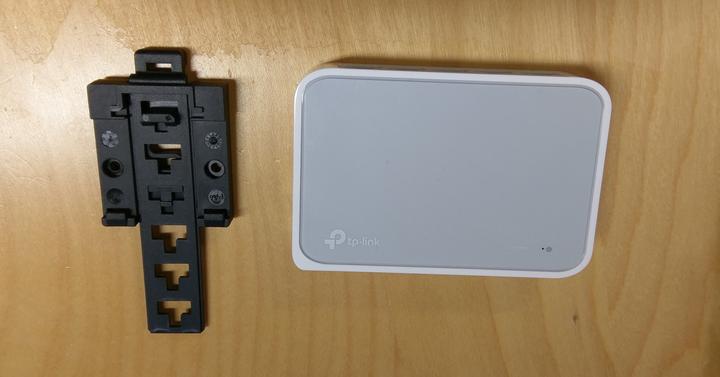

LogomatIQ - V krabici bude aj web server TC takze potrebujem nejaky switch. Priemyselne na DIN Listu stoja cez 100€, takze som kupil switch za 7€ a klip na DIN listu za 3€ :)
0
0

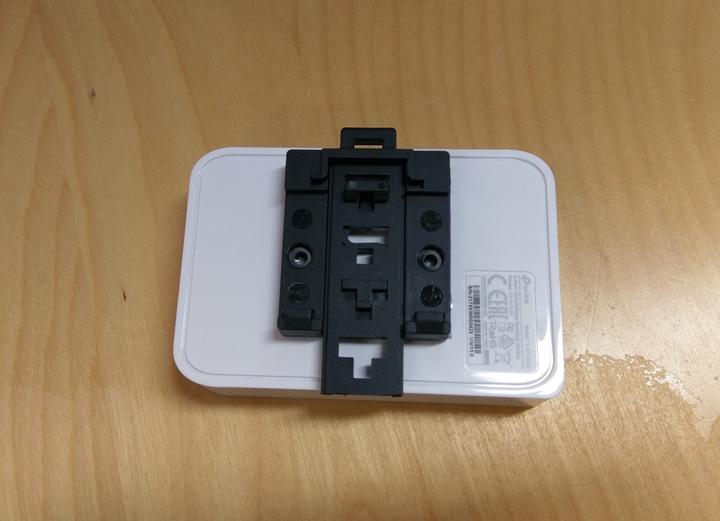

LogomatIQ - Klip sa obycajne skrutkuje, ale nechcel som riskovat ze trafim vnutornosti a ani som switch nechcel otvarat, tak som to tam jednoducho prilepil :)
0
0
LogomatIQ - Obrázok č. 27
0
0
LogomatIQ - Obrázok č. 28
5
4

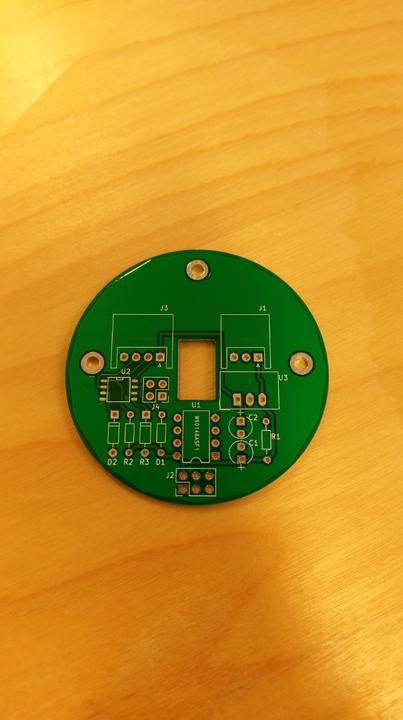

LogomatIQ - Na skusku som si nechal vyrobit jeden PCB v cine :), vyzera to fajn
0
4

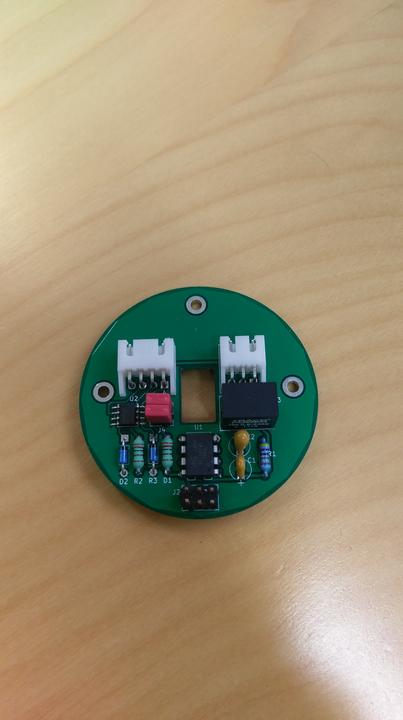

LogomatIQ - osadene...
2
0

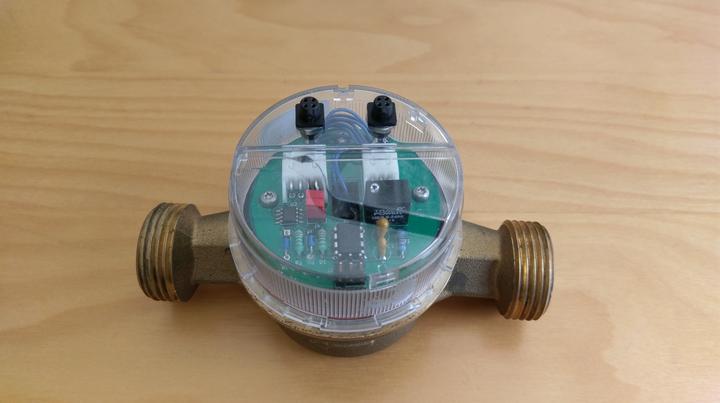

LogomatIQ - Prietokomer, 0ta seria
0
3
LogomatIQ - Modul merania teploty, 0ta seria
0
0

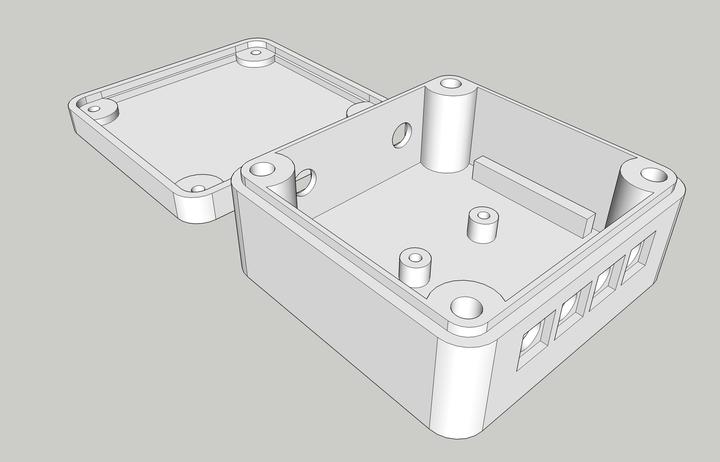

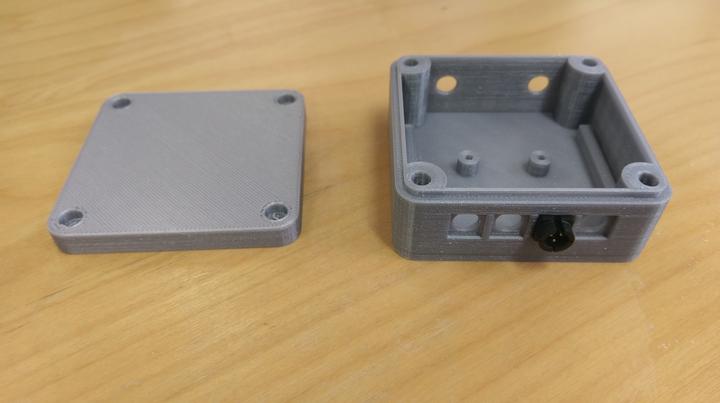

LogomatIQ - Navrhol som si vlastnu krabicku..
0
0

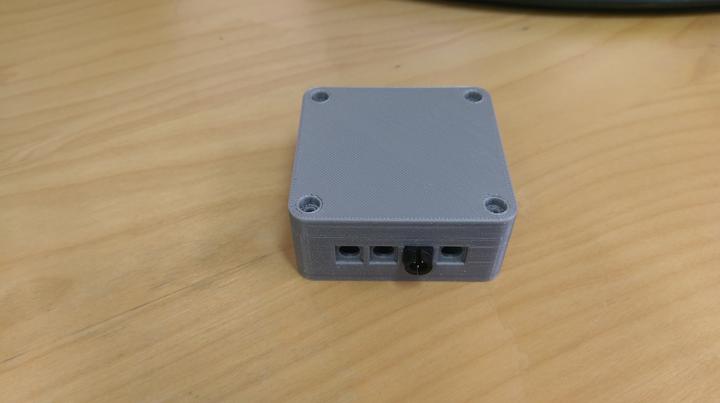

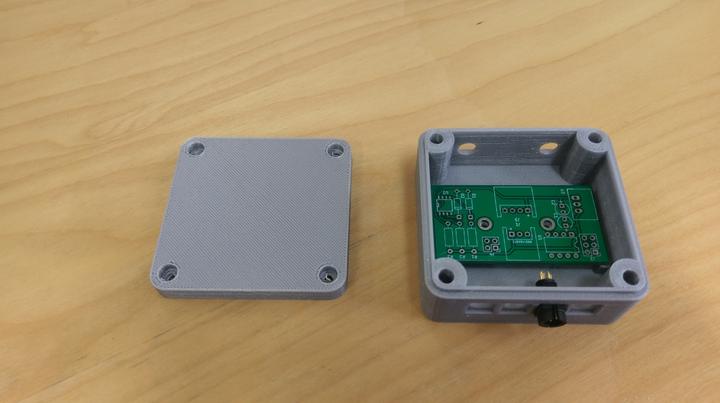

LogomatIQ - A vytlacil na Prusovi :), nie zeby som potreboval, ale zvedavost nedala
3
3
LogomatIQ - Obrázok č. 35
1
0
LogomatIQ - Obrázok č. 36
0
0

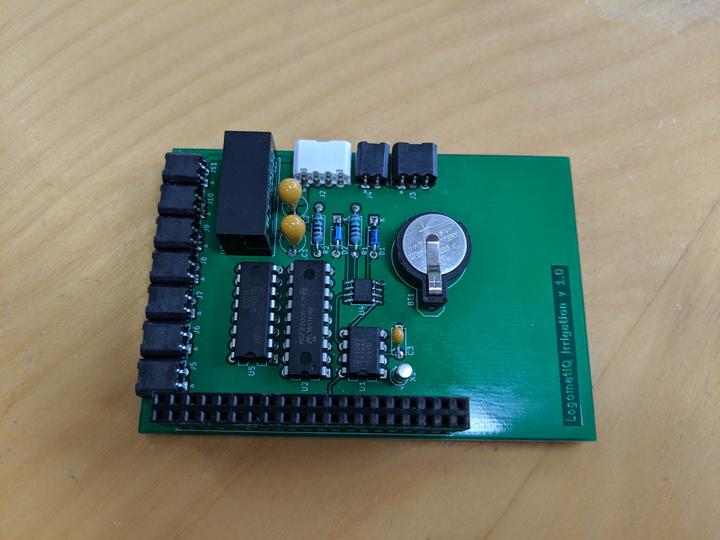

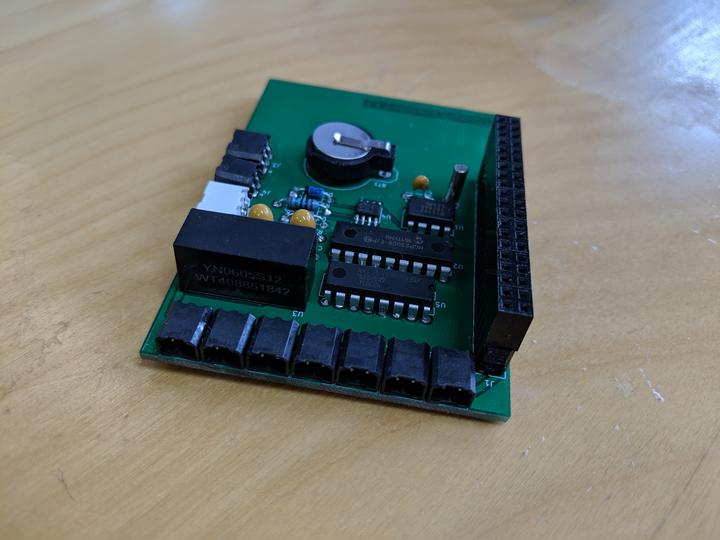

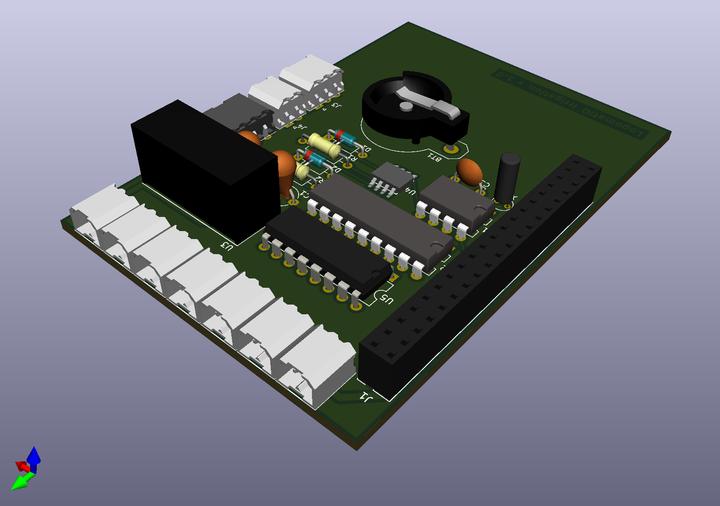

LogomatIQ - Na novu verziu zavlazovania potrebujem 7 kanalov na ovladanie, tak som sa rozhodol prejst s proto dosky na original PCB.
0
0
LogomatIQ - 7 kanalova verzia v realite
0
0
LogomatIQ - 7 kanalova verzia v realite
0
0

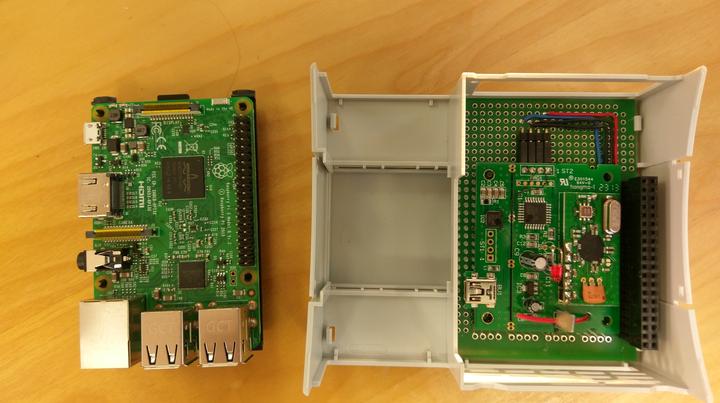

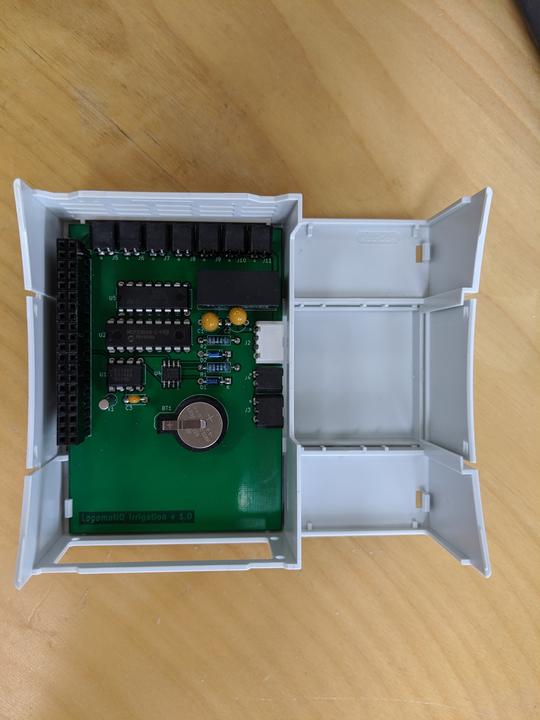

LogomatIQ - do krabicky ide najskor moja doska...
0
0

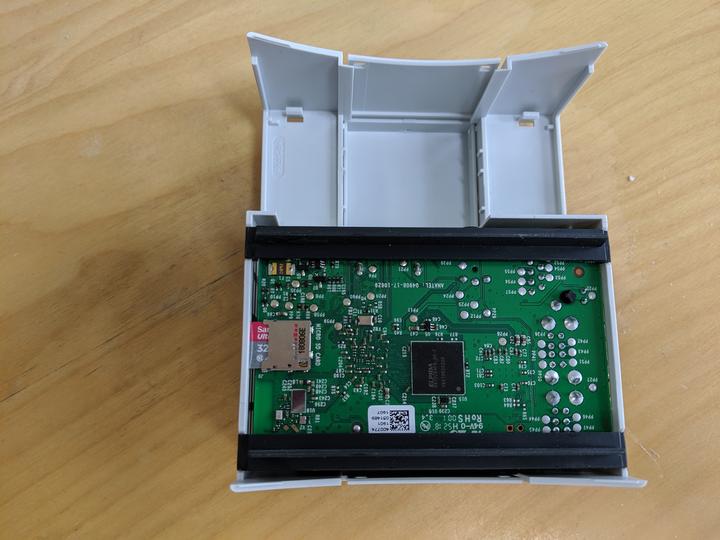

LogomatIQ - ... a na to RPI3B
0
0

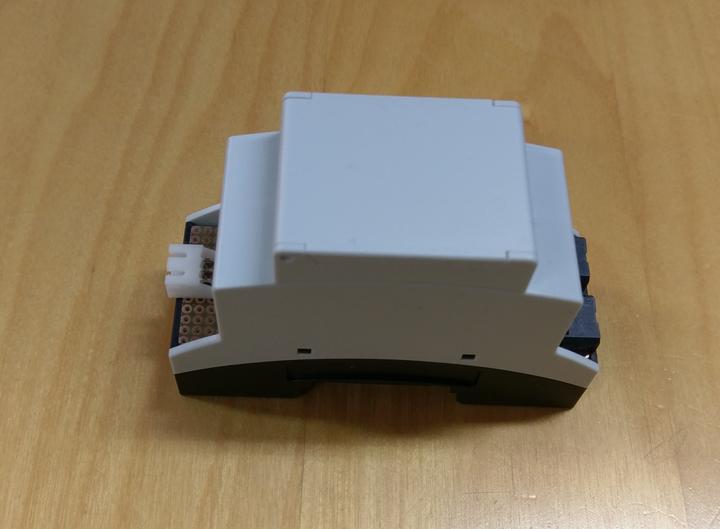

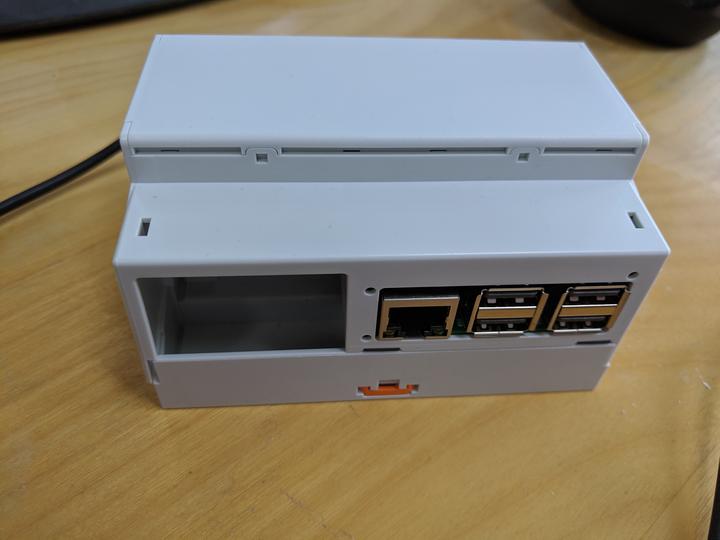

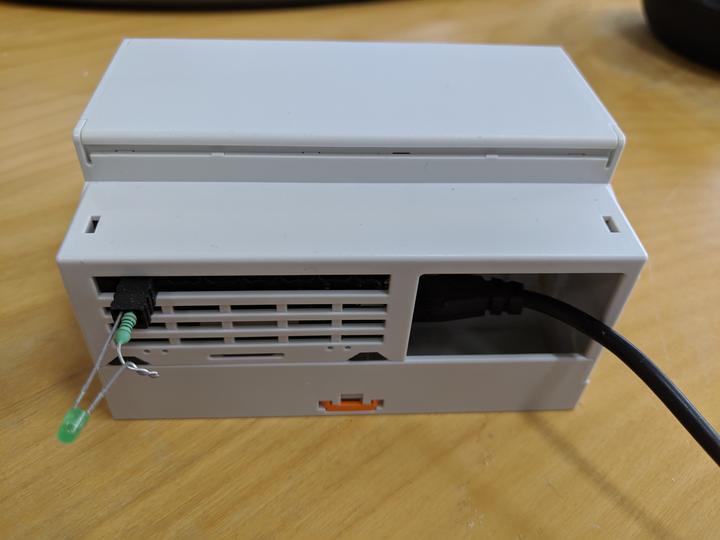

LogomatIQ - krabicka na DIN ma z jednej strany RPI3 konektory
0
0
LogomatIQ - a z druhej je 7 kanalov na spinanie rele. Z boku su este konektory na rozsirenie cez I2C expander
0
0
