Svojpomocná výstavba racionálneho rodinného domu. Dokážem, že dobre zateplený rodinný dom nemusí byť drahší od tých "štandardných". Podrobnejšie na www.raciodom.blogspot.sk
Raciodom - Obrázok č. 1
4

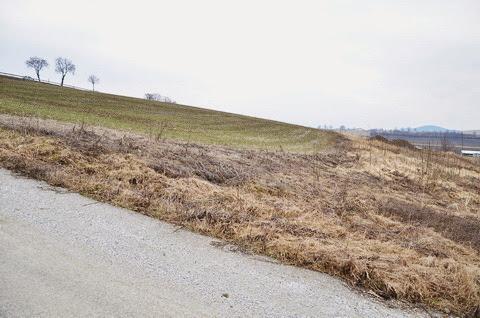

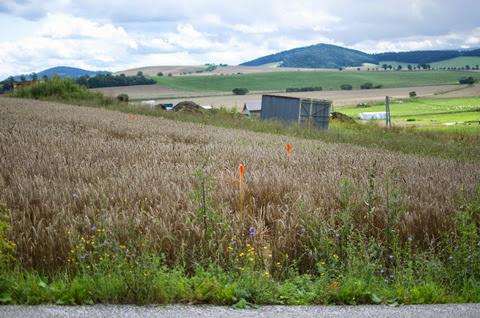

Raciodom - Pozemok vo svahu
Raciodom - Obrázok č. 3

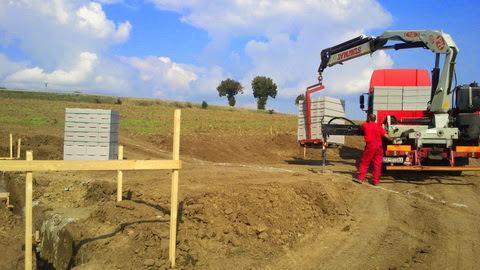

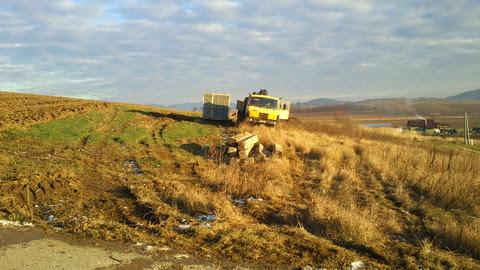

Raciodom - Dovoz stavebného kontajnera
Raciodom - Pred projektovou prípravou sme nechali vypracovať výškopisné zameranie pozemku ako podklad pre projektanta kvôli osadeniu domu.

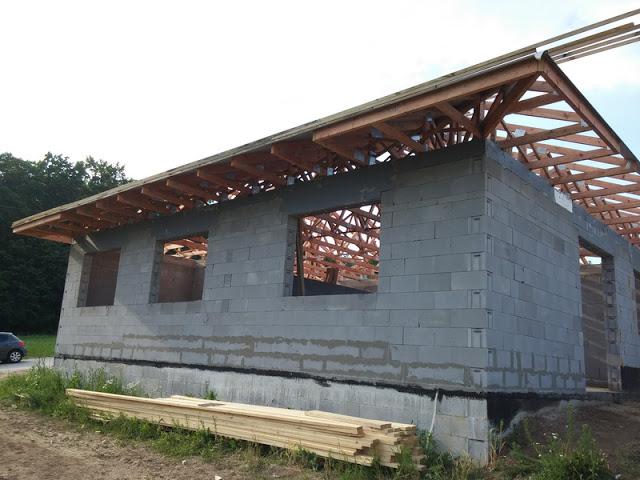

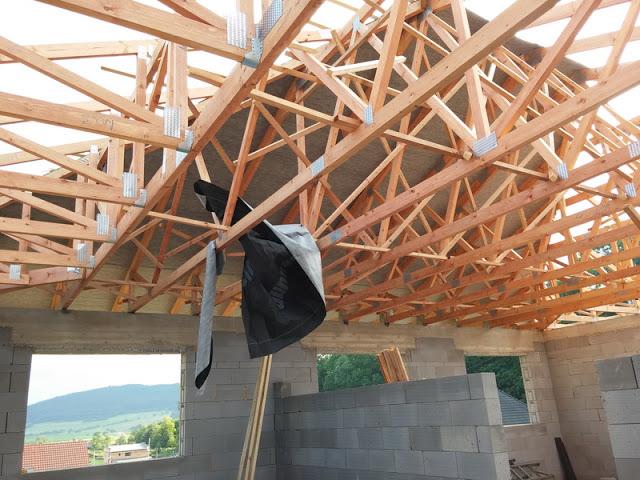

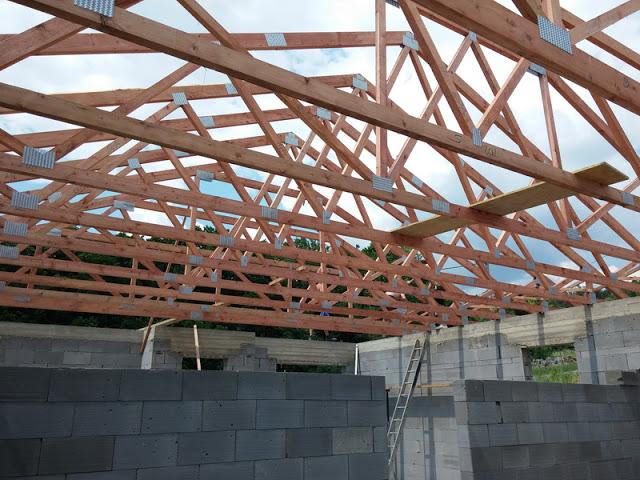

Raciodom - Kompaktný a jednoduchý pôdorys rodinného domu. Nosné sú iba obvodové múry. Krov bude väzníkový
4
7
Raciodom - Osadenie domu vo svahu - tzv. stupňovitý základ
3
2

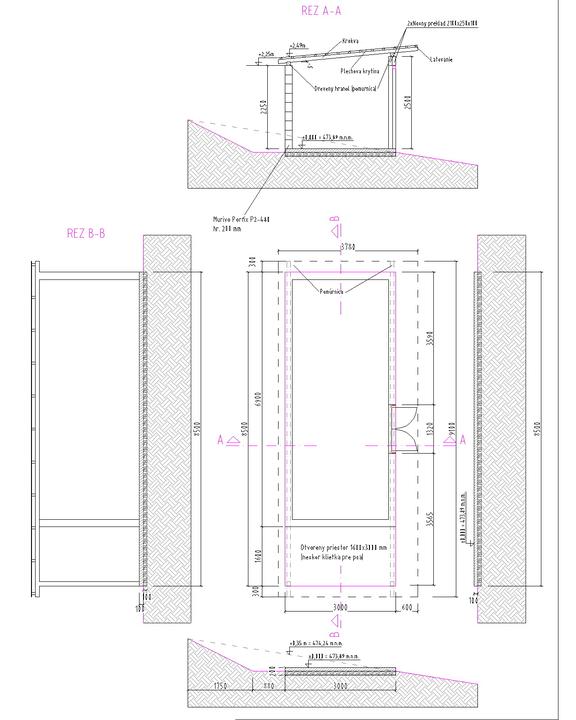

Raciodom - Spolu s výstavbou rodinného domu bude prebiehať aj výstavba záhradného domčeka na náradie
1
Raciodom - Orientačne vytýčený pozemok a rodinný dom kvôli prvotným zemným prácam
Raciodom - Obrázok č. 10
Raciodom - Pokosené

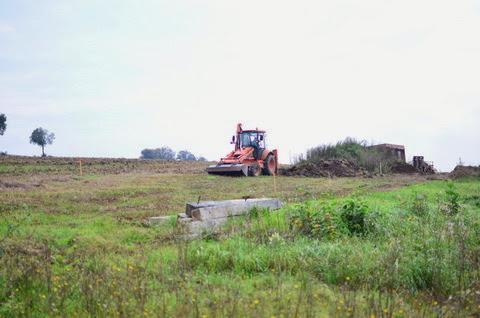

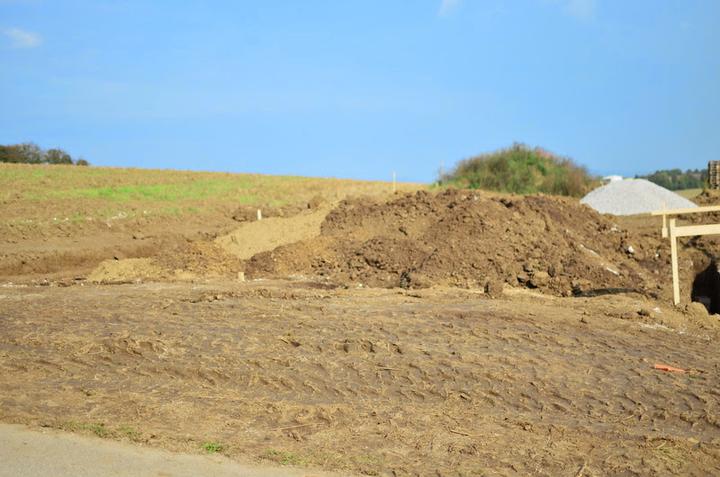

Raciodom - Zhrnutie ornice a zrovnanie pozemku
Raciodom - Ornica pekne nabok. V budúcnosti použijeme na terénne úpravy
Raciodom - Pripravené na základové pásy

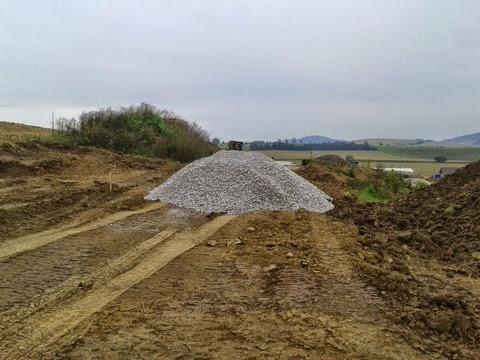

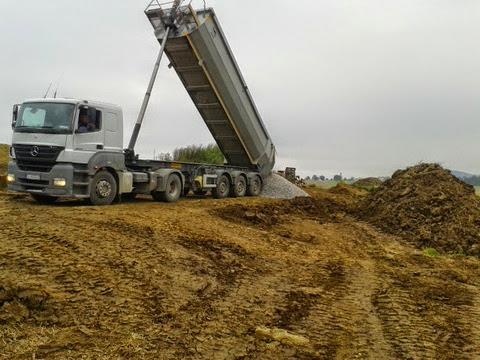

Raciodom - prvá fúra makadamu 16-32
2
Raciodom - Obrázok č. 16

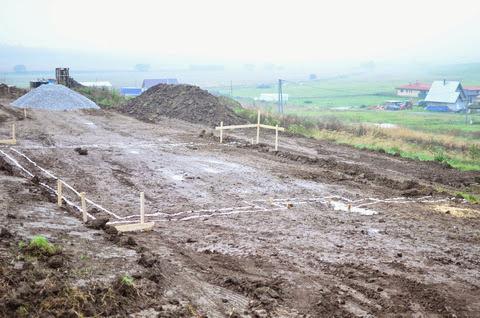

Raciodom - Vyznačené základové pásy
Raciodom - Pásy vykopal báger
5

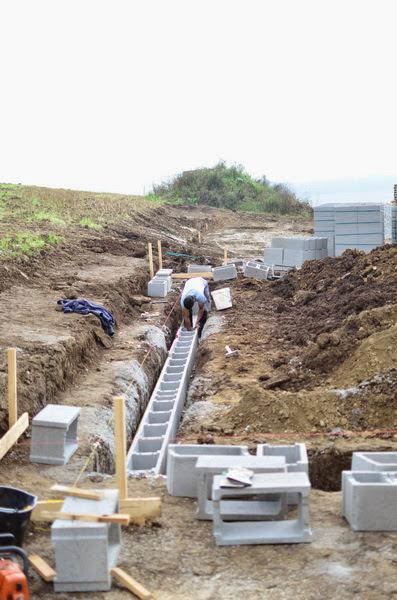

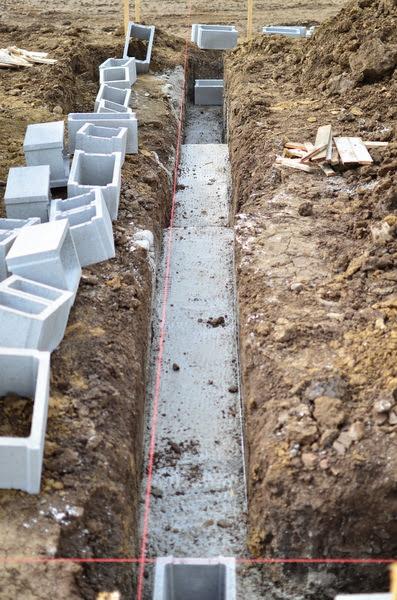

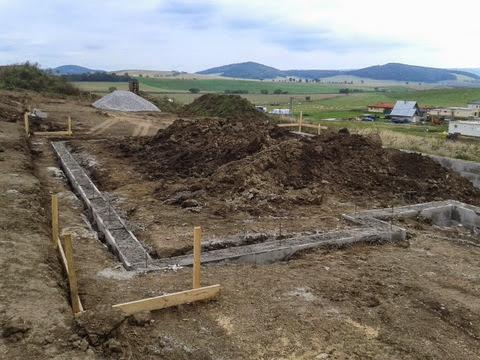

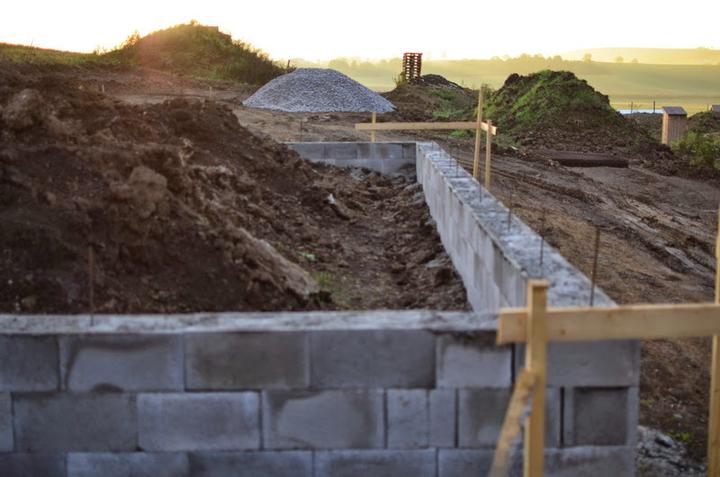

Raciodom - Do výkopu sme uložili betónove prefabrikáty
2
Raciodom - Začistená základová škára
Raciodom - Prenášanie zeminy
Raciodom - Obrázok č. 22
Raciodom - Obrázok č. 23

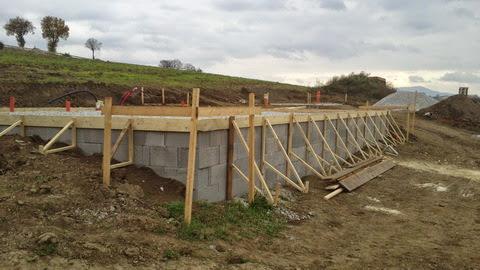

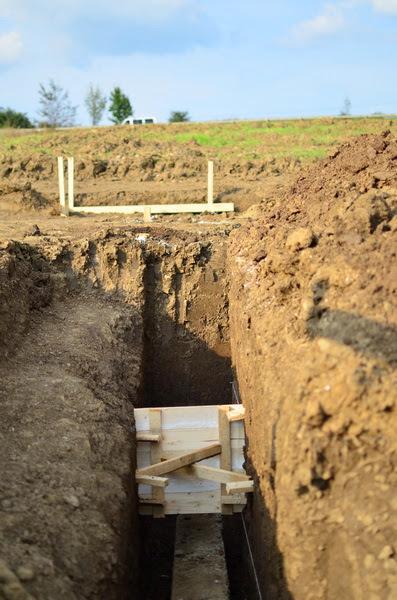

Raciodom - Vyhotovené debnenie pre stupňovitý základ
1
Raciodom - Obrázok č. 25
Raciodom - Obrázok č. 26
Raciodom - Obrázok č. 27
Raciodom - Stupňovitý základ
2
Raciodom - Obrázok č. 29
Raciodom - Obrázok č. 30
Raciodom - Obrázok č. 31
Raciodom - Obrázok č. 32
Raciodom - Obrázok č. 33
2
Raciodom - Obrázok č. 34
1
Raciodom - Obrázok č. 35
Raciodom - Obrázok č. 36
Raciodom - Obrázok č. 37

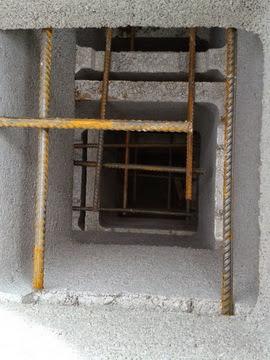

Raciodom - Takto sa železo neviaže. V tomto prípade je to však jedno nakoľko tieto základy by sa zaobišli aj bez železa
Raciodom - Obrázok č. 39
Raciodom - Obrázok č. 40
3
Raciodom - Obrázok č. 41
Raciodom - Obrázok č. 42
Raciodom - Obrázok č. 43

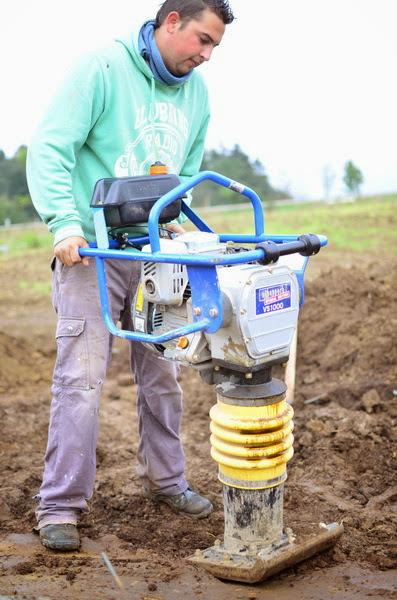

Raciodom - Hutnenie zeminy po vrstvách
Raciodom - Obrázok č. 45
Raciodom - Znova výkop. Tentokrát pre ležaté rozvody a vodomernú šachtu.
1

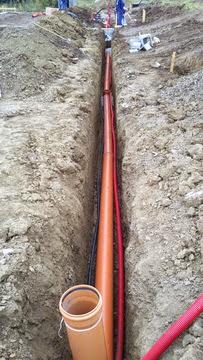

Raciodom - Osadené chráničky a vodovodné potrubie
Raciodom - Obrázok č. 48
Raciodom - Výkop pre vodomernú šachtu
Raciodom - Kontrolná šachta zemného registra. K tomuto miestu je vytvorený spád kvôli vsakovaniu pripadneho kondenzatu.
6
Raciodom - Zemný register. Fuj PVC :D
8

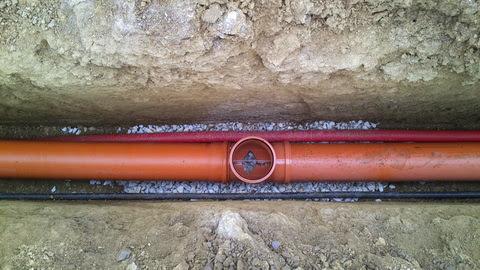

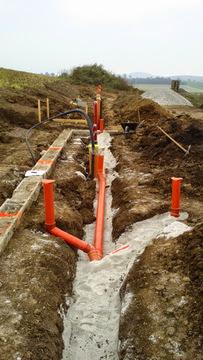

Raciodom - Ležatý rozvod kanalizácie
Raciodom - Osadená vodomerná šachta
Raciodom - Kontrolná šachta zemného registra

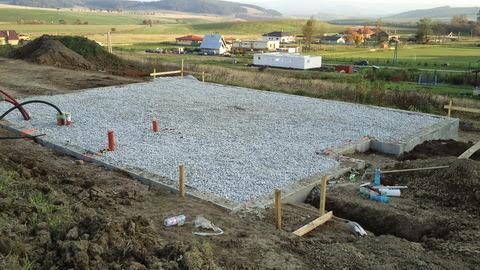

Raciodom - Zhutnená vrstva makadamu 16 - 32 mm
Raciodom - Zašalované
Raciodom - Zašalovaná železobetónová doska záhradného domčeka
1

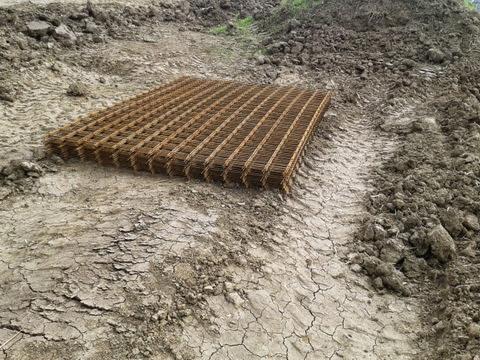

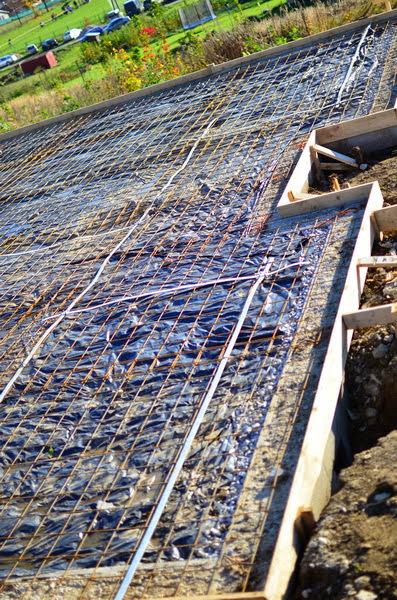

Raciodom - Fólia a kari siete
Raciodom - Trochu netradičná uzemňovacia sústava
1
15
Raciodom - Vývod pre bleskozvod
1
Raciodom - Obrázok č. 61
1
Raciodom - uzemňovacia tyč
2

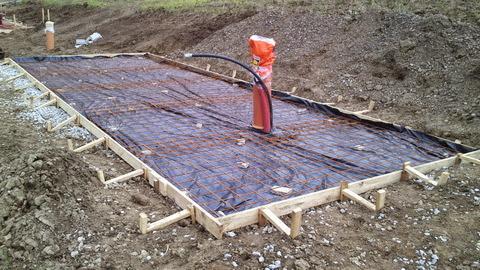

Raciodom - Fólia a kari siete pre záhradný domček
1
4
Raciodom - Betonáž podkladného betónu
Raciodom - Obrázok č. 65

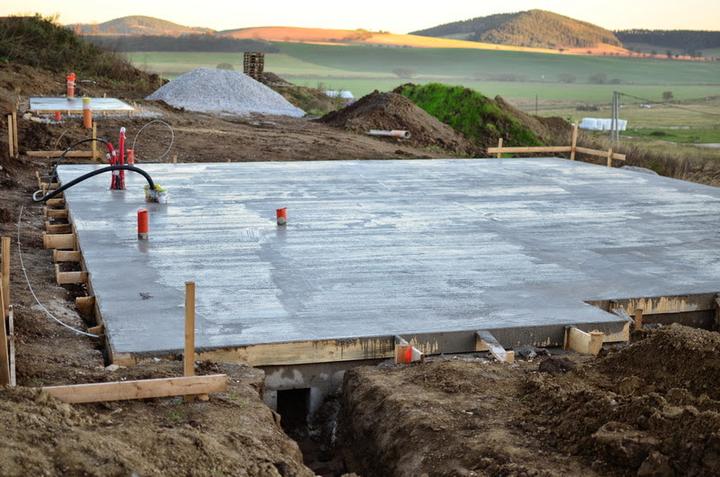

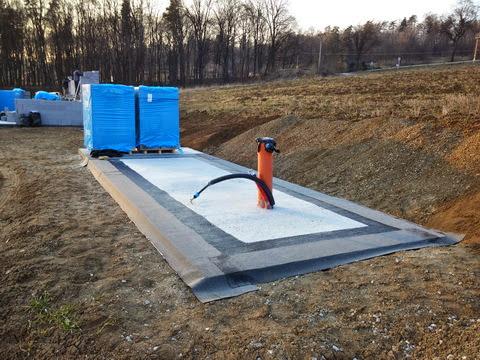

Raciodom - Podkladný betón vyhotovený

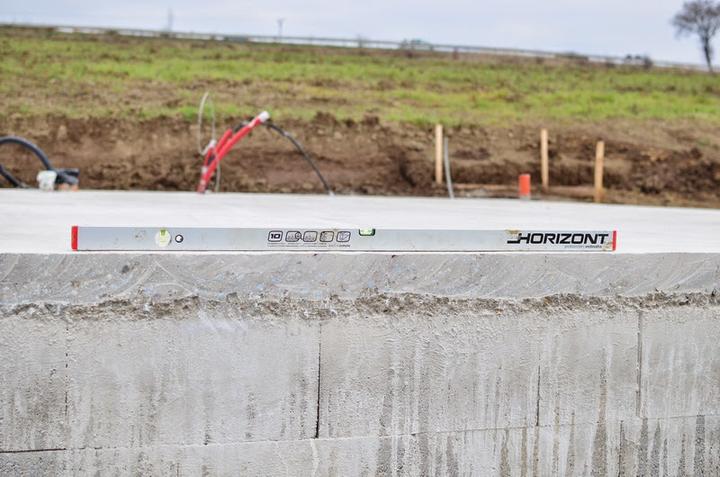

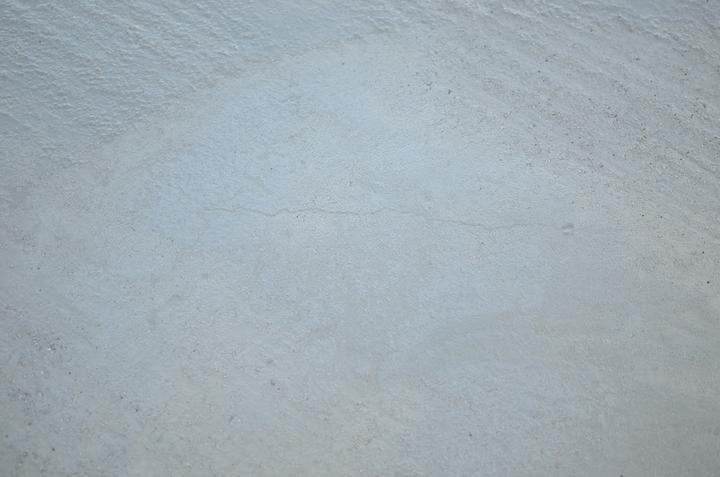

Raciodom - Až na jednu malú trhlinku taký ako má byť

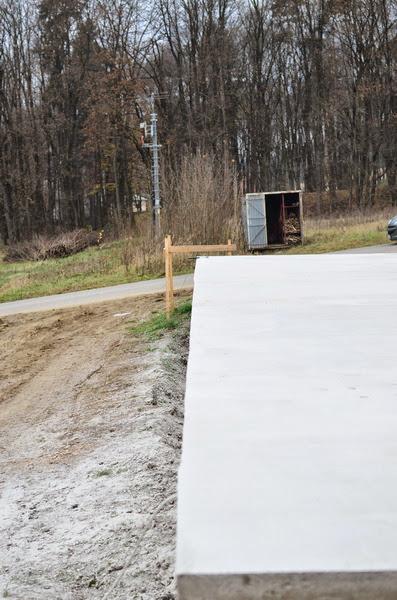

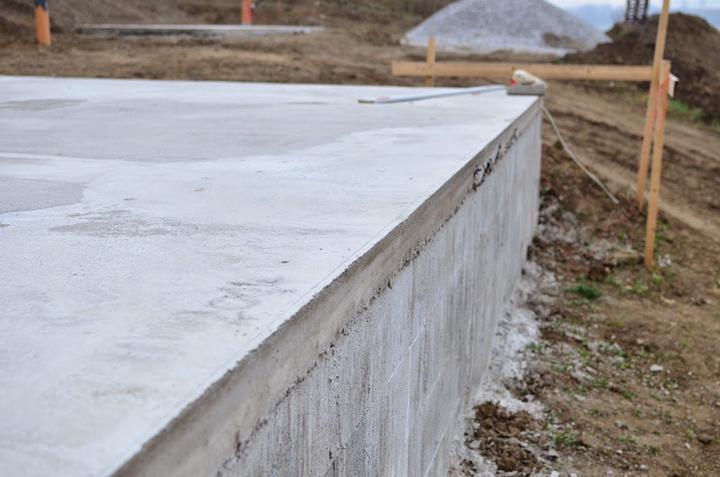

Raciodom - Železobetónová doska záhradného domčeka
1
Raciodom - Odšalované
1
Raciodom - Obrázok č. 70
2
3
Raciodom - Vyššie uvedeným spôsobom nešalujte. Je to komplikované a nestabilné. Voľte spôsob prichytavania o kari siete resp. o vodorovné výstuže.
10
Raciodom - Obrázok č. 72
1
Raciodom - Obrázok č. 73
Raciodom - Obrázok č. 74
1

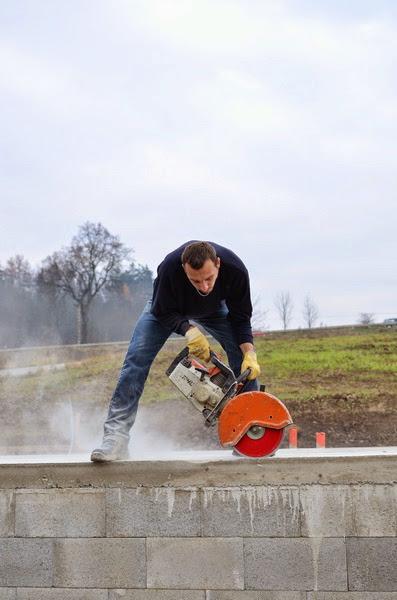

Raciodom - Nerovnosť orežeme
Raciodom - Radšej spraviť poriadny "šalung" ako to neskôr orezávať
3
Raciodom - Obrázok č. 77
Raciodom - Obrázok č. 78
Raciodom - Obrázok č. 79
Raciodom - Obrázok č. 80
1
Raciodom - Pretlak pod cestou

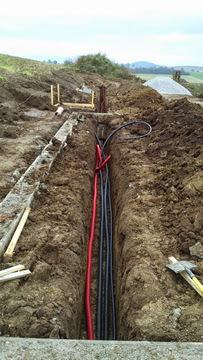

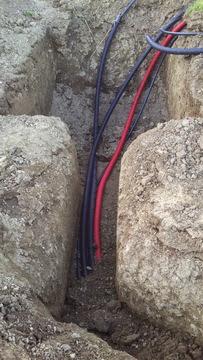

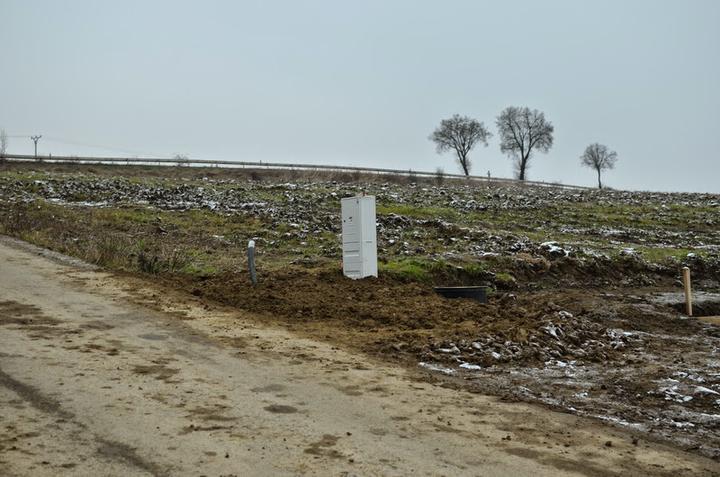

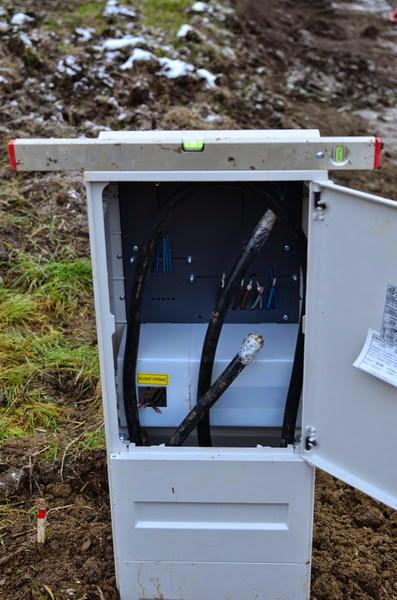

Raciodom - Zaústenie chráničiek a káblov do elektromerového rozvádzača a jeho osadenie
1
Raciodom - Obrázok č. 83
Raciodom - Obrázok č. 84
1
Raciodom - Kanalizačná prípojka

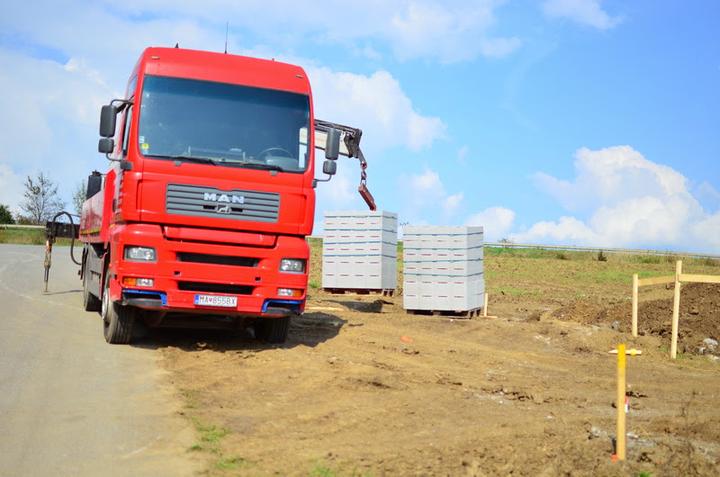

Raciodom - Prvá várka materiálu
Raciodom - Napenetrované
1
Raciodom - Zapojený vodomer. Dole privod, hore vyvod pre rodinny dom a zahradny domcek.
2
Raciodom - Pod okennými otvormi osadené dva prúty fi 8 s presahom 0,5 m na obe strany okenného otvoru
3
6
Raciodom - Obrázok č. 90
1
2
Raciodom - Vodorovná hydroizolácia pod obvodové murivo záhradného domčeka
2

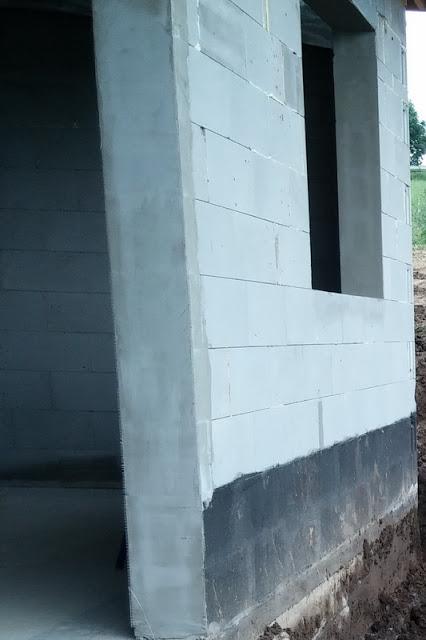

Raciodom - Murivo na tejto strane bude začínať cca v úrovni terénu, preto ho je potrebné ošetriť hydroizoláciou. Pôvodne sme mali v pláne vodorovnú hydroizoláciu zahnúť a nataviť nahor ... viac na http://pasivnybungalov.blogspot.sk/
1
Raciodom - zatreté škáry lepidlom
2

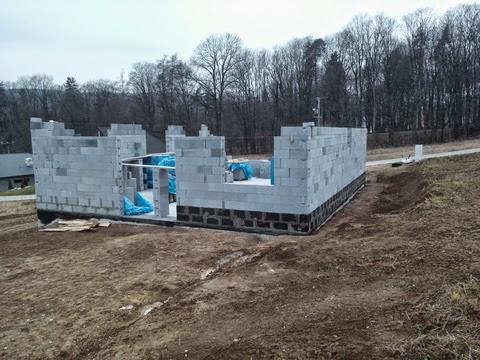

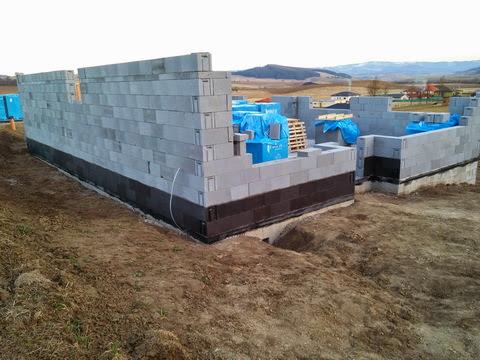

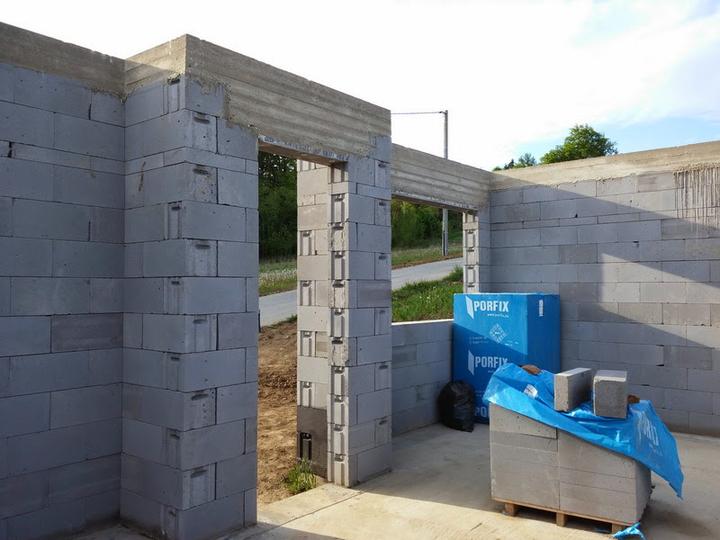

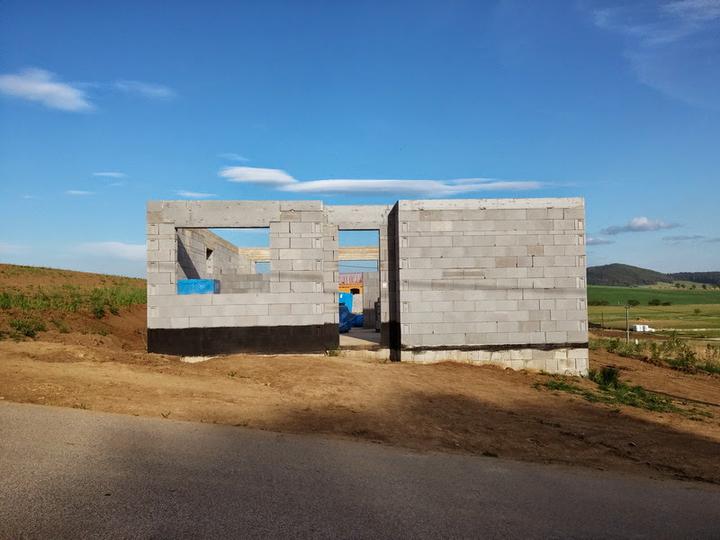

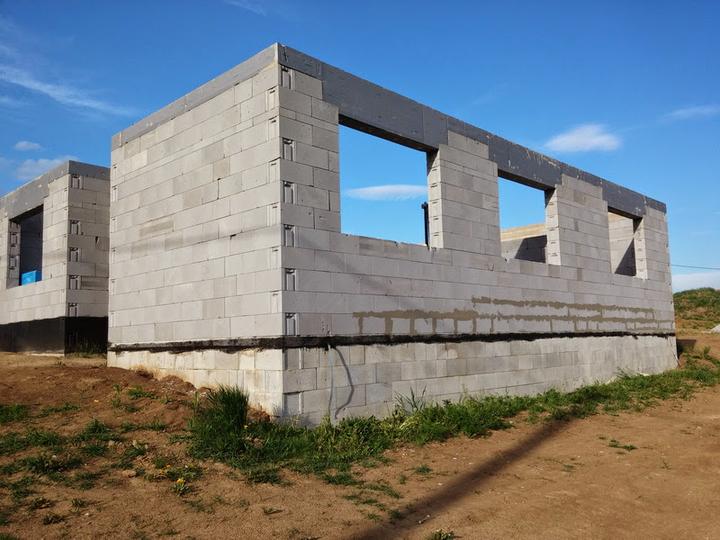

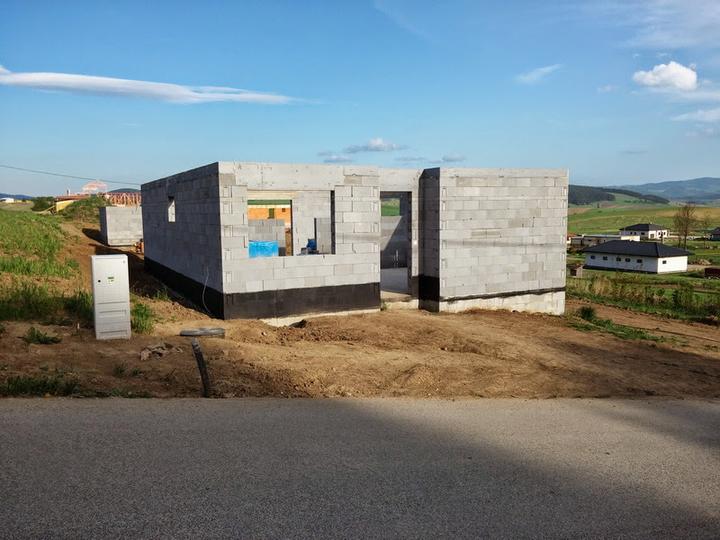

Raciodom - Obvodové murivo done.
Raciodom - Záhradný domček vymurovaný
1
Raciodom - Obrázok č. 96
1
Raciodom - Obrázok č. 97
Raciodom - Strmene na objednávku.
Raciodom - Drevo na šalovanie venca.

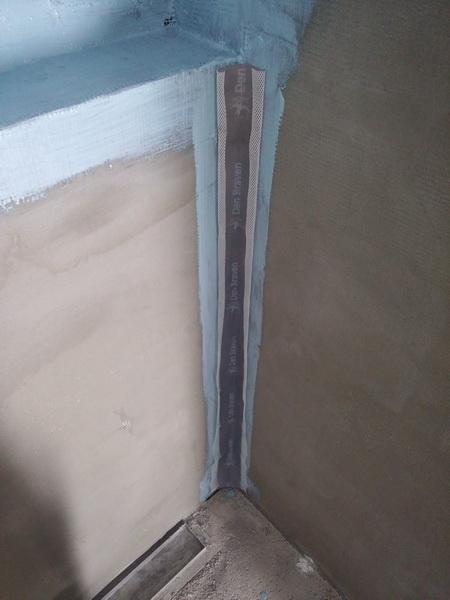

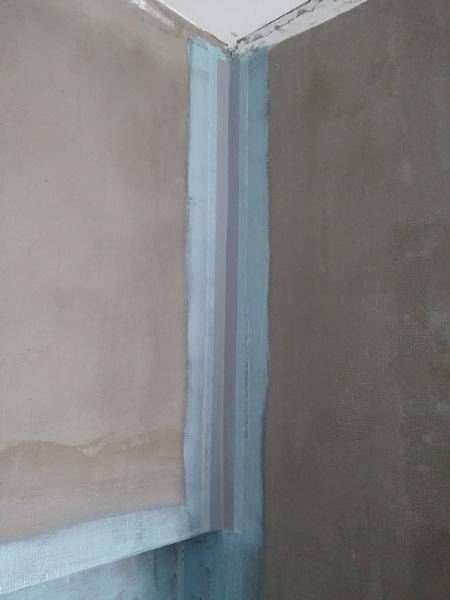

Raciodom - Prvý náter tekutej hydroizolácie Den Braven
  • Ján Virostko
    PRO
    Drzim palce pri vystavbe. 🙂 Nechcem sa ta nijako dotknut ani rypat, no toto urcite nie je pasivny domcek. Dobry NED ano.
    • Ján Virostko
      PRO
      @dominik_boksansky  tak ja na to pozriem a viem 😃 ked zoberiem do uvahy veci, ktore su viditelne od tvaru domu, orientacie, izolacii, lokality, tak uz viem co to odhadnut.
      • dominik_boksansky
        AUTOR
        @janvirostko  Je vidiet nejake nedostatky okrem toho ze to je bungalow?😃
        • Ján Virostko
          PRO
          @dominik_boksansky  ved to, ze je to bungalov, nie je nedostatok 🙂
          • dominik_boksansky
            AUTOR
            @janvirostko  Nedostatok nie, ale 15 kWh/m2 za rok pri bungalove velmi tazko, resp. za vela penazi 🙂.
            • 4wowa4čím ďalej tým lepšie 🙂
              • lucyy1312@dominik_boksansky  mal by si zmeniť názov albumu 😃, bungalov a pasív, hmm. My budeme mať zateplenie grafitovým 30cm, predsadenú montáž okien atď. a bude to "len" nízkoenergetický bungálov 🙂
                • dominik_boksansky
                  AUTOR
                  @lucyy1312  pasivny bungalov sa mi paci viac 🙂
                  • lucyy1312@dominik_boksansky  Inak presne ten istý polystyrén máme i my v pivniciach u svokrovcov uskladnený 2x1x0,3 (156m2). Bola super cena, museli sme kúpiť takto popredu 🙂. Sú to iné platne.
                    • lubos666mna by zaujimalo ake TS( tepelne straty) su vypocitane pre takto rieseny bungalow ,ako budes riesit kurenie?
                      • dominik_boksansky
                        AUTOR

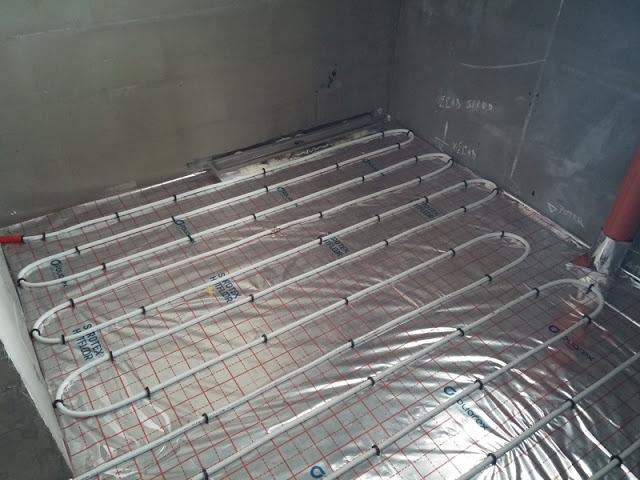

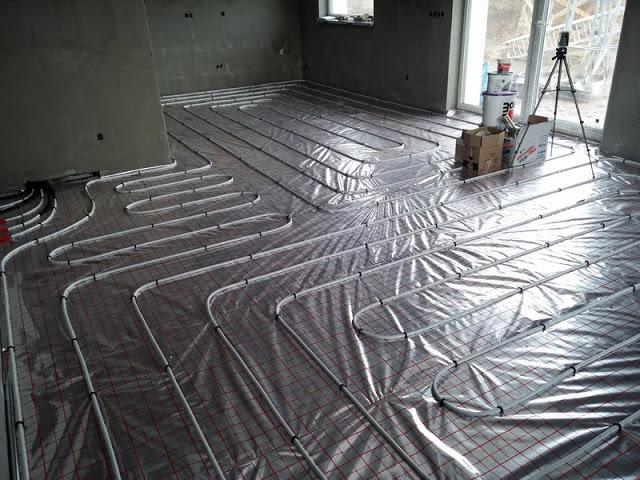

                        @lubos666  potreba tepla na vykurovanie je pocitana na cca 25 kWh/m2 za rok. Kurenie bude teplovodna podlahovka
                        • lubos666@dominik_boksansky  neviem cim planujes vykurovat ale pri tychto ts sa mozno oplati ist do el.energie vzhladom na vstupnu invwsticiu do plynu nie?
                          • dominik_boksansky
                            AUTOR
                            @lubos666  presne tak. Vykurovanie bude elektrickou energiou. Do domu som plyn nezavadzal. Dom komin nema.
                            • abobo@dominik_boksansky  vsak spotreba po nastahovani ti ukaze ci nam nazvom "neklames" a hlavne aj sam sebe... 🙂
                              • dominik_boksansky
                                AUTOR
                                @abobo  uplne pasivny nebude. No chcem aby to bolo niekde okolo 25 kWh/m2 za rok =D
                                • abobo@dominik_boksansky  tak to by malo byť reálne. Ja viem čo bol tu v Ružomberku za masaker dostať sa pri poschodovej kocke na 15 kWh/m2
                                  • dominik_boksansky
                                    AUTOR
                                    @abobo  pri tomto bungaci by to bolo prilis nakladne sa dostat na 15 kWh a poschodovy sme nechceli.
                                    • dominik_boksansky
                                      AUTOR
                                      @abobo  Ale budem sa k nemu spravat pasivne =D
                                      • abobo@dominik_boksansky  rozumiem viacnaklady by sa ti nevratili v usetrenych platbach ani o 50 rokov veru...
                                        • dominik_boksansky
                                          AUTOR
                                          @abobo  presne tak. Potreba tepla sa uz strasne pomalicky hybe s narastom izolacii. Jednoducho ten faktor tvaru ma nieco do seba 🙂.

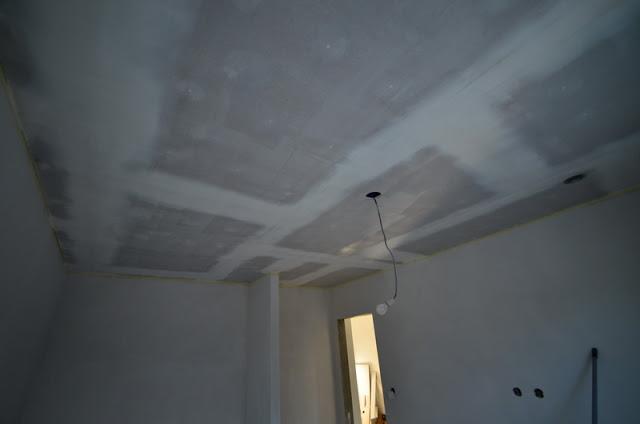

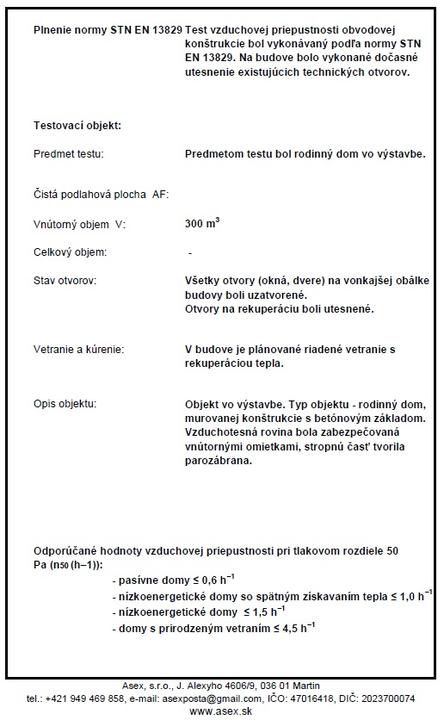

                                          • marta2610@dominik_boksansky  naši mladí stavajú dom,dnu majú hotový sadroš,podlahy,steny omietky ide im už podlahovka na minimum,zvonku ho nemajú zateplený,dá sa spraviť test a teraz je vhodná doba?myslím teplota?dík.
                                            • dominik_boksansky
                                              AUTOR

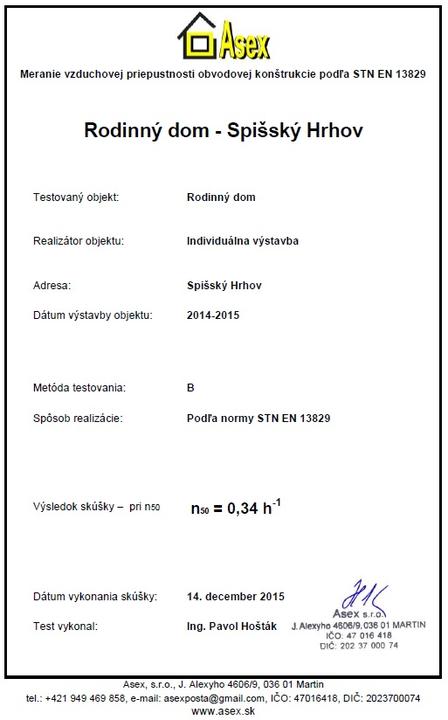

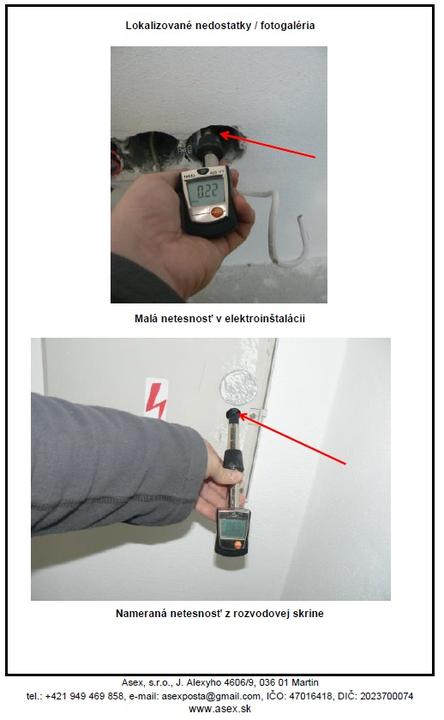

                                              @marta2610  Teplota a tepelna izolacia nemaju vplyv na testovanie. Podstatna je vzduchova obalka domu. Avsak pri velmi nizkych teplotach dochadza pri testovani ku vytvaraniu mnozstva kondenzu, ktory steka aj po zariadeni co ho moze poskodit. Takze zavisi iba od toho kto bude testovat ci do toho pojde.

                                              @asex  tak je? 😉
                                              • Asex
                                                PRO
                                                @marta2610  test sa mal robiť ešte pred tým ako sa robil sadrokartón, ak sú tam nedostatky už sa nebudú dať odstrániť... respektíve jedine z hora ak by sa tam dalo dostať... Ide aj to či budú v strope bodové svetlá a iné otvory, ak nie tak vzduchotesnú rovinu vie spraviť aj SDK. Nerád robím testy keď mrzne lebo to dosť kondenzuje na nariadení aj okolo. Najlepšie je ak nebude moc mrznúť... rozhodujúca je pravda že aj vnútorná teplota a vlhkosť.
                                                • marta2610@asex  v sadroši ešte nie sú bodové svetlá,ale jasné zo sadroša trčia el.káble,to som nevedela,že nesmie byť sadroš aspoň niekto sa poučí a pri akej vonkajšej a vnútornej teplote sa robí test?Ďakujem.P.F.2016.
                                                  • dominik_boksansky
                                                    AUTOR

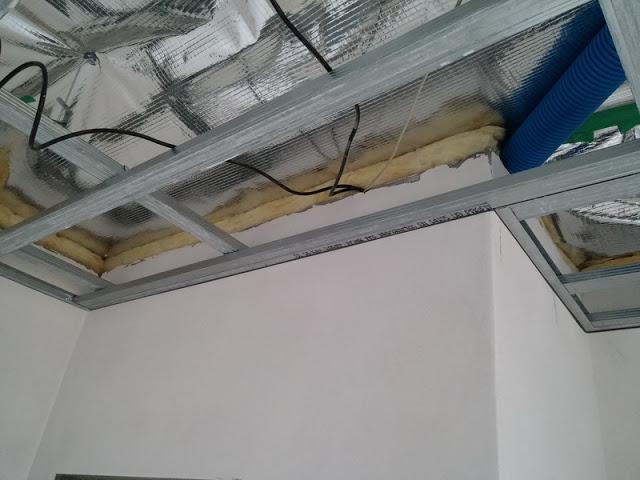

                                                    @marta2610  tu nejde ani tak o sadrokarton ako o parozabranu pod nim. Zalezi na tom, ako je ta parozabrana vlastne spravena. Ak by bola napr. nedostatocne uchytena tak BD test ju odtrhne. Ak by v nej boli diery, tak sa nebudu dat identifikovat a tieto netesnosti nebude mozne opravit/zalepit. Ak je parozabrana rovno na SDK doskach a je prederavena kazdym vyvodom pre bodove svietidla a kablami pripadne nie je riadne prelepena nebude mozne test ani zrealizovat.
                                                    • Asex
                                                      PRO
                                                      @marta2610  ako píše Dominik. Dobré ak je k dispozícii čo najviac informácií, aby sa dala zhodnotiť situácia a test sa nerobil zbytočne, najlepšie by bolo poslať mi fotky do mailu s detailom na parozábranu a do otvorov na bodové svetlá + pokec ako to bolo realizované - uchytené o strop a steny... Ideálne by bolo keby nemrzlo a vo vnútri nebolo nad 10 stupňov... aby to nekondenzovalo...
                                                      • marta2610@asex  Ďakujem veľmi pekne,posuniem zaťovi.
                                                        • lubos666ahoj planujem stavat podobny dom, povodne eko plus ale chcem pouzit skoro taku istu skladbu konstrukcie ako ty aj reku.,el.podlahove kurenie teraz som len v stadiu kupa projektu od projektydomov len ja ho musim pripojit na iba studnu a zumpu...a chcel by som vediet ak je to mozne kolko stal dom do tejto fazi ako je na foto...inak tvoja stavba je pre mna skola ako na to ...dik
                                                          • roka84veľmi pekné 😉 moderné, vkusné, a pritom útulné....😉
                                                            • dominik_boksansky
                                                              AUTOR
                                                              @roka84  Dakujem. 😉
                                                              • janamartishSkvelý album, ďakujeme za postupné zverejňovanie obrázkov 🙂 album pridávam aj do Vybrali sme, kde vyberáme to najlepšie z príspevkov na Modrej streche 🙂 a keďže si myslím, že tvoj album môže byť nápomocný a inšpiratívny pre mnohých ďalších, súhlasil by si aj so zazdieľaním odkazu na tvoj album na náš facebook? (www.facebook.com/modrastrecha.sk). Ďakujem za odpoveď!
                                                                • dominik_boksansky
                                                                  AUTOR
                                                                  @janamartish  Ahoj, dakujem. Skoda vsak, ze vo fotoblogu nie je mozne pridavat dlhsie komentare ku fotkam. Samozrejme suhlasim so zverejnenim aj na facebooku.
                                                                  • janamartish@dominik_boksansky  Ďakujem za odpoveď a dnes album zazdieľam 🙂 a tie popisy k fotkám teraz nemáme v pláne upravovať, ale pracujeme na celkovom redizajne stránky, tak budeme na to myslieť 🙂
                                                                    • topfieldIssiel som nahodou okolo... nepochvalil si sa fotovoltikou 😉
                                                                      • dominik_boksansky
                                                                        AUTOR
                                                                        @topfield  nebol casu sa chvalit, ale budem aj o tom pisat. Mohol si sa zastavit =D

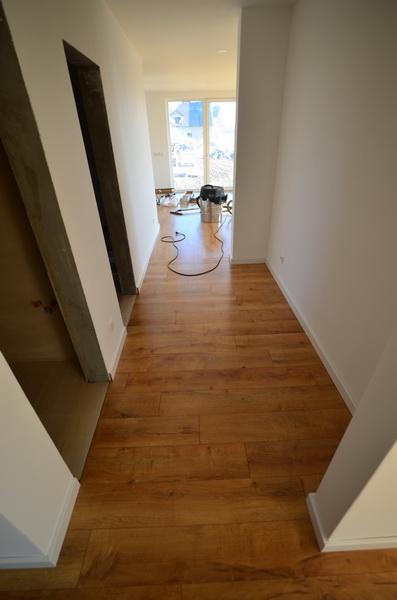

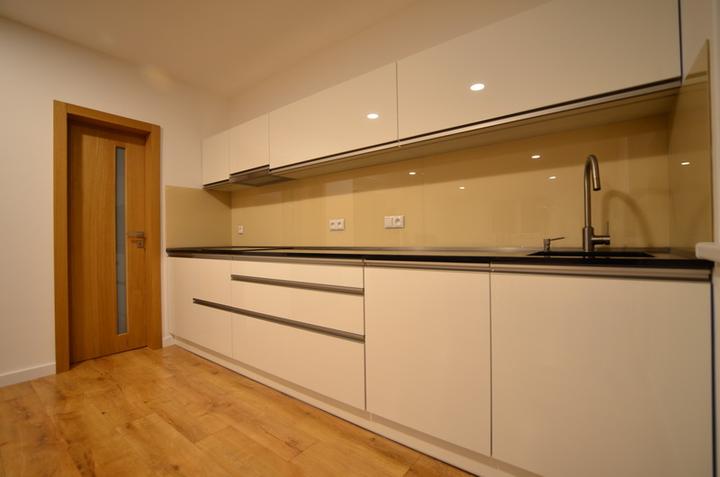

                                                                        • fiancee19Dobrý deň, prosim vás, aku podlahu ste davali do kuchyne a obyvacky? Velmi sa mi páči. Ďakujem
                                                                          • dominik_boksansky
                                                                            AUTOR
                                                                            @fiancee19  Dakujem. Je to klasicka laminatova podlaha dub hr. 8 mm. Krono.
                                                                            • belatrixDobry den. Vas web sledujem uz dlho. Velmi sa mi paci. Aj nam bude rekuperaciu dodavat asex, aj instalovat. Chcem sa spytat na kontakt na omietkarov. Kto vam natahoval lepidlo a sietku? A robil omietky? Som z KE. Dakujem.

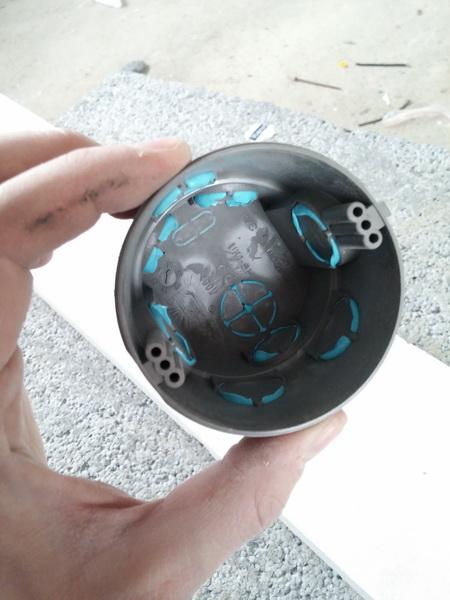

                                                                              • belatrixDobry den, este sa chcem spytat, na zatiahnutie elektrokrabiciek mozem pouzit izolacny tmel soudal? alebo aky konkretne tmel mam pouzit? dakujem za odpoved.
