Prehnutie pomocneho hranola na streche - riesenie

20. mar 2015  •
fotoportrét
fotoportrét
richard71 (45 r.)
1
Registroval sa 7. marca 2013 na modrastrecha.sk. Pridal 1480 príspevkov. Má 2 priateľov. Okres Bratislava.
  • Už bývam v dome
    okres Bratislava
fotoportrét
fotoportrét
richard71 (45 r.)
1
Registroval sa 7. marca 2013 na modrastrecha.sk. Pridal 1480 príspevkov. Má 2 priateľov. Okres Bratislava.
  • Už bývam v dome
    okres Bratislava
 Ahojte,
vcera som spozoroval ze na strieske nad vchodom je ohnuty pomocny hranol ktory drzi tuto striesku. Chcem sa opytat na vas nazor ako toto riesit. Samozrejme kontaktoval som aj projektanta.Cakam na vyjadrenie .Mne napadli dve riesenia.

1. Vymenit pomocny hranol za KVH hranol. Uchytit ho podobne ako
povodny pomocny hranol, teda z cela krokiev.
Otazka: neznizi sa pevnost hranola tym ze sa prevrta? resp. nejaky
lepsi sposob uchytenia?

2. Ocelove "U"(cca vyska 120-150mm) postavene na kant. k profilu by
boli privarene z boku tri pasoviny aby sa dali pevnejsie prichytit ku
3 krokvam z boku teda nie len z cela.
Otazka: nebude ten profil velmi tazky? ci nezatazi celu konstrukciu este viac?

prikladam foto na lepsie pochopenie celeho problemu.

dakujem
6. aug 2014 o 07:45  •  už býva v dome  • Odpovedz  •  Páči sa mi to
 Pridaj príspevok
fotoportrét
fotoportrét
engineerr
Registroval sa 29. apríla 2013 na modrastrecha.sk. Pridal 373 príspevkov. Má 1 priateľa. Okres Topoľčany.
fotoportrét
fotoportrét
engineerr
Registroval sa 29. apríla 2013 na modrastrecha.sk. Pridal 373 príspevkov. Má 1 priateľa. Okres Topoľčany.
 Podla mna chyba v pomocnom hranole pri rimse nie je, je to zrejme chyba tych krokiev nad vstupom. Je tam pravdepodobne nevhodne kotvenie pretoze krokvy v tom mieste nejdu priebezne ale len po hranu muriva, ten hranol pod nimi sluzi asi ako nahrada pomurnice a do neho su kotvene. Pomocny hranol nasledoval len krokvy ktore sa pootocili. Prerobil by som tie krokvy nad vstupom alebo vymenil ten pomocny hranol s tym ze na hranu pri vstup by som dal dreveny stlp ktory ho bude podopierat.
6. aug 2014 o 11:07  • Odpovedz  •  Páči sa mi to
fotoportrét
fotoportrét
richard71 (45 r.)
1
Registroval sa 7. marca 2013 na modrastrecha.sk. Pridal 1480 príspevkov. Má 2 priateľov. Okres Bratislava.
  • Už bývam v dome
    okres Bratislava
fotoportrét
fotoportrét
richard71 (45 r.)
1
Registroval sa 7. marca 2013 na modrastrecha.sk. Pridal 1480 príspevkov. Má 2 priateľov. Okres Bratislava.
  • Už bývam v dome
    okres Bratislava

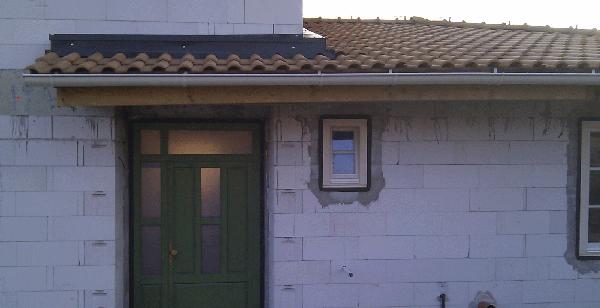

 @engineerr pomocny hranol je ten z cela krokiev (obr2), nie to co je upevnene na venci (obr.1) cize prve tri krokvy zlava (obr1) drzi pomocny hranol ktory je upevneny do troch priebeznych krokiev (obr1 - tam je vidiet iba dve) Ako myslis "prerobit krokvy" ? dik ak bude nejasne spravim nejaky schematicky nakres
6. aug 2014 o 12:18  •  už býva v dome  • Odpovedz  •  Páči sa mi to
fotoportrét
fotoportrét
dodok
Registroval sa 14. januára 2013 na modrastrecha.sk. Pridal 474 príspevkov a 1 album.
fotoportrét
fotoportrét
dodok
Registroval sa 14. januára 2013 na modrastrecha.sk. Pridal 474 príspevkov a 1 album.
 Tie uholníky mohli udržať takto zaťažené krokvičky,ale z nejakého dôvodu tam neudržali pôvodné krokvy.Mne sa zdá,že krokvy idú normálne až po hrebeň,nevidno to z fotky,takže nieje jasné prečo tak v rohu zatlačili... Odporúčam buď podoprieť ako radí engineer ale stačilo by aj 2 šikmé hranoly do múru po stranách dverí,alebo vyrovnať podopretím rohu heverom a hranolom a uholníky nahradiť L profilom 100x100x10mm na výšku krokvičiek a šrobovaným z oboch strán krokvičiek skrutkami s maticou a podložkami a riadnymi skrutkami do pomocného hranola.
6. aug 2014 o 12:24  • Odpovedz  •  Páči sa mi to
fotoportrét
fotoportrét
richard71 (45 r.)
1
Registroval sa 7. marca 2013 na modrastrecha.sk. Pridal 1480 príspevkov. Má 2 priateľov. Okres Bratislava.
  • Už bývam v dome
    okres Bratislava
fotoportrét
fotoportrét
richard71 (45 r.)
1
Registroval sa 7. marca 2013 na modrastrecha.sk. Pridal 1480 príspevkov. Má 2 priateľov. Okres Bratislava.
  • Už bývam v dome
    okres Bratislava

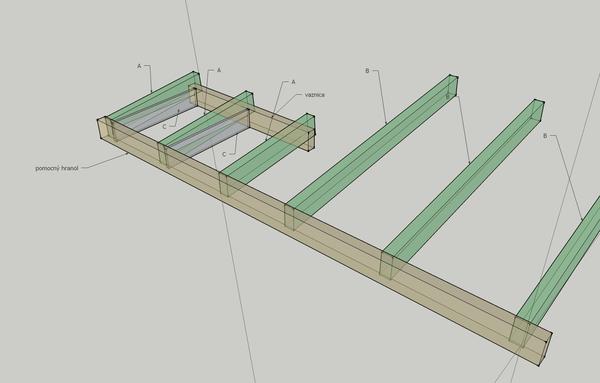

 spravil som narychlo nacrt v sketchupe aby sme sa vyhli nedorozumeniam.. takto teda vyzera sucasny stav. do krokiev B je z cela pripevneny pomocny hranol klincami. Ten potom prenasa zatazenie z troch kratkych krokiev A ktore lezia na vaznici ktora je upevnena do venca.. prvky C nie su v projekte dal ich tam zhotovitel sam...
6. aug 2014 o 12:57  •  už býva v dome  • Odpovedz  •  Páči sa mi to
fotoportrét
fotoportrét
spiderhst
1
Registroval sa 11. augusta 2011 na modrastrecha.sk. Pridal 709 príspevkov a 1 album. Má 6 priateľov.
fotoportrét
fotoportrét
spiderhst
1
Registroval sa 11. augusta 2011 na modrastrecha.sk. Pridal 709 príspevkov a 1 album. Má 6 priateľov.
 @richard71 povedal by som, ze to je vlastnost dreva. To co nazyvas ako pomocny hranol by sa dal volat, ze vymena.
Prvok posobi ako konzola ktora je kotvena do 3 krokiev a na druhom konci (volny koniec konzoly) je zatazenie - 3 kratke krokvy. Ako velmi je ten pomocny hranol vykonzolovany? (dlzka od poslednej krokvy po koniec?) Podla obrazkov odhadujem tak 1800mm? To je na drevo uz dost vela, prvok je na konci zatazeny a jeho rozmery by sa ziadali na taky rozpon vacsie.

Bolo pri navrhu pocitane len na unosnost? alebo sa brali do uvahy aj priehyby? Pre konzoly je to velmi prisne. Casom bude priehyb este narastat, to je vlastnost dreva.
Ako najlahsie riesenie vidim podopriet koniec toho pomocneho hranola stlpikom (sikmo, rovno dolu - ako sa paci). Ak tam stlpik nechces, tak potom koniec stresky rozobrat a urobit este raz poriadne, pripadne vyhodit tie drevene prvky a vyriesit to ocelovu, ktora bude skryta v podhlade - ale otazka tepelne mosty?
6. aug 2014 o 15:19  • Odpovedz  •  Páči sa mi to
fotoportrét
fotoportrét
engineerr
Registroval sa 29. apríla 2013 na modrastrecha.sk. Pridal 373 príspevkov. Má 1 priateľa. Okres Topoľčany.
fotoportrét
fotoportrét
engineerr
Registroval sa 29. apríla 2013 na modrastrecha.sk. Pridal 373 príspevkov. Má 1 priateľa. Okres Topoľčany.
 @richard71 ja som pochopil cim myslis ten pomocny hranol. Krokvy prerobit na styl vaznikov aby tam bolo vytvorene rameno cez ktore sa bude prenasat ohybovy moment z krokvy do steny. I ked tu to rameno velke nebude, lebo je tam mala vyska. Najidealnejsie je dat tam tu podperu na kraj. Skoda ze sa na to nemyslelo skor uz pri navrhu a nevotkol sa dreveny hranol do venca na ktory by sa ulozil ten "pomocny hranol"
6. aug 2014 o 18:42  • Odpovedz  •  Páči sa mi to
fotoportrét
fotoportrét
mesarosanton (45 r.)
55
Registroval sa 16. marca 2014 na modrastrecha.sk. Pridal 405 príspevkov a 1 album. Má 6 priateľov. Okres Topoľčany.
fotoportrét
fotoportrét
mesarosanton (45 r.)
55
Registroval sa 16. marca 2014 na modrastrecha.sk. Pridal 405 príspevkov a 1 album. Má 6 priateľov. Okres Topoľčany.
 Ten čo toto navrhol aj s tým čo toto urobil by si zaslúžili "dochtorát a nobelovku".Buď tam dáte nejakú podperu ,alebo to niekomu časom kydne na hlavu.Sa nečudujem že sa to ohlo ale že to tam vôbec ešte drží.
6. aug 2014 o 21:16  • Odpovedz  •  Páči sa mi to
fotoportrét
fotoportrét
puxo
31
Registroval sa 28. júna 2011 na modrastrecha.sk. Pridal 732 príspevkov a 3 inzeráty. Má 4 priateľov. Okres Myjava.
fotoportrét
fotoportrét
puxo
31
Registroval sa 28. júna 2011 na modrastrecha.sk. Pridal 732 príspevkov a 3 inzeráty. Má 4 priateľov. Okres Myjava.
 @richard71 ja teda nie som odborník, ale keď sa no to pozriem laickým okom, tak vidím, že kroky A sa na 100% budú správať inak ako krokvy B, takže je blbosť ich spojiť jedným pomocným hranolom, keďže oba druhy krokiev pracujú inak (majú rozdielne dĺžky, krokvy A začínajú úplne inde ako krokvy B, takže na nich pôsobí úplne iná sila atď...)
6. aug 2014 o 22:19  • Odpovedz  •  Páči sa mi to
fotoportrét
fotoportrét
richard71 (45 r.)
1
Registroval sa 7. marca 2013 na modrastrecha.sk. Pridal 1480 príspevkov. Má 2 priateľov. Okres Bratislava.
  • Už bývam v dome
    okres Bratislava
fotoportrét
fotoportrét
richard71 (45 r.)
1
Registroval sa 7. marca 2013 na modrastrecha.sk. Pridal 1480 príspevkov. Má 2 priateľov. Okres Bratislava.
  • Už bývam v dome
    okres Bratislava
 @puxo A ako podla teba s tym suvisi moj problem?
7. aug 2014 o 10:12  •  už býva v dome  • Odpovedz  •  Páči sa mi to
fotoportrét
fotoportrét
puxo
31
Registroval sa 28. júna 2011 na modrastrecha.sk. Pridal 732 príspevkov a 3 inzeráty. Má 4 priateľov. Okres Myjava.
fotoportrét
fotoportrét
puxo
31
Registroval sa 28. júna 2011 na modrastrecha.sk. Pridal 732 príspevkov a 3 inzeráty. Má 4 priateľov. Okres Myjava.
 @richard71 asi tak že krokvy A ti oveľa viac klesli ako krokvy B pri tej istej záťaži - nemyslíš?
čiže už ten kto to navrhoval/projektoval to mal vedieť, že to takto skončí - takže sa nakontaktuj na neho nech teraz vymýšľa on čo s tým treba spraviť...
7. aug 2014 o 10:21  • Odpovedz  •  Páči sa mi to
fotoportrét
fotoportrét
mr79 (37 r.)
15
Registroval sa 28. marca 2011 na modrastrecha.sk. Pridal 2050 príspevkov a 1 album. Má 12 priateľov. Okres Prešov.
  • Už bývam v dome
    okres Prešov
fotoportrét
fotoportrét
mr79 (37 r.)
15
Registroval sa 28. marca 2011 na modrastrecha.sk. Pridal 2050 príspevkov a 1 album. Má 12 priateľov. Okres Prešov.
  • Už bývam v dome
    okres Prešov
 @richard71 ako puxo to uz prvy krat dobre napisal... Krokvy B su priebezne .. teda dlhsie a idu od hrebena... Krokva A je len ukontvena tesne pri pomurnici... - tam je snad jediny pevny bod... kakze je to namahane od toho uchytenia a "pakou" to krytina tlaci dole... kdezto B Ti tek neohne.
Urcite podopriet, ak to nechces prerabat...
7. aug 2014 o 10:47  •  už býva v dome  • Odpovedz  •  Páči sa mi to
fotoportrét
fotoportrét
richard71 (45 r.)
1
Registroval sa 7. marca 2013 na modrastrecha.sk. Pridal 1480 príspevkov. Má 2 priateľov. Okres Bratislava.
  • Už bývam v dome
    okres Bratislava
fotoportrét
fotoportrét
richard71 (45 r.)
1
Registroval sa 7. marca 2013 na modrastrecha.sk. Pridal 1480 príspevkov. Má 2 priateľov. Okres Bratislava.
  • Už bývam v dome
    okres Bratislava
 @mr79, @puxo, v poriadku,ale cely problem sposobil podla mna ten pomocny hranol co to cele drzal a nie uchytenie kratkych krokiev . tam je predsa ovela mensie zatazenie ako na konci pri pomocnom hranole. Keby sa neohol ten tak by to bolo cele OK. alebo sa mylim?
11. aug 2014 o 07:32  •  už býva v dome  • Odpovedz  •  Páči sa mi to
fotoportrét
fotoportrét
spiderhst
1
Registroval sa 11. augusta 2011 na modrastrecha.sk. Pridal 709 príspevkov a 1 album. Má 6 priateľov.
fotoportrét
fotoportrét
spiderhst
1
Registroval sa 11. augusta 2011 na modrastrecha.sk. Pridal 709 príspevkov a 1 album. Má 6 priateľov.
 @richard71 skus pozriet moj prispevok vyssie
11. aug 2014 o 08:00  • Odpovedz  •  Páči sa mi to
fotoportrét
fotoportrét
richard71 (45 r.)
1
Registroval sa 7. marca 2013 na modrastrecha.sk. Pridal 1480 príspevkov. Má 2 priateľov. Okres Bratislava.
  • Už bývam v dome
    okres Bratislava
fotoportrét
fotoportrét
richard71 (45 r.)
1
Registroval sa 7. marca 2013 na modrastrecha.sk. Pridal 1480 príspevkov. Má 2 priateľov. Okres Bratislava.
  • Už bývam v dome
    okres Bratislava

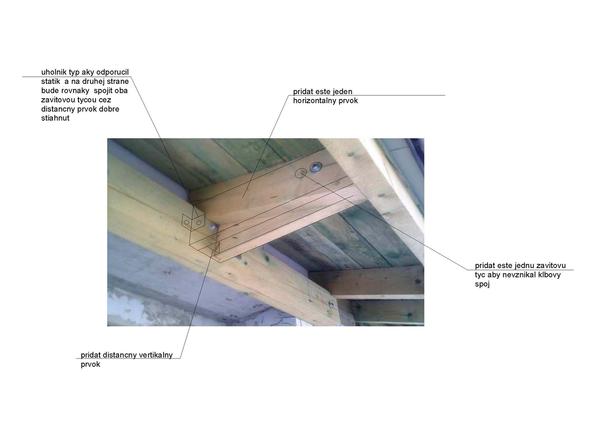

 ahojte,
