Zapojenie elektromotora 3 kW, 2860 ot/min, 400 V

21. aug 2019370

Prosím poradte ako zapojiť elektromotor z týmto štítkom. Do hviezdy alebo trojuholníka, alebo je to jedno.

  • Lepsie foto by nebolo? Ja tam neviem precitat takmer nic.

  • @danculd  už je večer, tak asi nič lepšie neurobím, ale ak si to priblížiš, tak to ide pekne čítať.

  • Dá sa aj tak, aj tak, záleží, čo má poháňať.

  • Sponzor fóra
  • áno, dá sa použiť aj hviezda, aj trojuholník. Na štítku máš uvedený výkon pri jednotlivých zapojeniach...

  • @viktor811  3kW motor.. ja by som rozmýšľal nad zapojením s prepínačom Y/Δ.

  • @viktor811  hlavne sem pridaj lepšie obrázky, lebo takto len strielame od boku. Mne to nejde zväčšiť na čitateľnú veľkosť alebo som už slepý 😎

  • @danculd @peterkob  tabuľku som prepísal a vypadá takto. Podľa mňa sú tam zmätočné informácie, napr. v riadku dva 690 Y atď. Myslím, že prepínač hviezda-trojuholník do 3 kW nie je potreba.

  • @viktor811  je to bežný 3f motor, je možné ho zapojiť do hviezdy s 1/3 výkonu alebo do trojuholníka s plným výkonom
    údaj 690V znamená, že pri takom napätí pri zapojení do hviezdy by bežal na nominálny výkon 3kW

  • @ragnar  vďaka za radu. Idem to už tretí krát prešrobovať. Totiž pri zapojení do trojuholníka sa mi veľmi zohriala kotva. Na konci hriadeľa som neudržal ruku, ale stator bol v poriadku. Možno to bude od tej tesniacej manžety, lebo hreje sa to aj na hviezde.

  • @viktor811  Nie sú tam zmätočné informácie. Posledný riadok môžeš úplne vypustiť, ten neplatí pre našu sieť. 3kW je hraničná hodnota pre priame pripojenie motora na sieť, aby pri rozbehoch nevznikali prúdové a momentové rázy. Tie prúdové spôsobujú negatívne javy v prenosovej sústave, tie momentové sa môžu podpísať na životnosti tvojho stroja. Stále nevieme, čo to má poháňať, či sa rozbieha naprázdno alebo do záberu...
    prepínač Y/Δ < softštartér < frekvenčný štartér < frekvenčný menič

  • @viktor811  prepínač hviezda trojuholník je potrebný vtedy ak je rozbeh naprázdno -bez záťaže , napr. cirkulárka, hobľovačka , no nutné pri väčších výkonoch, čo s ním poháňaš?ked sa hreje má slabý výkon na záťaž

  • @peterkob @duzu  bude to poháňať menšiu cirkulárku, priemer kotúča do 400 mm. Odskúšal som to na voľnobeh.

  • @viktor811  ten motor vyzerá byť nový, je to tak?
    ak nie tak sa môže hriať od ložiska, ak je nový môže byť ešte nezabehnuté hriadeľové tesnenie

  • @viktor811  keď sa ti to prehrieva pri voľnobehu, tak niečo nebude ok. Zapojenie do Δ. Pri takej domácej hobby mašinke je softštart drahá položka, ale toto je zrovna z tých strojov, ktoré sa často vypínajú/zapínajú..

  • kamart stolar ma na motore ten frekvecny menic a to je dobra maŠinka ztym sa da dajte to a bude pokoj

  • Sponzor fóra

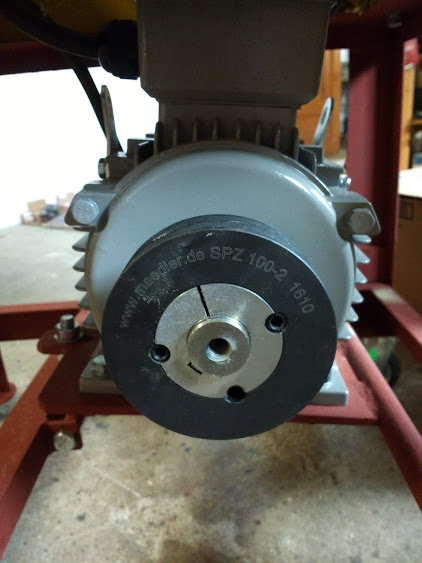

  • Dnes mi prišla aj klinová remenica, ktorú som si objednal na internete. Nie je to drahé, sedí ako uliata a na hriadeli sa doťahuje na kuželové puzdro. Robil som to takto prvýkrát, tak ma to veľmi potešilo, že existuje takáto skladačka.

  • @viktor811  jo. Samosvorné puzdro...

    Ja mám ale iný problém. Kúpil som starsi podomácky robený kompresor bez vzdusnika. Jikov. Ten som zrepasoval.

    Bol tam ale motor /prirubovy/ z čerpadla chladiacej kvapaliny z nejakého kovoobrabacieho stroja. /2COA 10-27 - 7547/ Chcem tam dať nový motor, ale na 230V. Nikde sa neviem dopátrať, koľko kW/A má ten pôvodný motor. Viem len, že je 1480ot/min. Dilema...

  • @megdesign  s ujom googlom sa nebavíš?

  • @peterkob  bavím. Ale ja na štítku nemám údaj A. Mám tam len l/min. A tých typov bolo xy... 🙂

    Doma odfotim...

  • @viktor811  Kedze na slovensku mame trojfazovu sustavu 400V/50Hz,tak je jasne,ze ma byt zapojeny do trojuholnika.Kedze ho chces pouzivat,na cirkularku,a pila ma znacny zotrvacny moment,mohol by ti pri rozbehu zhadzovat istic.Bolo by preto dobre kupit prepinac hviezda/trojuholnik.Cize rozbeh na hviezdu,potom prepnes na trojuholnik.Pri prevadzke natrvalo vo hviezde ti zhori bezohladu na nazory roznych pseudoodbornikov na MS.

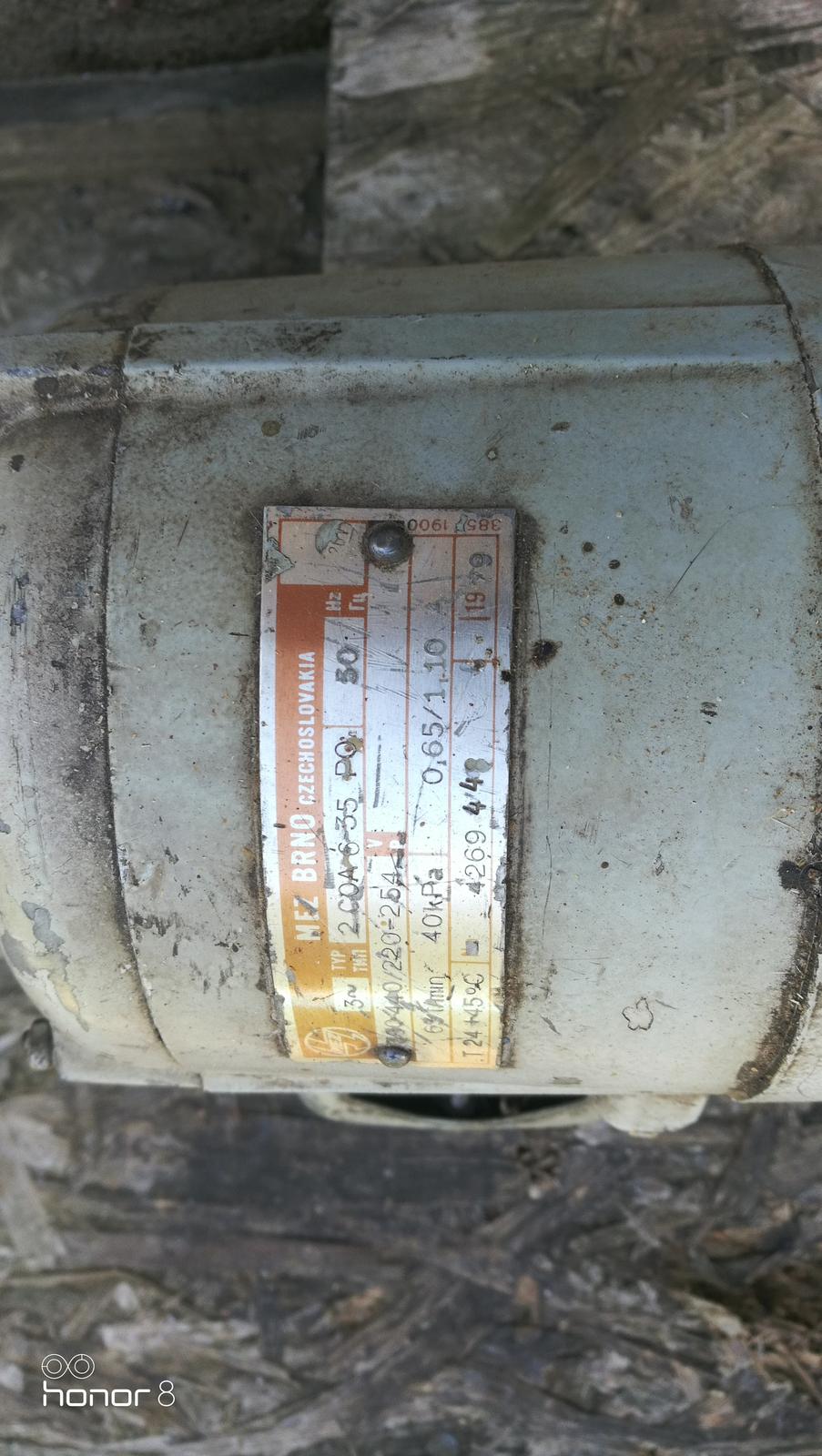

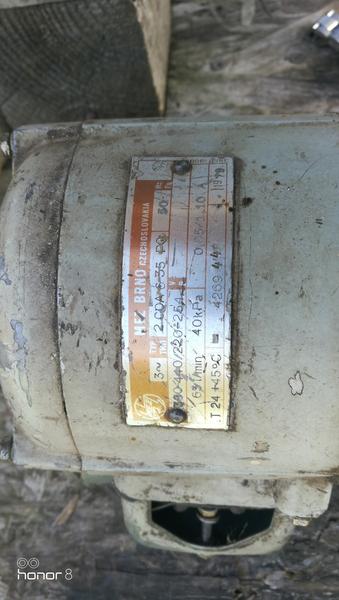

  • @peterkob  tak ampere tam nakoniec su. Som vyčistil štítok. 😃 😃 😃

  • @megdesign úplne iný typ ale nevadí 😃

  • @peterkob  veď toto....

  • ak vyroba cca cechoslovakia tak 3kw je do hviezdy-------ta tabulka rukou pisaná je pre novsie motory z dovozu toto plati pre 3 f motory

  • @vrajmantak  citaj riadne otazku.On prepisal uidaje zo stitku motora.

  • @viktor811 Motor zapoj do trojuholníka a nedávaj prepínač hviezda-trojuholník. 3kw nie je výkon,pri ktorom treba riešiť prepínanie.
    Ps: Mohol by si mi poslať stránku,kde si objednával remenicu ? Ďakujem.

  • @zmrzlina_sk  mám to v trojuholníku, prepínanie zatiaľ neriešim, môže byť že neskôr áno. Tá stránka je https://www.components.sk/

  • dusan. pišeš hovadiny , tým,čo nerozumeju situlacii

  • ak udaje pisane rukou su od tvojho motora tak zapojiť do trouholnika , ak vyhodi istič, potoč pilovým kotučom v smere rezania a veci pomožeš aj sprevodovanim do pomala cinkular bude silnejsi a pozor na dovolené otačky píly ,aby ťa nezabila

  • @vrajmantak  to rozkrúcanie cirkulára rukou sa mi nejako nepozdáva, ale ako je to s tými remenicami. Pokiaľ zmením pomer priemerov remeníc, tak v tom istom ale nepriamom pomere sa mi zmení aj výkon na cirkulári?
