Stavba RD  vybrali sme

mirom113  •  452 fotiek
Ten pocit je neopísateľný....
40Ten pocit je neopísateľný....

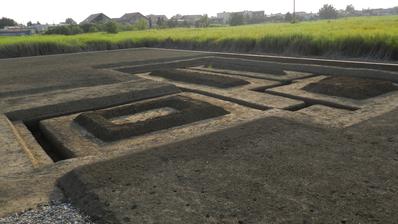

Výkop ukončený... nasleduje armovanie železa, uloženie uzemňovacej pásoviny, betonáž...
102Výkop ukončený... nasleduje armovanie železa, uloženie uzemňovacej pásoviny, betonáž...
Jedno doobedie 17 metrov...17. 7. 2014
25Jedno doobedie 17 metrov...17. 7. 2014
Následujúci deň pribudlo dalších 24m
21Následujúci deň pribudlo dalších 24m
None
8
145 fúrikov
17145 fúrikov
None
8
Výkop ma stál cca 8 banánov, 6 nektariniek, dve jablká, desať sliviek, 4 musli tičinky a 20 litrov vody ;-)
16Výkop ma stál cca 8 banánov, 6 nektariniek, dve jablká, desať sliviek, 4 musli tičinky a 20 litrov vody ;-)
23
Dlhých 17 metrov
4Dlhých 17 metrov
Ako jednoducho si vyrobiť strmienka...doska, tri šruby M12, jedná šrubka M6, kus železa na páku, doraz a pol hoďka roboty ;-)
4Ako jednoducho si vyrobiť strmienka...doska, tri šruby M12, jedná šrubka M6, kus železa na páku, doraz a pol hoďka roboty ;-)
1
None
None
6
None
Zo začiatku som robil po jednom, potom som dal dva na seba...v pohode
Zo začiatku som robil po jednom, potom som dal dva na seba...v pohode
Výroba naraz dvoch strmienkov trvá cca 45 sekúnd :-)
1Výroba naraz dvoch strmienkov trvá cca 45 sekúnd :-)
130 kúskov za hodinku :-)
3130 kúskov za hodinku :-)
Uzemňovacia pásovina 4.8. 2014
12Uzemňovacia pásovina 4.8. 2014
Vyrobil som si stojan, aby sa ľahšie viazalo...400 metrov roxorov 5.8. 2014
6Vyrobil som si stojan, aby sa ľahšie viazalo...400 metrov roxorov 5.8. 2014
Mojí pomocníci na viazanie ;-)  Nápad z netu...vrtačka zas môj ;-)
9Mojí pomocníci na viazanie ;-) Nápad z netu...vrtačka zas môj ;-)
Základ pre stlpy na terase som radšej pospájal do jedného celku.
1Základ pre stlpy na terase som radšej pospájal do jedného celku.
None
None
6
6.8. 2014 Najprv prišiel domiešavač s pásom, potom novučičký putzmeister...škoda ho bolo zašpiniť
196.8. 2014 Najprv prišiel domiešavač s pásom, potom novučičký putzmeister...škoda ho bolo zašpiniť
Liatie betónu pásom
3Liatie betónu pásom
Toto zas pumpou
1Toto zas pumpou
Dvaja sme to zmákli v pohodke... v betonárke som povedal, že mi treba 33 kubíkov C20/25 už aj s kubíkom rezervy. Tým, že sme kopali ručne, môj odhad sa aj naplnil. Celkom 32m3...v prepočte 1800€
17Dvaja sme to zmákli v pohodke... v betonárke som povedal, že mi treba 33 kubíkov C20/25 už aj s kubíkom rezervy. Tým, že sme kopali ručne, môj odhad sa aj naplnil. Celkom 32m3...v prepočte 1800€
Dnes som mal nočnú šichtu, svietil mi pri tom mesiačik ;-)
1Dnes som mal nočnú šichtu, svietil mi pri tom mesiačik ;-)
Vymeriaval som pravé uhly a línie pre DT-čka.
7Vymeriaval som pravé uhly a línie pre DT-čka.
13.8. 2014 Zalievanie DT 25...  7m3
13.8. 2014 Zalievanie DT 25... 7m3
Pätka pod stlp - roh terasy
Pätka pod stlp - roh terasy
Terasa bude oddelená od domu izoláciou...
6Terasa bude oddelená od domu izoláciou...
Zaliate DT25
2Zaliate DT25
None
7
None
Konečne prestalo pršať, tak som vyspádoval lôžko pre kanalizačné potrubie.
2Konečne prestalo pršať, tak som vyspádoval lôžko pre kanalizačné potrubie.
None
2
None
10
Dnes sme sa pustili do kanalizácie...
Dnes sme sa pustili do kanalizácie...
až na pár dažďových kvapiek, to išlo celkon fajn.
4Až na pár dažďových kvapiek, to išlo celkon fajn.
Z ľava umyvadlo, sprcha, potom vaňa, ďalej WC a revízny otvor v garáži pre prípad upchatia.
6Z ľava umyvadlo, sprcha, potom vaňa, ďalej WC a revízny otvor v garáži pre prípad upchatia.
Kanál, dve chráničky pre prívod a ponorku, tri rúry - obecná, studňa a rezerva, tiež v chráničkách.
16Kanál, dve chráničky pre prívod a ponorku, tri rúry - obecná, studňa a rezerva, tiež v chráničkách.
None
Obsypané pieskom.
Obsypané pieskom.
Aby dážď nezmyl piesok, navozili sme betónovú drť, ktorá pôjde po vrch DT, po 20cm zhutňovaná.
Aby dážď nezmyl piesok, navozili sme betónovú drť, ktorá pôjde po vrch DT, po 20cm zhutňovaná.
Kuchyňa - drez a umývačka riadu.
7Kuchyňa - drez a umývačka riadu.
Nejak som ich tam narval ;-) To aby som nemusel spojkovať...takto pôjdu priamo do vodomernej šachty.
4Nejak som ich tam narval ;-) To aby som nemusel spojkovať...takto pôjdu priamo do vodomernej šachty.
Navozená prvá vrstva, 50 ton.
7Navozená prvá vrstva, 50 ton.
Hutnenie prvej vrstvy 215kg vibr. doskou 35kN.
3Hutnenie prvej vrstvy 215kg vibr. doskou 35kN.
None
3
Mašinka opäť v akcii.
2Mašinka opäť v akcii.
Druhá vrstva 80 ton , spolu 130t.
3Druhá vrstva 80 ton , spolu 130t.
12cm XPS nalepený PU lep Insta stik. Jednú dosku som nalepil pre skúšku. Sám som ju nevedel odtrhnúť a to som bol zapretý nohami o DT a nič...Prišiel mi kamoš na pomoc...Odhadom cca 100kg a vtedy to v polovici ruplo. Neskutočná sila.
1212cm XPS nalepený PU lep Insta stik. Jednú dosku som nalepil pre skúšku. Sám som ju nevedel odtrhnúť a to som bol zapretý nohami o DT a nič...Prišiel mi kamoš na pomoc...Odhadom cca 100kg a vtedy to v polovici ruplo. Neskutočná sila.
Výšky boli zamerané laserom...pre zaistenie som použil klince, ktoré som po piatich min. vytiahol.
Výšky boli zamerané laserom...pre zaistenie som použil klince, ktoré som po piatich min. vytiahol.
Prvý roh.
Prvý roh.
Tu som začal lepiť druhú vrstvu XPS 8cm, ktorou som prekrýval spoje dvanástky.
9Tu som začal lepiť druhú vrstvu XPS 8cm, ktorou som prekrýval spoje dvanástky.
Moja pomôcka, stačilo päť minút... lepil som to Tytanom.
Moja pomôcka, stačilo päť minút... lepil som to Tytanom.
Spolu 20cm XPS.
3Spolu 20cm XPS.
Nová úroveň terénu bude 5cm pod vrchom XPS. Bude to skoro celé v zemi.
8Nová úroveň terénu bude 5cm pod vrchom XPS. Bude to skoro celé v zemi.
Narezal som 3cm XPS...
5Narezal som 3cm XPS...
None
13
...a nalepil na vrch, kvôli deformácii pri sťahovaní betónu, nakoľko tá hrana, ktorá nemá ráster je dosť náchylná na poškodenie.
8...a nalepil na vrch, kvôli deformácii pri sťahovaní betónu, nakoľko tá hrana, ktorá nemá ráster je dosť náchylná na poškodenie.
Pri betónovaní sme si to všetci chválili, pekne to vydržalo, nepošodil sa vôbec.
4Pri betónovaní sme si to všetci chválili, pekne to vydržalo, nepošodil sa vôbec.
Kari siete 8x150x150mm  - 46ks.
3Kari siete 8x150x150mm - 46ks.
Tam, kde nebol základ, som urobil takéto buchty s tyčou, ostatok som navrtal...
Tam, kde nebol základ, som urobil takéto buchty s tyčou, ostatok som navrtal...
Na matice som navaril rožky zo 6-ky, našruboval, zameral laserom, zakontroval maticou, uložil vodiacu 12-ku, zahol 6-ky, zbrúsil, aby netrčali a hotovo.
17Na matice som navaril rožky zo 6-ky, našruboval, zameral laserom, zakontroval maticou, uložil vodiacu 12-ku, zahol 6-ky, zbrúsil, aby netrčali a hotovo.
Prvých 8 kubíkov C25/30 o 7:30 h. 14.10 2014
Prvých 8 kubíkov C25/30 o 7:30 h. 14.10 2014
Prvý zrovnaný, druhý pripravený na vybrovanie...neskutočná vecička...
Prvý zrovnaný, druhý pripravený na vybrovanie...neskutočná vecička...
Zvybrované, môže sa zrovnať...
12Zvybrované, môže sa zrovnať...
Na sťahovanie som si vyrobil 5,5 metrovú al. latu spojením 3m a 2,5m. Super ľahlá manipulácia bez prehýbania ...
5Na sťahovanie som si vyrobil 5,5 metrovú al. latu spojením 3m a 2,5m. Super ľahlá manipulácia bez prehýbania ...
Na prvý krát až, až...:-D
Na prvý krát až, až...:-D
Hotovo... Spolu 34,5m3 C25/30... 2100€
17Hotovo... Spolu 34,5m3 C25/30... 2100€
Pre šťastie...aaa nech ich nebude málo ;-)
5Pre šťastie...aaa nech ich nebude málo ;-)
Spodná nopovka, ktorá bola použitá pri pásoch je vydvihnutá a prichytená o XPS, cca 30cm a nová to cele prekryla. Už len obsypať...
8Spodná nopovka, ktorá bola použitá pri pásoch je vydvihnutá a prichytená o XPS, cca 30cm a nová to cele prekryla. Už len obsypať...
Nopovka dookola prihrnutá a dorovnaný terén.
8Nopovka dookola prihrnutá a dorovnaný terén.
Ešte som stihol poprenášať 8 kubíkov hliny...Vybratie pre kamennú drvu, čiže podklad pod chodník, viazd do garáže a okolo domu, aby sa počas stavby neblatilo ;-) V pozadí 20 m3 ornice z výkopov pekne poslúži na finálne dorovnanie terénu.
28Ešte som stihol poprenášať 8 kubíkov hliny...Vybratie pre kamennú drvu, čiže podklad pod chodník, viazd do garáže a okolo domu, aby sa počas stavby neblatilo ;-) V pozadí 20 m3 ornice z výkopov pekne poslúži na finálne dorovnanie terénu.
Môže prísť zima. Ehm, už nech je JAR.
11Môže prísť zima. Ehm, už nech je JAR.
None
10
Schéma - elektrika, voda, odpad, trativod ...
3Schéma - elektrika, voda, odpad, trativod ...
24.2.2015 Zahájenie sezóny... Odtok dažďovej vody
2024.2.2015 Zahájenie sezóny... Odtok dažďovej vody
None
Pustil som sa do šachty.
9Pustil som sa do šachty.
Džúra vykopaná, cca 4m3...urobil som hore rovinu, aby mi debnenie pekne doľahlo, aby betón nevytekal.
7Džúra vykopaná, cca 4m3...urobil som hore rovinu, aby mi debnenie pekne doľahlo, aby betón nevytekal.
Debnenie z plota dostalo druhú šancu  :-)
Debnenie z plota dostalo druhú šancu :-)
Celé debnenie je obalené fóliou...
2Celé debnenie je obalené fóliou...
Nopovka
Nopovka
Rám okolo debnenia...ešte tam pôjde lem okolo vstupu, karisieť, prechodky pre odpad, vodu, elektriku..
8Rám okolo debnenia...ešte tam pôjde lem okolo vstupu, karisieť, prechodky pre odpad, vodu, elektriku..
Vnútro vystúžené až až.
2Vnútro vystúžené až až.
None
Asi za tri vedrá chýbalo...
10Asi za tri vedrá chýbalo...
Výkop od domu k šachte a dažďovod.
Výkop od domu k šachte a dažďovod.
Bágrik prišiel vykopať rýhu pre kanál, dažďovod, vodu, elektriku a trativod č.1.
5Bágrik prišiel vykopať rýhu pre kanál, dažďovod, vodu, elektriku a trativod č.1.
V hlbke asi 1,5m začal štrk a vo vyše 2,5m štrk na betónovanie...ideálny trativod.
4V hlbke asi 1,5m začal štrk a vo vyše 2,5m štrk na betónovanie...ideálny trativod.
Trativod č.2 za domom, v úžitkovej záhrade. Tu budem ťaháť taktiež vodu a elektriku.
8Trativod č.2 za domom, v úžitkovej záhrade. Tu budem ťaháť taktiež vodu a elektriku.
Matroš na odvodnenie, rozvod vody a elektriky po pozemku dorazil...
3Matroš na odvodnenie, rozvod vody a elektriky po pozemku dorazil...
None
Kanál z domu smerom k šachte...a napojenie odpadu zo záhrady, dvora (bazén...)
3Kanál z domu smerom k šachte...a napojenie odpadu zo záhrady, dvora (bazén...)
None
2
Napojené chráničky 2x el. a 3x voda (obecná, studňa a smerom z domu, do vonkajšieho rozvodu- voliteľná obecná-bazén, studničná-polievanie...)
6Napojené chráničky 2x el. a 3x voda (obecná, studňa a smerom z domu, do vonkajšieho rozvodu- voliteľná obecná-bazén, studničná-polievanie...)
Na vrchu odpad zo záhrady, dvora(bazén...) Dole je odtok dažďovej vody zo zadnej časti strechy (2 zvody) smerom do zadného trativodu. Elektrika a voda do záhrady za domom.
4Na vrchu odpad zo záhrady, dvora(bazén...) Dole je odtok dažďovej vody zo zadnej časti strechy (2 zvody) smerom do zadného trativodu. Elektrika a voda do záhrady za domom.
None
2
Odtok dažďovej vody z prednej časti strechy smerom do predného trativodu (3 zvody).
4Odtok dažďovej vody z prednej časti strechy smerom do predného trativodu (3 zvody).
Vstup do šachty (kanál, voda, elektrika) Výstup voda, elektrika pri garážovej bráne.
1Vstup do šachty (kanál, voda, elektrika) Výstup voda, elektrika pri garážovej bráne.
Dažďovod a odpad- zadná časť domu.
Dažďovod a odpad- zadná časť domu.
Voda a elektrika pri terase, odtiaľ bude pokračovať na koniec pozemku.
Voda a elektrika pri terase, odtiaľ bude pokračovať na koniec pozemku.
Odtok pri terase do predného trativodu (drenážna rúra bude zakopaná popri obrubníku pozdlž celej terasy)
Odtok pri terase do predného trativodu (drenážna rúra bude zakopaná popri obrubníku pozdlž celej terasy)
None
11
Predný trativod z DT
5Predný trativod z DT
Prekrytie z obrubníkov...
Prekrytie z obrubníkov...
Obalené 200 geotextíliou, napojené... obsype sa to štrkom, nad pôjde 0,3m štrku, geotex a cca 0,9m zeminy.
16Obalené 200 geotextíliou, napojené... obsype sa to štrkom, nad pôjde 0,3m štrku, geotex a cca 0,9m zeminy.
Zadný trativod
Zadný trativod
None
Voda a elektrika do úžitkovej záhrady.
Voda a elektrika do úžitkovej záhrady.
Napojenie zadného trativodu.
Napojenie zadného trativodu.
None
1
Pripravené na podklad pod chodníky a...
15Pripravené na podklad pod chodníky a...
...a podklad pod terasu.
3...a podklad pod terasu.
None
Už nebudem chodiť po blate :-)
15Už nebudem chodiť po blate :-)
Terasa
15Terasa
Šachta odšalovaná...
1Šachta odšalovaná...
None
3
Monolit...fólia urobila svoje, hladučké ako sklo.
3Monolit...fólia urobila svoje, hladučké ako sklo.
Betón som natrel hydrofóbnym prípravkom.
4Betón som natrel hydrofóbnym prípravkom.
Na vrch pôjde 10cm betónový lem v ktorom bude uložený poklop. Vo finále bude šachta zasypaná 10cm vrstvou dunajského štrku.
1Na vrch pôjde 10cm betónový lem v ktorom bude uložený poklop. Vo finále bude šachta zasypaná 10cm vrstvou dunajského štrku.
45 ton frakcie 0-32 a 32-64 cca 550 fúrikov ;-)
745 ton frakcie 0-32 a 32-64 cca 550 fúrikov ;-)
None
1
Pripravené na zhutnenie 215kg vibr. doskou.
2Pripravené na zhutnenie 215kg vibr. doskou.
None
17
Päpäpääť hohodinonové huhutnenie 215kg vibr. dodoosskokou.
4Päpäpääť hohodinonové huhutnenie 215kg vibr. dodoosskokou.
None
5
Čiary naťahané...
Čiary naťahané...
...môže sa ísť na obrubníky.
1...môže sa ísť na obrubníky.
None
5
None
4
Dnes som porozkladal obrubníky...
6Dnes som porozkladal obrubníky...
Žiadne pravouhlé hrany, ale ladné krivky ;-)
9Žiadne pravouhlé hrany, ale ladné krivky ;-)
Dnes som sa pustil do obrubníkov...cca 4 hodinky 13m, 0,5m3 polosuchého betónu C20/25 a 2x 8 roxor
9Dnes som sa pustil do obrubníkov...cca 4 hodinky 13m, 0,5m3 polosuchého betónu C20/25 a 2x 8 roxor
Pomaličky to ide, no výsledok ma teší ;-) 13/77m
7Pomaličky to ide, no výsledok ma teší ;-) 13/77m
+ 20 metrov...zatiaľ 33/77m
17+ 20 metrov...zatiaľ 33/77m
+ 20 metrov...zatiaľ, teda už 53/77m
3+ 20 metrov...zatiaľ, teda už 53/77m
Západ slnka nad kľukatou cestičkou :-)
13Západ slnka nad kľukatou cestičkou :-)
+ 13 metrov 66/77m
3+ 13 metrov 66/77m
+ 11 metrov 77/77m
+ 11 metrov 77/77m
Lomový kameň  16-32      25 ton
Lomový kameň 16-32 25 ton
Báger meškal, tak...
3Báger meškal, tak...
Navozený makadam 25t, hlina 60t
10Navozený makadam 25t, hlina 60t
Nerezové rúry narezané, oplocovanie sa môže začať.
18Nerezové rúry narezané, oplocovanie sa môže začať.
Nerezové úchyty pre bet. dosky. Krajné, rohové a priebežné...vlastná výroba.
2Nerezové úchyty pre bet. dosky. Krajné, rohové a priebežné...vlastná výroba.
Zvárané popl. pletivo Dirickx Bastille Parc 1500mm, oko 50x50mm, drôt 3mm
13Zvárané popl. pletivo Dirickx Bastille Parc 1500mm, oko 50x50mm, drôt 3mm
Spodné úchyty bet. dosák pripevnené, diery pre držiaky napínacieho drôtu a pletiva vyvrtané...
6Spodné úchyty bet. dosák pripevnené, diery pre držiaky napínacieho drôtu a pletiva vyvrtané...
Všetko potrebné prichystané...
7Všetko potrebné prichystané...
V základe som mal prichystané otvory pre stlpiky z ht 75x500...
V základe som mal prichystané otvory pre stlpiky z ht 75x500...
...pred osádzaním stlpikov som vyplnil dieru betónom a ...
...pred osádzaním stlpikov som vyplnil dieru betónom a ...
...a následne som doň zasunul rúru...
9...a následne som doň zasunul rúru...
Zalievanie nerezových stĺpikov betónom C37.
1Zalievanie nerezových stĺpikov betónom C37.
Zalievanie nerezových stĺpikov betónom C37.
8Zalievanie nerezových stĺpikov betónom C37.
Podpery k stĺpikom...vlastná výroba. Z nerez závitovej tyče som vyrobil úchyty k stĺpikom a podhr. doskám.
6Podpery k stĺpikom...vlastná výroba. Z nerez závitovej tyče som vyrobil úchyty k stĺpikom a podhr. doskám.
45st. rez k podhr. bet. doskám.
145st. rez k podhr. bet. doskám.
Žiadné plastové úchyty...keď nerez, tak všetko. Z 50 novodurky som si urobil šablónu a pomocou nej to išlo celkom rýchlo.Výroba jednej vzpery cca 15min
1Žiadné plastové úchyty...keď nerez, tak všetko. Z 50 novodurky som si urobil šablónu a pomocou nej to išlo celkom rýchlo.Výroba jednej vzpery cca 15min
Do bet. dosky išla 12-ka diera a pomocou chem. kotvy, bola uchytená 8-čka nerezová závitová tyč.
Do bet. dosky išla 12-ka diera a pomocou chem. kotvy, bola uchytená 8-čka nerezová závitová tyč.
None
1
None
8
None
None
7
Zatiaľ bez pletiva...
15Zatiaľ bez pletiva...
Zatiaľ bez pletiva...
7Zatiaľ bez pletiva...
Glasbit G200 S40, Denbit ALP 300 a Denbit BR ALP
5Glasbit G200 S40, Denbit ALP 300 a Denbit BR ALP
Jeden náter Denbit ALP 300 (riedší), na to pôjdu ešte dva Denbit BR ALP (hustejší) a potom Glasbit G200 S40.
11Jeden náter Denbit ALP 300 (riedší), na to pôjdu ešte dva Denbit BR ALP (hustejší) a potom Glasbit G200 S40.
Už sa to blíži ;-) Napenetrované len obvodové a nosné múry, priečky budem riešiť, až keď bude pod strechou...
16Už sa to blíži ;-) Napenetrované len obvodové a nosné múry, priečky budem riešiť, až keď bude pod strechou...
Druhý náter Denbit BR ALP,  ešte jeden a môžem natavovať G200 S40.
9Druhý náter Denbit BR ALP, ešte jeden a môžem natavovať G200 S40.
Plán rozloženia paliet vzhľadom na uhlopriečky a osadenie rohov.
11Plán rozloženia paliet vzhľadom na uhlopriečky a osadenie rohov.
Glasbit rozrezaný na polovicu...pre 90 bm, spotreba PB 4kg
7Glasbit rozrezaný na polovicu...pre 90 bm, spotreba PB 4kg
Natavné pásy a Ytong...ešte chýba 15 paliet a preklady.
9Natavné pásy a Ytong...ešte chýba 15 paliet a preklady.
Oplotenie dokončené, Ytong doplnený, zakladacia malta pripravená...
18Oplotenie dokončené, Ytong doplnený, zakladacia malta pripravená...
Y25 P4-500...31pal., Y15 P2-500 6pal., Y12,5 P4-500 2pal., prekladové trámce,  39 vriec Y lep.  ...42 % zľava
9Y25 P4-500...31pal., Y15 P2-500 6pal., Y12,5 P4-500 2pal., prekladové trámce, 39 vriec Y lep. ...42 % zľava
Prekladové trámce
2Prekladové trámce
Obvodové a vnútorné nosné rohy zamerané a naznačené...
7Obvodové a vnútorné nosné rohy zamerané a naznačené...
1
Pytagorasa som skontroloval laserom...
2Pytagorasa som skontroloval laserom...
Zhotovil som stojan na rezanie tvárnic.
9Zhotovil som stojan na rezanie tvárnic.
Prvý kváder padol za obeť, resp. skúška prototypu ;-)
7Prvý kváder padol za obeť, resp. skúška prototypu ;-)
Žiadne značenie okolo celého kvádra a kreslenie čiar...len jedná čiarka na požadovaný rozmer a režem...
12Žiadne značenie okolo celého kvádra a kreslenie čiar...len jedná čiarka na požadovaný rozmer a režem...
V miernom tempe cca 30s
22V miernom tempe cca 30s
Na milimeter presné...
9Na milimeter presné...
Rohy založené... 8. 6. 2015
17Rohy založené... 8. 6. 2015
...môže sa ísť na prvý rad.
1...môže sa ísť na prvý rad.
Pred založením prvého radu, som nameral dĺžky kvádrov (60cm) a následne výšky laserom ( Y25+zakladacia malta), pre kontrolu vodorovnosti a presného napojenia sa na ďalší roh, keďže pri väčších dĺžkach je to  dosť problém pomocou vodováhy.
3Pred založením prvého radu, som nameral dĺžky kvádrov (60cm) a následne výšky laserom ( Y25+zakladacia malta), pre kontrolu vodorovnosti a presného napojenia sa na ďalší roh, keďže pri väčších dĺžkach je to dosť problém pomocou vodováhy.
Prvý rad založený.
8Prvý rad založený.
Už sa to začína črtať.
7Už sa to začína črtať.
17-ku som si vychutnal ako prvú
817-ku som si vychutnal ako prvú
29. 6 -1.7 2015 druhý až šiestý rad
1229. 6 -1.7 2015 druhý až šiestý rad
None
None
4
None
2
Posledný rad z 25-ky ukončený...
1Posledný rad z 25-ky ukončený...
6 - 11. 7 2015 siedmý až desiatý rad.
46 - 11. 7 2015 siedmý až desiatý rad.
None
4
Preklady dokončené...
2Preklady dokončené...
Ešte ich podoprieť pred šalovaním venca.
5Ešte ich podoprieť pred šalovaním venca.
Nasledujú stĺpy na terase a vstupe do domu...spolu 6 ks, potom oblúky a veniec.
3Nasledujú stĺpy na terase a vstupe do domu...spolu 6 ks, potom oblúky a veniec.
Konečne som sa dostal aj na svoje... Pätky pre stĺpy... spolu 6 ks.
Konečne som sa dostal aj na svoje... Pätky pre stĺpy... spolu 6 ks.
None
1
Eiffelovka...
2Eiffelovka...
None
None
Šesť tvárnic zabetónovaných, ostáva doplniť armatúru a štyri DT...
2Šesť tvárnic zabetónovaných, ostáva doplniť armatúru a štyri DT...
None
Prvá etapa, všetky oblúky... garáž 1x, vchod 2x, terasa 3x.
7Prvá etapa, všetky oblúky... garáž 1x, vchod 2x, terasa 3x.
Nebola to malina....ale podarilo sa. 8x R16
1Nebola to malina....ale podarilo sa. 8x R16
6300 mm
16300 mm
Ešte dištančné rúrky, krúžky a závitové tyče.
3Ešte dištančné rúrky, krúžky a závitové tyče.
Oblúky nad vchod v procese.
6Oblúky nad vchod v procese.
Proces ukončený...
5Proces ukončený...
None
None
5
8x R12 , strmene R8
18x R12 , strmene R8
Predné debnenie hotové, ide sa na terasu.
3Predné debnenie hotové, ide sa na terasu.
Hádam sa tam aj betón zmestí.
7Hádam sa tam aj betón zmestí.
Tu je vidieť, že stĺp si zachováva svoj rozmer 30x30, oblúky budú trochu tenšie 25cm.
Tu je vidieť, že stĺp si zachováva svoj rozmer 30x30, oblúky budú trochu tenšie 25cm.
Oblúky pre terasu...
Oblúky pre terasu...
5
Armatúra do terasových oblúkov.
3Armatúra do terasových oblúkov.
None
Pripravené na zalievanie...
2Pripravené na zalievanie...
3m3
23m3
None
4
None
2
Podarilo sa...
3Podarilo sa...
...presne podľa očakávaní.
9...presne podľa očakávaní.
Strmene R8, prúty 6 x R12 - 15ks, spolu 90 m
6Strmene R8, prúty 6 x R12 - 15ks, spolu 90 m
None
None
2
Železo je na mieste...ošalovať, podstojkovať preklady a môže sa liať betón.
16Železo je na mieste...ošalovať, podstojkovať preklady a môže sa liať betón.
Veniec tesne pred betonážou
5Veniec tesne pred betonážou
Veniec zaliatý 31.8. 2015.....5,5m3
5Veniec zaliatý 31.8. 2015.....5,5m3
Odšalovaný veniec, aj oblúky a dovezené drevo na strop.
16Odšalovaný veniec, aj oblúky a dovezené drevo na strop.
Závitové tyče osadené. M16, tvrdosť 8.8 , vrtané Φ 20, hĺbka 17cm, chem. kotva vinylester.
1Závitové tyče osadené. M16, tvrdosť 8.8 , vrtané Φ 20, hĺbka 17cm, chem. kotva vinylester.
Rozmiestnené sú podľa plánu uloženia stropníc. Každá stropnica bude ukotvena spolu s pomúrnicou.
2Rozmiestnené sú podľa plánu uloženia stropníc. Každá stropnica bude ukotvena spolu s pomúrnicou.
Terasové stĺpy sú oddelené od venca. Odstránený tepelný most. Medzi pôjde 25 izolácia.
1Terasové stĺpy sú oddelené od venca. Odstránený tepelný most. Medzi pôjde 25 izolácia.
Tak isto aj pri vchode...
3Tak isto aj pri vchode...
Posunutý stĺp terasy smerom von, aby licovala budúca fasáda (25 eps) so stĺpom a samotnou terasou.
3Posunutý stĺp terasy smerom von, aby licovala budúca fasáda (25 eps) so stĺpom a samotnou terasou.
Rohový stĺp, terasa.
2Rohový stĺp, terasa.
Konzoly namontované...
3Konzoly namontované...
None
2
None
None
6
None
6
Debnený trámový strop 28. 9. 2015
4Debnený trámový strop 28. 9. 2015
Konečne niečo nad hlavou ;-)
Konečne niečo nad hlavou ;-)
Pomúrnica je zarezaná do stropnice...
6Pomúrnica je zarezaná do stropnice...
... týmto mi vzniklo miesto na PIR, pre lepšie zaizolovanie venca.
13... týmto mi vzniklo miesto na PIR, pre lepšie zaizolovanie venca.
None
5
None
2
None
None
2
Krov hotový, okapničky nahodené, ide sa na fóliu.
12Krov hotový, okapničky nahodené, ide sa na fóliu.
None
8
Tak som sa dočkal...
2Tak som sa dočkal...
...sen sa stáva skutočnosťou. LaEscandella - Lucentum
7...sen sa stáva skutočnosťou. LaEscandella - Lucentum
Povrch imitujúci starú, machom zarastenú a časom poznačenú škridľu. Nová so sto ročnou patinou.
11Povrch imitujúci starú, machom zarastenú a časom poznačenú škridľu. Nová so sto ročnou patinou.
Vežičky budú dotvárať celkový vzhľad a atmosféru tejto streche. Je až neskutočné, ako dokážu takto dôverihodne napodobniť tú patinu.
4Vežičky budú dotvárať celkový vzhľad a atmosféru tejto streche. Je až neskutočné, ako dokážu takto dôverihodne napodobniť tú patinu.
Už len škridľa
10Už len škridľa
Fólia Dorken Delta Vent S plus
2Fólia Dorken Delta Vent S plus
Odkvap KJG metalická medená.
2Odkvap KJG metalická medená.
None
6
...a je tam
20...a je tam
Odtieň krytiny závisí od počasia. Toto je fotené za mokra, keď bolo oblačno. Na jar, keď bude slniečko vyššie, odfotím za sucha a slnečného svitu. Z zaždého uhla iná, za každého počasia iná, to je LaEscandella Lucentum.
Odtieň krytiny závisí od počasia. Toto je fotené za mokra, keď bolo oblačno. Na jar, keď bude slniečko vyššie, odfotím za sucha a slnečného svitu. Z zaždého uhla iná, za každého počasia iná, to je LaEscandella Lucentum.
None
11
None
7
None
6
None
22
LaE - Lucentum v plnej kráse :-)
3LaE - Lucentum v plnej kráse :-)
Vežičky boli pôvodne vyššie...zmenšil som ich k mojej spokojnosti :-).
8Vežičky boli pôvodne vyššie...zmenšil som ich k mojej spokojnosti :-).
None
1
Jeden zo šiestich trojdielných rohov od LaE.
6Jeden zo šiestich trojdielných rohov od LaE.
Napenetrované (DenBit Br Alp) a natavené pásy ( G200 S 40).
12Napenetrované (DenBit Br Alp) a natavené pásy ( G200 S 40).
Priečky vyznačené ako na zemi tak aj na stenách.
5Priečky vyznačené ako na zemi tak aj na stenách.
A je na svete...
4A je na svete...
...tavná rezačka EPS. Zvládnu každé šikovné ruky za štvrtinovú cenu ;-).
5...tavná rezačka EPS. Zvládnu každé šikovné ruky za štvrtinovú cenu ;-).
Naklápanie pre šikmý rez. V pozadí nastavovacie vodítko pre uhlový rez.
15Naklápanie pre šikmý rez. V pozadí nastavovacie vodítko pre uhlový rez.
Vyrobil som skrinku pre trafko 230V/40V/15A, 600W, drôt Kanthal A 0,7 ; 0,8 mm
19Vyrobil som skrinku pre trafko 230V/40V/15A, 600W, drôt Kanthal A 0,7 ; 0,8 mm
None
Výškové nastavenie (doraz) rezania.
Výškové nastavenie (doraz) rezania.
Drôtik pekne svieti.
Drôtik pekne svieti.
Skúška rezania...som prekvapený, s akou ľahkosťou a rýchlosťou to reže. EPS, XPS ako do masla. Hrana zatavená, ako od výroby.
4Skúška rezania...som prekvapený, s akou ľahkosťou a rýchlosťou to reže. EPS, XPS ako do masla. Hrana zatavená, ako od výroby.
Už naostro... príprava mat. na izolovanie. Grafit XPS
Už naostro... príprava mat. na izolovanie. Grafit XPS
Dnes som si doprial samé lakocinky.
6Dnes som si doprial samé lakocinky.
Podlahový Neofloor 150S
8Podlahový Neofloor 150S
Počas zimného spánku som si vyrobil rezačku rolkovej a doskovej vaty.
Počas zimného spánku som si vyrobil rezačku rolkovej a doskovej vaty.
Vopchá sa rolková, alebo dosková vata, pritlačí sa rámom, a rovný rez je na svete. Neskutočne rýchla robotka...
9Vopchá sa rolková, alebo dosková vata, pritlačí sa rámom, a rovný rez je na svete. Neskutočne rýchla robotka...
Rez v akcii...až do hrúbky 25cm.
1Rez v akcii...až do hrúbky 25cm.
MultiMax narezaný, môže sa izolovať pomúrnica.
MultiMax narezaný, môže sa izolovať pomúrnica.
Izolácie
5Izolácie
Izolovanie venca...vnútorna strana...z vonkajšej je čiastočne pod pomúrnicou grafit XPS λ0,029.
Izolovanie venca...vnútorna strana...z vonkajšej je čiastočne pod pomúrnicou grafit XPS λ0,029.
Pod pomúrnicou multimax λ0,030
1Pod pomúrnicou multimax λ0,030
None
Z vnútornej strany multimax λ0,030.
Z vnútornej strany multimax λ0,030.
Trojuholníky pod krokvy...tavnou rezačkou.
4Trojuholníky pod krokvy...tavnou rezačkou.
Takéto klíny som vyrobil z neofloor 150 po celom obvode - nad pomúrnicou.
Takéto klíny som vyrobil z neofloor 150 po celom obvode - nad pomúrnicou.
Spolu cca 70m...každý klín má svoje miesto, teda rozmer medzi jednotlivými krokvami.
3Spolu cca 70m...každý klín má svoje miesto, teda rozmer medzi jednotlivými krokvami.
Miesto pre klín.
Miesto pre klín.
Klince na podopretie, kým to nevypením.
Klince na podopretie, kým to nevypením.
Zasúval som ich zvnútra.
Zasúval som ich zvnútra.
Ešte vypeniť a hotovo.
Ešte vypeniť a hotovo.
Izolovanie venca a pomúrnice úspešne za mnou...
11Izolovanie venca a pomúrnice úspešne za mnou...
Fasádny 25cm eps sa prilepí o horný eps... vznikne z toho jeden izolačný celok.
4Fasádny 25cm eps sa prilepí o horný eps... vznikne z toho jeden izolačný celok.
Už aj vypenené...rohy boli najhoršie...pri tom sklone sa tam vôbec dostať,ale dal som to. Takto to je urobené po celom obvode...k tomu pôjde 22cm rolková vata a finito.
10Už aj vypenené...rohy boli najhoršie...pri tom sklone sa tam vôbec dostať,ale dal som to. Takto to je urobené po celom obvode...k tomu pôjde 22cm rolková vata a finito.
Isover unirol profi λ0,033, hrúbka 22cm, 58 roliek
6Isover unirol profi λ0,033, hrúbka 22cm, 58 roliek
Dnes som sa pustil do izolovania stropu.
Dnes som sa pustil do izolovania stropu.
Moja pomôcka, ktorú som používal, aj na doskovú izoláciu.
5Moja pomôcka, ktorú som používal, aj na doskovú izoláciu.
None
Odrezané raz-dva...
13Odrezané raz-dva...
Isover unirol profi λ0,033, hrúbka 22cm, no po rozbalení naboptnala na 25cm, super kvalitka.
3Isover unirol profi λ0,033, hrúbka 22cm, no po rozbalení naboptnala na 25cm, super kvalitka.
Prvá časť (izba, kupelňa, wc. tech.) hotová...31m2. Zaobstáral som si k tomu toto rebrikolešenie 3v1. Klasické áčko, výsuvný a lešenie. Super pomocník.
25Prvá časť (izba, kupelňa, wc. tech.) hotová...31m2. Zaobstáral som si k tomu toto rebrikolešenie 3v1. Klasické áčko, výsuvný a lešenie. Super pomocník.
Druhá časť (2x izba, chodba, špajza) hotová...60m2
10Druhá časť (2x izba, chodba, špajza) hotová...60m2
Tretia časť (obývačkokuchyňa) 42m2
Tretia časť (obývačkokuchyňa) 42m2
Posledná štvrtá časť (garáž) 34m2
5Posledná štvrtá časť (garáž) 34m2
Parozábrana komplet nahodená...cca 160m2
7Parozábrana komplet nahodená...cca 160m2
Prierazi a spoje poctivo prelepené...
14Prierazi a spoje poctivo prelepené...
Garáž s výlezom na povalu.
Garáž s výlezom na povalu.
Výlez...tu pôjdu sklápacie schody Fakro LMK
3Výlez...tu pôjdu sklápacie schody Fakro LMK
Všetky priečky budú zapustené, samozrejme na penu. Takto získam oveľa stabilnejší a pružný spoj, priečka-nosný múr.
2Všetky priečky budú zapustené, samozrejme na penu. Takto získam oveľa stabilnejší a pružný spoj, priečka-nosný múr.
Ako pomôcka mi poslúži CD, pre presné a rýchle vedenie tvárnic. Sú namontované na rozteč 15cm, takže tvárnica sa len jednoducho zasunie a vypení.
4Ako pomôcka mi poslúži CD, pre presné a rýchle vedenie tvárnic. Sú namontované na rozteč 15cm, takže tvárnica sa len jednoducho zasunie a vypení.
...technická, WC, kúpelňa, detská izba.
1...technická, WC, kúpelňa, detská izba.
Prvý rad...konečne vidím reál...špajza, chodba, spálňa, detská.
Prvý rad...konečne vidím reál...špajza, chodba, spálňa, detská.
...obývačka a kuchyňa.
...obývačka a kuchyňa.
Priečky zapúšťam 4cm do nosných stien...múrivové spojky v podstate ani netrebalo, no mal som ich kúpene, tak...
5Priečky zapúšťam 4cm do nosných stien...múrivové spojky v podstate ani netrebalo, no mal som ich kúpene, tak...
Spoj je samozrejme vypenený...takto som získal omnoho lepšiu stabilitu pri zachovaní potrebnej dilatácie.
Spoj je samozrejme vypenený...takto som získal omnoho lepšiu stabilitu pri zachovaní potrebnej dilatácie.
CD po dokončení priečok pôjdu samozrejme preč, teda do stropu a bočné škáry sa dopenia.
3CD po dokončení priečok pôjdu samozrejme preč, teda do stropu a bočné škáry sa dopenia.
Som za polovicooou :-)
7Som za polovicooou :-)
Som nadšený z miestnosti, aké vznikli... teda, aké som si navrhol. Ani veľké, ani malé, tak akurát.
3Som nadšený z miestnosti, aké vznikli... teda, aké som si navrhol. Ani veľké, ani malé, tak akurát.
None
10
Pre spevnenie priečky...Vyrezanie drážky.
Pre spevnenie priečky...Vyrezanie drážky.
Do vzniknutej drážky som vložil jokel 35x35x3mm.
2Do vzniknutej drážky som vložil jokel 35x35x3mm.
Následne som ho vypenil...
Následne som ho vypenil...
Výstuž sa prejavila rapídnym nárastom tuhosti priečky.
2Výstuž sa prejavila rapídnym nárastom tuhosti priečky.
Ukotvenie v stropnom tráme cez skrutkotesnú pásku.
8Ukotvenie v stropnom tráme cez skrutkotesnú pásku.
V betóne pomocou chem. kotvy.
V betóne pomocou chem. kotvy.
Žirafou som brúsil komplet všetky steny, interiér aj exteriér.
9Žirafou som brúsil komplet všetky steny, interiér aj exteriér.
Keďže som nezohnal 16-ku zrno na suchý zips, tak som si ho vyrobil zo šmirgla na brúsenie betónu. Nalepil som ho kobercovou páskou na šmirgel, ktorý bol dostupný.
Keďže som nezohnal 16-ku zrno na suchý zips, tak som si ho vyrobil zo šmirgla na brúsenie betónu. Nalepil som ho kobercovou páskou na šmirgel, ktorý bol dostupný.
Šikovná vecička...
3Šikovná vecička...
Žiadne skoky, nerovnosti...
Žiadne skoky, nerovnosti...
Zúžil som prvý rad v oblasti všetkých dverí, kvôli podlahovke. Tak ako pri oknách, tak aj tu som to zosilnil roxorom.
5Zúžil som prvý rad v oblasti všetkých dverí, kvôli podlahovke. Tak ako pri oknách, tak aj tu som to zosilnil roxorom.
Francúzske1800...predsa len, pri búchaní dverami (prievan, deti...), kto vie, ako by to znášal, ten spodný rad.
Francúzske1800...predsa len, pri búchaní dverami (prievan, deti...), kto vie, ako by to znášal, ten spodný rad.
Ostenia okien pripravené.
12Ostenia okien pripravené.
Ostenia dverí tak isto.
1Ostenia dverí tak isto.
None
None
3
Vizu..Po vytúženej streche, následuje môj ďalší veľký sen, OKNÁ s priznanými mriežkami.. Pridal som aj sokel a parapety v podobe tehličiek. Takto sa mi to celkom pozdáva..
26Vizu..Po vytúženej streche, následuje môj ďalší veľký sen, OKNÁ s priznanými mriežkami.. Pridal som aj sokel a parapety v podobe tehličiek. Takto sa mi to celkom pozdáva..
None
None
23
None
2
Drážky pre el.inštálaciu pripravené, krabičky osadené...
5Drážky pre el.inštálaciu pripravené, krabičky osadené...
Montáž okien Rehau Geneo 3+ na pásky Illbruck.
Montáž okien Rehau Geneo 3+ na pásky Illbruck.
Izol. trojsklo Climatop ultra N  4-18-4-18-4 Ug 0,50 SwissSpacer SS
4Izol. trojsklo Climatop ultra N 4-18-4-18-4 Ug 0,50 SwissSpacer SS
Vysnívané...som z nich nadšený ...
16Vysnívané...som z nich nadšený ...
Terasa
1Terasa
Na tomto mieste bude jedálenský stôl...už sa teším na ten výhľad, pri raňajkách, obede, či večeri...
8Na tomto mieste bude jedálenský stôl...už sa teším na ten výhľad, pri raňajkách, obede, či večeri...
Okná v detskej č.1...o tú bude veľká bitka..
Okná v detskej č.1...o tú bude veľká bitka..
Obývačka... medzi oknami si už predstavujem rohový gauč.
Obývačka... medzi oknami si už predstavujem rohový gauč.
Pohľad z chodby.
1Pohľad z chodby.
Takýto výhľad budem mať z gauča...medzi oknami budú krbové kachle.
13Takýto výhľad budem mať z gauča...medzi oknami budú krbové kachle.
Som rád, že som nepodľahol ponuke dverných výplní...teraz to je podľa mojích predstáv...
8Som rád, že som nepodľahol ponuke dverných výplní...teraz to je podľa mojích predstáv...
Tu v zadu mám kopec z hliny, na ňom rád sedávam a... ;-)
12Tu v zadu mám kopec z hliny, na ňom rád sedávam a... ;-)
Skrutkotesná páska na závesy CD
Skrutkotesná páska na závesy CD
Dvojitý rošt - garáž.
2Dvojitý rošt - garáž.
Dve steny v garáži budem izolovať, preto ten odstup UD.
2Dve steny v garáži budem izolovať, preto ten odstup UD.
Do medzier išiel grafit. eps 150.
Do medzier išiel grafit. eps 150.
Podlahový Neofloor 150 som lepil na steny celoplošne...
9Podlahový Neofloor 150 som lepil na steny celoplošne...
None
9
Po zaschnutí lepidla som vypenil všetky medzery.
2Po zaschnutí lepidla som vypenil všetky medzery.
Nakoniec som ho prebrúsil...
13Nakoniec som ho prebrúsil...
SDK ešte pred bránou. Pripravené kotviace body... po osadení brány sa vyrezané kúsky sdk vrátia na pôvodné miesto.
4SDK ešte pred bránou. Pripravené kotviace body... po osadení brány sa vyrezané kúsky sdk vrátia na pôvodné miesto.
Otvor pripravený pre osadenie brány...
4Otvor pripravený pre osadenie brány...
Momentálny stav, no ale...pekne po poriadku...
7Momentálny stav, no ale...pekne po poriadku...
Ešte pred zatepľovaním fasády som vo vnútri urobil mini venčeky nad všetký priečky a ako zvukovú izoláciu medzi miestnosťami som použil zbytky vaty zo stropu.
Ešte pred zatepľovaním fasády som vo vnútri urobil mini venčeky nad všetký priečky a ako zvukovú izoláciu medzi miestnosťami som použil zbytky vaty zo stropu.
Neuveriteľné, ako ich stužil . Predtým, keď som buchol do priečky, ozval sa dunivý zvuk, no teraz ako tupý úder.
6Neuveriteľné, ako ich stužil . Predtým, keď som buchol do priečky, ozval sa dunivý zvuk, no teraz ako tupý úder.
Veniec má výšku 8cm a sú v ňom 2 roxory Φ 8.
1Veniec má výšku 8cm a sú v ňom 2 roxory Φ 8.
Ide sa zatepľovať...najprv som vyšpároval komplet ytong a následne napenetroval hĺbkovou penetráciou.
11Ide sa zatepľovať...najprv som vyšpároval komplet ytong a následne napenetroval hĺbkovou penetráciou.
Nasledovali ext. okenné pásky. Lepil som ich tak, že 2,5 cm prekrývajú rám a zbytok stena. Táto páska je zo spodu plne lepivá, takže sa dá použiť na oba spôsoby.  Týmto som ušetril 200€, keďže som to nedal firme urobiť.
16Nasledovali ext. okenné pásky. Lepil som ich tak, že 2,5 cm prekrývajú rám a zbytok stena. Táto páska je zo spodu plne lepivá, takže sa dá použiť na oba spôsoby. Týmto som ušetril 200€, keďže som to nedal firme urobiť.
Pásky som sa snazil lepiť do roviny, takže mi vznikol okraj, kde bude končiť eps-ko. Na túto lepivú časť, ktorá v mojom prípade nemá význam, som lepil komprimačnú pásku.
5Pásky som sa snazil lepiť do roviny, takže mi vznikol okraj, kde bude končiť eps-ko. Na túto lepivú časť, ktorá v mojom prípade nemá význam, som lepil komprimačnú pásku.
HI soklovej časti. Penetračný náter Sika Igasol 101 v dvoch vrstvách. Je to na bezrozpúšťadlovej báze a bez zápachu, takže nebude sa to biť s eps-kom.  Doma som našiel kotúč mriežky na sdk, tak som ju tam šupol.
HI soklovej časti. Penetračný náter Sika Igasol 101 v dvoch vrstvách. Je to na bezrozpúšťadlovej báze a bez zápachu, takže nebude sa to biť s eps-kom. Doma som našiel kotúč mriežky na sdk, tak som ju tam šupol.
Soklová doska narezaná...
Soklová doska narezaná...
...môže sa lepiť.
...môže sa lepiť.
Na lepenie som taktiež použil bezrozpúšťadlové lepidlo a HI v jednom. Sika Igolflex 101. Nopovku som nechal z časti zahnutú, kvôli stekajúcej vode.
11Na lepenie som taktiež použil bezrozpúšťadlové lepidlo a HI v jednom. Sika Igolflex 101. Nopovku som nechal z časti zahnutú, kvôli stekajúcej vode.
None
5mm hrúbka HI
5mm hrúbka HI
Na vrch som ešte dolepoval 10 cm tytánom. Celková výška sokla 35cm.
1Na vrch som ešte dolepoval 10 cm tytánom. Celková výška sokla 35cm.
Príprava na komín... ext. nasávanie a odtok
4Príprava na komín... ext. nasávanie a odtok
Tu ešte bude treba poriešiť izoláciu nadpražia a styk dlažby s dverami...ale to až, keď sa bude robiť terasa.
3Tu ešte bude treba poriešiť izoláciu nadpražia a styk dlažby s dverami...ale to až, keď sa bude robiť terasa.
Na soklovú dosku išli dve vrstvy lepidla so sieťkou. Stiahol som to štvorkou zubom, aby bol lepší kontakt pre lepenie klinkerov..
4Na soklovú dosku išli dve vrstvy lepidla so sieťkou. Stiahol som to štvorkou zubom, aby bol lepší kontakt pre lepenie klinkerov..
Tu ešte pôjde HI a na spoj dverí butylkaučuková páska.
Tu ešte pôjde HI a na spoj dverí butylkaučuková páska.
Komín zatiaľ len z polovice...prestup cez strechu, až na jar.
5Komín zatiaľ len z polovice...prestup cez strechu, až na jar.
Externý prívod vzduchu a prestup stenou...
Externý prívod vzduchu a prestup stenou...
Prestup stropom na povalu...
Prestup stropom na povalu...
None
None
3
Interiér DN150
3Interiér DN150
12.9.2016 všetko prichystané, ide sa zatepľovať.
2012.9.2016 všetko prichystané, ide sa zatepľovať.
35m3  EPS GREYWALL 80F Pevnosť v tlaku (tvrdosť) 80kPa je dosť citeľný, oproti klasickej 70kPa a rozdiel na kubíku zanedbateľný... 2€. Pre rakúsky trh robia len tento, vraj slovákom stačí mäkšia 70-ka...hm...Tak sem s tou 80-kou.
535m3 EPS GREYWALL 80F Pevnosť v tlaku (tvrdosť) 80kPa je dosť citeľný, oproti klasickej 70kPa a rozdiel na kubíku zanedbateľný... 2€. Pre rakúsky trh robia len tento, vraj slovákom stačí mäkšia 70-ka...hm...Tak sem s tou 80-kou.
25cm, skúška...môže byť, tak idem na to...
225cm, skúška...môže byť, tak idem na to...
None
3
Plán bol lepiť lepidlom, no...
3Plán bol lepiť lepidlom, no...
Pri lepení na penu ma odrádzalo to, že dosky treba zaťažovať, pažiť, tak pri tomto spôsobe to netrebalo vôbec. Lepidlo sa pricuclo a pena vytvrdla do 15 minút. Rýchla robotka a výhody oboch lepidiel.
14Pri lepení na penu ma odrádzalo to, že dosky treba zaťažovať, pažiť, tak pri tomto spôsobe to netrebalo vôbec. Lepidlo sa pricuclo a pena vytvrdla do 15 minút. Rýchla robotka a výhody oboch lepidiel.
Prvý rad išiel najrýchlejšie...
Prvý rad išiel najrýchlejšie...
Druhý už pomalšie.
4Druhý už pomalšie.
V pozadí vidno, ako som poriešil dosť výrazný tepelný most (ne)spojenia venca s terasou...Keďže je oddelený izoláciou, nehrozí namŕzanie (vlhnutie) vnútorného rohu.
2V pozadí vidno, ako som poriešil dosť výrazný tepelný most (ne)spojenia venca s terasou...Keďže je oddelený izoláciou, nehrozí namŕzanie (vlhnutie) vnútorného rohu.
Na styk EPS a rámu okna...
10Na styk EPS a rámu okna...
...combband, pre dlhodobé utesnenie škáry. Pôjde aj Apu, pre uľahčenie práce so špaletami...
2...combband, pre dlhodobé utesnenie škáry. Pôjde aj Apu, pre uľahčenie práce so špaletami...
Štvrtý rad...samému mi to trvalo štyri dni, no ďalej, to už išlo pomalšie...
10Štvrtý rad...samému mi to trvalo štyri dni, no ďalej, to už išlo pomalšie...
Pod každú krokvu som narezal trojuholníky...po vytvrdnutí som tam vlepil eps, ktorý bol o 2cm nižší, než medzera, kvôli šikmine strechy.. vrch sa vypenil...Pomúrnica je natretá adhéznym mostíkom pre lepší kontakt s penou.
3Pod každú krokvu som narezal trojuholníky...po vytvrdnutí som tam vlepil eps, ktorý bol o 2cm nižší, než medzera, kvôli šikmine strechy.. vrch sa vypenil...Pomúrnica je natretá adhéznym mostíkom pre lepší kontakt s penou.
Prívod pre vonkajšie lampáše - garáž. Hrúbka izolácie prednej časti garáže je 5cm, kvôli hlbke ostenia. Takto bude spolu aj s tehličkami 33cm oproti 53cm, ak by som zateplil 25-kou. Bolo by to zbytočné, keďže veľkú časť tvorí brána s izoláciou 4cm.
Prívod pre vonkajšie lampáše - garáž. Hrúbka izolácie prednej časti garáže je 5cm, kvôli hlbke ostenia. Takto bude spolu aj s tehličkami 33cm oproti 53cm, ak by som zateplil 25-kou. Bolo by to zbytočné, keďže veľkú časť tvorí brána s izoláciou 4cm.
Od spodu až po vrch s eps hotovo.
Od spodu až po vrch s eps hotovo.
Ešte zaizolovať v oblasti komína a celková izolačná obálka domu hotová.
4Ešte zaizolovať v oblasti komína a celková izolačná obálka domu hotová.
Prvá vrstva...
Prvá vrstva...
...druhá vrstva...
1...druhá vrstva...
Už sa pomaly stráca...
8Už sa pomaly stráca...
Prestup stropom na povalu.
Prestup stropom na povalu.
Komín je skrytý, nezavadzia vnútri, ani na terase. Ostali po ňom len kontrolné dvierka.
9Komín je skrytý, nezavadzia vnútri, ani na terase. Ostali po ňom len kontrolné dvierka.
Príprava pre osadenie vypínačov a zásuviek do zateplenia + uchytenie zvodovej rúry a bleskozvodu. OSB natreté adh. mostíkom, krabičky osadené na cemvin.
5Príprava pre osadenie vypínačov a zásuviek do zateplenia + uchytenie zvodovej rúry a bleskozvodu. OSB natreté adh. mostíkom, krabičky osadené na cemvin.
Žiadne kopos a iné predražené veci. Za pár eur a bez tepelného mostu.  Autor nápadu @abobo + moje vylepšenie, aby to vyhovovalo aj mne ako elektrikárovi.
4Žiadne kopos a iné predražené veci. Za pár eur a bez tepelného mostu. Autor nápadu @abobo + moje vylepšenie, aby to vyhovovalo aj mne ako elektrikárovi.
Po vytvrdnutí lepidla som dno prichytil štyrmi šrubkami, vrch krabičky som taktiež spevnil dlhšími šrubami priamo do osb. Nobasil je utopený 5mm, krabička je zarovno s eps. Vyplní sa to lepidlom...
1Po vytvrdnutí lepidla som dno prichytil štyrmi šrubkami, vrch krabičky som taktiež spevnil dlhšími šrubami priamo do osb. Nobasil je utopený 5mm, krabička je zarovno s eps. Vyplní sa to lepidlom...
Hrubšia vrstva lepidla to poriadne spevnila.
Hrubšia vrstva lepidla to poriadne spevnila.
Pre ukotvenie zvodovej rúry a bleskozvodu bez TM. Taktiež autor nápadu @abobo.
7Pre ukotvenie zvodovej rúry a bleskozvodu bez TM. Taktiež autor nápadu @abobo.
Vložil som tam 5cm eps 150S a opäť som ho utopil 5mm...
Vložil som tam 5cm eps 150S a opäť som ho utopil 5mm...
...následne som to zarovnal 5mm vrstvou lepidla.
...následne som to zarovnal 5mm vrstvou lepidla.
Pod budúce tehličkové parapety som nalepil 3cm xps v miernom spáde.
3Pod budúce tehličkové parapety som nalepil 3cm xps v miernom spáde.
Komplet všetký spoje vypenené do hlbky 3-5 cm... Použil som whiteteq. Podľa mňa najlepšia pena s λ 0,032 W/mK. Je citeľne tuhšia po vytvrdnutí.
12Komplet všetký spoje vypenené do hlbky 3-5 cm... Použil som whiteteq. Podľa mňa najlepšia pena s λ 0,032 W/mK. Je citeľne tuhšia po vytvrdnutí.
8
"Udelátko" viď dalšie foto...
4"Udelátko" viď dalšie foto...
Na vypeňovanie som použil aplik. špičku na kartuše...Po zahriatí 5cm špičky, som ju spučil na cca 2mm. Je dobré, tam vložiť niečo 2mm, aby sa to nespučilo až príliž. Na pištoli je to len nastoknuté, takže sa to dá otáčať podľa potreby...
4Na vypeňovanie som použil aplik. špičku na kartuše...Po zahriatí 5cm špičky, som ju spučil na cca 2mm. Je dobré, tam vložiť niečo 2mm, aby sa to nespučilo až príliž. Na pištoli je to len nastoknuté, takže sa to dá otáčať podľa potreby...
Kotvenie Fischer. Z ľava termoz ecotwist - fasáda ;  termoz cs8 - 110, 250 a 310 pre uchytenie pancierovej siete pod tehlový obklad.
Kotvenie Fischer. Z ľava termoz ecotwist - fasáda ; termoz cs8 - 110, 250 a 310 pre uchytenie pancierovej siete pod tehlový obklad.
Fischer Termoz Ecotwist
Fischer Termoz Ecotwist
Po navrtaní kotiev ostali takéto dierky, ktoré som vypenil whiteteqom a hotovo.
16Po navrtaní kotiev ostali takéto dierky, ktoré som vypenil whiteteqom a hotovo.
None
2
None
None
13
Kotvy zavŕtané, diery vypenené, pena orezaná a eps vybrúsený.
2Kotvy zavŕtané, diery vypenené, pena orezaná a eps vybrúsený.
Na spoj xps a rám okna ...
5Na spoj xps a rám okna ...
...butylová páska.
11...butylová páska.
Apu lišty som použil kvôli jednoduchšej práci so špaletami a tak isto kvôli rozťažnosti a následnému nechcenému  vytváraniu trhlin a medzier..., tesnosť medzi rámom okna a eps som riešil combbandom.
8Apu lišty som použil kvôli jednoduchšej práci so špaletami a tak isto kvôli rozťažnosti a následnému nechcenému vytváraniu trhlin a medzier..., tesnosť medzi rámom okna a eps som riešil combbandom.

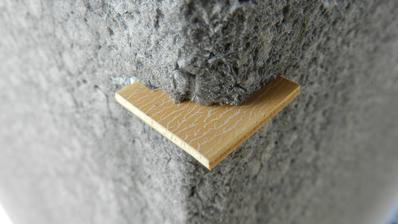

Každých 25cm som osádzal takéto dorazy pre odsadenie rohovníkov od eps (rohy domu, okien, sokla..) do finálnej hrúbky. 5mm lep.+ 2mm rohovník. Spolu 7mm hrubá vrstva lepidla s použitím 145g a 275g pancierovej sieťky.
2Každých 25cm som osádzal takéto dorazy pre odsadenie rohovníkov od eps (rohy domu, okien, sokla..) do finálnej hrúbky. 5mm lep.+ 2mm rohovník. Spolu 7mm hrubá vrstva lepidla s použitím 145g a 275g pancierovej sieťky.
Nad budúcim štablónom som vytvoril rovinu s odsadenými rohovníkmi, no hlavne soklovým po obvode celého domu.. Finálnu vrstvu s pancierovou sieťkou, takto zarovnám pomocou sťah. lišty.
Nad budúcim štablónom som vytvoril rovinu s odsadenými rohovníkmi, no hlavne soklovým po obvode celého domu.. Finálnu vrstvu s pancierovou sieťkou, takto zarovnám pomocou sťah. lišty.
Apu lišty, rohovníky...
5Apu lišty, rohovníky...
...všetko pripravené na prvú armovaciu vrstvu sieťky a lepidla.
3...všetko pripravené na prvú armovaciu vrstvu sieťky a lepidla.
None
Keďže chcem odolnejšiu fasádu, tak použijem dve armovacie vrstvy. Pri prvej som použil 145g sieťku. Pri druhej vrstve (jar 2017) použijem 275g pancierovú sieťku. Tretia 525g pancierová sieť pôjde pod obklad- tehlové pásiky.
4Keďže chcem odolnejšiu fasádu, tak použijem dve armovacie vrstvy. Pri prvej som použil 145g sieťku. Pri druhej vrstve (jar 2017) použijem 275g pancierovú sieťku. Tretia 525g pancierová sieť pôjde pod obklad- tehlové pásiky.
None
21
