Efektivní bydlení vybrali sme

jersi • 256 fotiek

Vlastní návrh. priority: koupelna blizko ložnice a technické mistnosti, co nejméně roztahané chodby, samozřejmě správna orientace. spodní část je jih. kuchyn a ložnice na východ. příjezd ze severu. vše se odvíjelo od nosné zdi přesně ve středu domu

4120Vlastní návrh. priority: koupelna blizko ložnice a technické mistnosti, co nejméně roztahané chodby, samozřejmě správna orientace. spodní část je jih. kuchyn a ložnice na východ. příjezd ze severu. vše se odvíjelo od nosné zdi přesně ve středu domu

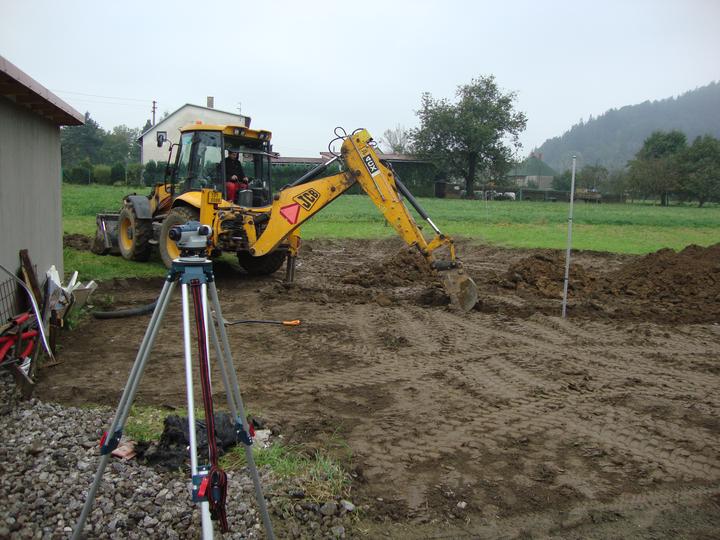

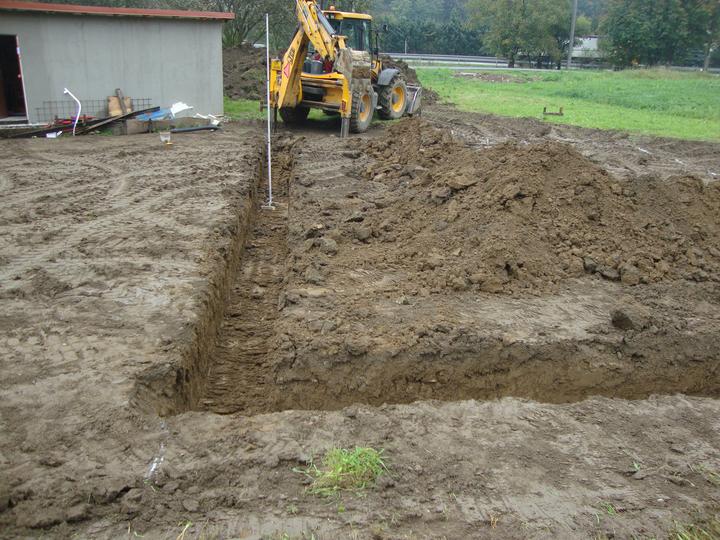

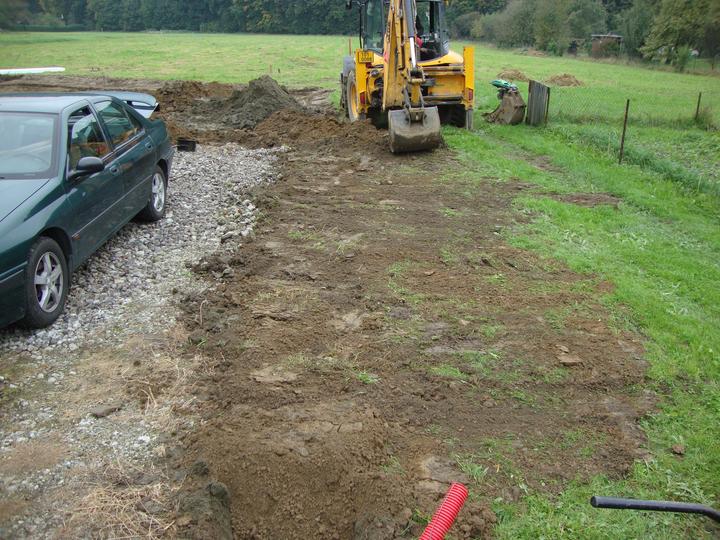

23.října2014. Bagrista se nečekaně v 6rano ozval že jdeme kopat, dva dny předtím slušně pršelo překvapivě se okolí moc nerozjezdilo

Musím ho pochválit celý čas jsem se tam nudil držel rovinu jak letící kulka

Přijednom se udělali i přípojky

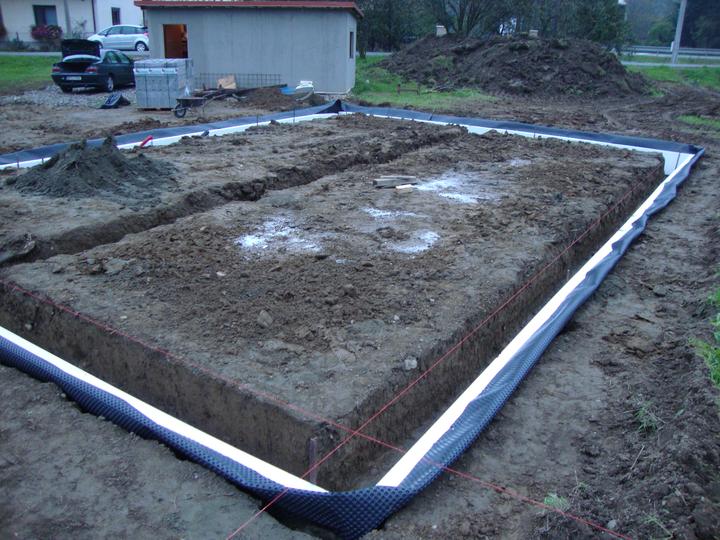

85Zateplení pásu. ano přesně tak - polystyrenem podlahová stovka. 400 x 50 x 15cm

1Vylité pásy napíchané roxory a ZB připravené na uložení

1Zemnění čistě pro domovní rozvod se zemnící tyčí

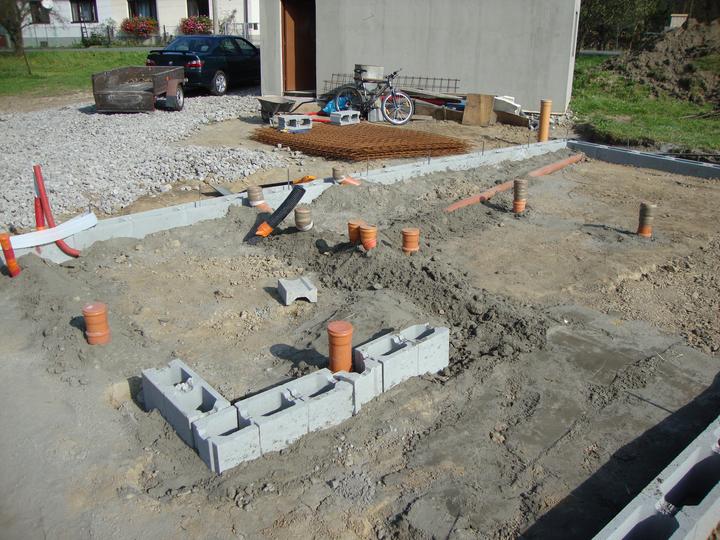

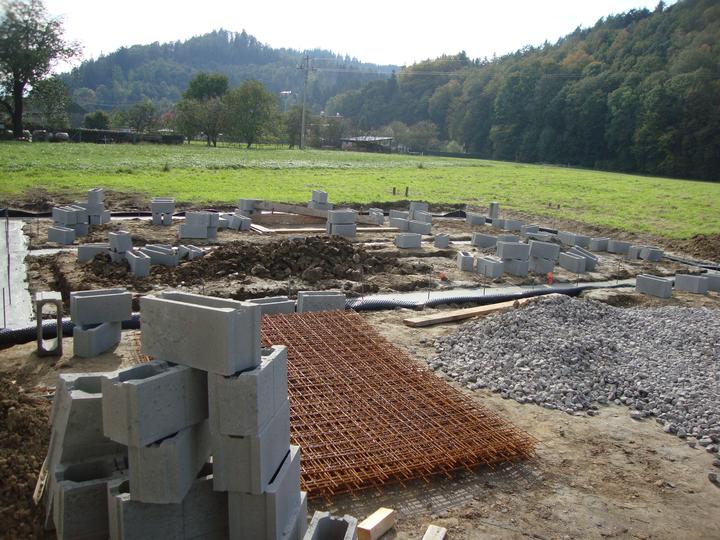

Do základu jsem nepřidával žádnou hlínu zasypání struskou 8-16, trochu strusky mi pochybělo tak jsem vynechal ložnici kde jsem dal písek. alespoň budu spát na přírodním materiálu, hned nad 20cm polystyrenu... :D

21Do základu jsem nepřidával žádnou hlínu zasypání struskou 8-16, trochu strusky mi pochybělo tak jsem vynechal ložnici kde jsem dal písek. alespoň budu spát na přírodním materiálu, hned nad 20cm polystyrenu... :D

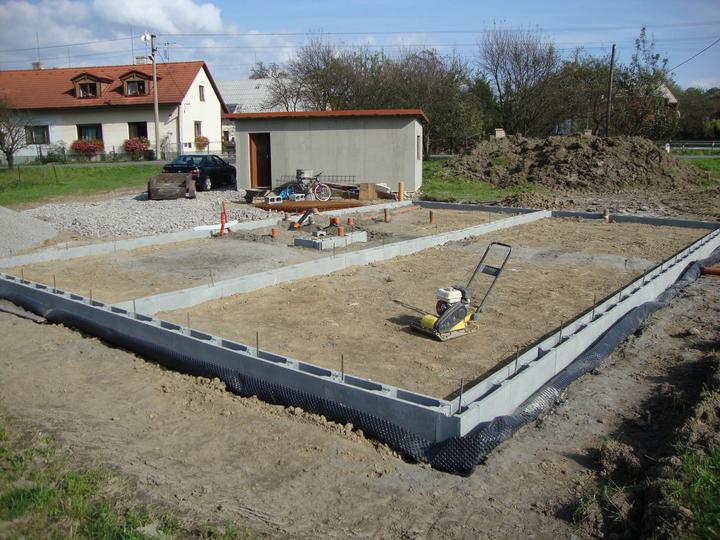

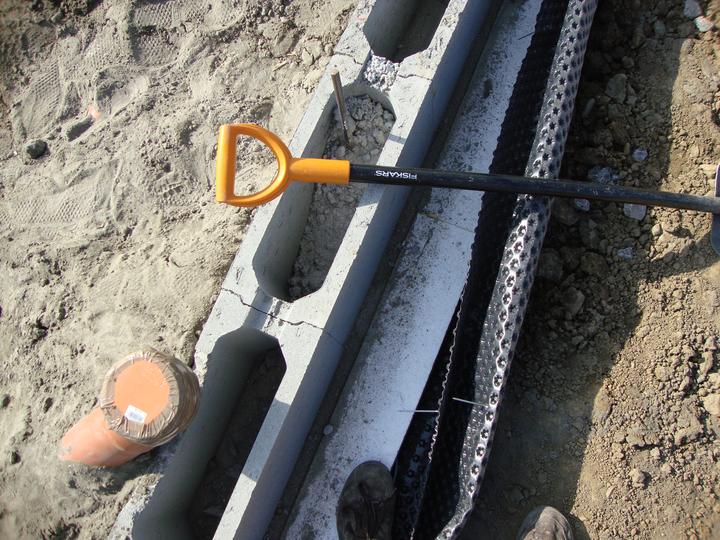

2Ztracené bednění jsem uložil do mírně zavadlého betonu takže se to kouslo

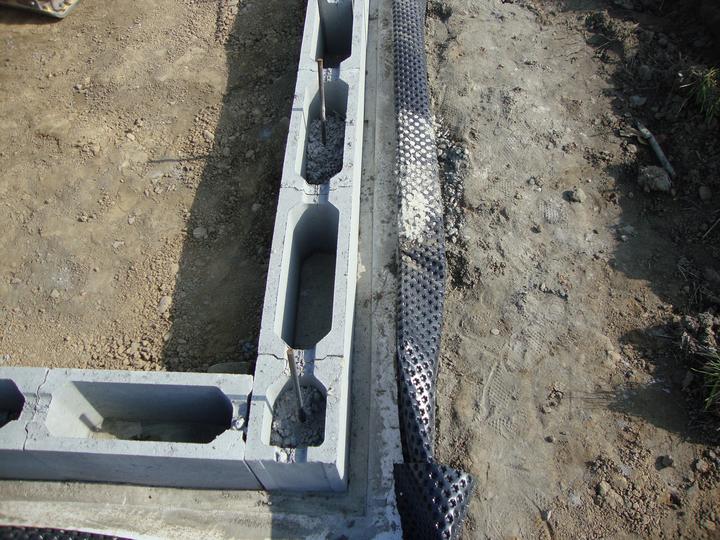

Do kazdeho druhého kde byl roxor přišla lopata betonu přivezena na vozíku z betonárky

21Víčka kanalizace jsou zapuštěné 1-2cm pod horní úroveň betonu

1Betonuji ztracené bednění zároveň s deskou

1Vzpěry nejsou vubec nutné ale psychologický efekt ... :)

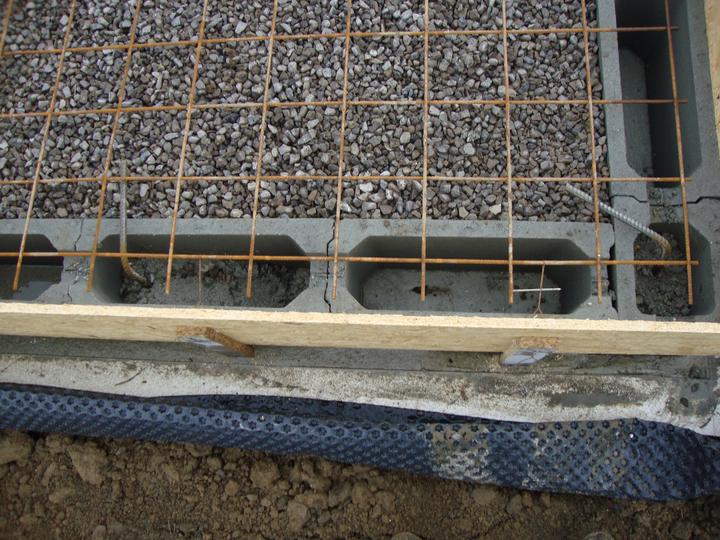

2Dvě dírky drátek za kari sít párkrát zatočit hřebíkem a bednění uchycené

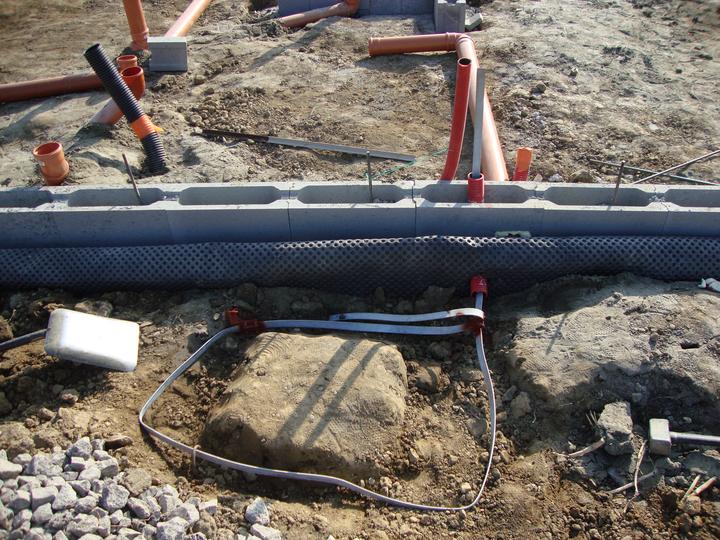

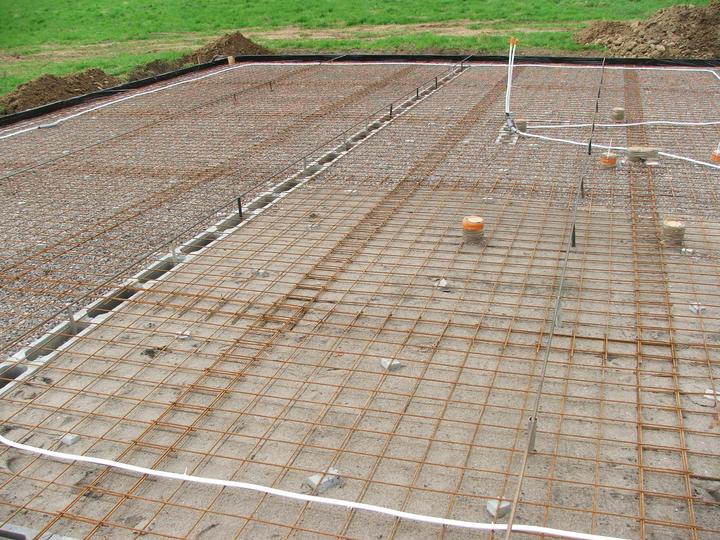

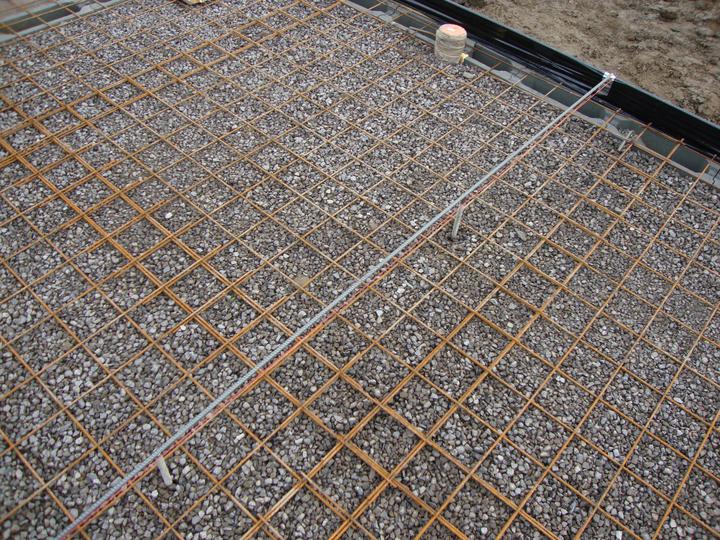

55Podlahové topení v základovce. spíše taková chladící smyčka na přebytek vody ze soláru, na podzim si mohu nahřívat desku pod domem. 50m trubky

54Vodítka na betonování

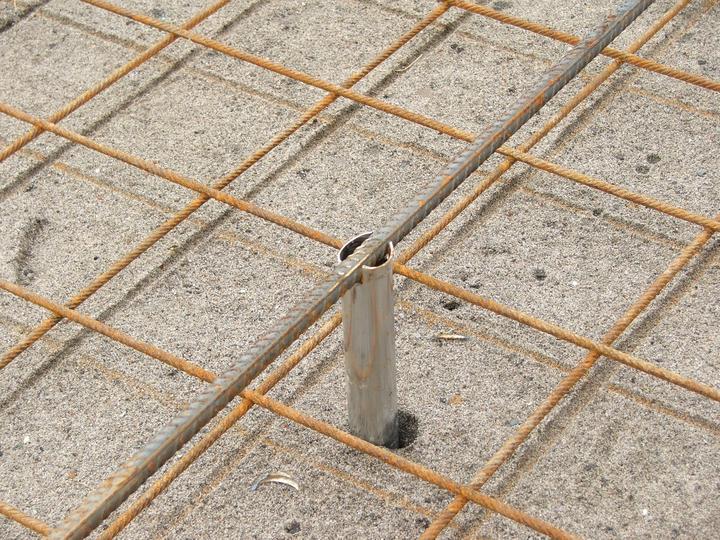

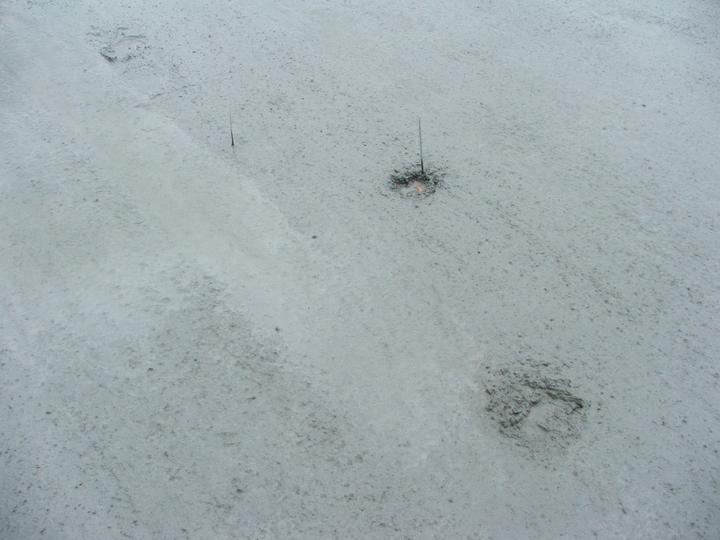

146Roxor se za čerstva vytáhne držáky zůstanou zalité betonem

44pásy po 2,3metrech jsem stahoval 3metrovou stahovací latí podle vodítek kromě té trubky mi nic nepřekáželo

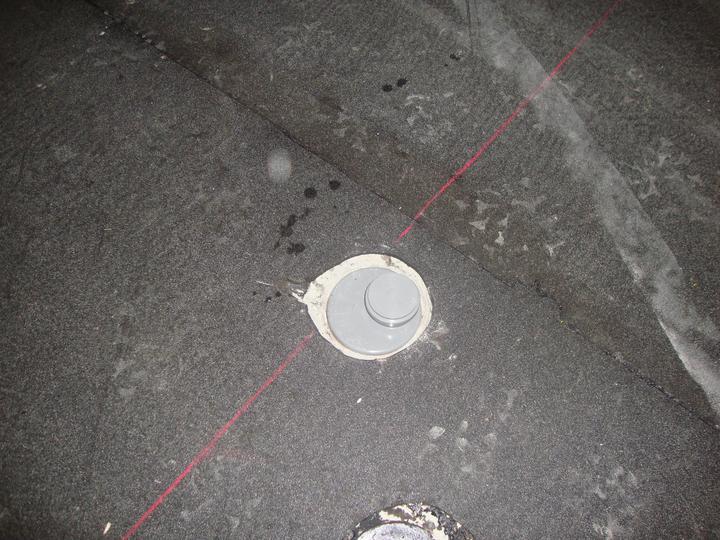

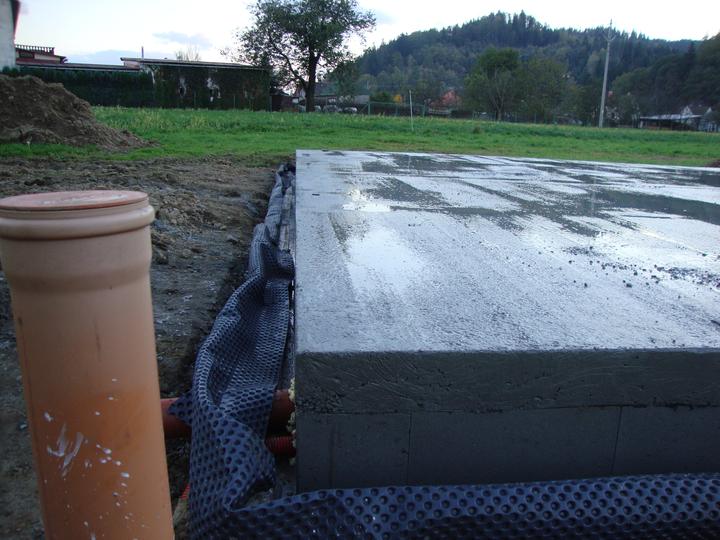

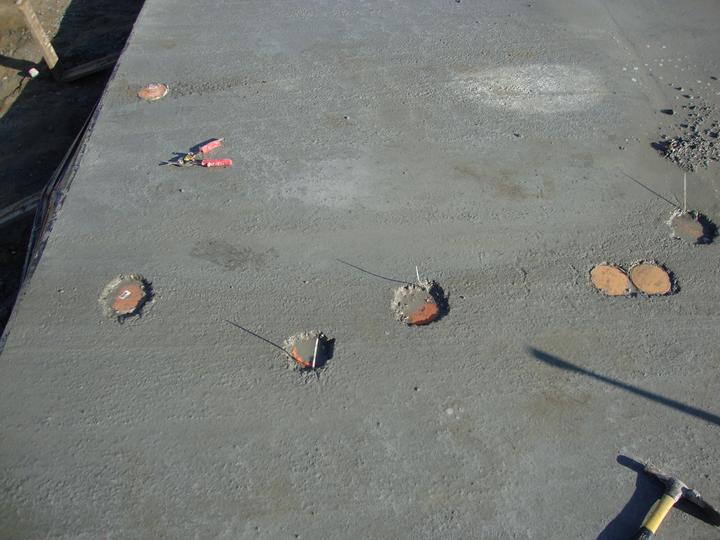

1Víčka kanalizace po zabetonování

3Začerstva opucované, radost betonovat, lepit lepenku, chodit s cihlami jezdit s lešením či paleťákem,nikde nic nepřekáží

1Po obvodu největší nerovnost 2mm. jedno místo uprostřed kde mi ujelo vodítko 10mm

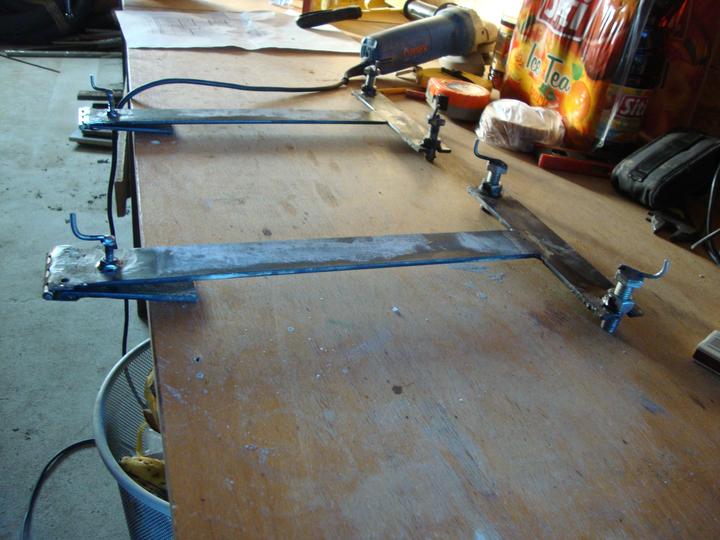

96Zakládací sada posvařovaná za 2hod

22V neděli jsem napenetroval nalepil lepenku (50cm) nanesl maltu do roviny pomocí zakládací sady a založil 4 cihly.

61Ytong P4-200mm

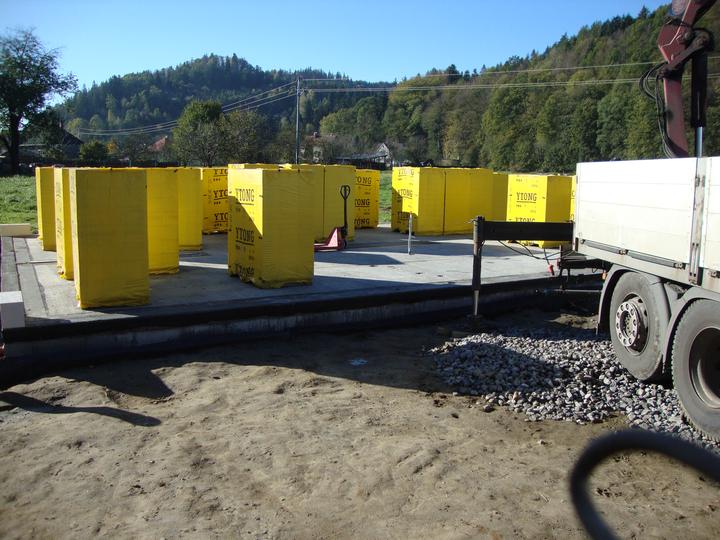

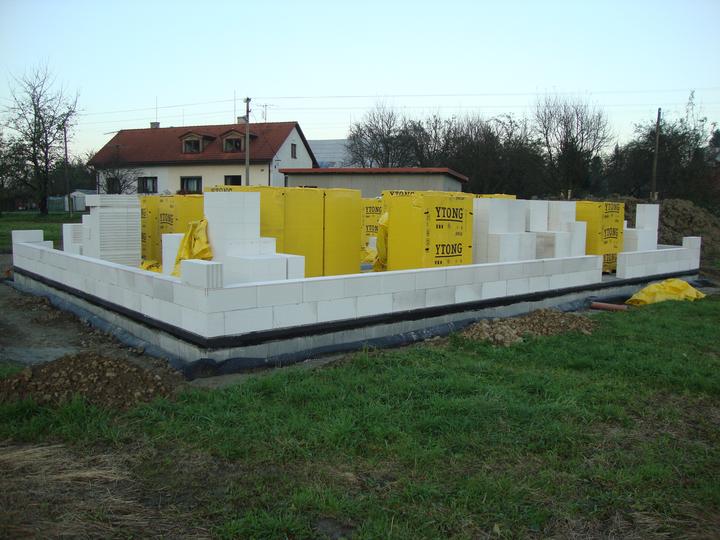

1.den ráno, přivezl vše včetně příček

11den. první řada šla na lepidlo na již vytvrdlou maltu založenou na 0mm ;)

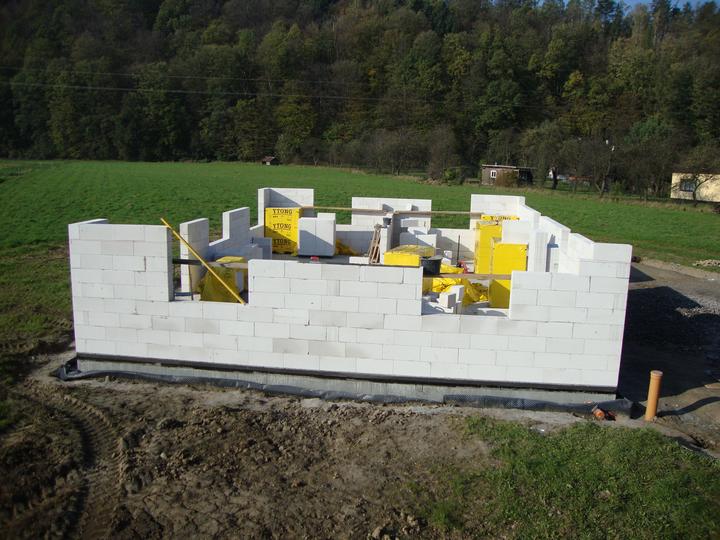

13.den

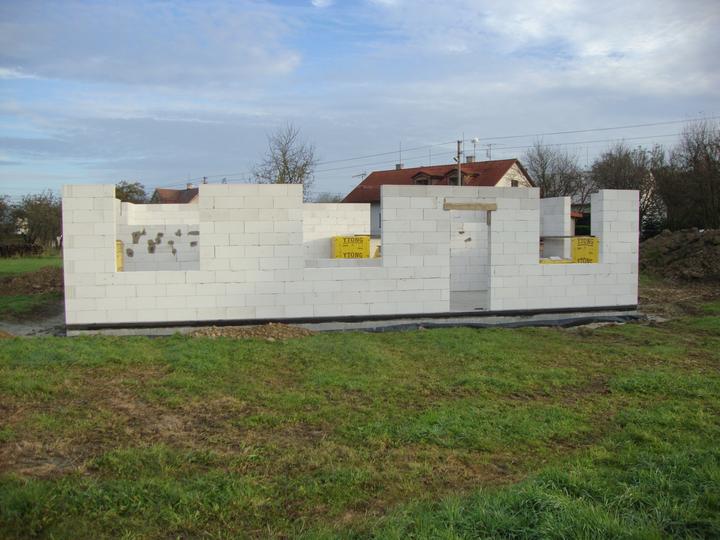

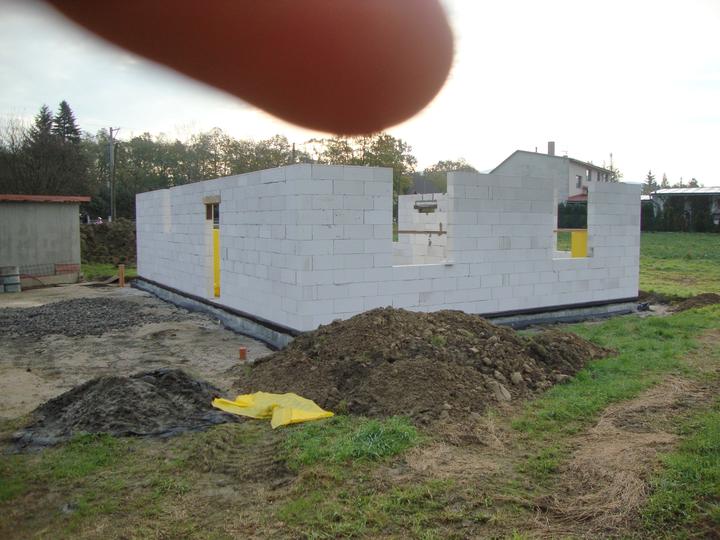

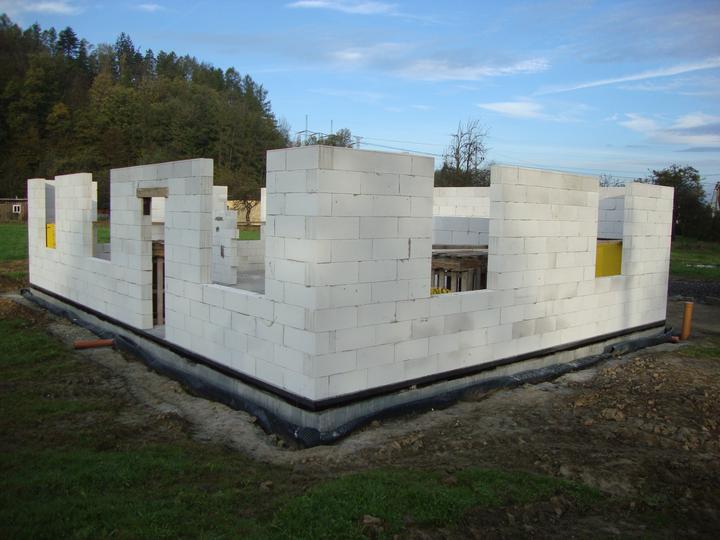

25.den hotovo, zdil jsem zcela sám, přítelkyni jsem odpulky naučil tahat lepidlo, a děda mi 3dny řezal cihly.

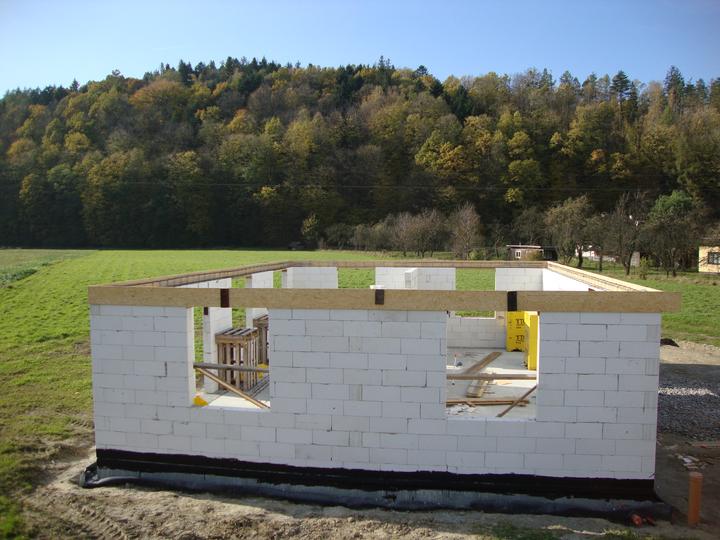

1Jih

1Jihozápadní roh

21Severozápadní roh

1Svázání věnce

3Věnec mi vytvoří i překlady oken, ušetřeno hodně peněz a času

31Bednění použité ze základovky

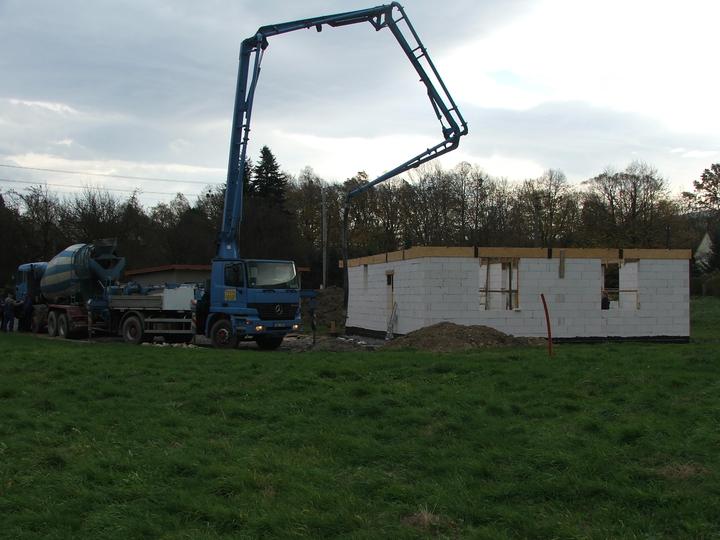

15dní příprav a 20minut vylévání. Beton B25 vibrovaný ohnuté závitové tyče do čerstvého betonu

1Dva dny jsem jen řezal, a třetí den jsem vše naházel nahoru a zbouchal

192

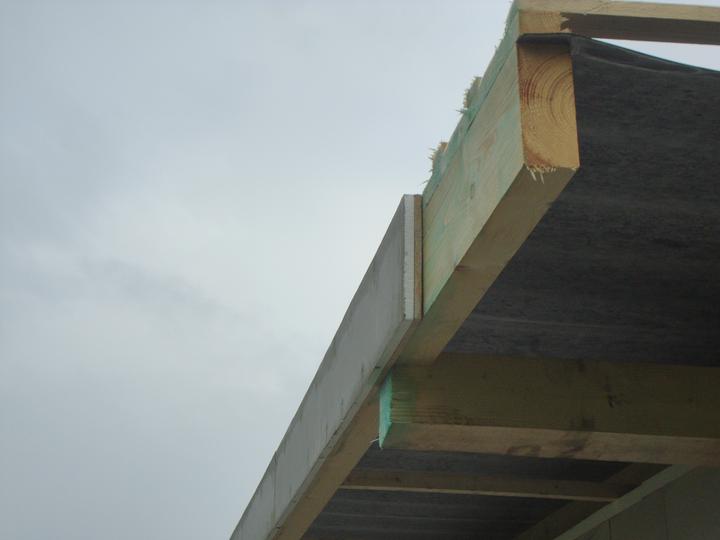

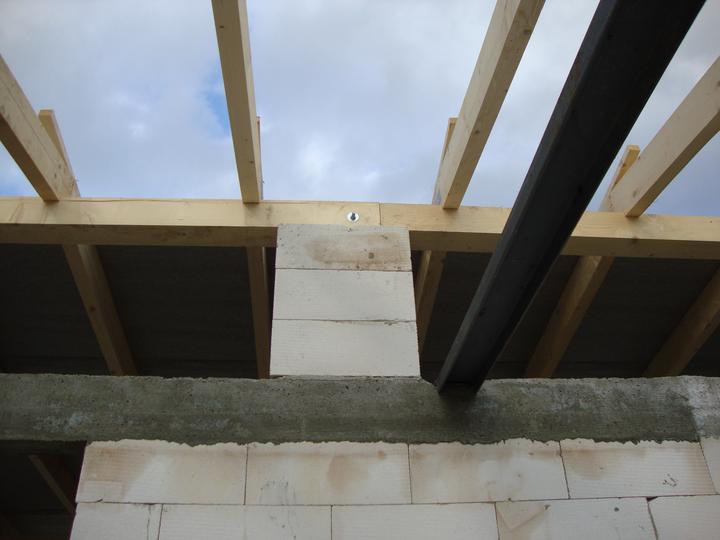

pod pozednicí fibran300 6cm. nikde jsem to jestě neviděl položené celoplošně tak jsem to nechtěl přehnat. dnes se toho nebojím a klidně bych dal 10cm. ze dřeva tekla voda když jsem dotahoval závitovky a xps se ani nehl

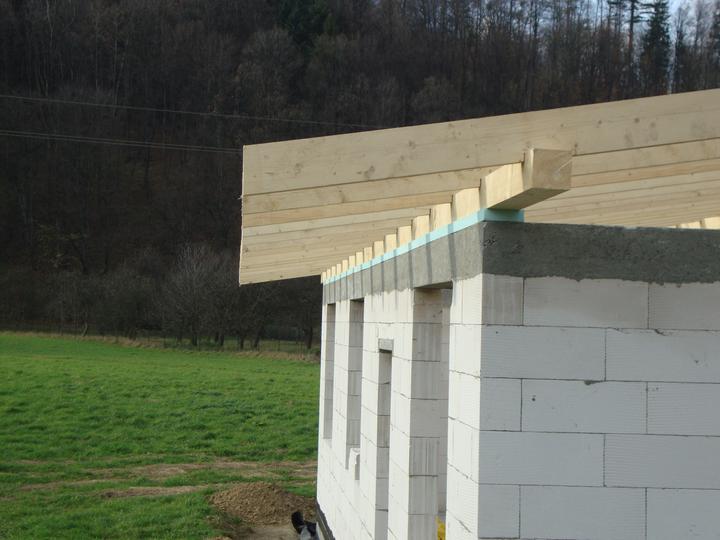

47Pod pozednicí fibran300 6cm. nikde jsem to jestě neviděl položené celoplošně tak jsem to nechtěl přehnat. dnes se toho nebojím a klidně bych dal 10cm. ze dřeva tekla voda když jsem dotahoval závitovky a xps se ani nehl

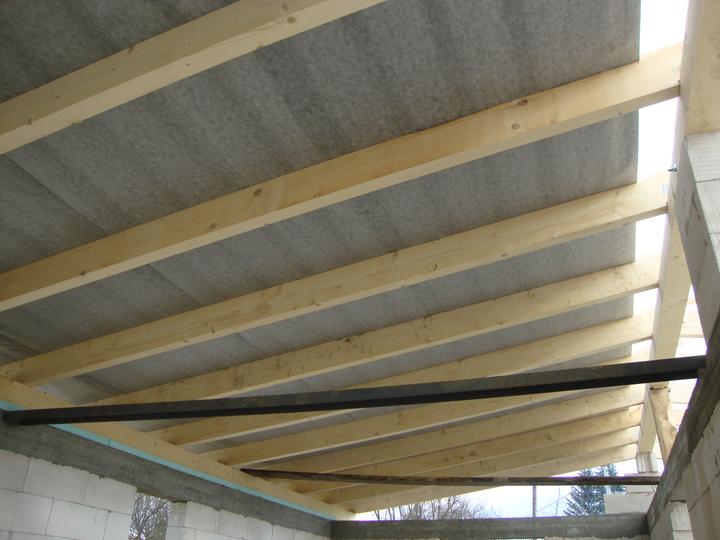

24Guttafol DO 135 Plus. geniální fólie, lepené spoje lepidlo do lepidla, neodtrhnutelný spoj a nepodfoukává do izolace

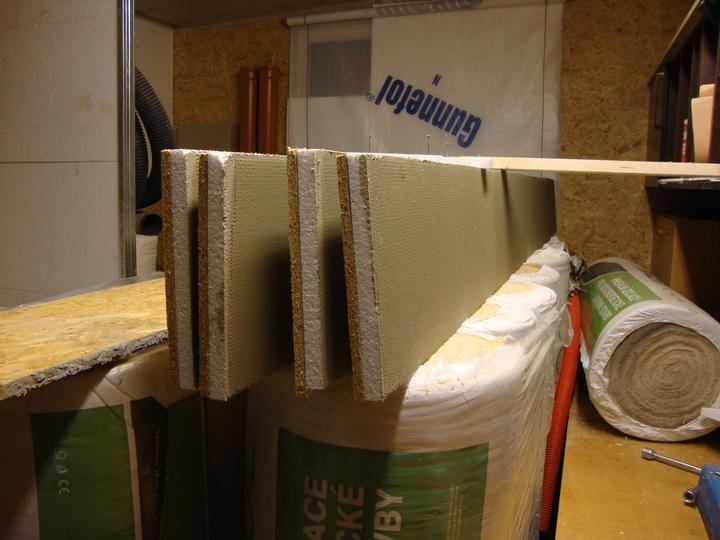

1Přišli první mrazy tak jsem v dílně vyráběl prefabrikáty

1A pak jsem je jen navrtal na krokev, bylo pod nulou tak nešlo dělat s lepidlem venku

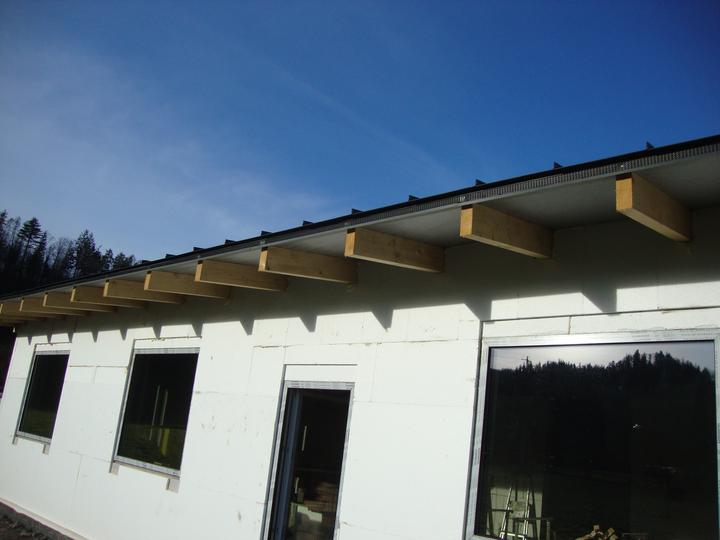

1Blachotrapez retro plus, imitace falcové krytiny

přípravy před montáží oken. vysazené cihly pro předsazenou montáž oken. věnec je jestě podlepený příčkami od Heblu,mají výšku cihel 20cm takže jsem nemusel řezat, 10cm přícky jsem tam nalepil flexilepidlem na placato

21Přípravy před montáží oken. vysazené cihly pro předsazenou montáž oken. věnec je jestě podlepený příčkami od Heblu,mají výšku cihel 20cm takže jsem nemusel řezat, 10cm přícky jsem tam nalepil flexilepidlem na placato

223 fixní okna na jih 170x150, oknaři použili jedinou 1mm podložku pod okno

72No já vím, tepelné mosty... ale celá předsazená montáž mě vyšla na 500kč/18€

32Okenní vzduchotěsná páska,lepil jsem si na okna sám 1200kč i s tmely na lepení ke špaletě

1Takto rohy po pár tydnech odlezou

1A už nemá šanci

23Spoj lepenka lepenka natavené na sebe a špachtlí přitlačené, spoje ještě navíc přetřené gumoasfaltem

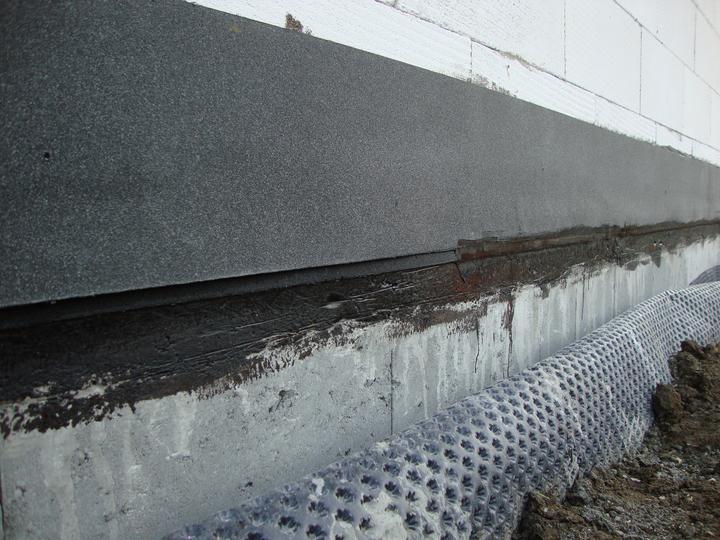

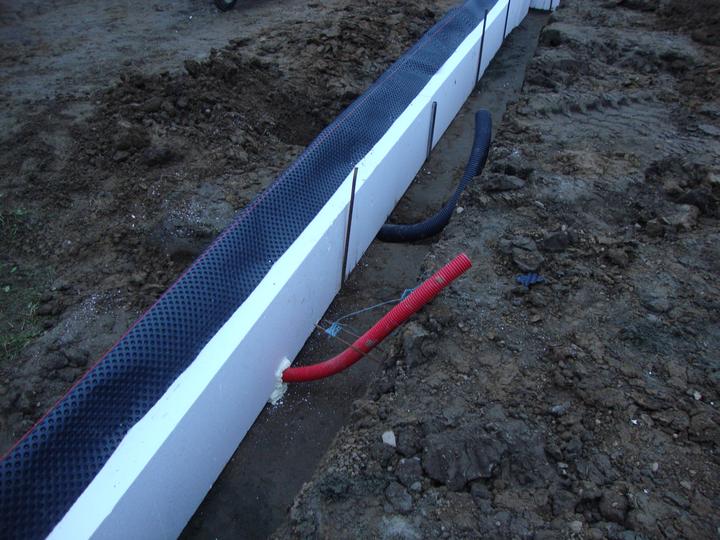

7320 cm pruhy lepenky, kdyby přišla velká voda ;) a utěsní mi to zakládací spáru

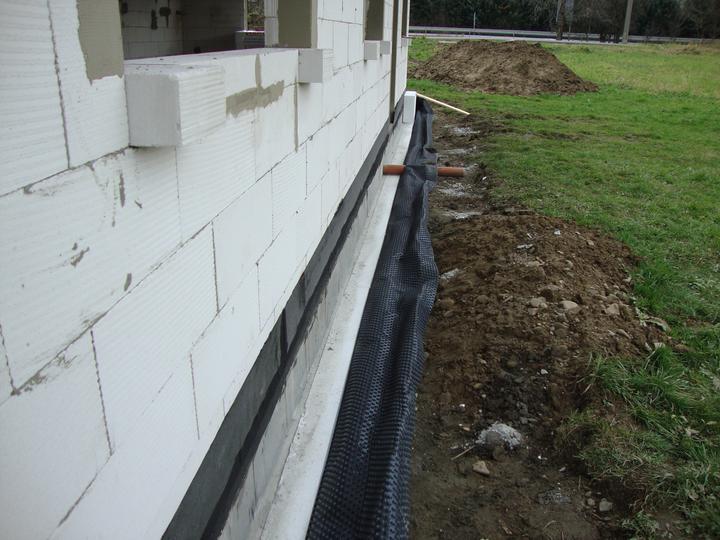

1Odkrytá nopovka, eps založené do roviny laserem bylo již při zakládání stavby

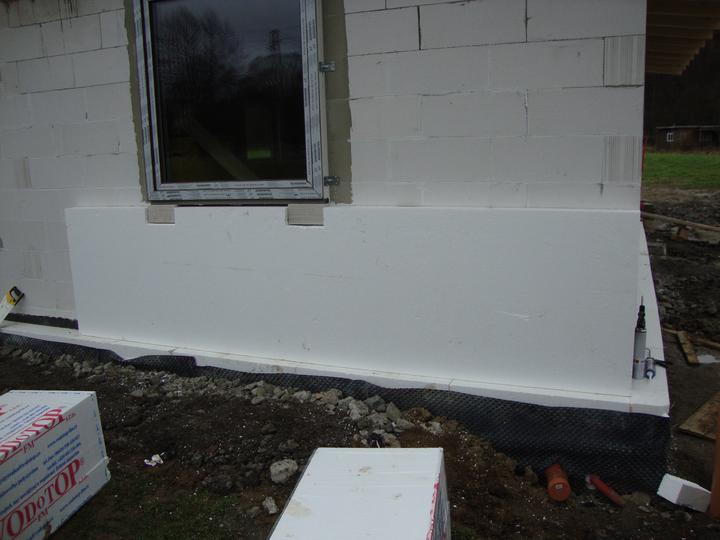

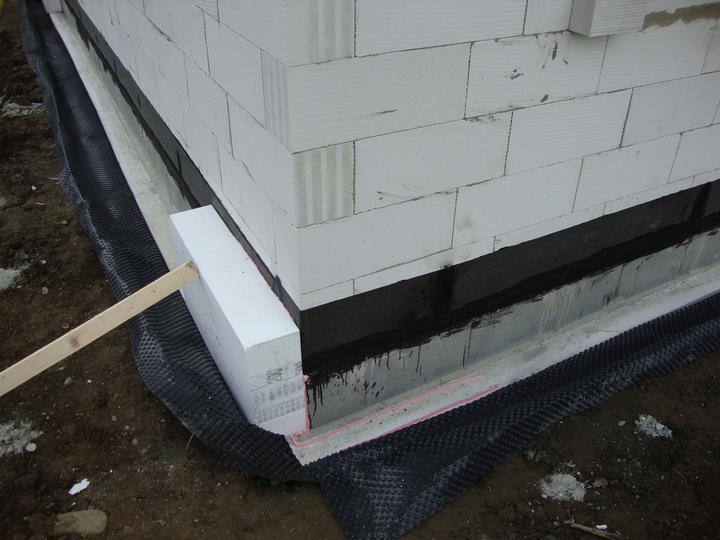

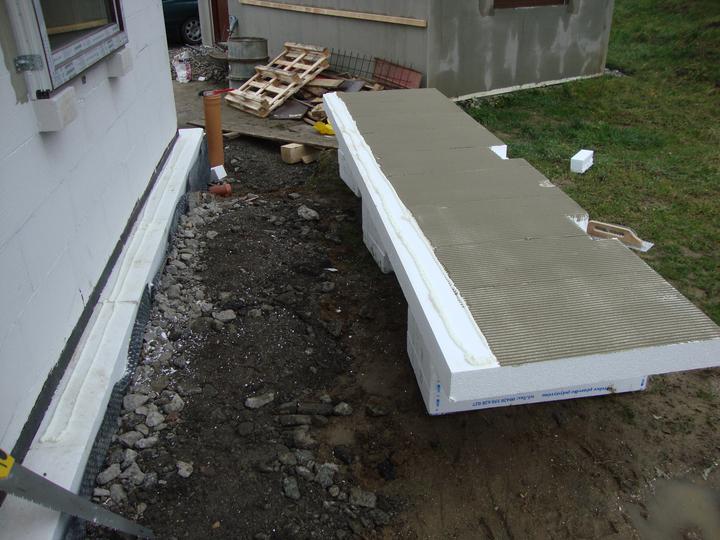

33Sokl. 20cm eps 100. sokl nepujde vubec vidět na fasádě bude cca 25cm a 2cm pod přesahem bude chodník.

1Geometrické obrazce

21Konzole pro montáž terasových a vchodových dveří

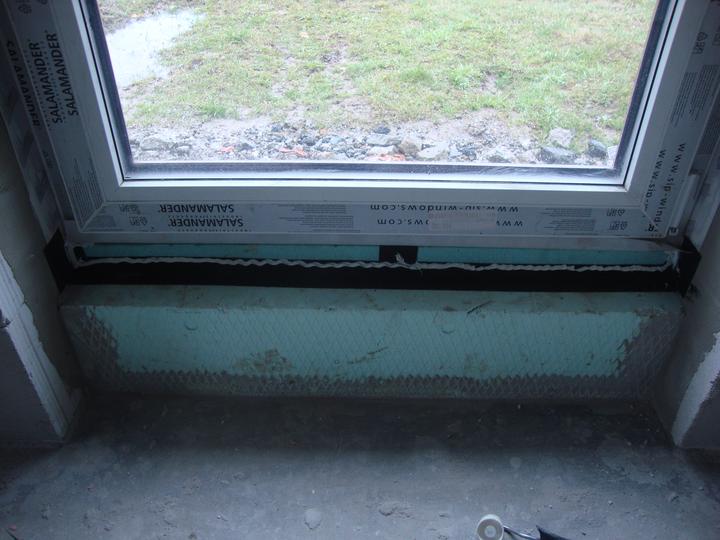

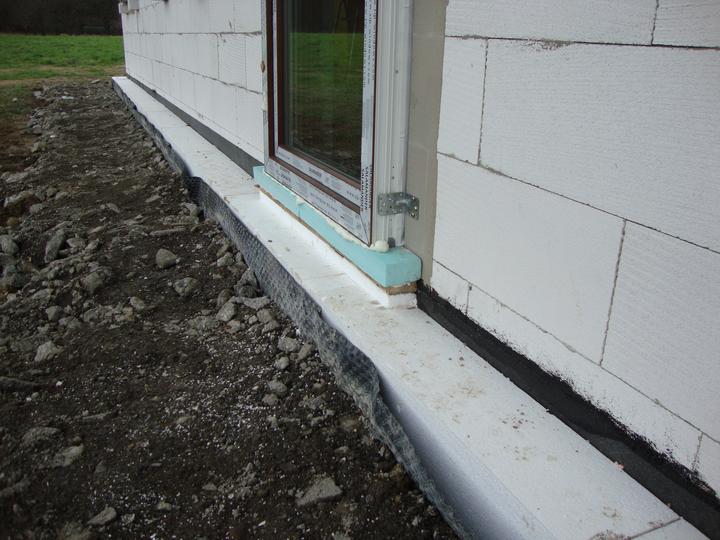

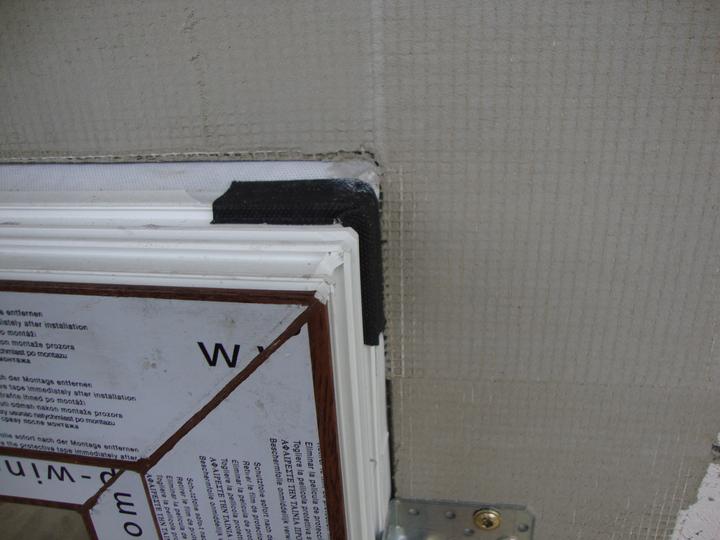

42XPS Fibran 300. pod rámem pur pěna i expazní páska

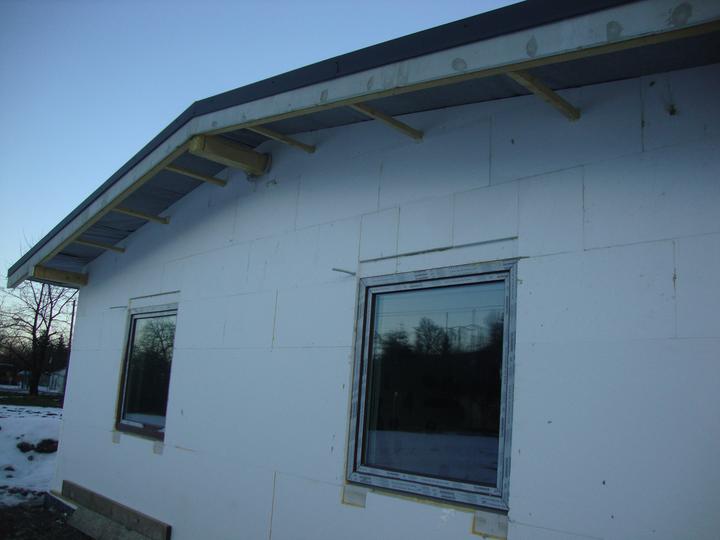

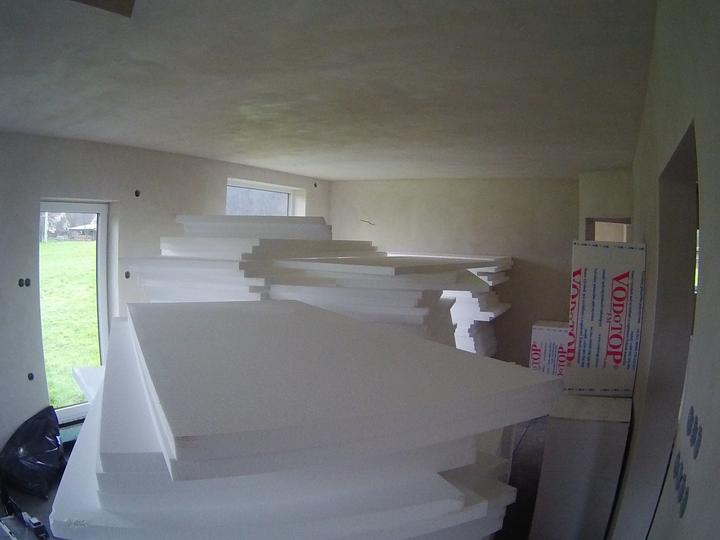

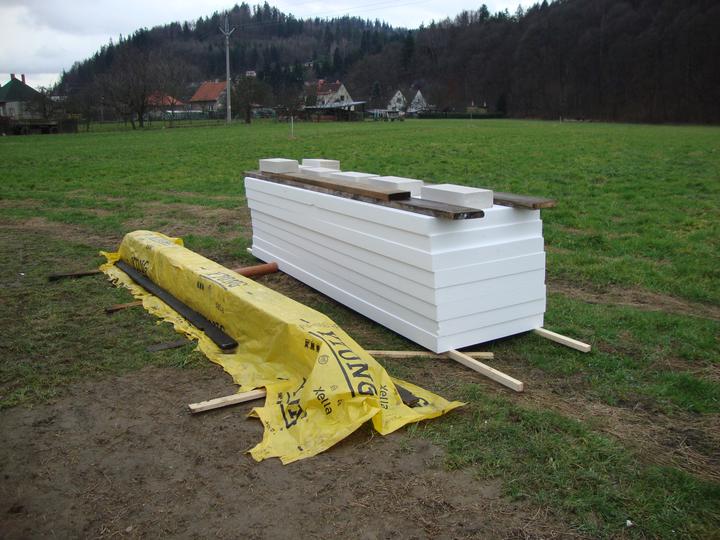

1EPS 70. 400x100 12cm

po vzoru jozopan jsem všechy spáry přetěsnil akrylovým tmelem. padlo asi 20 tub, ale vzhledem k ceně 1€ za jednu je to hodně levné, a vážně perfektní

103Po vzoru jozopan jsem všechy spáry přetěsnil akrylovým tmelem. padlo asi 20 tub, ale vzhledem k ceně 1€ za jednu je to hodně levné, a vážně perfektní

1Zatepluji na zuby, nato je potřeba mít hodně rovnou stavbu, a ne jen svislost, ale hlavně bez skoků cihel

1První vrstvu v rizikových místech (kolem oken a rohu) ukotvím, druha vrstva eps kotvy schová a překryje všechny mezery

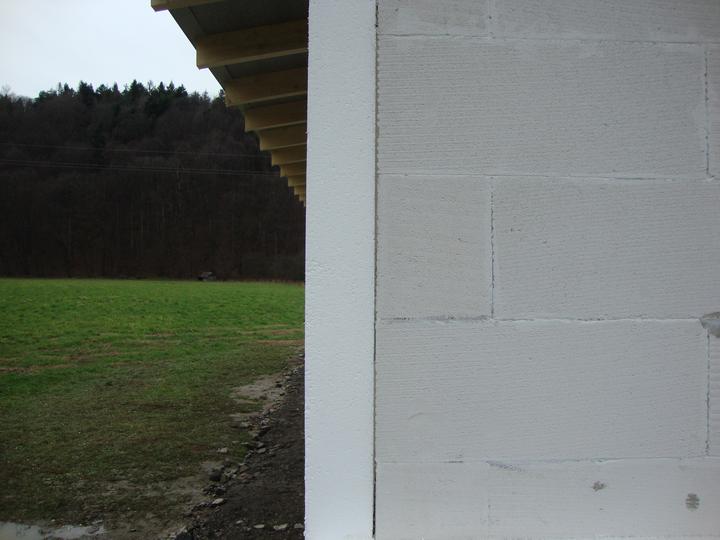

4To se chce až zvracet jak je to rovné :P

4To je kontaktní zatepování

82A na kolika procentech drží vaše desky ?

Dveře provizorní

41Krytinu jsem položil 1. a 2. leden. 2tydny mi tam ležela, vítr nedovolil

21Za boxem na predokenní rolety je 8šedého +1bíleho (9nebyla skladem). je to slabé místo ale je to jen 1,4m2. bez předsazené montáže bych si je nedal

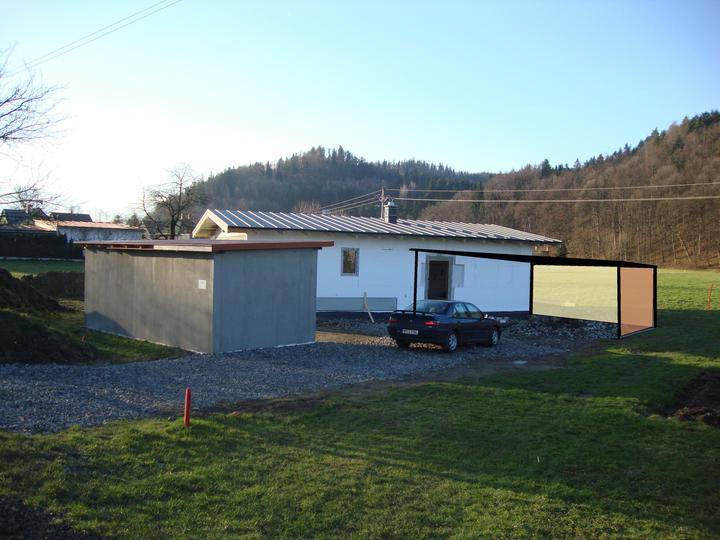

32Přístřešek na dvě auta, snad někdy v budoucnu. zároveň vznikne zastřešení vchodu, takže suchou nohou z auta domu

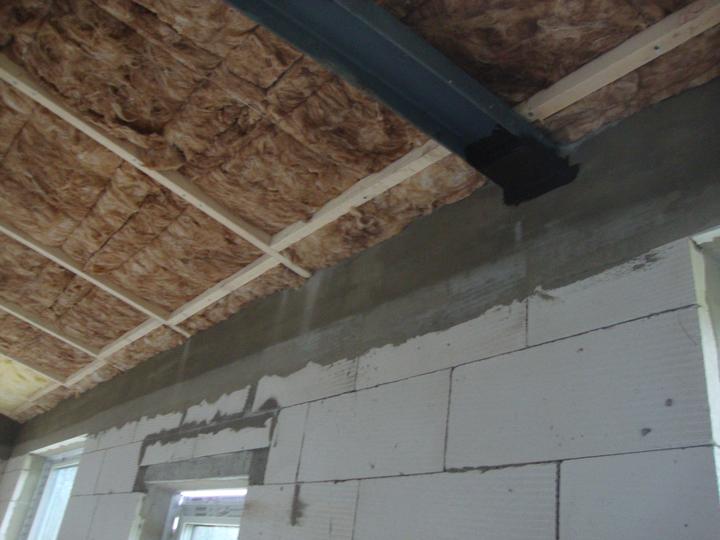

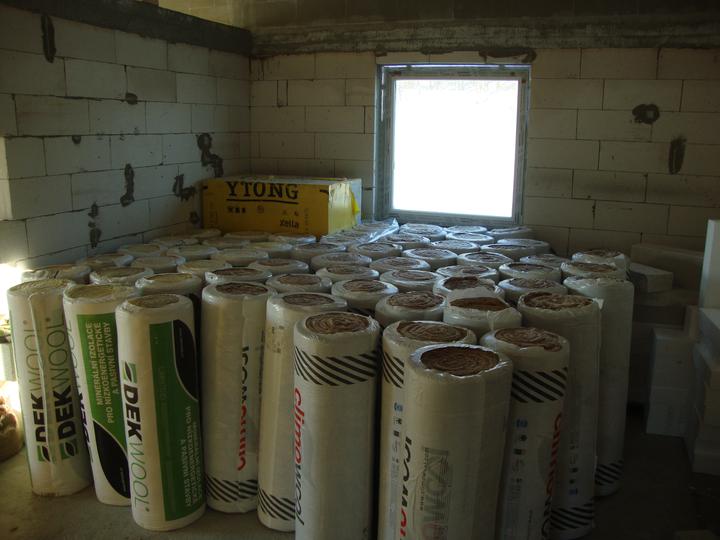

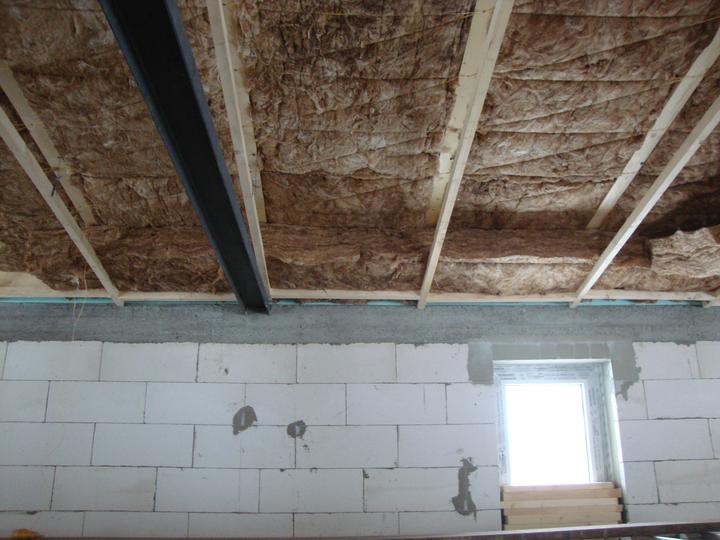

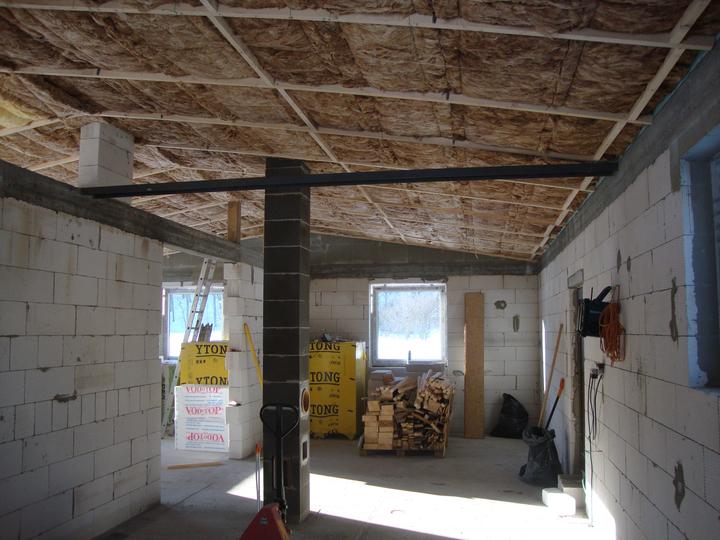

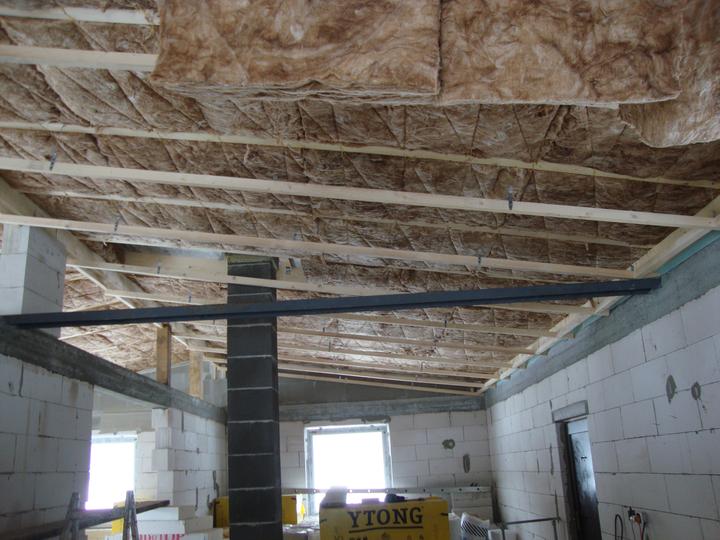

67Prní vrstva. Climowool DF1 200mm. nejlepší vata s jakou jsem kdy dělal. (z asi 8mi druhů)

1Neuvěřitelné kolik tam toho vleze a to mám "jen" 40cm

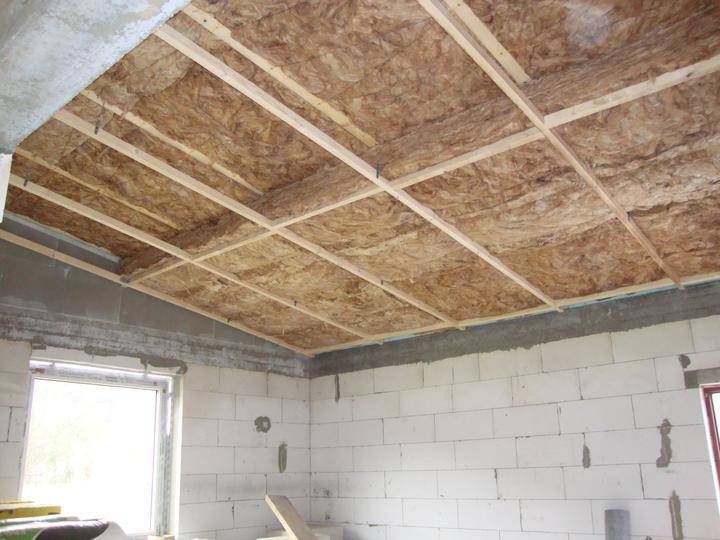

14Závěsy na druhou vrstvu. perové závěsy do dřeva

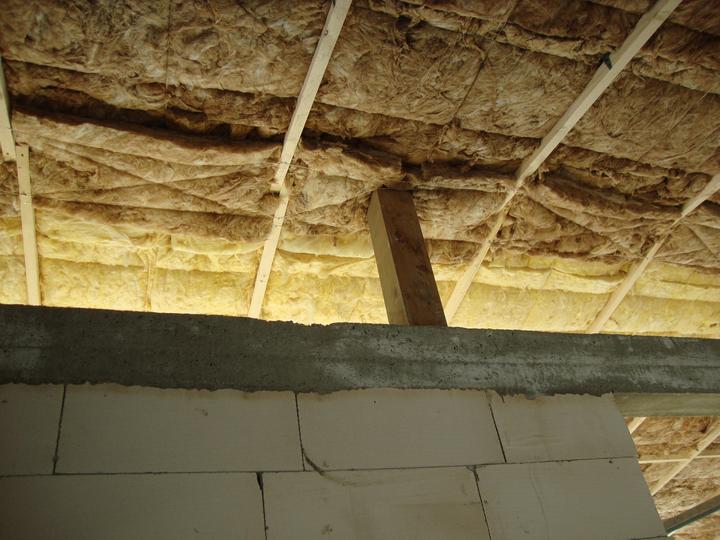

22vrstva opět 200mm

4dny jsem se tam plácal ve vatě bez respirátoru, bez brýlí a rukavic, a pohodička. pak DF1 došla a dvě role jsem musel použít DekWool... po 2hodinách jsem myslel že mě odvezou, oči jak po svařování bez kukly a kašel kuřáka v posledním stadiu rakoviny

34dny jsem se tam plácal ve vatě bez respirátoru, bez brýlí a rukavic, a pohodička. pak DF1 došla a dvě role jsem musel použít DekWool... po 2hodinách jsem myslel že mě odvezou, oči jak po svařování bez kukly a kašel kuřáka v posledním stadiu rakoviny

Chtěl jsem dát jestě 5tku mezi latě. ale ta palačinka nesplňovala moji představu, spíše by mi udělal zlo. folie by byla odtlačená, tak jsem ji nedal. ted mi tam leží a hledá využití

31Chtěl jsem dát jestě 5tku mezi latě. ale ta palačinka nesplňovala moji představu, spíše by mi udělal zlo. folie by byla odtlačená, tak jsem ji nedal. ted mi tam leží a hledá využití

15tkou jsem akorad přidělal pod vaznici a okolo zdiva

1Kousek učka jsem vyplnil eps a gumoasfaltem 2x zatřel. budu tam muset trochu improvizovat s folií a cele to utěsnit

Penetral ALP- nejlepší penetrák. severní čast domu má hodně příček, lepenku tavím celoplošně. nevzniká riziko spatného napojení a několik vrstev které pak na podlahovem EPS dělají neplechu

3Penetral ALP- nejlepší penetrák. severní čast domu má hodně příček, lepenku tavím celoplošně. nevzniká riziko spatného napojení a několik vrstev které pak na podlahovem EPS dělají neplechu

A takto elegantně se pokračuje s kanalizaci zapuštěnou do zakladů

1Zleva: zádveří, technická, koupelna, ložnice

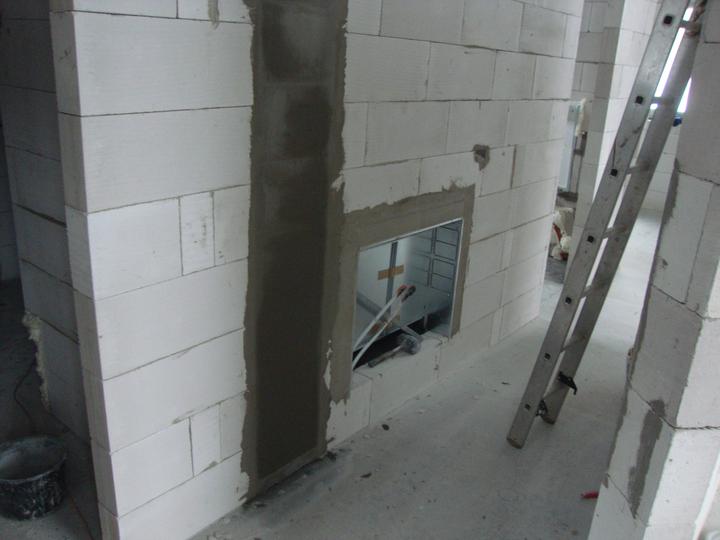

42Nenosné překlady. napenetrované a lepené flexi lepidlem. ušetřené 3 000

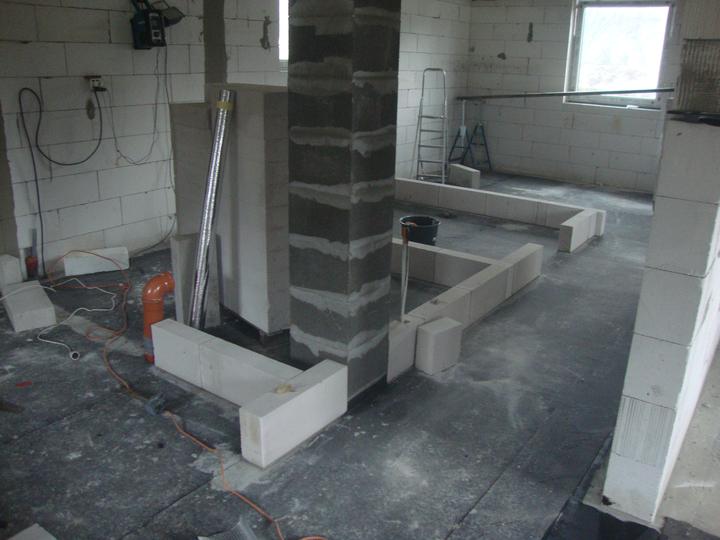

13Dneska jsem si udělal radost a začal zdít příčky. hned jsem je využil jako lešení k slepení spojů folie

6Rozdělovač na podlahové topení, dvířka budou do chodby

guttafol s lepicím pruhem, vrstvy jsem prekládal tak aby centimetr lepícího pruhu vyčníval, spoje přelepím jestě hliníkovou páskou a ta bude na lepidle lepe držet

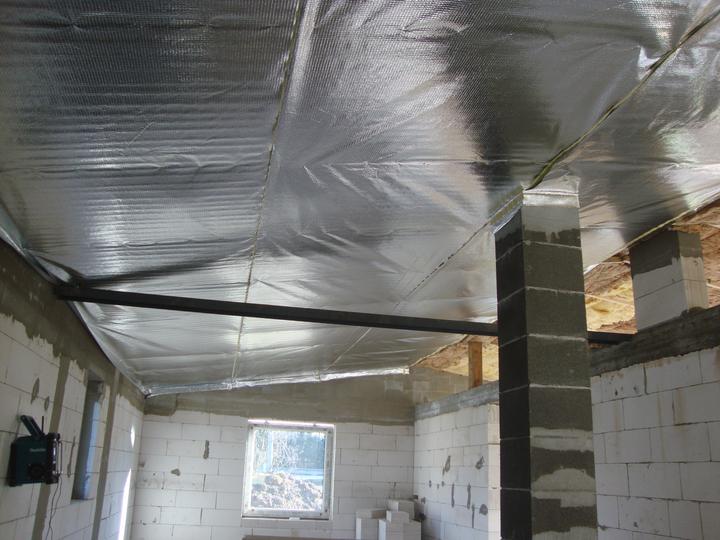

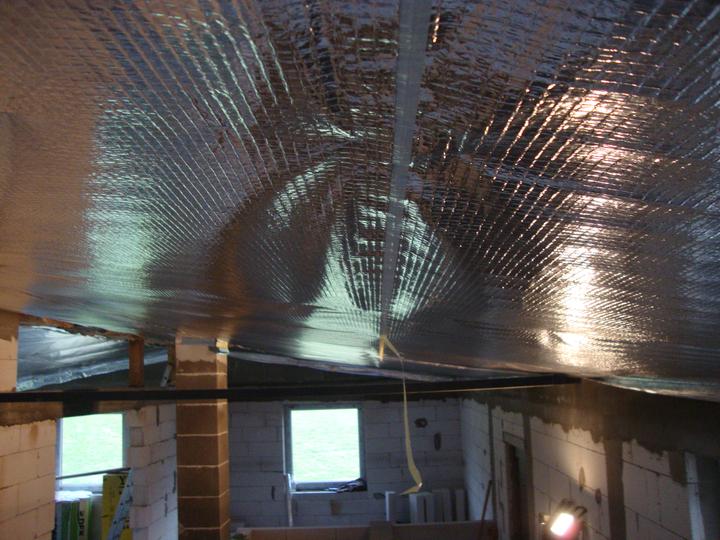

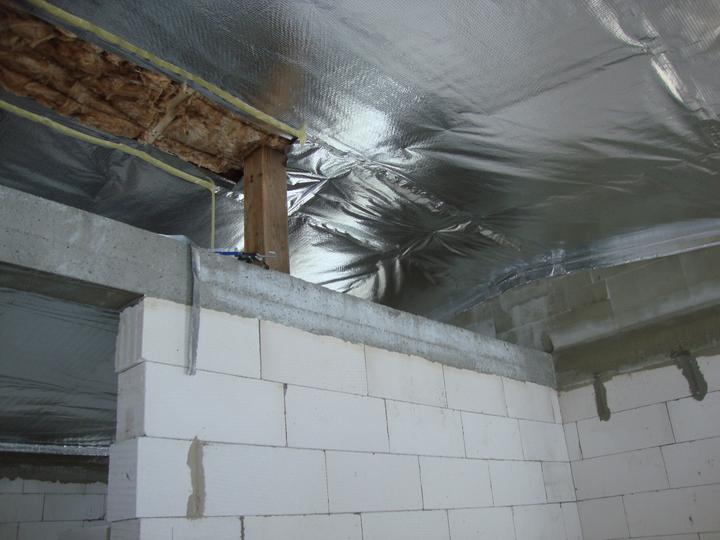

22Guttafol s lepicím pruhem, vrstvy jsem prekládal tak aby centimetr lepícího pruhu vyčníval, spoje přelepím jestě hliníkovou páskou a ta bude na lepidle lepe držet

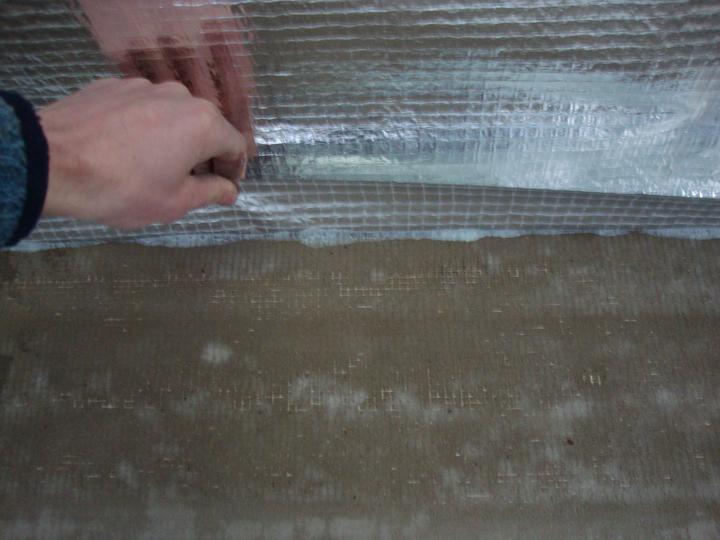

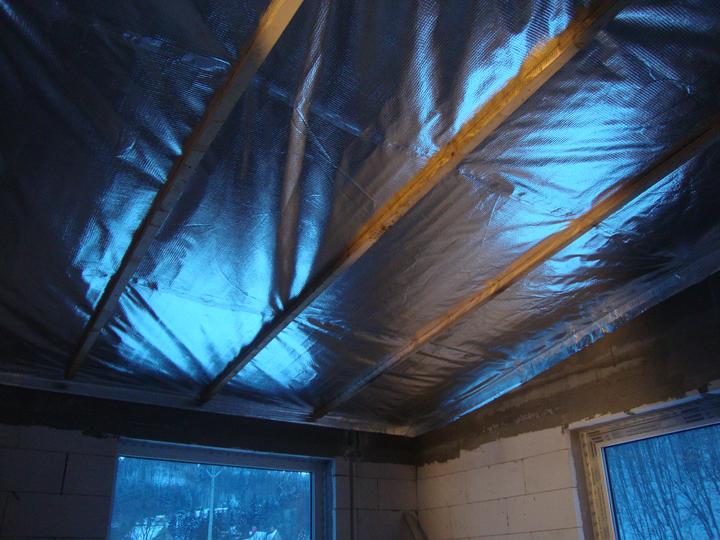

Guttafol s montážní páskou na lepení. byl jsem překvapen jak moc lepidlo na folii drží záměrně jsem folie dělal tak aby centimetr lepítka vyčnívalo

A hliníková páska pak šla přes spoje a lepidlo, už jsem to nesundal.páska od juty, hliníková. pozor na ty levné foliové "hliníkové" pásky. tohle je zkutečně alobal co lepí.

31A hliníková páska pak šla přes spoje a lepidlo, už jsem to nesundal.páska od juty, hliníková. pozor na ty levné foliové "hliníkové" pásky. tohle je zkutečně alobal co lepí.

2310cm přesah věnec omítnutý a silně penetrovaný

121Den braven lepidlo na parozábrany, velká počáteční přilnavost, budu sledovat jak to drží po zaschnutí, a případně přidám pruh butyl tmelu

V poklidném tempu ale celý víkend lepení, přítelkyně přelepila každou sponku

3Tetris pro náročné

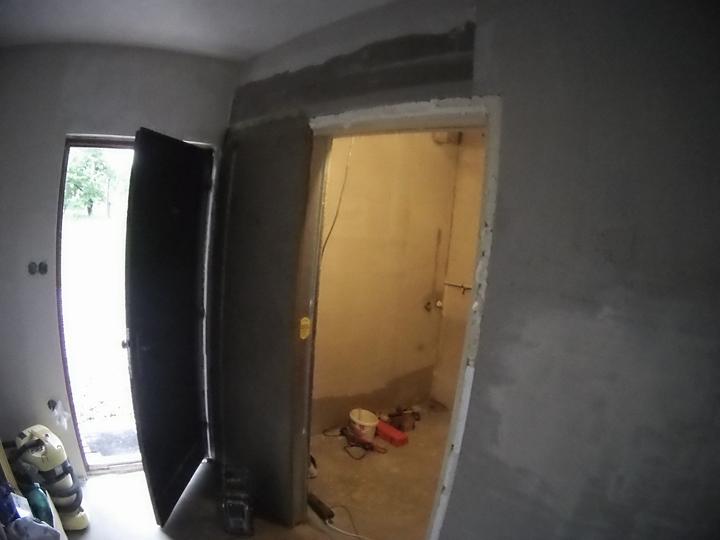

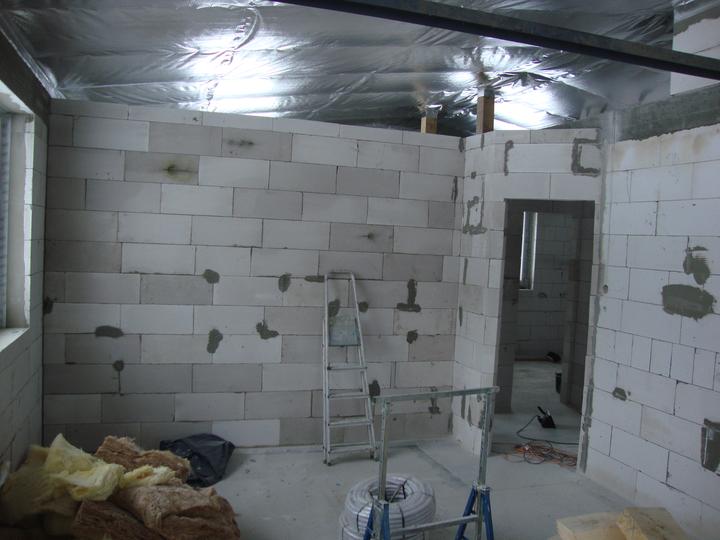

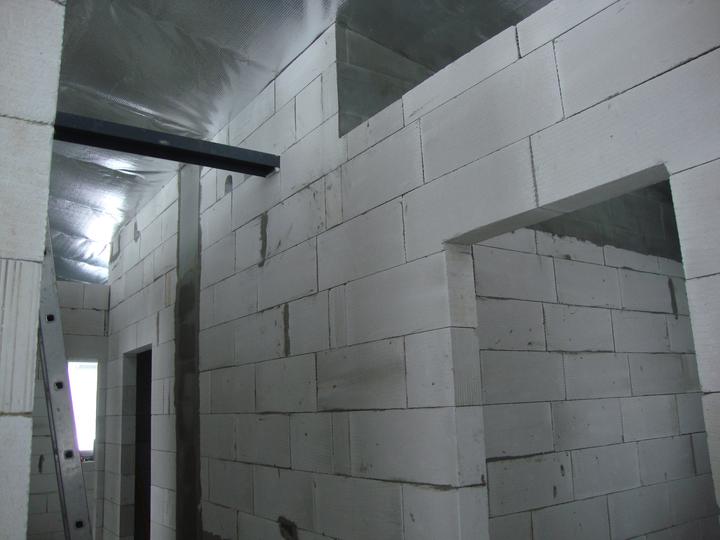

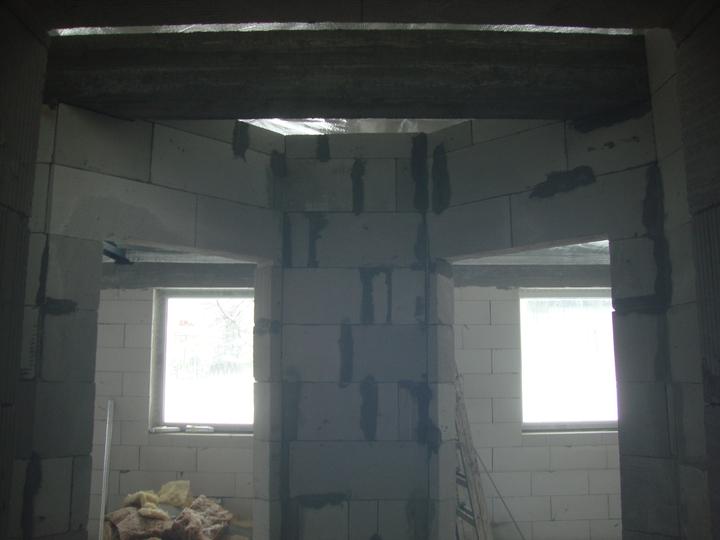

Zádveří a technickou jsem vyzdil až nahoru pro vzduchotěsnou rovinu, ještě je potřeba roh přelepit folii

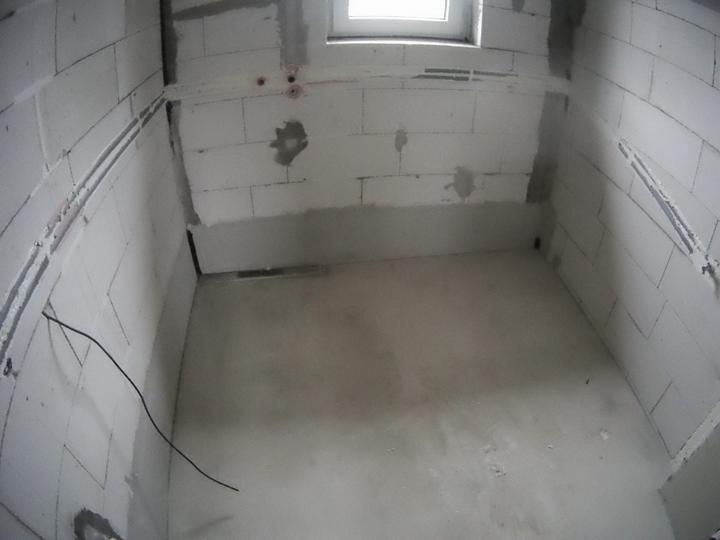

V pravo koupelna

Tech mistnost

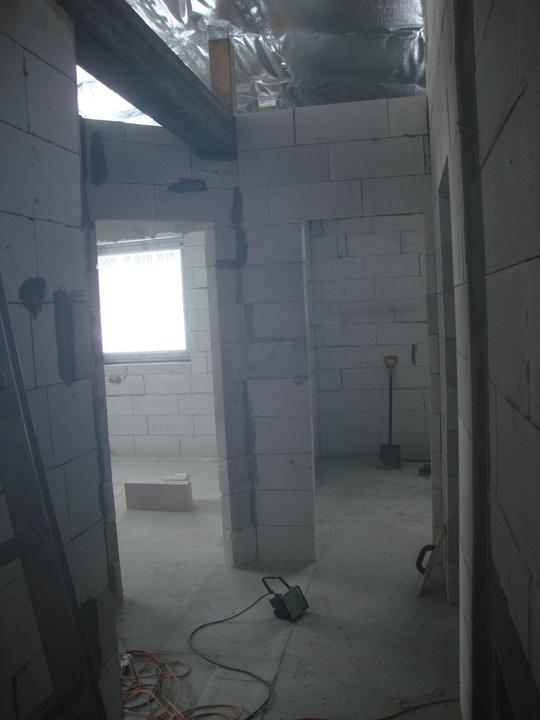

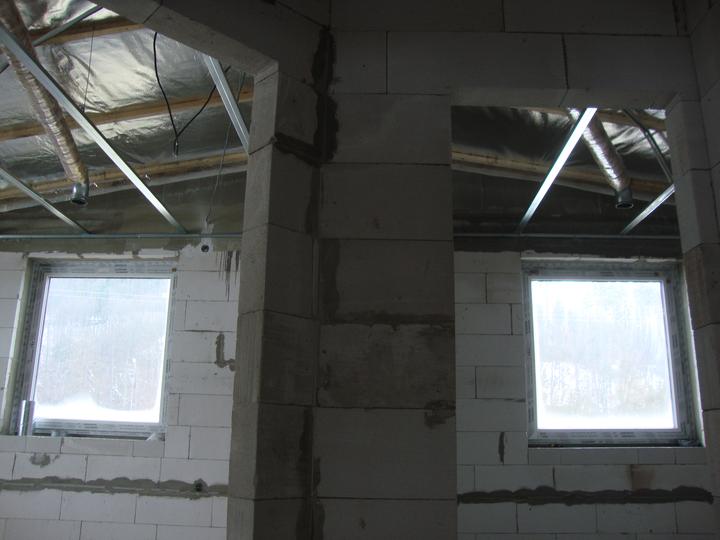

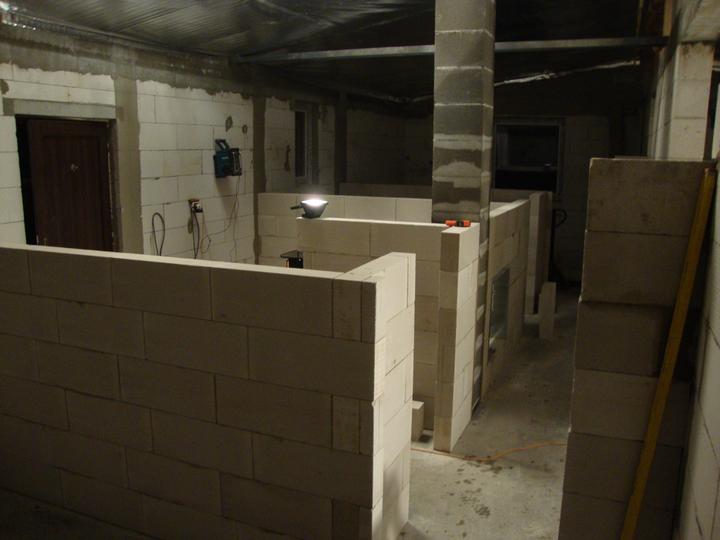

91Hurá dozděno, už jsem tam nechával nervy

Abych se zbavil cihel tak jsem namontoval wc a zazdil. je dobré to cele zaklopit SDK (nalepit na zuby) srovná se to a nádržka na vodu se zpevní

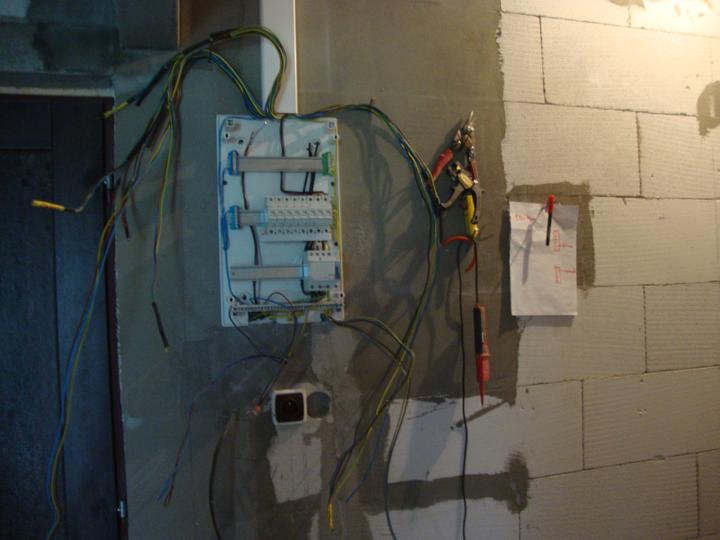

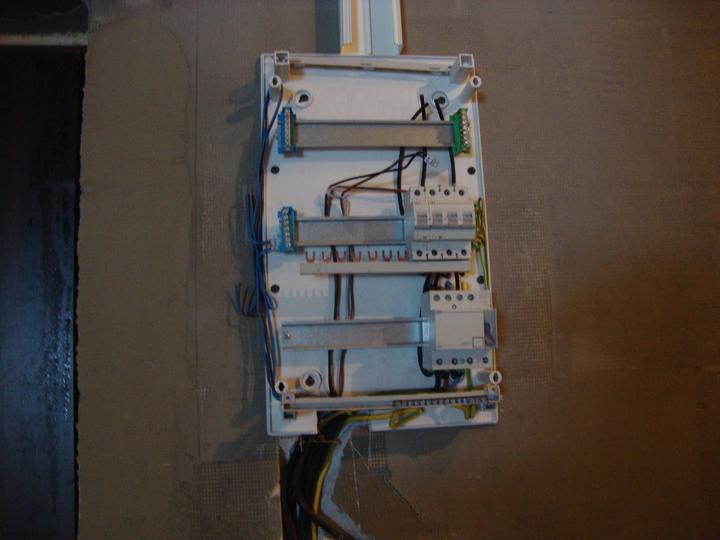

3Tento týden namontovali HDS tak jsem protahl kabely a připravil rozvadeč. a překládek na stavební pouzdro - 2metry Učka

Příprava na rozvaděč podlahového topení

Příprava na předokení rolety

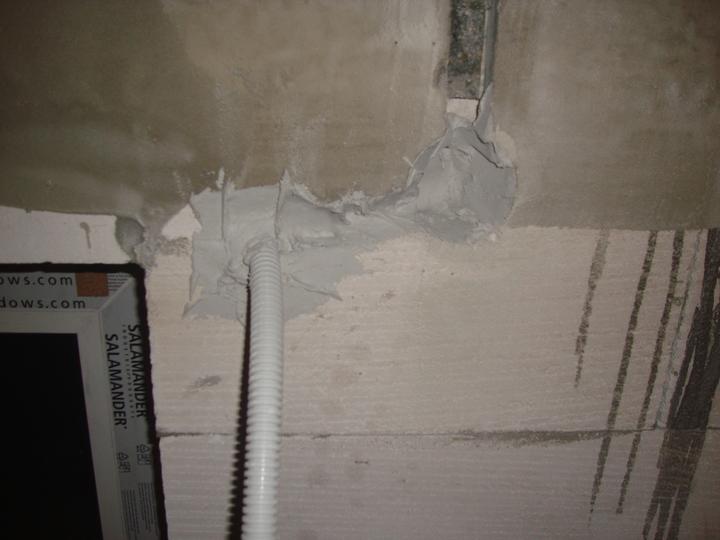

Sadrovým tmelem jsem to zalepil jak to šlo, snad mezi krkem a zdivem vzduch nebude proudit

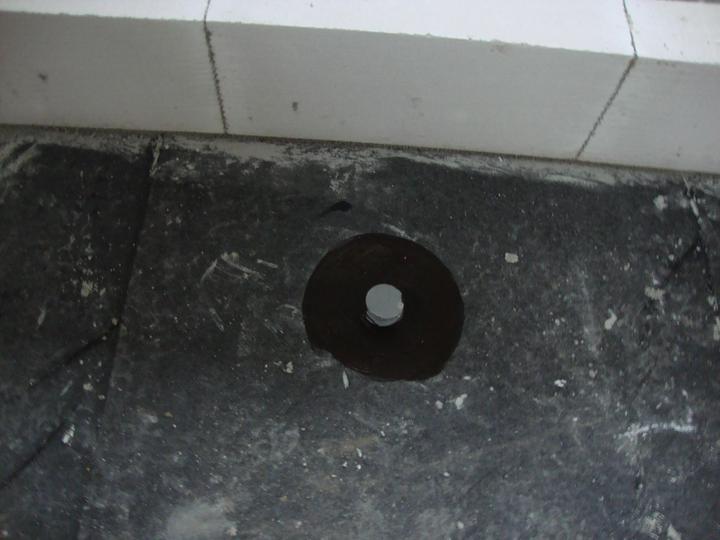

Kabel v husím krku utěsním tmelem z obou stran.

11Novinka na trhu, porobetonové pěnosklo

Hurá zima. vločky jak pěsti :)

Dnes jsem přišel na stavbu a málem jsem se rozbrečel, půlka parozabrany z jedné strany ve vzduchu, sponky se ze dřeva uvolnily, musel jsem to celé přelaťovat, sponky co čouhali jsem vyndal každou dírku zalepil a repete.

5Dnes jsem přišel na stavbu a málem jsem se rozbrečel, půlka parozabrany z jedné strany ve vzduchu, sponky se ze dřeva uvolnily, musel jsem to celé přelaťovat, sponky co čouhali jsem vyndal každou dírku zalepil a repete.

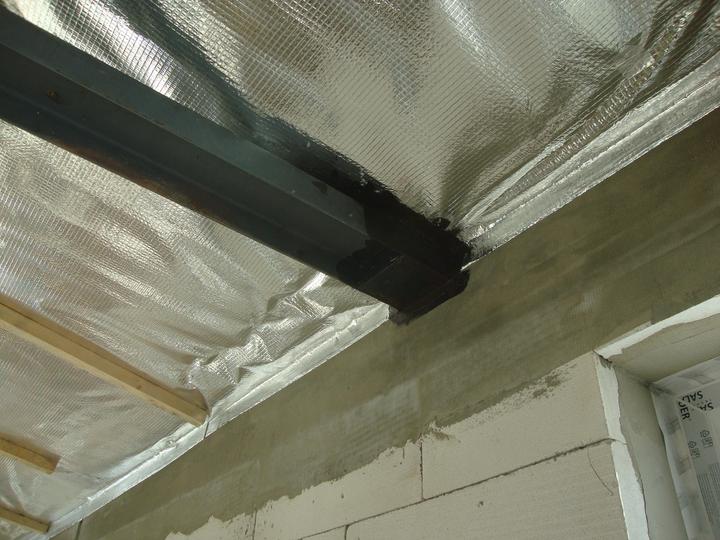

Složitý detail, přelepený přetěsněný, pak zafoukany pur a přetřeny gumoasfaltem 2x

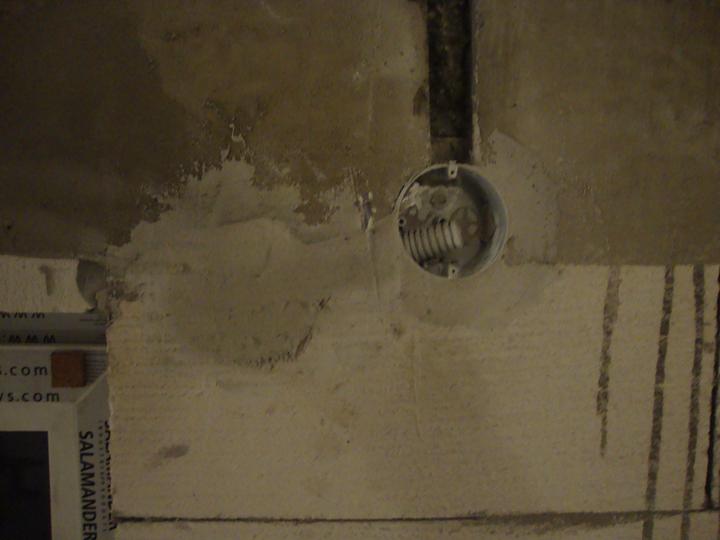

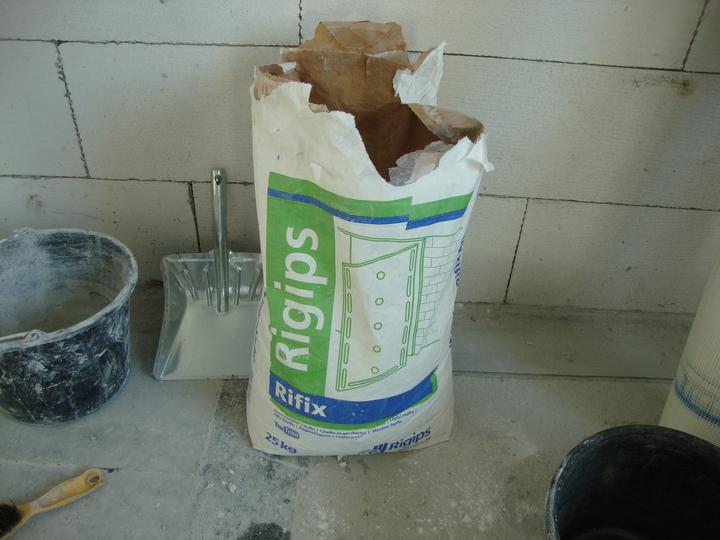

Veškeré elektro krabice sádruji timto, je pevnější než sádra, není třeba mokřit stěnu (ale pomůže to), zaschnutý tmel se lépe čistí a tuhne 30-40min, takže si namíchám pul kyblíku míchadlem a oběhnu 30 krabic naráz. pytel stoji 200kč vystačí 1

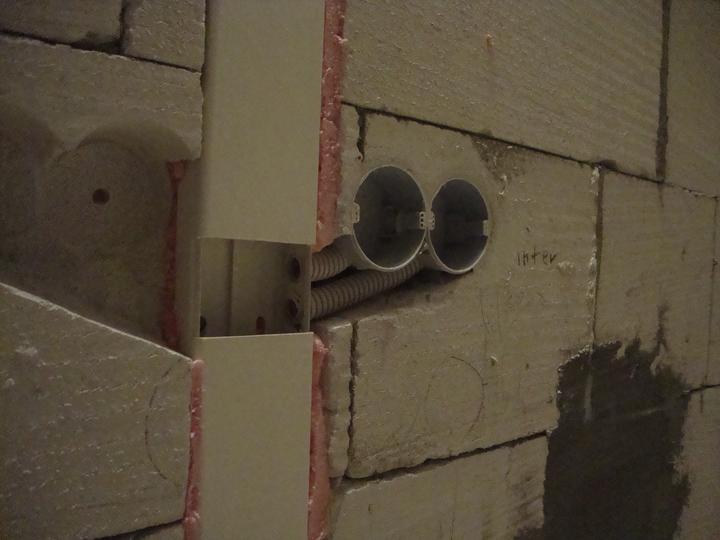

4Veškeré elektro krabice sádruji timto, je pevnější než sádra, není třeba mokřit stěnu (ale pomůže to), zaschnutý tmel se lépe čistí a tuhne 30-40min, takže si namíchám pul kyblíku míchadlem a oběhnu 30 krabic naráz. pytel stoji 200kč vystačí 1

Všechno tahám stropem, průchod přes strop bude možný i po namontovaném sdk díky husím krkům v urovni věnce, v chodbě bude thermatexový strop odkud se pujde dostat do kterékoli místnosti.

12Průchodka za TV na vše možné do budoucna, natřel jsem ho adhezním můstkem a přijde omítnout.

181

1Nika v koupelně....

..kecám je to na rozvod vody

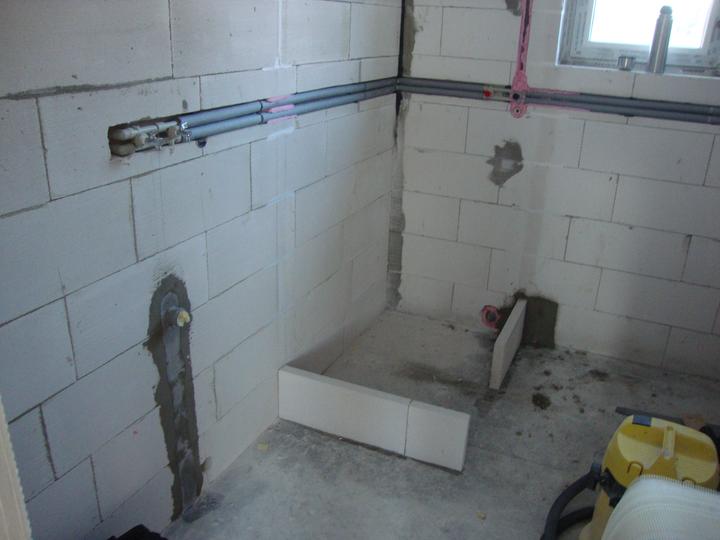

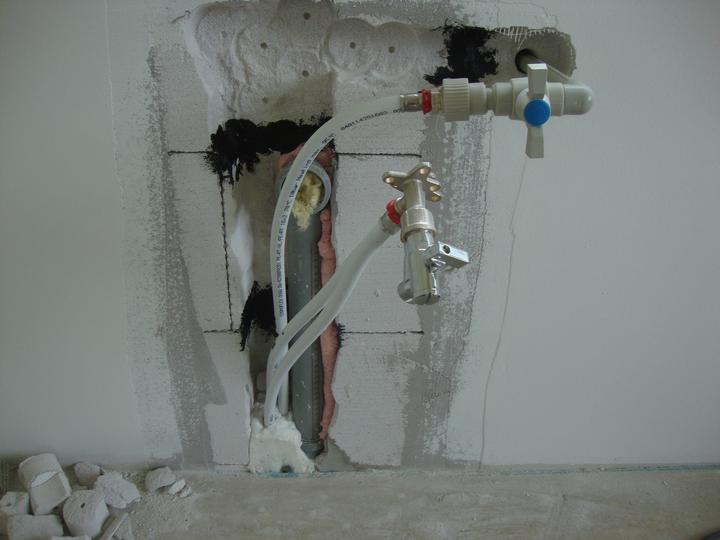

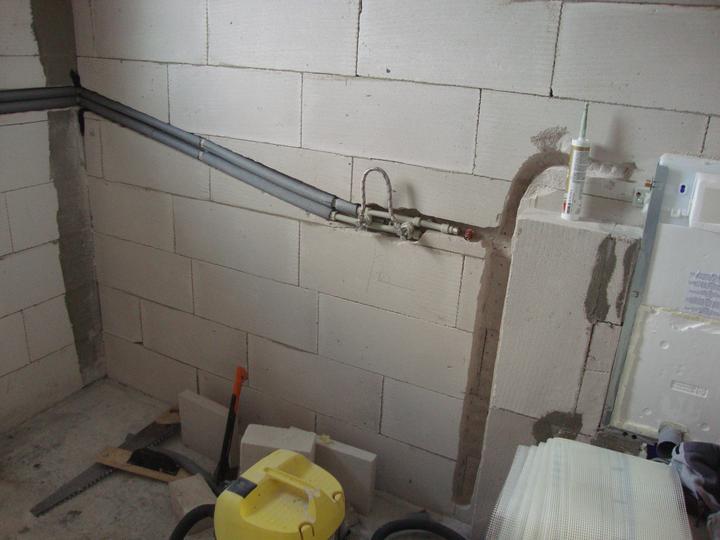

PPR moc nemusím, ale že to vede ve zdi tak jsem to překousl. šel jsem nejkratší cestou. od baterie k baterii.

Mám velice krátké rozvody ale i přes to si dělám přípravu na cirkulaci. zpět povede v alpex potrubí, nerad bych v podlaze dělal spoje

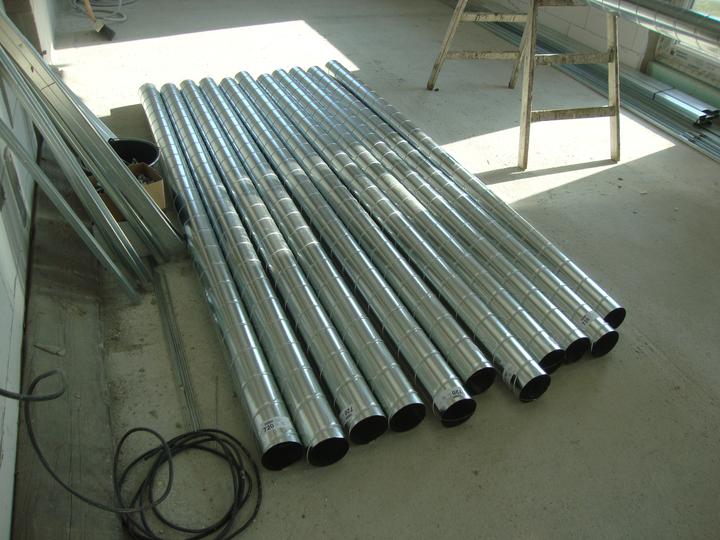

Rošty jen připravené, čekám na spiro. tipuju že i tak jsem si zkomplikoval práci, ale nechtěl jsem stát

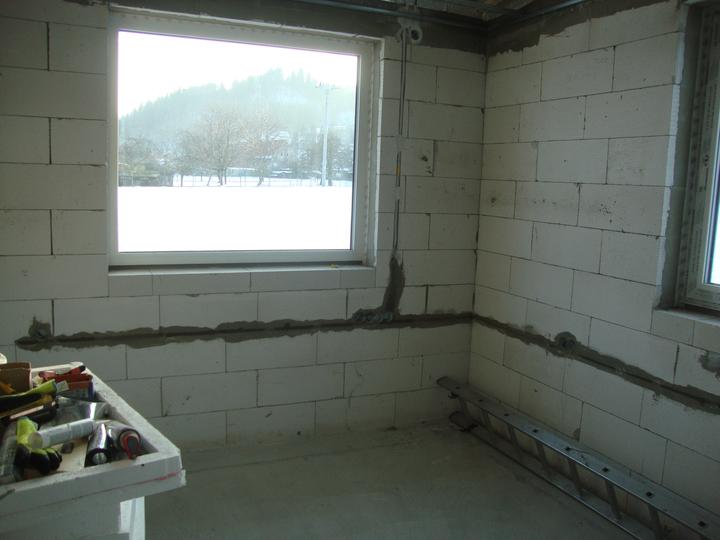

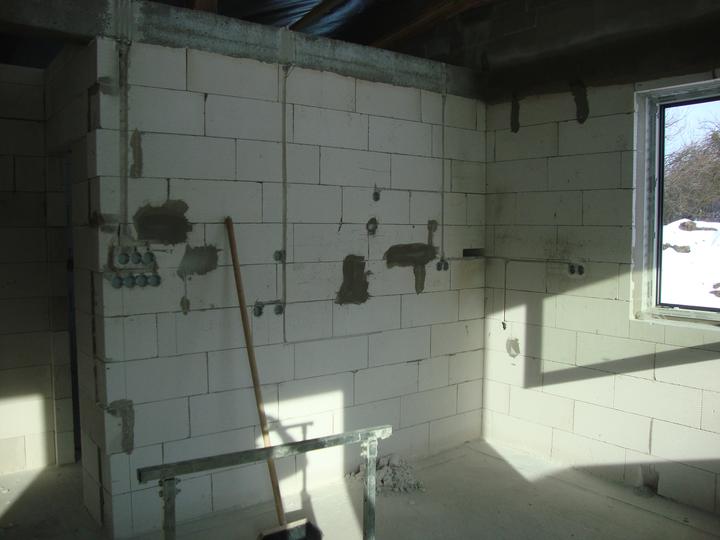

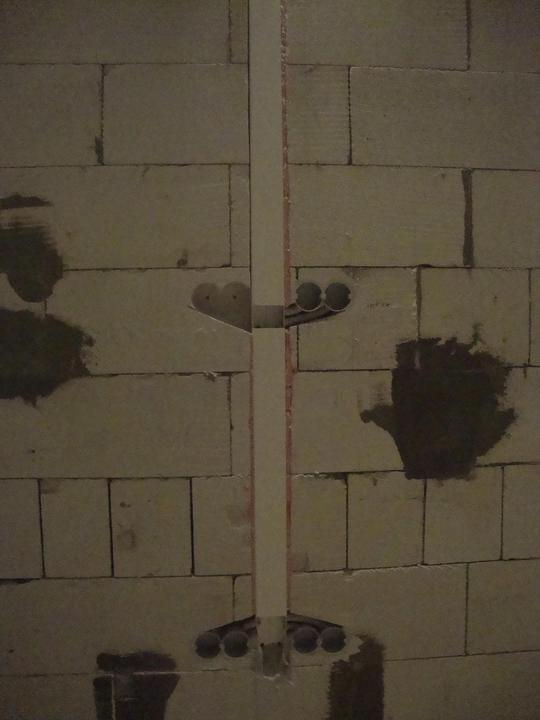

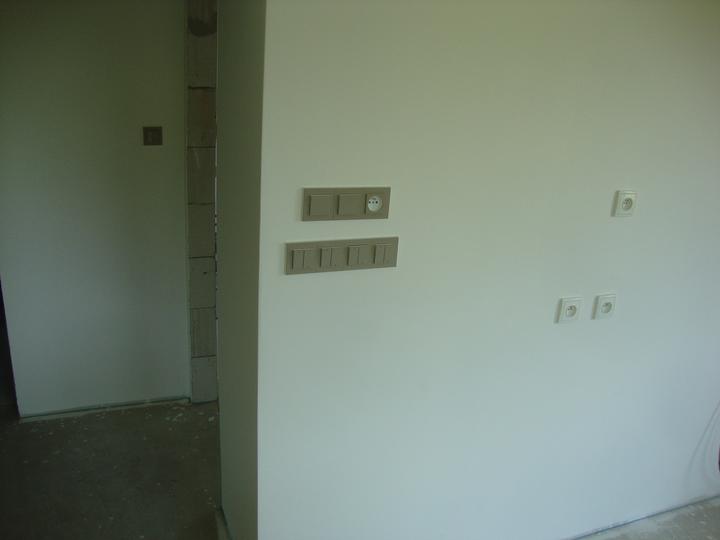

41Elektro tahám ve zdivu, nic není na zemi. hlavní výhodou je možnost dodatečné zásuvky i za několik let. ale taky pokládat polystyren je radost

Spojovací krabice nevedu. nesnáším ty plastové vička na zdi, spojím to ve vypínačích. no stejně budu mít víčko u každého okna kvuli roletám :/

Kuchám

2Skoro připraven na žhavení

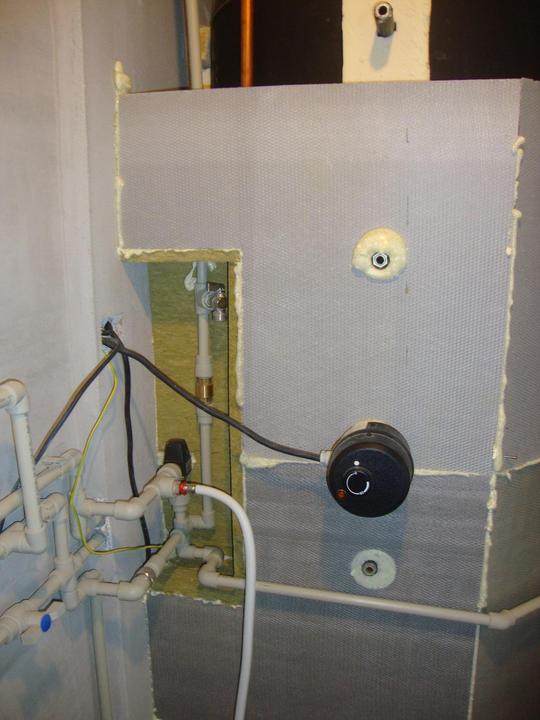

Přípravy v technické, stěna bude zaizolována polystyrenem. jednak tam bude akumulační nádrž. a jednak potrebuji schovat široký rozvaděč. technická je mimo vzduchotěsnost.

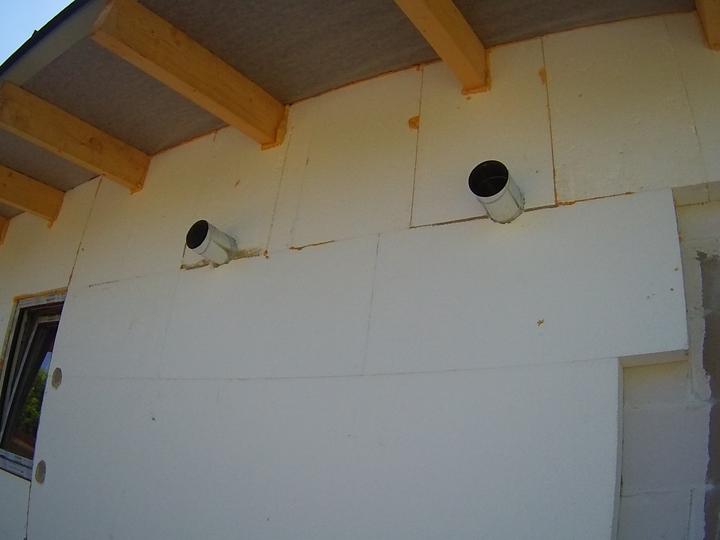

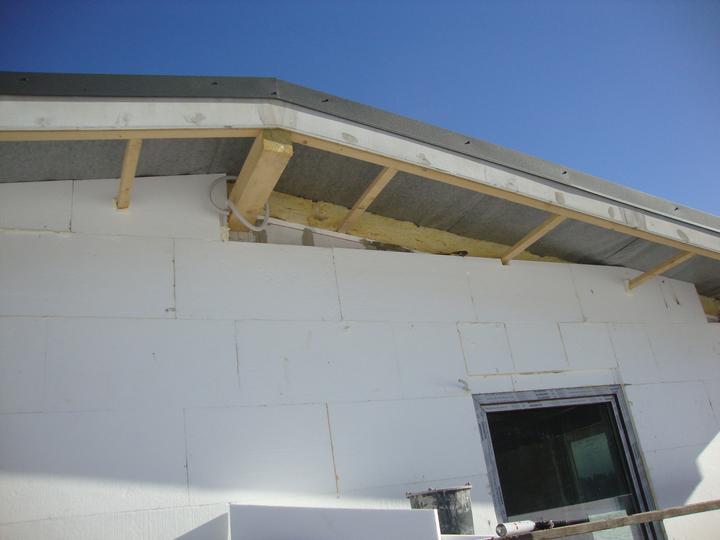

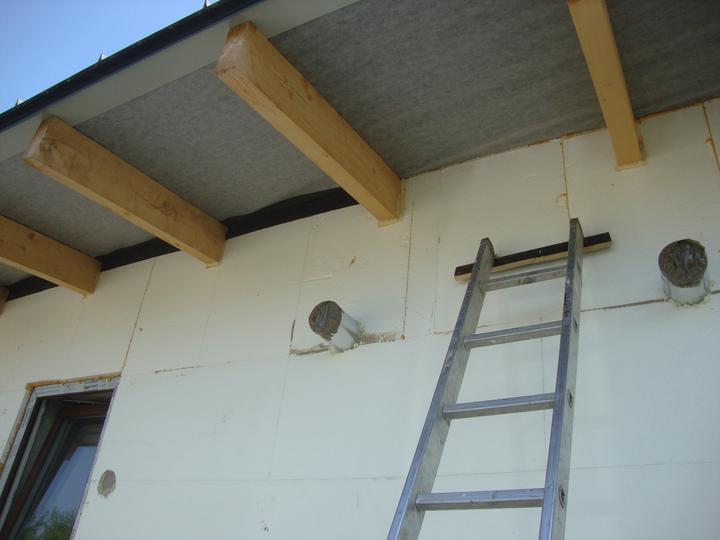

1A že dnes pražilo slunce hecnul jsem se zateplit štíty

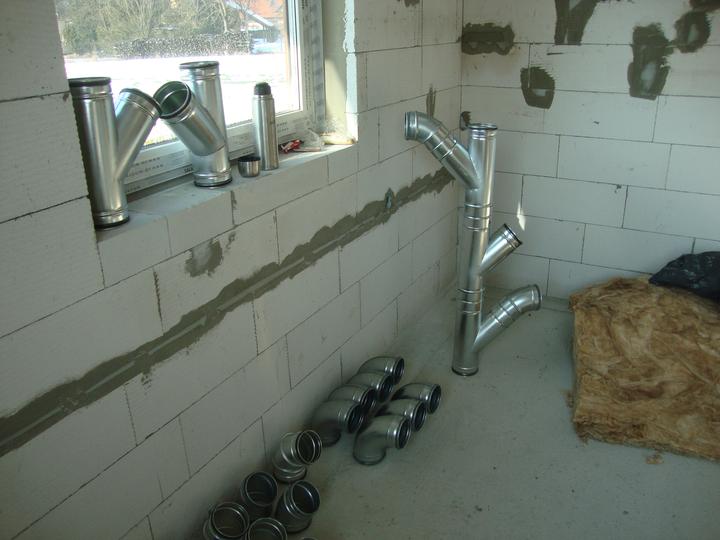

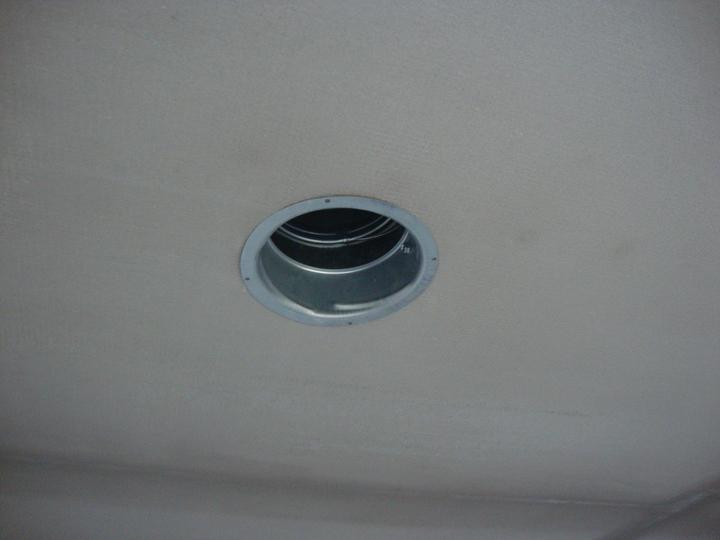

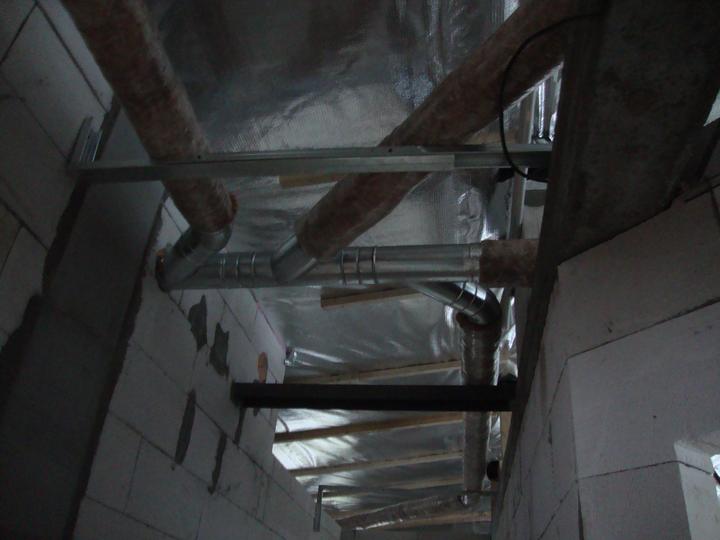

81Zábava může začít. 125mm těsněné kolena a odbočky. distribuční element kovový - přemalovatelný

81Designový květináč

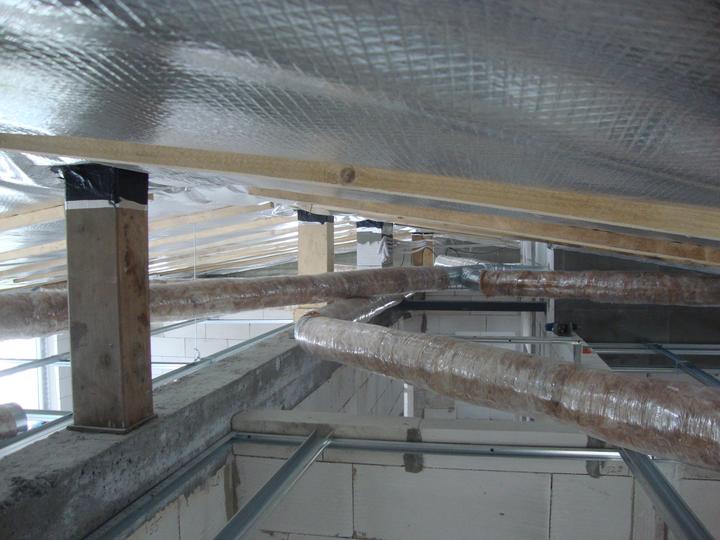

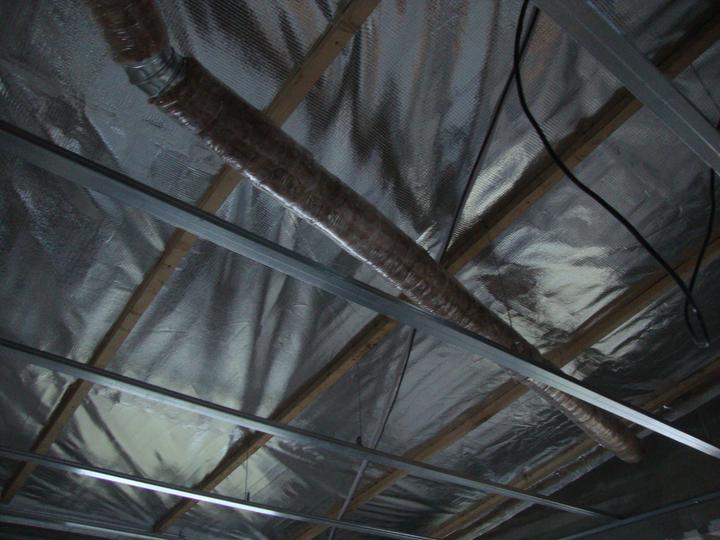

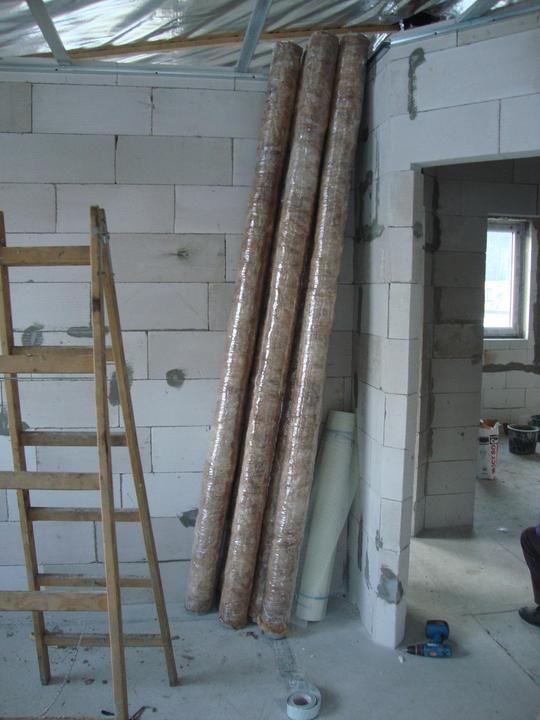

725cm vaty stáhnutá folií. jeden balik vaty na všechno (38m trubek)

71Dělám to poprvé, hodili se druhé ruce tak jsem povolal dědu a za 2hodiny téměř hotovo

1Přívody do pokojů

Blíže k fotáku odpadní větev

Odtah kuchyně. koupil jsem si objímky na trubky a ani jsem je nepouzil, pověsil jsem potrubí na dráty, je to rychlé a jako fixace to stačí potrubí je dost tuhé

1Odtah kuchyně. koupil jsem si objímky na trubky a ani jsem je nepouzil, pověsil jsem potrubí na dráty, je to rychlé a jako fixace to stačí potrubí je dost tuhé

131Vzduchovody az na detaily hotové, jestě jsem stihl dneska řost na sdk ve 3pokojích

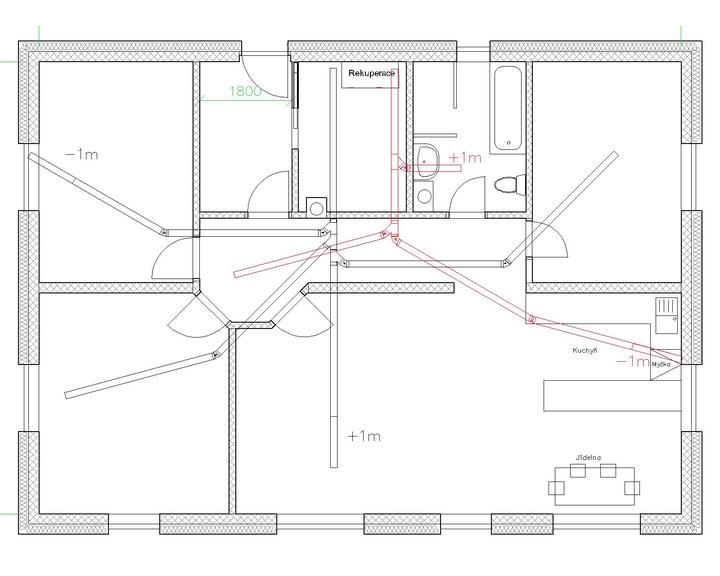

10Rozvody jsem si navrhl v cadu, jedina změna byla že odtah z koupelny nejde rovnou do technické ale jde přes chodbu

2Doizolované kolena

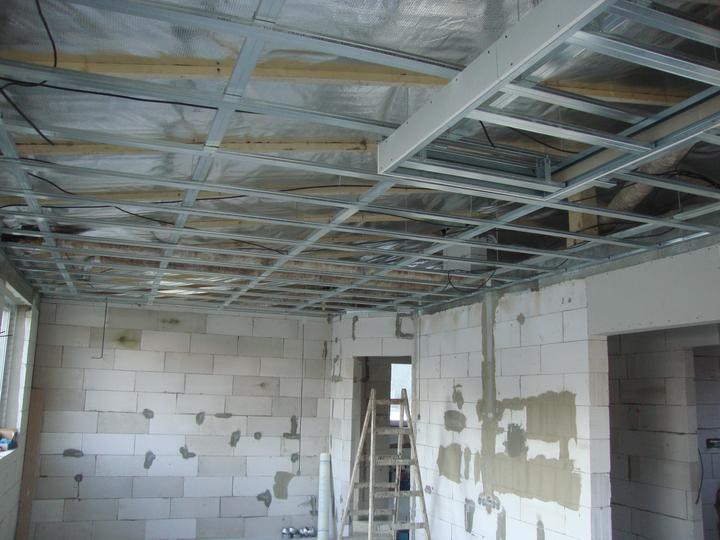

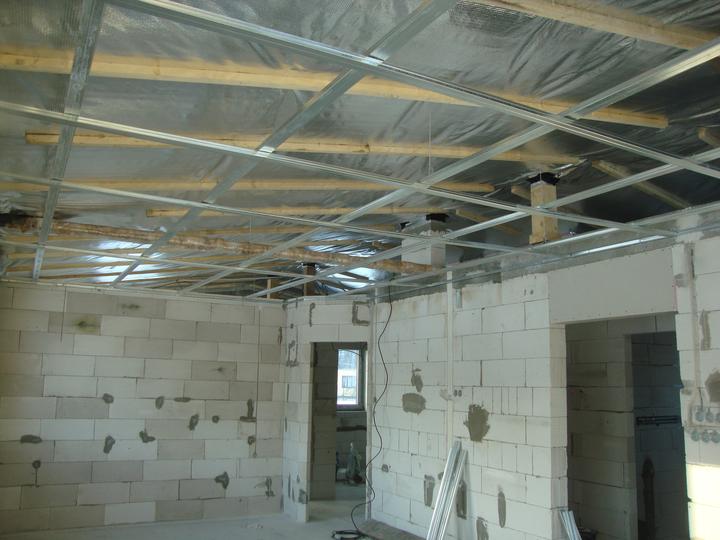

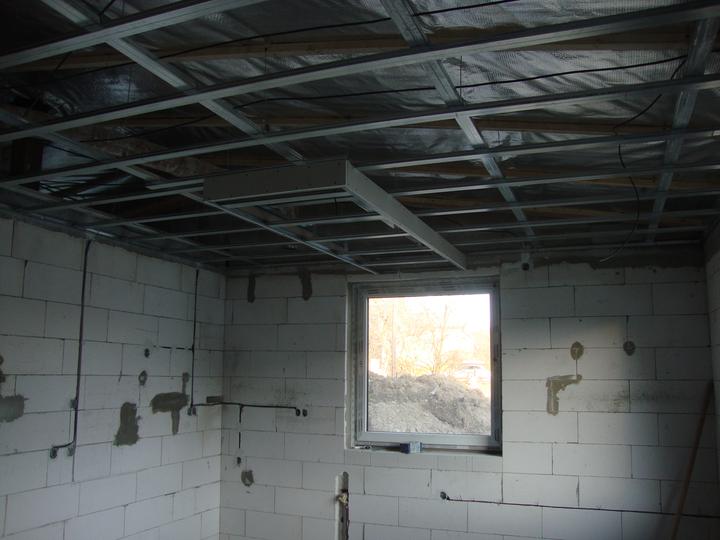

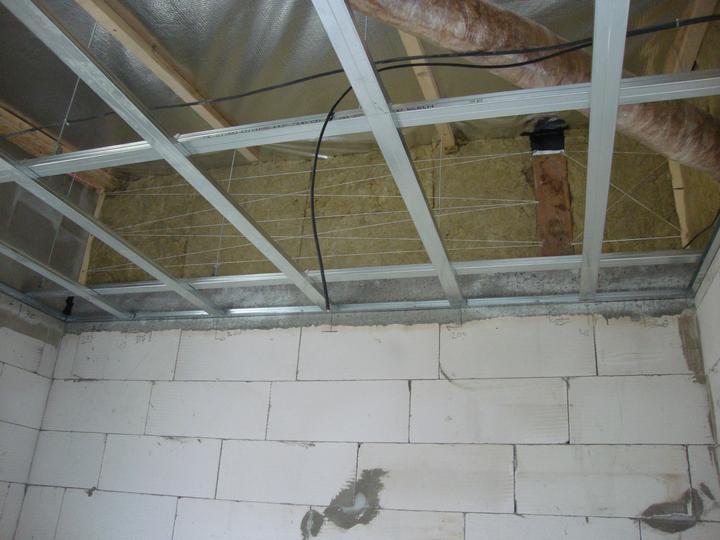

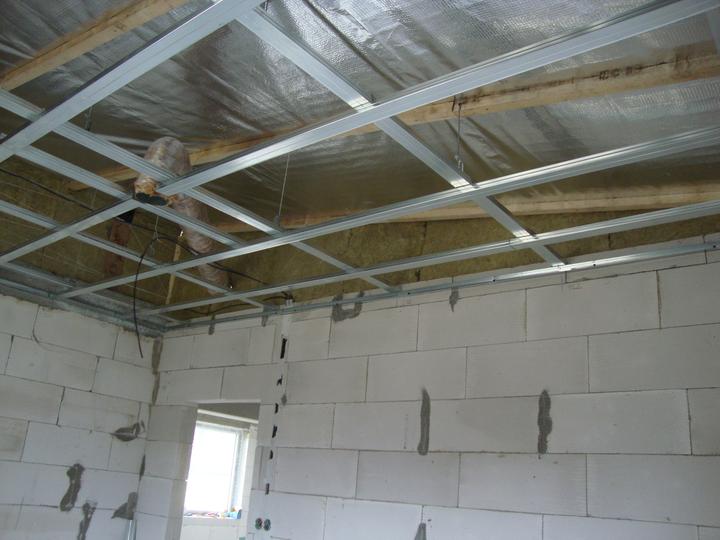

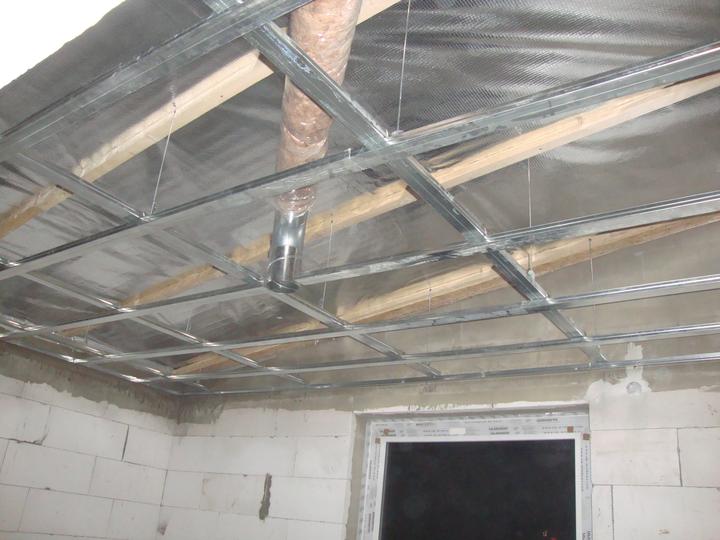

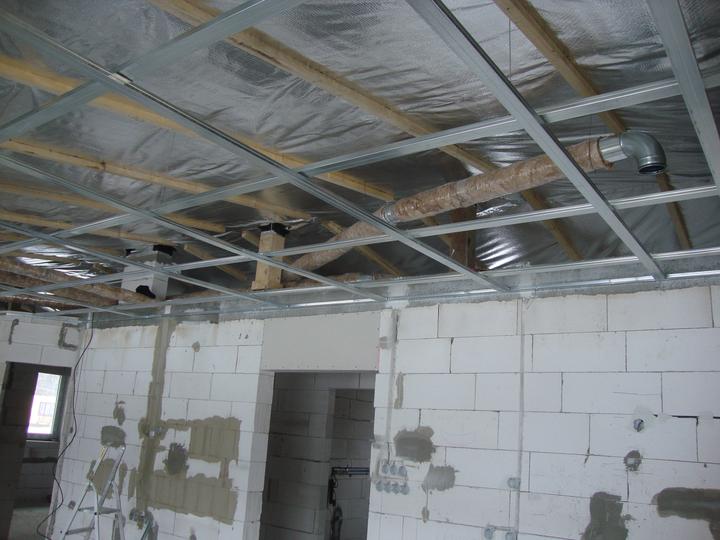

SDK rošty hotové

Světelná rampa nad kuchyní, jiné asi nebudou už je mám okoukané, zde mi to optický rozdělí kuchyň a jídelnu

12Nakonec jsem akustický most přerušil vatou postavenou mezi místnostmi

S jeřábem jsem udělal 90m2 za dva dny. a moja podávala šroubky a vrtala bodovky

2Obývák

Kuchyně s jídelnou

39Když necháte ženu vrtat dokupte si vruty :D

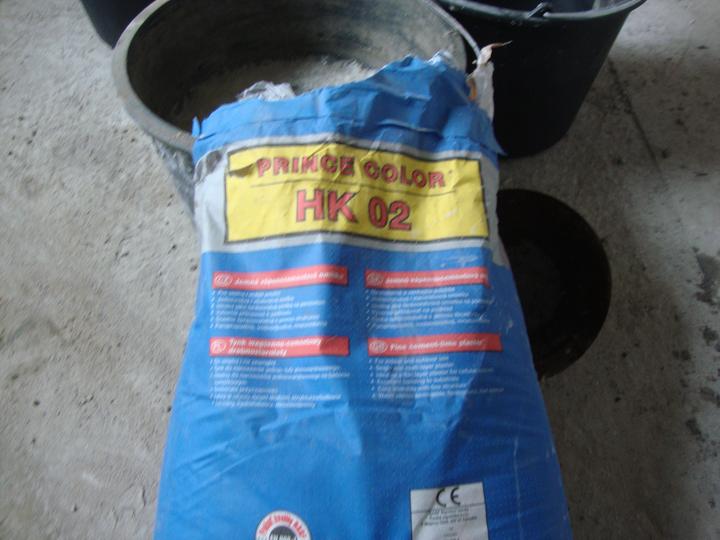

začal jsem přípravu na omítky. omítám tímto, super lepidlo s velikou přilnavostí vyhodou je že jde nanášet až 12mm vrstva, takže tím můžu zahazovat i díry po rozvodech.

22Začal jsem přípravu na omítky. omítám tímto, super lepidlo s velikou přilnavostí vyhodou je že jde nanášet až 12mm vrstva, takže tím můžu zahazovat i díry po rozvodech.

1Obsahuje skelné vlákna jako výztuž, 130kč za 30kg

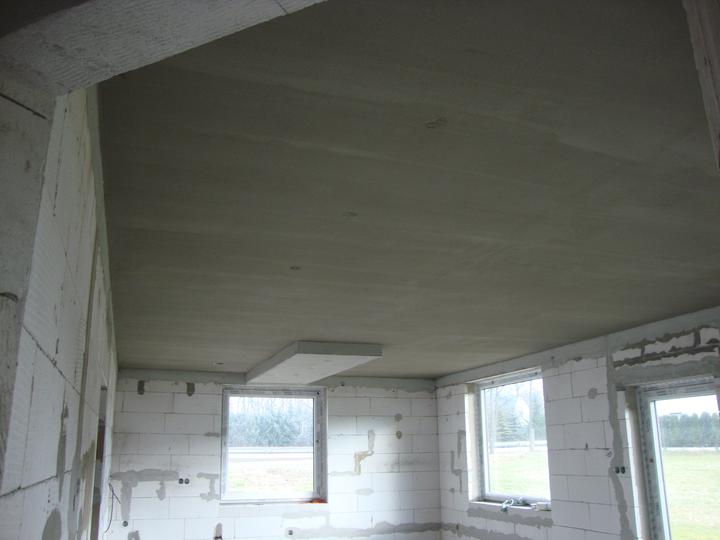

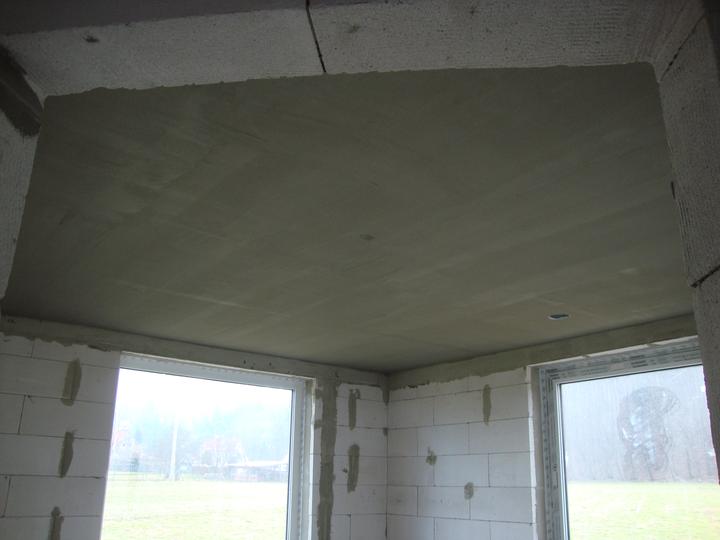

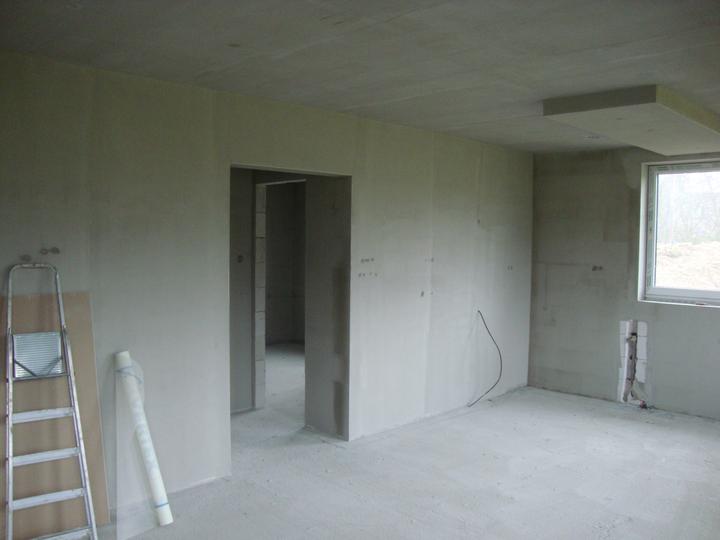

5Stropy omítnuté. 90m2 za 18hodin včetně druhé vrstvy.

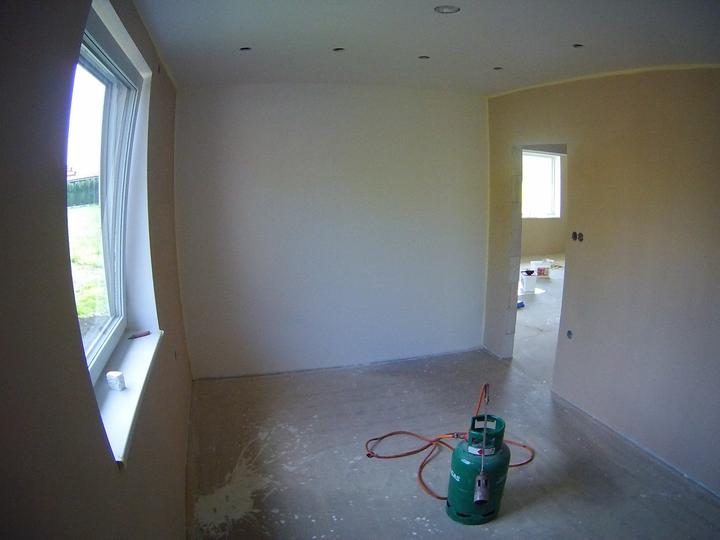

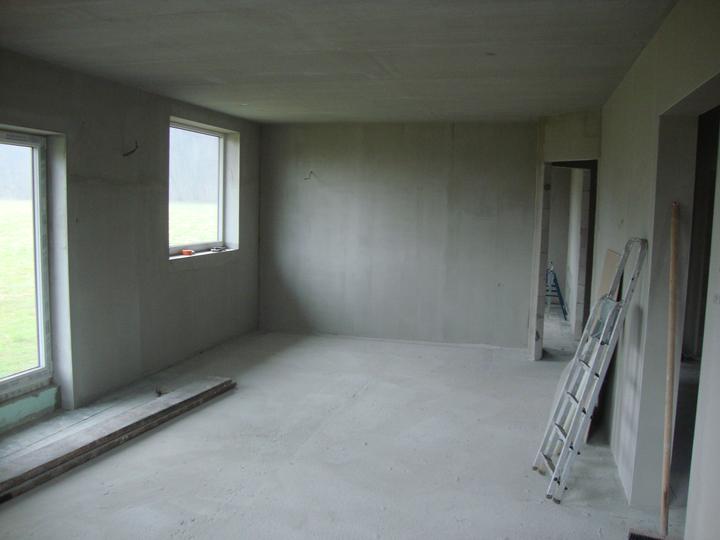

Vetší pokoj

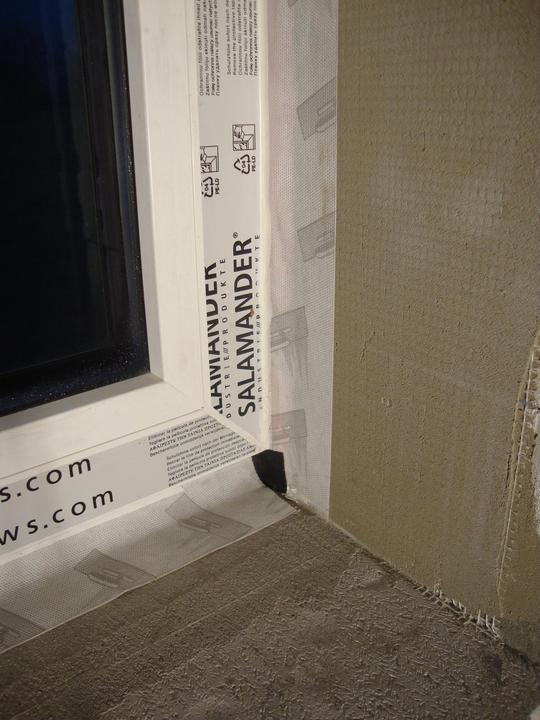

Těsnící tmel od illbrucku do spoje rámu a pásky. pojistka za 200kč

Folie z pulky nalepená až do drážky co je ze spodu okna. parapetní profil má těsnění ve spoji k okenímu rámu ale nespoléhám na to

1Lepidlem zatřená páska

22Fasadní 2cm vata

2Apu lišta a rohovníky později

2Terasové dveře

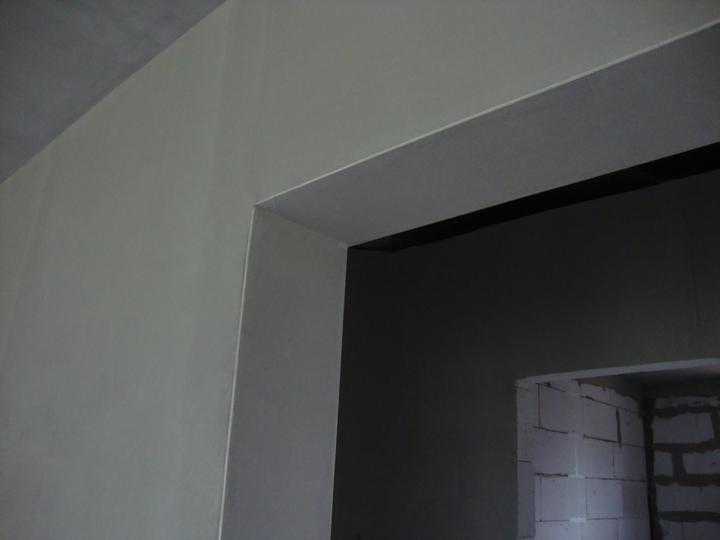

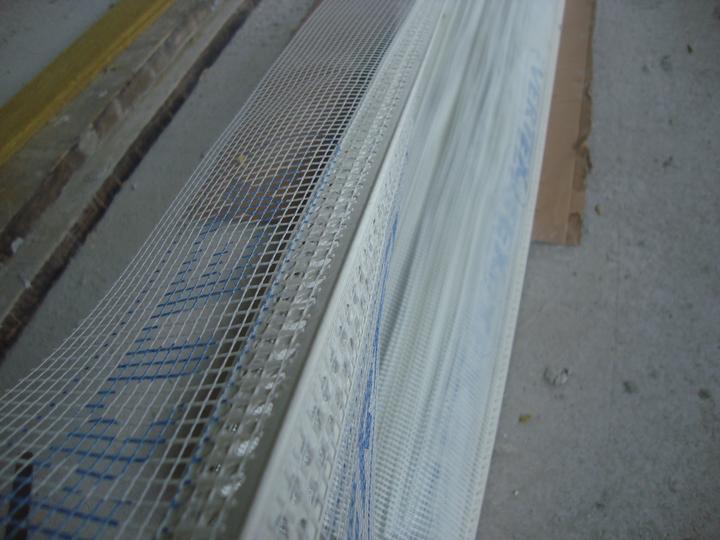

21Rohovník s prolisem vyrobený na zakázku tak aby perlinka nepřecházela přes roh.

7Málokdo řeší pravý uhel je to dost práce navíc ale ty parapety pak vypadají

1Hrubé hotové - dosychají

Venku fest zamračeno přesto spoustu světla

24Industrialní vymalba stropu, aj bych to tak nechal :´)

Štuky. otvory na bodovky zaštukované jen prstem vytlačený důlek. ochraní mi to sdk před vlhkostí z podlah

2Prostupy do technické

Perlinku nechávám až do poslední chvíle.

Je to vynikající ochrana při omítání

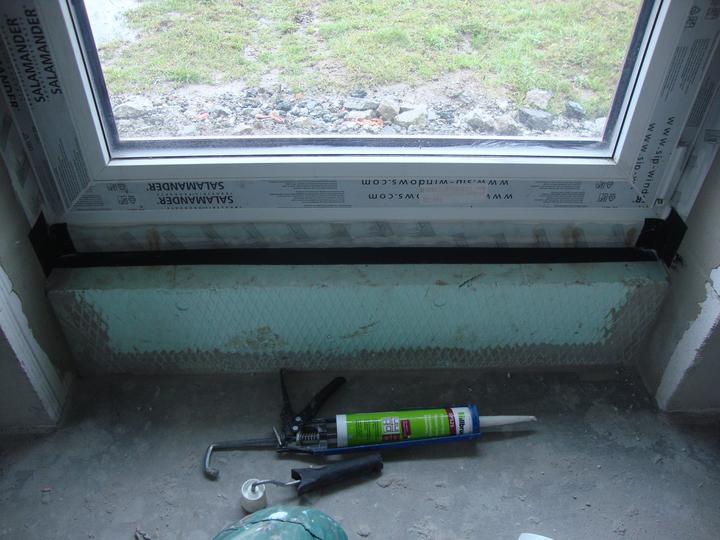

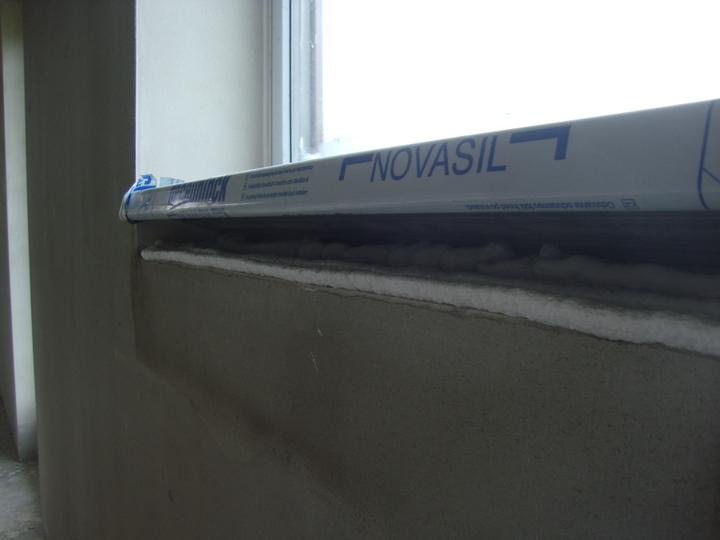

Hurá na parapety. pro lepší přilnavost pur pěny jsem natáhl zuby.

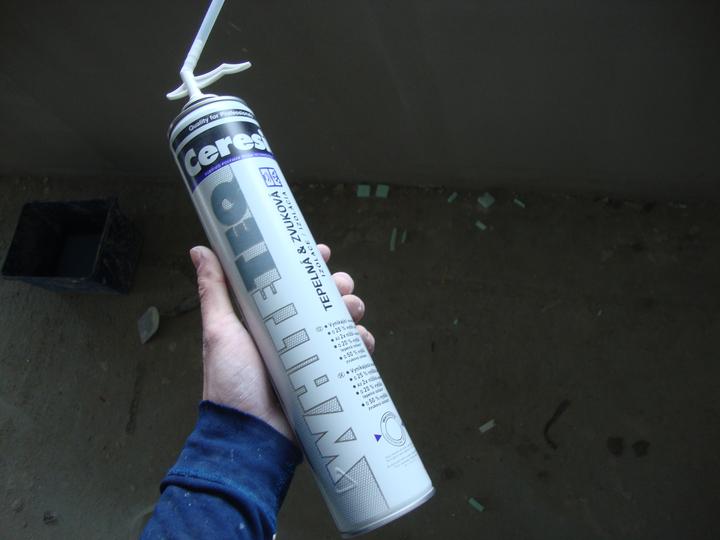

1Celkem novinka, perfektni vlastnosti a přitom naprosto normalní cena levné pěny

1Profoukané

98Hotové

3Omítky dodělány, začínám podlahy

Konečně mám foták na širokouhlé fotky.

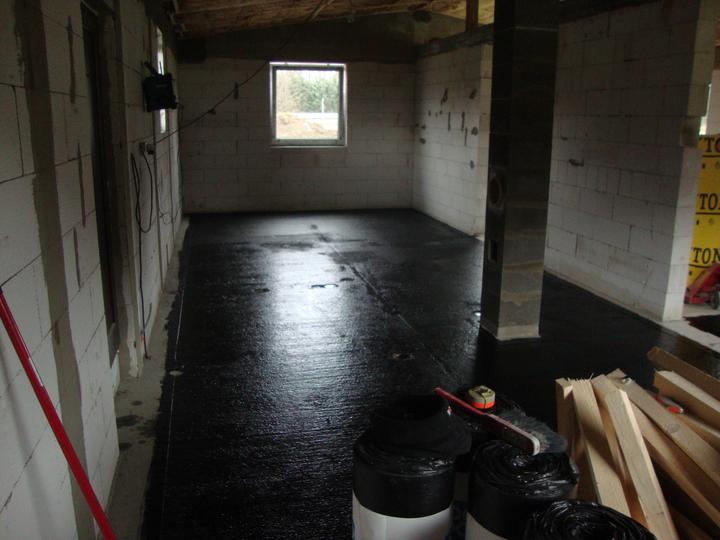

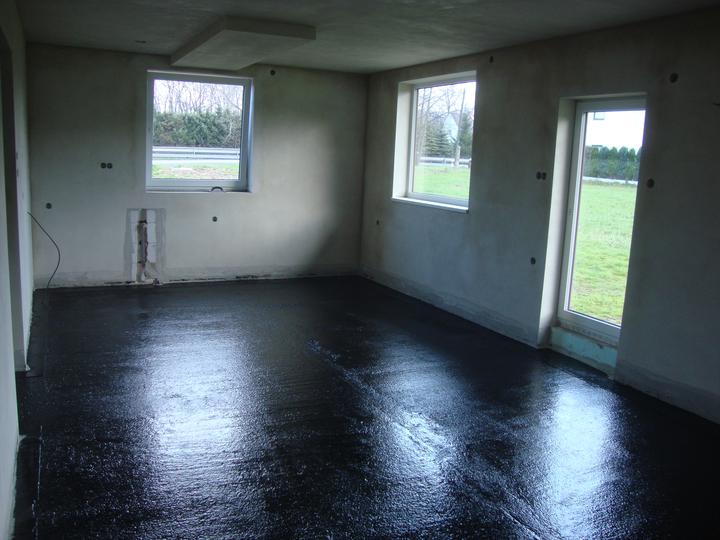

3Všechny spoje jsem ještě natřel gumoasfaltem, taková pojistka. při jednom se dá utěsnit tímto i zakládací spára

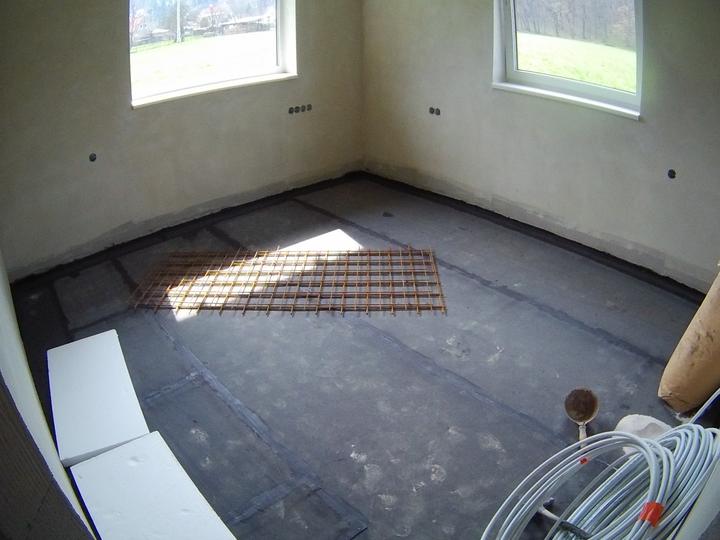

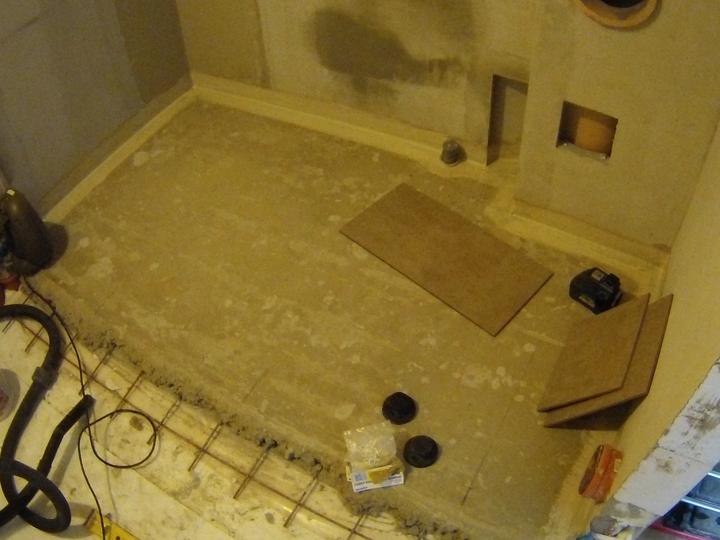

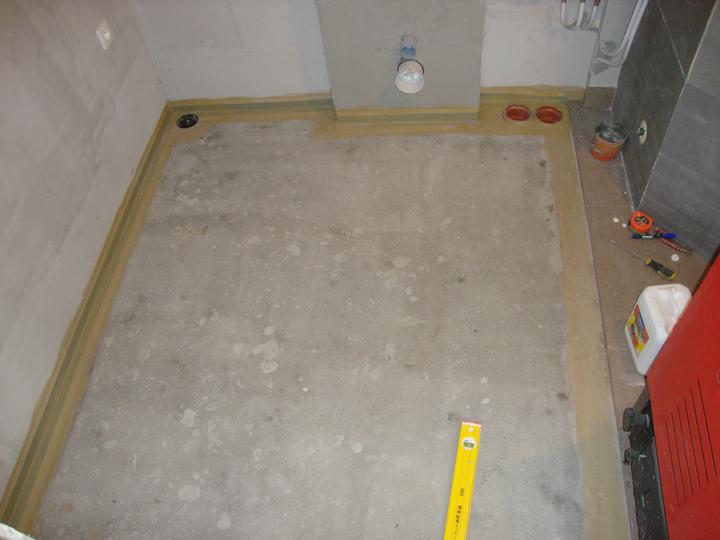

8Do koupleny jsem natáhl podlahovku a vybetonoval ručně. celou jsem ji spádoval takže kdyby mě vytopilo tak to steče do žlabu ve sprcháči

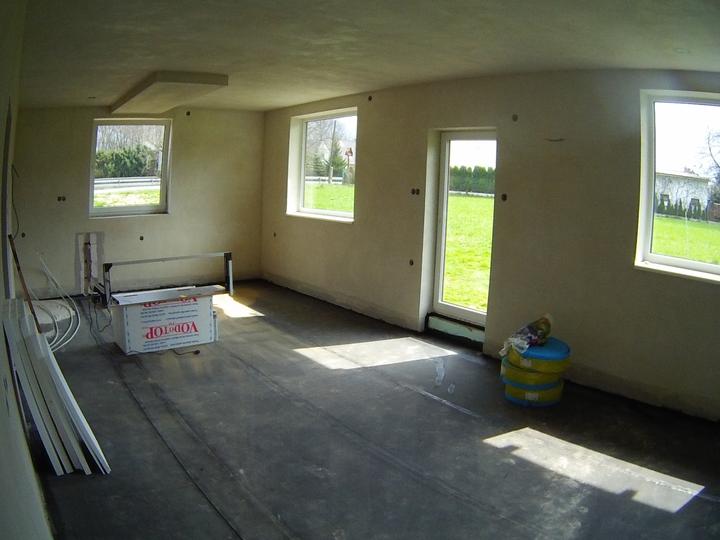

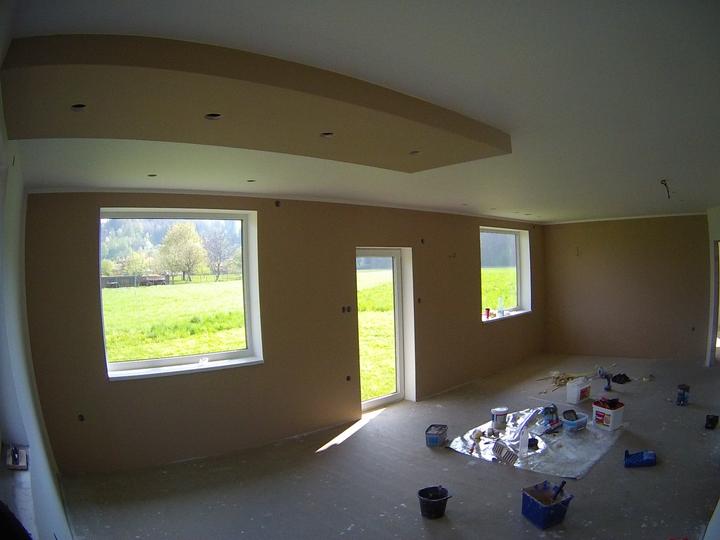

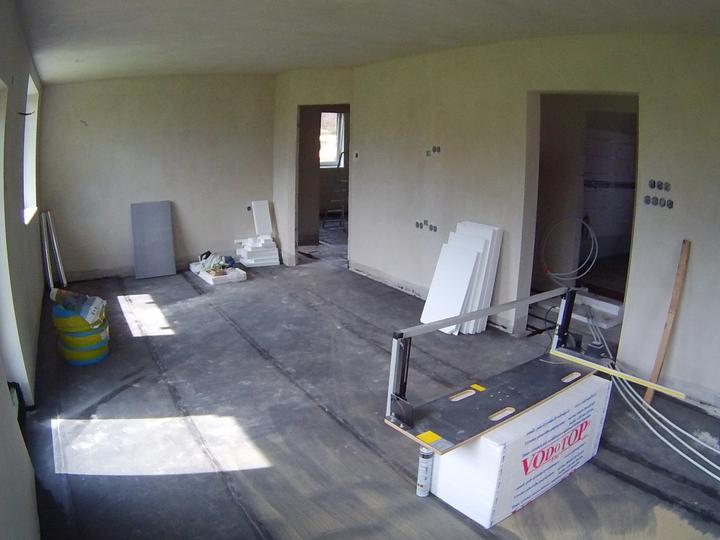

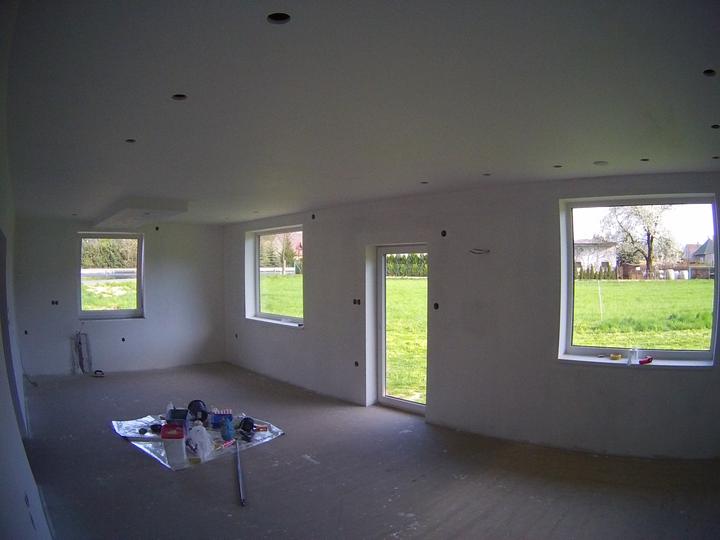

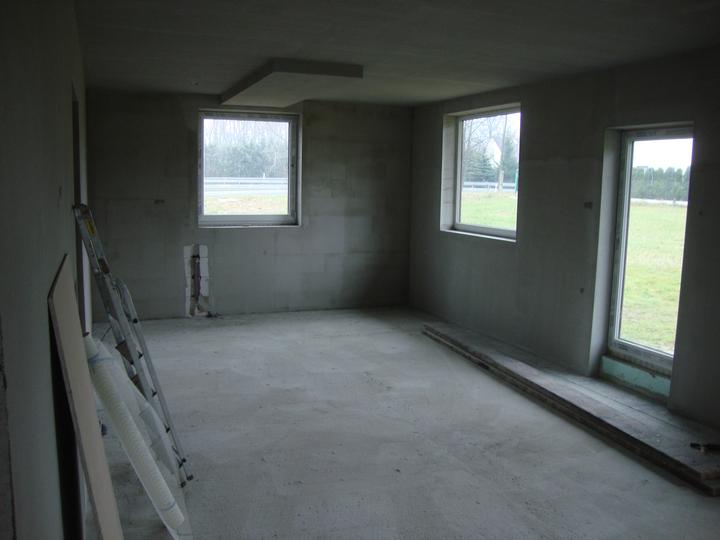

6Obývák s kuchyní 4,3 x 8,7m

Moja:"Ne v technické bude taky závěsný záchod" .. no co mi není rovno po tom je mi hovno... technická taky spádována do podlahové vpusti. pevnější podlaha pod akumulačku a kotel. skoro 2tuny na 2m2 :/

4Moja:"Ne v technické bude taky závěsný záchod" .. no co mi není rovno po tom je mi hovno... technická taky spádována do podlahové vpusti. pevnější podlaha pod akumulačku a kotel. skoro 2tuny na 2m2 :/

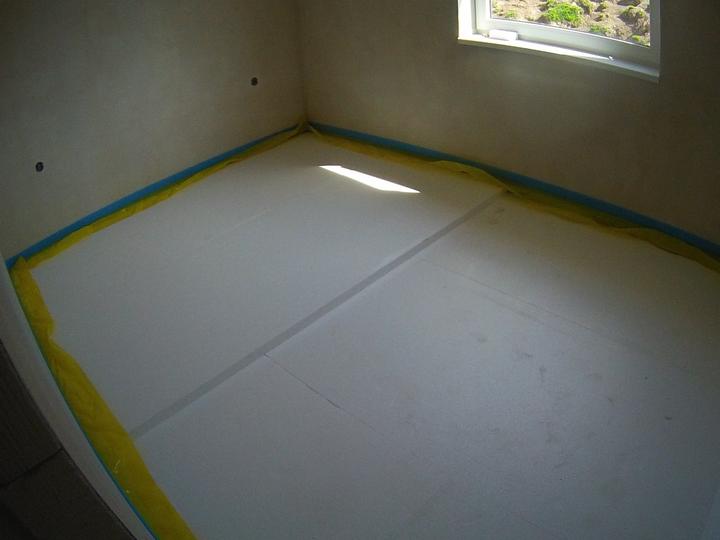

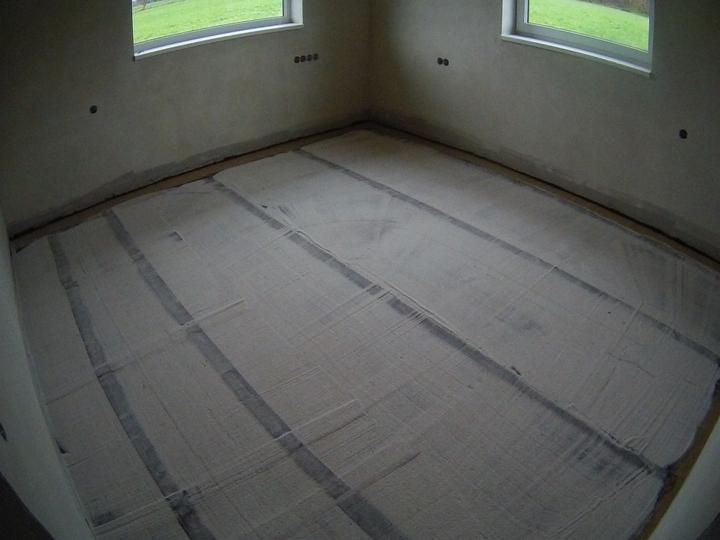

21Nerovnosti lepenky srovnané perlitem. okolo zdiva je písek. dal bych ho všude ale neměl jsem dost a nebyl čas ho sušit.

V obýváku není k hnutí

Formát 2x1metr. 4x5cm

Polystyrenový červotoč

Potrubí do kuchyně jsem tahal až nyní. žádná překážka počas omítek

210cm nad 10 pod

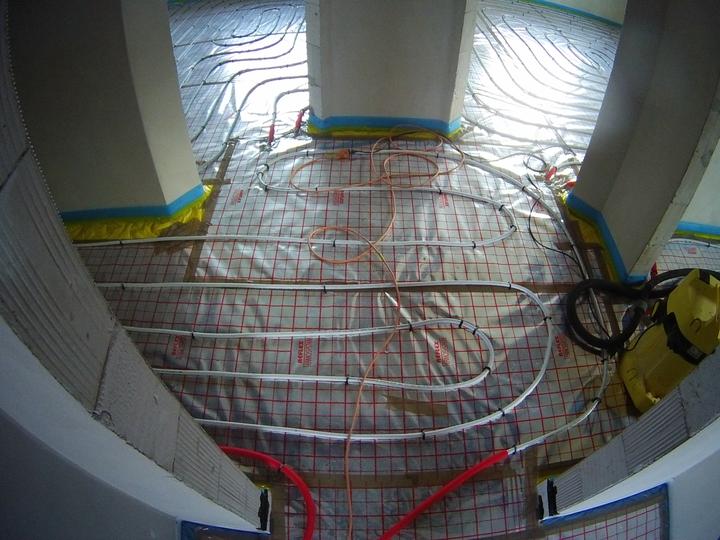

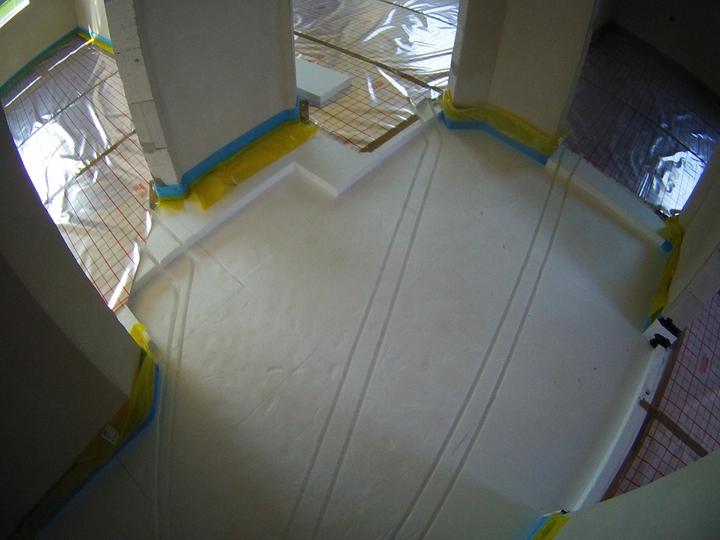

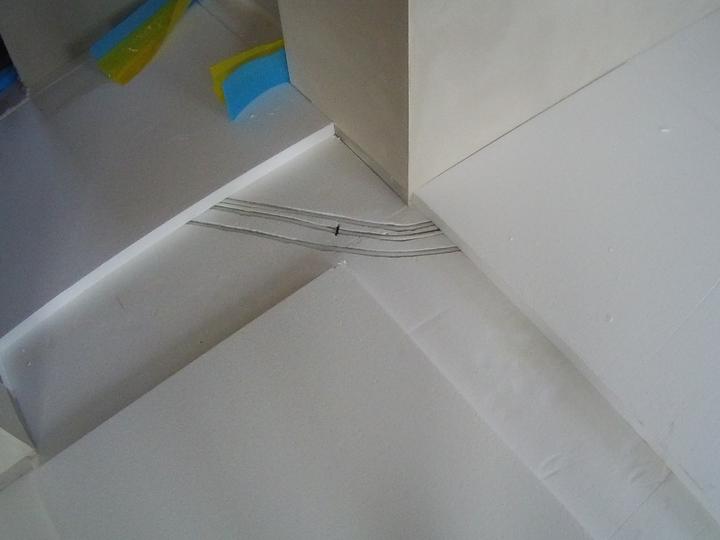

42Trubky od rozdělovače do jednotlivých místostí jsem zapustil pod poslední vrstvu, to aby podlaha topila tam kde chci, a nevytápěla i chodbu.

Hlavní křižovatka domu

500m trubek, já a topenář 4hodiny práce včetně zapojení a uložení poslední vrstvy a folie v chodbě.

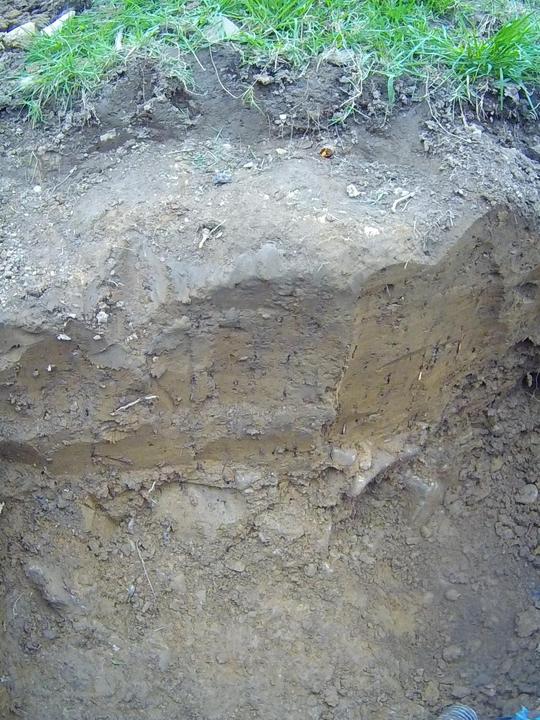

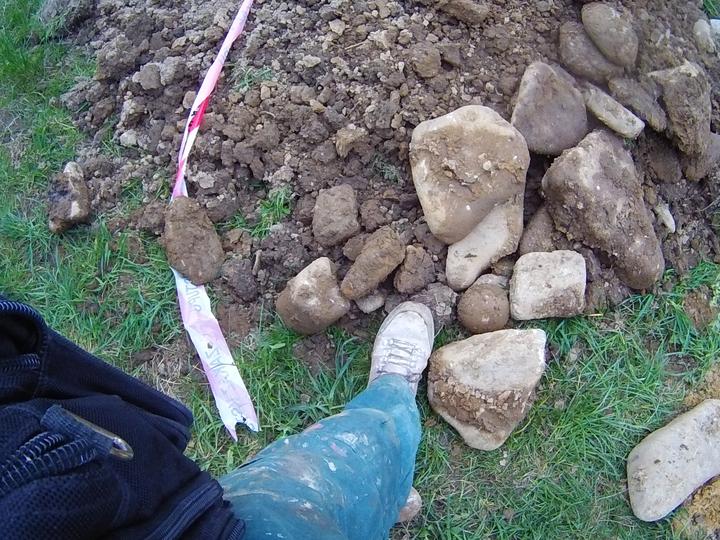

Složení mé pudy: 0-40cm vysoce kvalitní roky zušlechtěná puda. 40-80cm kvalitní jil bez kameniva. 80-XXcm kamenivo takřka bez obsahu hlíny kde i krumpáč postrádá učel

11Složení mé pudy: 0-40cm vysoce kvalitní roky zušlechtěná puda. 40-80cm kvalitní jil bez kameniva. 80-XXcm kamenivo takřka bez obsahu hlíny kde i krumpáč postrádá učel

21Standartní kamenivo

21Anhydrit hotový. 5,2m3 + čerpadlo 20 000kč. vylití za dvě hodky, ve 4lidech. Já,moja, děda a kolega.

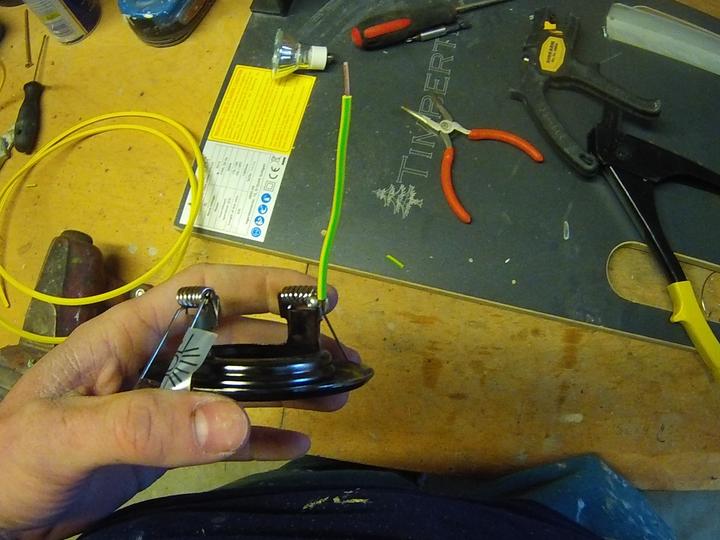

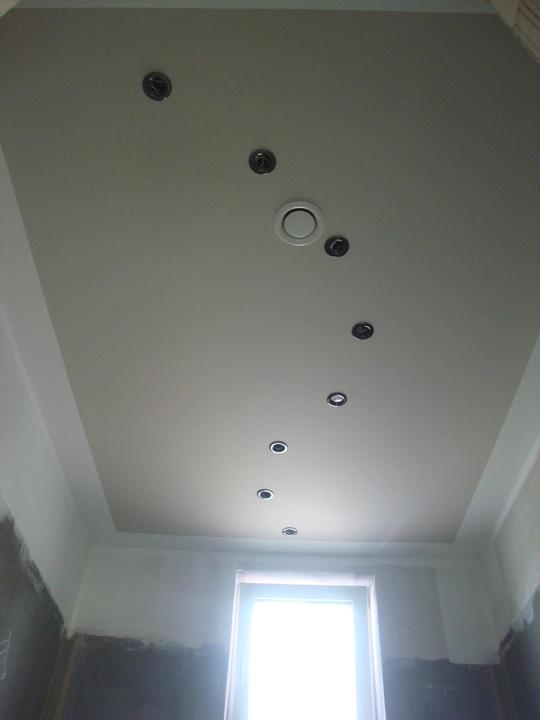

4Bodovky vyřezané, vymalované

23 vrstva a pořad vidím fleky, už jsem z toho nervní

18I moja pomáhala, jen jsme si nerozuměli jakou plochu natírat...

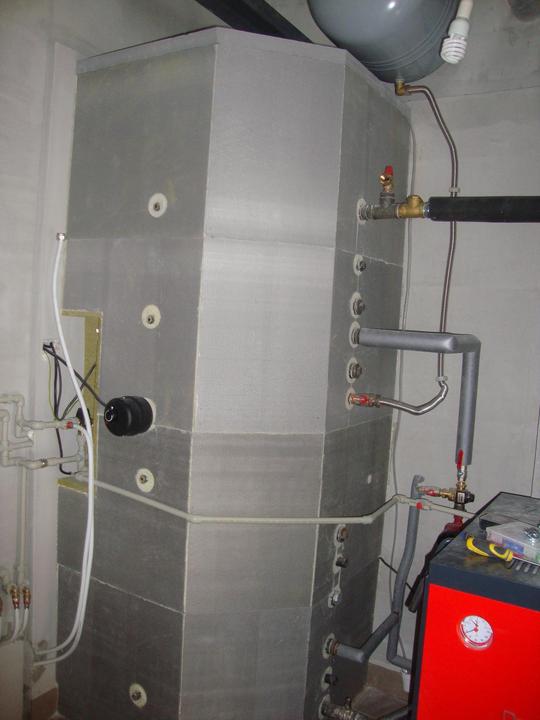

322Dorazil motor domu, Včkový 12ti válec o objemu 1000dm3

2Ten se teda vybarvil

51Ložnice

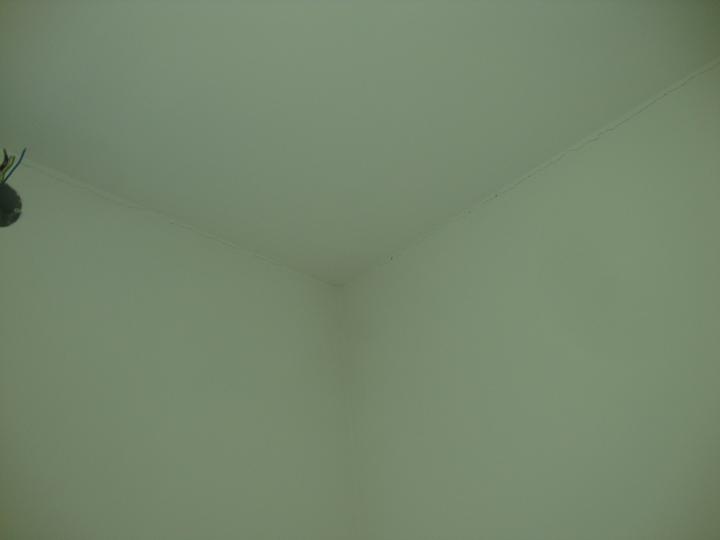

6Ani já jsem se nevyhnul popraskaným rohum. 3rohy ve dvou místnostech.

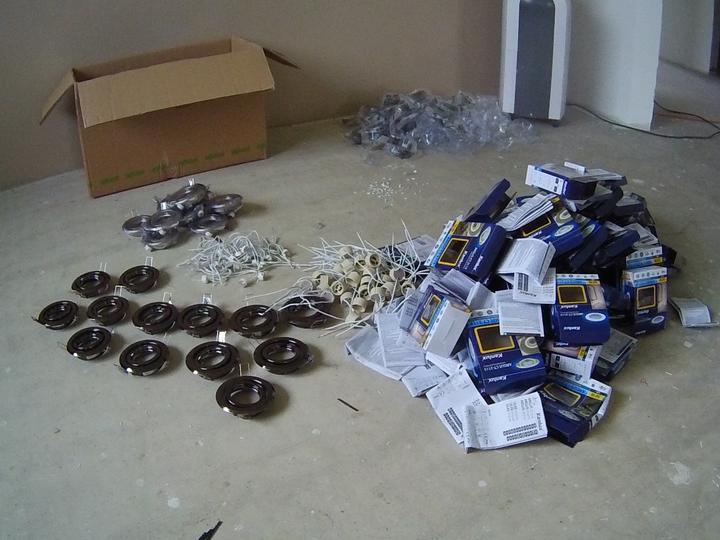

takový nechutný bordel ze 45ti bodovek. kopa igelitu, kartonu a papíru. ke každé bodovce dají leták velikosti A3. nechápu jaky muže být problém dát jedno baleni po 20kusech s jedním letákem....

66Takový nechutný bordel ze 45ti bodovek. kopa igelitu, kartonu a papíru. ke každé bodovce dají leták velikosti A3. nechápu jaky muže být problém dát jedno baleni po 20kusech s jedním letákem....
